2. HERRAMIENTA DE LINEA
La herramienta Línea se utiliza para dibujar líneas o entidades de
arista, varias aristas conectadas o formas cerradas. También se
utiliza para dividir caras o recuperar caras eliminadas. Active la
herramienta Línea en la barra de herramientas de dibujo o en el
menú Dibujo.
Dibujo de una línea
Las líneas se pueden colocar sobre caras existentes o separadas
de la geometría previa (alineadas sobre un plano de ejes). Para
dibujar una línea:

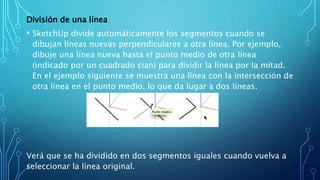

3. División de una línea
• SketchUp divide automáticamente los segmentos cuando se
dibujan líneas nuevas perpendiculares a otra línea. Por ejemplo,
dibuje una línea nueva hasta el punto medio de otra línea
(indicado por un cuadrado cian) para dividir la línea por la mitad.
En el ejemplo siguiente se muestra una línea con la intersección de
otra línea en el punto medio, lo que da lugar a dos líneas.
Verá que se ha dividido en dos segmentos iguales cuando vuelva a
seleccionar la línea original.

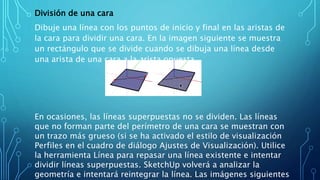

4. División de una cara
Dibuje una línea con los puntos de inicio y final en las aristas de
la cara para dividir una cara. En la imagen siguiente se muestra
un rectángulo que se divide cuando se dibuja una línea desde
una arista de una cara a la arista opuesta.
En ocasiones, las líneas superpuestas no se dividen. Las líneas
que no forman parte del perímetro de una cara se muestran con
un trazo más grueso (si se ha activado el estilo de visualización
Perfiles en el cuadro de diálogo Ajustes de Visualización). Utilice
la herramienta Línea para repasar una línea existente e intentar
dividir líneas superpuestas. SketchUp volverá a analizar la
geometría e intentará reintegrar la línea. Las imágenes siguientes

5. Repasar la línea en negrita ha generado una línea integrada que
sí que ha dividido la cara.
Especificación de valores de línea precisos
El CCV muestra la longitud de la línea mientras se dibuja.
También puede especificar la longitud de la línea en el CCV.

6. SISTEMAS DE COORDENADAS
CARTESIANAS
COORDENADAS RECTANGULARES:
a) Coordenadas rectangulares .- Los valores de las coordenadas
se especifican separados por comas. Así los valores 8.7, 10.9
indican un punto situado en los ejes x = 8.7, y = 10.9 del
sistema de coordenadas establecido por AUTOCAD.
• b) Coordenadas relativas rectangulares.- Introduce un punto
con referencia al anterior, para lo que se deberá usar el
símbolo @ precediendo a los valores de las coordenadas. Así el
punto @ 11, 7 indica un punto situado en los ejes x = 11, y = 7
a partir de un punto dado.

7. COORDENADAS POLARES:
a) Coordenadas relativas polares.- Se basan en el último punto
introducido debiendo situar el símbolo @ antes del ángulo y la
distancia. Por ejemplo, el punto @ 100 < 45 se interpretará
como un punto a 100 y como un ángulo a 45 a partir de un
punto dado.
b)Coordenadas distancias directas.- Se introducirán la distancia
y el ángulo con respecto al punto de origen. Por ejemplo el
punto 1.4 < 45 se interpretará como un punto a 1.4 unidades
de distancia y con ángulo de 45 .

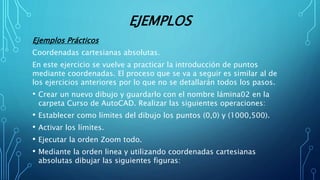

8. EJEMPLOS
Ejemplos Prácticos
Coordenadas cartesianas absolutas.
En este ejercicio se vuelve a practicar la introducción de puntos
mediante coordenadas. El proceso que se va a seguir es similar al de
los ejercicios anteriores por lo que no se detallarán todos los pasos.
• Crear un nuevo dibujo y guardarlo con el nombre lámina02 en la
carpeta Curso de AutoCAD. Realizar las siguientes operaciones:
• Establecer como límites del dibujo los puntos (0,0) y (1000,500).
• Activar los límites.
• Ejecutar la orden Zoom todo.
• Mediante la orden linea y utilizando coordenadas cartesianas
absolutas dibujar las siguientes figuras:

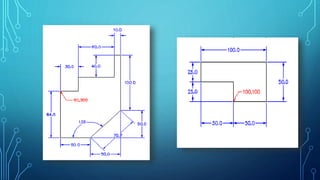

10. a. En ambas figuras se indica, en rojo, la coordenada cartesiana
absoluta de uno de sus puntos. Conocidas estas coordenadas y las
cotas se conocen las coordenadas de todos los puntos de las
figuras, actuando de igual forma que en la lámina realizada en los
ejercicios anteriores.
b. Dibujar de nuevo las dos figuras utilizando coordenadas
cartesianas relativas. Las coordenadas de los mismos puntos
indicados en las figuras anteriores son en este caso (250,300)
para la figura de la izquierda y (300,100) para la de la derecha.
c. Volver a dibujar las mismas figuras pero esta vez utilizando
coordenadas polares relativas. Las coordenadas de los mismos
puntos indicados en las figuras anteriores son en este caso
(450,300), para la figura de la izquierda y (500,100) para la de la
derecha.

11. RESUMEN
Los sistemas de coordenadas cartesianas tienen tres ejes, X, Y
y Z. Cuando se escriben valores para estas coordenadas, se
indica la distancia de un punto (en unidades) y su sentido (+ o
-) a lo largo de los ejes X, Y y Z con respecto al origen del
sistema de coordenadas (0,0,0). En un espacio bidimensional,
los puntos se representan en el plano XY. Este plano es similar
a una hoja de papel cuadriculado. El valor X de una
coordenada cartesiana especifica la distancia horizontal y el
valor Y la vertical. El punto de origen (0,0) es el punto de
intersección de los dos ejes.

12. SUMMARY
• The Cartesian coordinate systems have three axes , X, Y and
Z. When values ​​are written para these coordinates , distance
and indicates a period ( in units) and its direction ( + or - )
along the axes X , Y and Z with respect to the origin of the
coordinate system ( 0,0,0 ) . UN in two-dimensional space ,
the points are plotted on the XY plane. This plane is like a A
sheet of graph paper . The X value of a Cartesian coordinate
specifies horizontal distance, and the value and the vertical.
The origin point ( 0,0) is the point of intersection of the two
axes

13. RECOMENDACION
ES
• Puede pulsar la tecla ESC en cualquier
momento durante la operación si
desea volver a empezar.
• Puede pulsar la tecla ESC en
cualquier momento durante la
operación si desea volver a empezar.
• Suelte el botón para completar la
línea. Consulte el panel Dibujo del
cuadro de preferencias para obtener
más información sobre las
operaciones relacionadas con el
dibujo.
• Permite intercambiar información no
solo por papel, sino mediante archivos,
y esto representa una mejora en
rapidez y efectividad a la hora de
interpretar diseños, sobretodo en el
campo de las tres dimensiones.
• Permite dibujar de una manera ágil,
rápida y sencilla, con acabado perfecto
y sin las desventajas que encontramos
si se ha de hacer a mano.
CONCLUSIONES

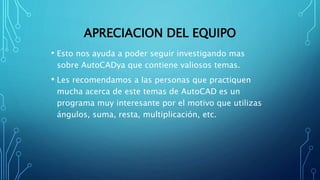

14. APRECIACION DEL EQUIPO
• Esto nos ayuda a poder seguir investigando mas
sobre AutoCADya que contiene valiosos temas.
• Les recomendamos a las personas que practiquen
mucha acerca de este temas de AutoCAD es un
programa muy interesante por el motivo que utilizas
ángulos, suma, resta, multiplicación, etc.

15. LINKOGRAFIA
• http://juliosiesquen.blogspot.pe/2016/01/operaciones-
basicas-de-barra-de-dibujo.html
