teoria 11

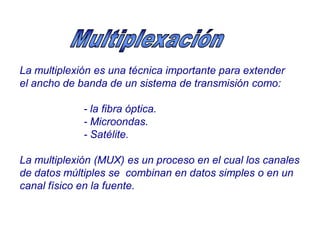

2. La multiplexión es una técnica importante para extender
el ancho de banda de un sistema de transmisión como:
- la fibra óptica.
- Microondas.
- Satélite.
La multiplexión (MUX) es un proceso en el cual los canales
de datos múltiples se combinan en datos simples o en un
canal físico en la fuente.

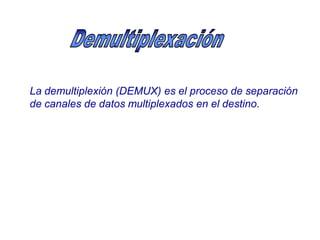

3. La demultiplexión (DEMUX) es el proceso de separación
de canales de datos multiplexados en el destino.

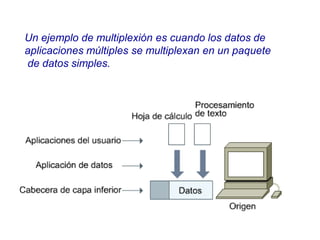

4. Un ejemplo de multiplexión es cuando los datos de
aplicaciones múltiples se multiplexan en un paquete
de datos simples.

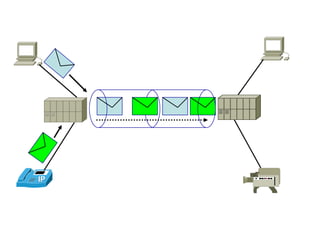

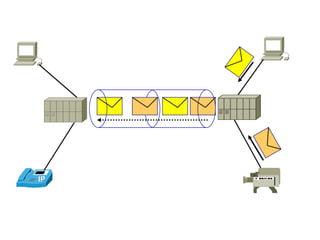

5. Otro ejemplo de multiplexión es cuando los datos de
dispositivos múltiples se multiplexan en un canal físico
simple (utilizando un dispositivo llamado multiplexor)

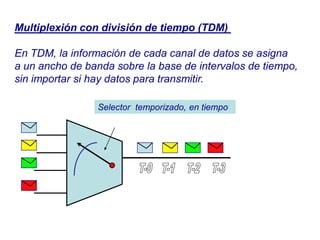

9. Multiplexión con división de tiempo (TDM)
En TDM, la información de cada canal de datos se asigna
a un ancho de banda sobre la base de intervalos de tiempo,
sin importar si hay datos para transmitir.
Selector temporizado, en tiempo

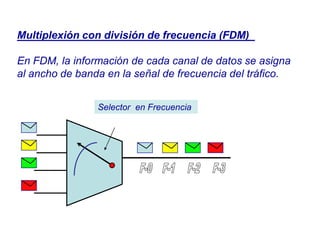

10. Multiplexión con división de frecuencia (FDM)
En FDM, la información de cada canal de datos se asigna
al ancho de banda en la señal de frecuencia del tráfico.
Selector en Frecuencia

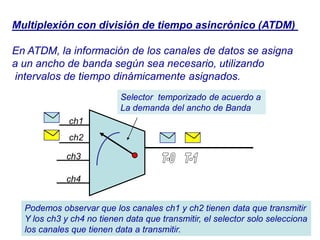

11. Multiplexión con división de tiempo asincrónico (ATDM)
En ATDM, la información de los canales de datos se asigna
a un ancho de banda según sea necesario, utilizando
intervalos de tiempo dinámicamente asignados.
Selector temporizado de acuerdo a
La demanda del ancho de Banda
ch1
ch2
ch3
ch4
Podemos observar que los canales ch1 y ch2 tienen data que transmitir
Y los ch3 y ch4 no tienen data que transmitir, el selector solo selecciona
los canales que tienen data a transmitir.

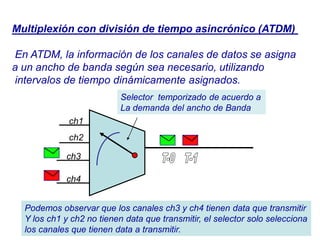

12. Multiplexión con división de tiempo asincrónico (ATDM)
En ATDM, la información de los canales de datos se asigna
a un ancho de banda según sea necesario, utilizando
intervalos de tiempo dinámicamente asignados.
Selector temporizado de acuerdo a
La demanda del ancho de Banda
ch1
ch2
ch3
ch4
Podemos observar que los canales ch3 y ch4 tienen data que transmitir
Y los ch1 y ch2 no tienen data que transmitir, el selector solo selecciona
los canales que tienen data a transmitir.

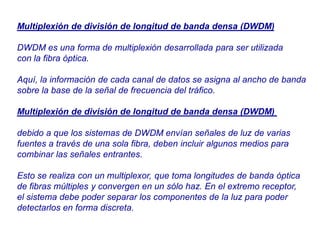

13. Multiplexión de división de longitud de banda densa (DWDM)
DWDM es una forma de multiplexión desarrollada para ser utilizada
con la fibra óptica.
Aquí, la información de cada canal de datos se asigna al ancho de banda
sobre la base de la señal de frecuencia del tráfico.
Multiplexión de división de longitud de banda densa (DWDM)
debido a que los sistemas de DWDM envían señales de luz de varias
fuentes a través de una sola fibra, deben incluir algunos medios para
combinar las señales entrantes.
Esto se realiza con un multiplexor, que toma longitudes de banda óptica
de fibras múltiples y convergen en un sólo haz. En el extremo receptor,
el sistema debe poder separar los componentes de la luz para poder
detectarlos en forma discreta.

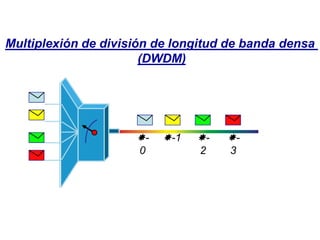

14. -
0
-1 -
2
-
3
Multiplexión de división de longitud de banda densa
(DWDM)

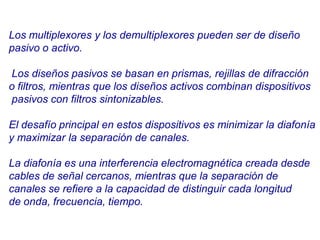

15. Los multiplexores y los demultiplexores pueden ser de diseño
pasivo o activo.
Los diseños pasivos se basan en prismas, rejillas de difracción
o filtros, mientras que los diseños activos combinan dispositivos
pasivos con filtros sintonizables.
El desafío principal en estos dispositivos es minimizar la diafonía
y maximizar la separación de canales.
La diafonía es una interferencia electromagnética creada desde
cables de señal cercanos, mientras que la separación de
canales se refiere a la capacidad de distinguir cada longitud
de onda, frecuencia, tiempo.

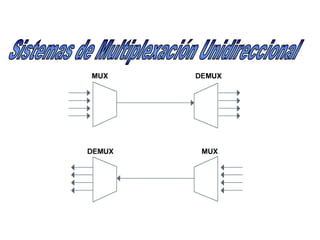

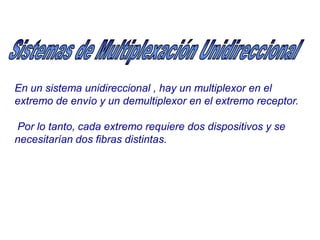

17. En un sistema unidireccional , hay un multiplexor en el
extremo de envío y un demultiplexor en el extremo receptor.
Por lo tanto, cada extremo requiere dos dispositivos y se
necesitarían dos fibras distintas.

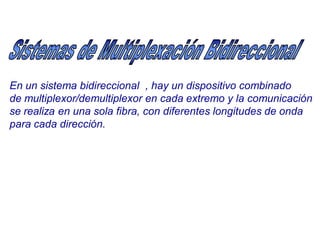

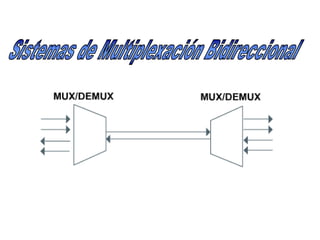

19. En un sistema bidireccional , hay un dispositivo combinado
de multiplexor/demultiplexor en cada extremo y la comunicación
se realiza en una sola fibra, con diferentes longitudes de onda
para cada dirección.
