Este documento describe los principios físicos detrás de los oscilaciones de un péndulo físico. Explica que un péndulo involucra no solo la inercia del movimiento lineal sino también la inercia de rotación, cuantificada por el momento de inercia. Luego, describe cómo evaluar el movimiento de un péndulo usando la ecuación de energía en coordenadas generalizadas. Finalmente, presenta ejemplos de diferentes tipos de péndulos como un péndulo de barra y uno de torsión.

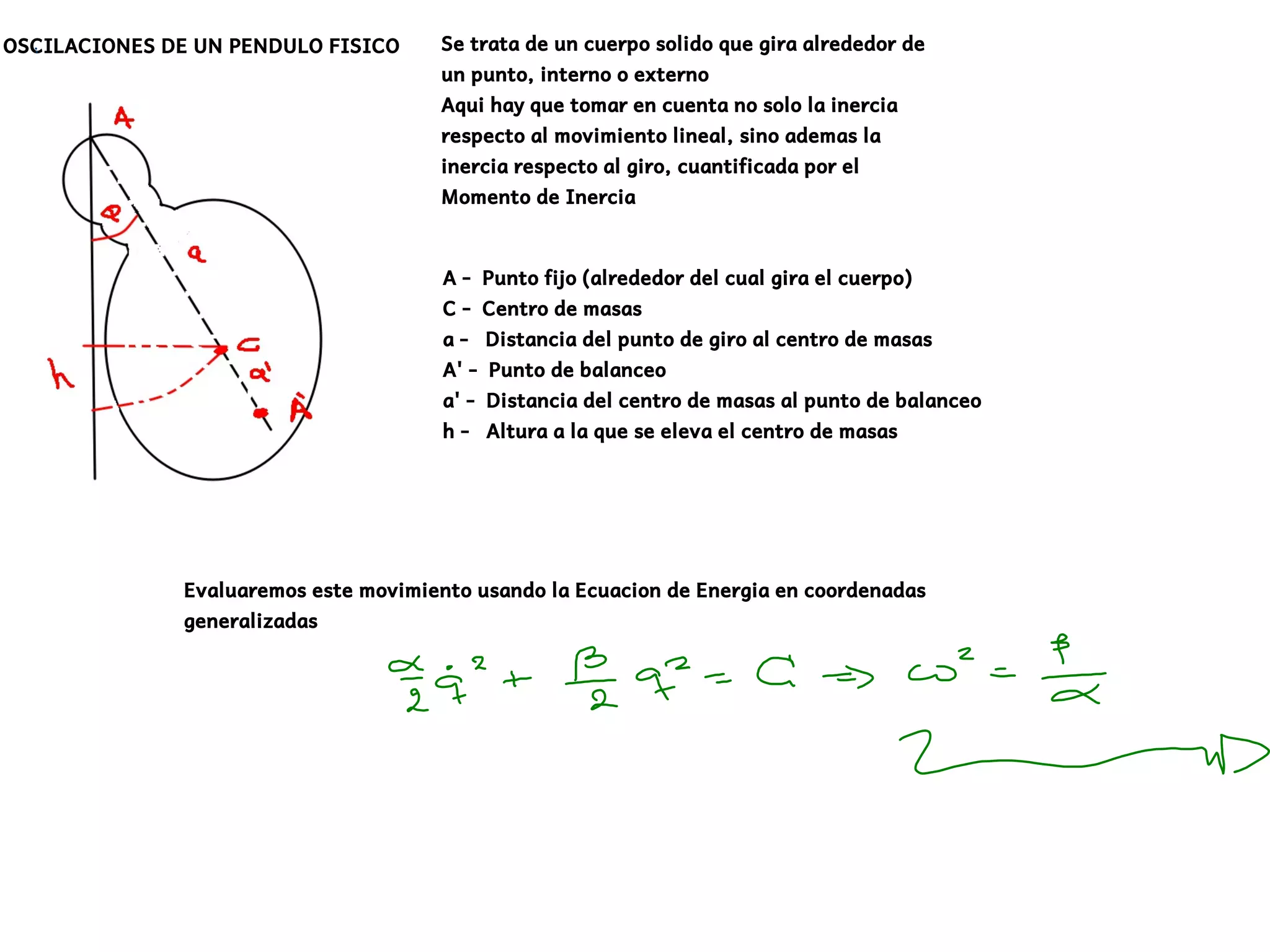

1. OSCILACIONES DE UN PENDULO FISICO Se trata de un cuerpo solido que gira alrededor de
un punto, interno o externo
Aqui hay que tomar en cuenta no solo la inercia
respecto al movimiento lineal, sino ademas la
inercia respecto al giro, cuantificada por el
Momento de Inercia
A - Punto fijo (alrededor del cual gira el cuerpo)
C - Centro de masas
a - Distancia del punto de giro al centro de masas
A' - Punto de balanceo
a' - Distancia del centro de masas al punto de balanceo
h - Altura a la que se eleva el centro de masas
Evaluaremos este movimiento usando la Ecuacion de Energia en coordenadas
generalizadas

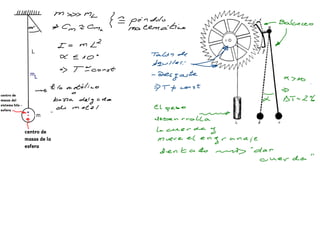

4. centro de
masas de la
esfera
centro de
masas del
sistema hilo -
esfera

5. Alla por los tiempos remotos....
COMO TRABAJA UN RELOJ
MECANICO
https://www.youtube.com/watch?
v=9_QsCLYs2mY
¿Por qué usar un reloj mecánico?
Si va a trabajar en zonas donde actúan
campos electromagnéticos intensos, use
un reloj mecánico.... No dejará de
funcionar
Ejemplo:
Mecanismos automatizados de respuesta
ante un ataque EMP siguen usando relays
electromecánicos y .... cronómetros
mecánicos

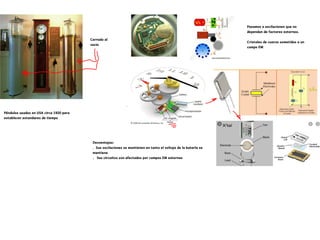

6. Péndulos usados en USA circa 1920 para
establecer estandares de tiempo
Cerrado al
vacio
Pasamos a oscilaciones que no
dependan de factores externos.
Cristales de cuarzo sometidos a un
campo EM
Desventajas:
. Sus oscilaciones se mantienen en tanto el voltaje de la batería se
mantiene
. Sus circuitos son afectados por campos EM externos

7. Ejemplos
PENDULO DE BARRA
PENDULO DE TORSION

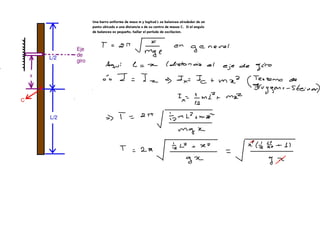

8. Una barra uniforme de masa m y logitud L se balancea alrededor de un
punto ubicado a una distancia x de su centro de masas C. Si el angulo
de balanceo es pequeño, hallar el período de oscilacion.

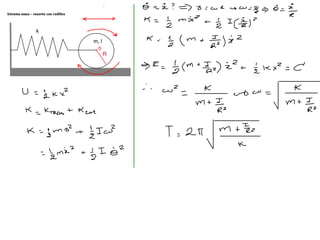

10. Sistema masa - resorte con rodillos

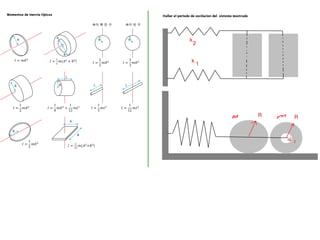

11. Momentos de inercia típicos Hallar el periodo de oscilacion del sistema mostrado

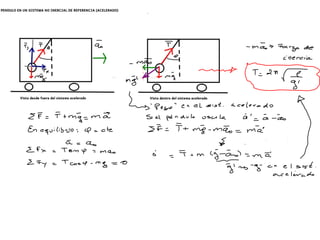

14. PENDULO EN UN SISTEMA NO INERCIAL DE REFERENCIA (ACELERADO)
Vista desde fuera del sistema acelerado Vista dentro del sistema acelerado
