1. Integrantes del Equipo:
Badillo Arreola Tristán
Mar Pérez Miriam
Martínez De Arcos Stefania
Pérez Polanco Karla
Ramírez Morín Dulce Rosario
Tovar Domínguez Elsa
5º “B/M” Turismo*

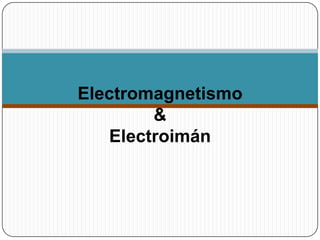

2. Electromagnetismo
&
Electroimán

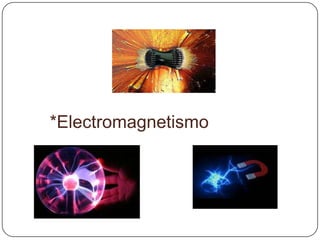

3. *Electromagnetismo

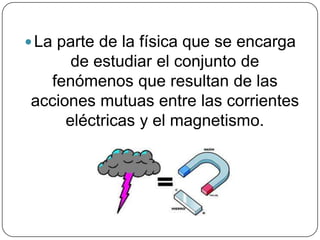

4. La parte de la física que se encarga
de estudiar el conjunto de
fenómenos que resultan de las
acciones mutuas entre las corrientes
eléctricas y el magnetismo.

5.  El desarrollo histórico de este, tubo su origen en el
invento de la pila eléctrica realizado por el italiano
Alessandro Volta en 1880, 20 años mas tarde, se hizo
por casualidad otro importante descubrimiento: mientras
impartían una clase de física a sus alumnos, el físico
danés Hans Christian Oersted, empujo en forma
accidental una brújula que se encontraba bajo un
alambre conectado a una pila en el cual conducía una
corriente eléctrica; observo con asombro como la aguja
realizaba un giro de 90º para colocarse
perpendicularmente al alambre, como se muestra en la
figura.

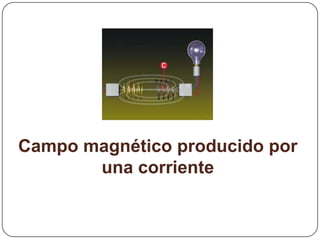

6. Campo magnético producido por
una corriente

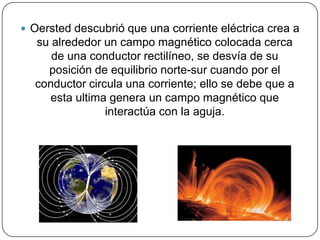

7.  Oersted descubrió que una corriente eléctrica crea a
su alrededor un campo magnético colocada cerca
de una conductor rectilíneo, se desvía de su
posición de equilibrio norte-sur cuando por el
conductor circula una corriente; ello se debe que a
esta ultima genera un campo magnético que
interactúa con la aguja.

8.  Oersted encontró que la desviación de la aguja
variaba de sentido cuando se invertía el sentido de
la corriente, y mas tarde se pudo determinar gracias
a la contribución de Ampere, que el polo norte de la
aguja imantada se desvía siempre hacia la izquierda
de la dirección que lleva la corriente. El campo
magnético producido, puede analizarse para su
estudio como si se tratara del campo producido por
un imán, de tal manera que sea posible obtener su
espectro y observar sus efectos.

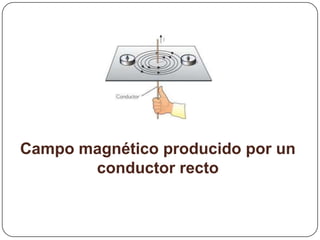

9. Campo magnético producido por un
conductor recto

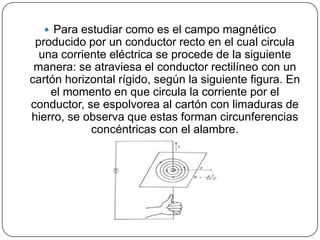

10.  Para estudiar como es el campo magnético
producido por un conductor recto en el cual circula
una corriente eléctrica se procede de la siguiente
manera: se atraviesa el conductor rectilíneo con un
cartón horizontal rígido, según la siguiente figura. En
el momento en que circula la corriente por el
conductor, se espolvorea al cartón con limaduras de
hierro, se observa que estas forman circunferencias
concéntricas con el alambre.

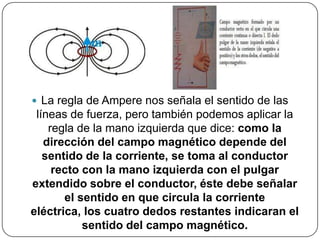

11.  La regla de Ampere nos señala el sentido de las
líneas de fuerza, pero también podemos aplicar la
regla de la mano izquierda que dice: como la
dirección del campo magnético depende del
sentido de la corriente, se toma al conductor
recto con la mano izquierda con el pulgar
extendido sobre el conductor, éste debe señalar
el sentido en que circula la corriente
eléctrica, los cuatro dedos restantes indicaran el
sentido del campo magnético.

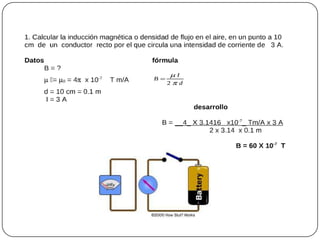

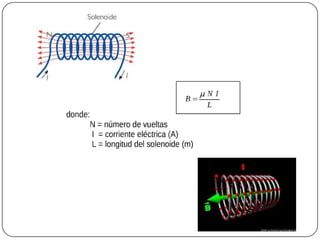

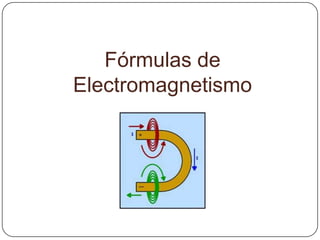

12. Fórmulas de
Electromagnetismo

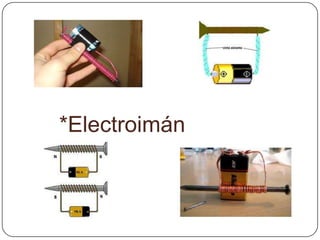

17. *Electroimán

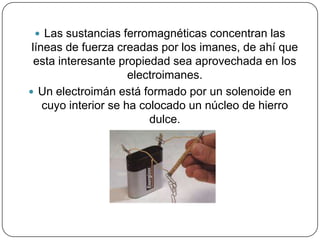

18.  Las sustancias ferromagnéticas concentran las
líneas de fuerza creadas por los imanes, de ahí que
esta interesante propiedad sea aprovechada en los
electroimanes.
 Un electroimán está formado por un solenoide en
cuyo interior se ha colocado un núcleo de hierro
dulce.

19.  Un electroimán creara un campo
magnético de las mismas
características de un imán con idéntica
forma sea recto, de herradura o de
cualquier otro tipo. La magnetización
del núcleo de hierro es rápida ya que
tiene lugar en el mismo instante en el
que se cierra el circuito, es decir, en
cuanto se hace pasar la corriente
continua por el solenoide.

20.  También la desmagnetización es instantánea, en
cuanto cesa el paso e corriente por la bobina
desaparece el estado magnético.

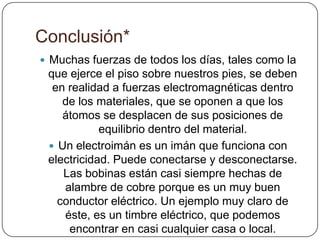

23. Conclusión*
 Muchas fuerzas de todos los días, tales como la
que ejerce el piso sobre nuestros pies, se deben
en realidad a fuerzas electromagnéticas dentro
de los materiales, que se oponen a que los
átomos se desplacen de sus posiciones de
equilibrio dentro del material.
 Un electroimán es un imán que funciona con
electricidad. Puede conectarse y desconectarse.
Las bobinas están casi siempre hechas de
alambre de cobre porque es un muy buen
conductor eléctrico. Un ejemplo muy claro de
éste, es un timbre eléctrico, que podemos
encontrar en casi cualquier casa o local.
