El grupo empresarial APIA XXI desarrolla su trabajo en cuatro áreas de negocio: ingeniería,
construcción, investigación y nuevas tecnologías, y promoción en los sectores público y privado.
Fundada en España en 1987, ha consolidado su posición como uno de los grupos empresariales de
mayor prestigio en su ámbito, APIA XXI tiene una amplia red de sucursales establecidas en cuatro
áreas geográficas estratégicamente distribuidas en todo el mundo: España, Latinoamérica, Europa
Central y EE.UU.. El Grupo APIA XXI cuenta con una plantilla de más de 700 profesionales, capaces
de ofrecer soluciones integrales en todos los campos de la ingeniería y la arquitectura.
ÁREAS DE NEGOCIOÁREAS DE NEGOCIO

Con más de 22 años de experiencia, el Grupo APIA XXI diseña soluciones globales en los principales
campos de la ingeniería y la arquitectura: infraestructuras, obras hidráulicas, planeamiento y
urbanismo, medio ambiente, construcción, industria y energía, gestión y nuevas tecnologías.
INGENIERÍAINGENIERÍA
Infraestructuras Obras Hidráulicas Planeamiento
y Medioambiente
Construcción Industria y Energía Gestión y Nuevas
Tecnologías
El grupo ofrece servicios integrales de consultoría, que van desde la planificación previa a los
proyectos hasta el control final de las fases de construcción, incluyendo el apoyo en la gestión y las
fases de información pública.

Después de haber consolidado su posición de liderazgo en el campo de la consultoría, y con el
objetivo de ofrecer soluciones tecnológicas avanzadas de alta calidad, el Grupo APIA XXI se
consolida en el sector de la construcción, trabajando en todas sus áreas de actividad: construcción
de obras civiles, edificación, industria y energía .
El grupo está comprometido con un tipo de ingeniería que ofrece servicios que van desde la
construcción y rehabilitación, servicios integrales para la EPC, hasta la operación de
infraestructuras, mantenimiento y promoción.
CONSTRUCCIÓNCONSTRUCCIÓN
Ejecución y Rehabilitación
de Obras
EPC
Explotación y
Mantenimiento
Promoción

Tras el éxito en las anteriores áreas de negocio, el Grupo APIA XXI diversifica su actividad mediante
la creación de una nueva área dedicada a dos ámbitos principales: investigación y nuevas
tecnologías.
Por un lado, la investigación aplicada a los campos de los recursos de energía eólica marina, los
recursos eólicos terrestres y la agricultura.
INVESTIGACIÓN Y NUEVAS TECNOLOGÍASINVESTIGACIÓN Y NUEVAS TECNOLOGÍAS
Energía eólica
Off-Shore
Energía eólica
Terrestre
Agricultura
Por otro lado, las nuevas tecnologías se centran en la electrónica y las comunicaciones, y en la
seguridad.
Electrónica y Comunicaciones Seguridad

PRESENCIA EN EL MUNDOPRESENCIA EN EL MUNDO
El Grupo APIA XXI lleva a cabo proyectos a través de su amplia red de sucursales establecidas
en cuatro áreas geográficas estratégicamente distribuidas en todo el mundo : España, Europa
central, América Latina y los EE.UU..

EL GRUPO APIA XXI EN LATINOAMERICAEL GRUPO APIA XXI EN LATINOAMERICA
APIA XXI tiene 3 oficinas permanentes en Latinoamérica, localizadas en Chile, Bolivia y Brasil.
Desde ellas se desarrollan los proyectos en Centroamérica y Suramérica.

OFICINAS CENTRALES DEL GRUPO APIA XXIOFICINAS CENTRALES DEL GRUPO APIA XXI
La creación de la nueva sede central del Grupo
APIA XXI, no sólo surgió de la necesidad de
mejorar las instalaciones, sino también, y lo más
importante, desde el concepto de integración
global que ofrece el Grupo APIA XXI como
columna vertebral de su filosofía empresarial.
Por un lado, la integración geográfica y cultural,
como resultado de una estrategia de crecimiento
que ha llevado a la consolidación del Grupo APIA
XXI en el sector de la ingeniería.
Por otra parte, una integración técnica, como
resultado de un deseo interno para cubrir el
nuevo trabajo y las nuevas áreas de investigación.
Este nuevo edificio se ha convertido en un núcleo
para la creatividad y la gestión del talento, así
como un espacio de trabajo para el intercambio
de ideas y conocimientos.

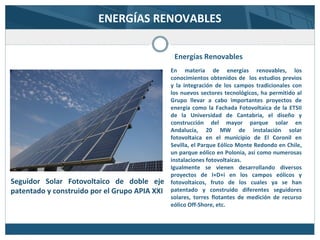

ENERGÍAS RENOVABLES
Energías Renovables
En materia de energías renovables, los
conocimientos obtenidos de los estudios previos
y la integración de los campos tradicionales con
los nuevos sectores tecnológicos, ha permitido al
Grupo llevar a cabo importantes proyectos de
energía como la Fachada Fotovoltaica de la ETSII
de la Universidad de Cantabria, el diseño y
construcción del mayor parque solar en
Andalucía, 20 MW de instalación solar
fotovoltaica en el municipio de El Coronil en
Sevilla, el Parque Eólico Monte Redondo en Chile,
un parque eólico en Polonia, así como numerosas
instalaciones fotovoltaicas.
Igualmente se vienen desarrollando diversos
proyectos de I+D+i en los campos eólicos y
fotovoltaicos, fruto de los cuales ya se han
patentado y construido diferentes seguidores
solares, torres flotantes de medición de recurso
eólico Off-Shore, etc.
Seguidor Solar Fotovoltaico de doble eje
patentado y construido por el Grupo APIA XXI

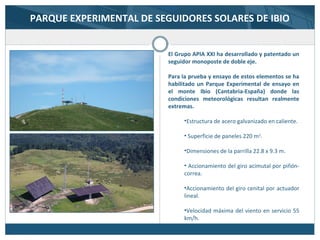

PARQUE EXPERIMENTAL DE SEGUIDORES SOLARES DE IBIO
El Grupo APIA XXI ha desarrollado y patentado un
seguidor monoposte de doble eje.
Para la prueba y ensayo de estos elementos se ha
habilitado un Parque Experimental de ensayo en
el monte Ibio (Cantabria-España) donde las
condiciones meteorológicas resultan realmente
extremas.
•Estructura de acero galvanizado en caliente.
• Superficie de paneles 220 m2
.
•Dimensiones de la parrilla 22.8 x 9.3 m.
• Accionamiento del giro acimutal por piñón-
correa.
•Accionamiento del giro cenital por actuador
lineal.
•Velocidad máxima del viento en servicio 55
km/h.

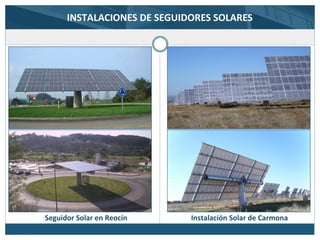

INSTALACIONES DE SEGUIDORES SOLARES
Seguidor Solar en Reocín Instalación Solar de Carmona

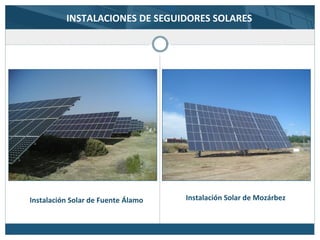

Instalación Solar de Fuente Álamo Instalación Solar de Mozárbez

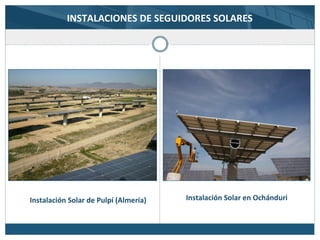

Instalación Solar de Pulpí (Almería) Instalación Solar en Ochánduri

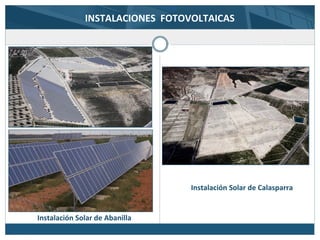

Instalación Solar de Abanilla
Instalación Solar de Calasparra
INSTALACIONES FOTOVOLTAICAS

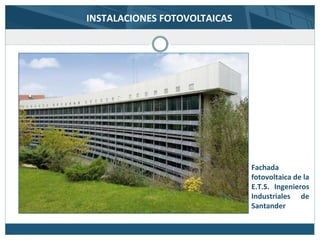

Fachada
fotovoltaica de la
E.T.S. Ingenieros
Industriales de
Santander
INSTALACIONES FOTOVOLTAICAS

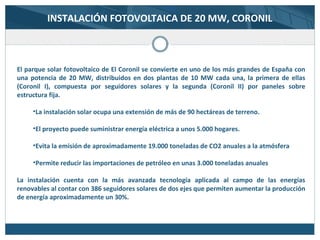

INSTALACIÓN FOTOVOLTAICA DE 20 MW, CORONIL

El parque solar fotovoltaico de El Coronil se convierte en uno de los más grandes de España con
una potencia de 20 MW, distribuidos en dos plantas de 10 MW cada una, la primera de ellas
(Coronil I), compuesta por seguidores solares y la segunda (Coronil II) por paneles sobre
estructura fija.
•La instalación solar ocupa una extensión de más de 90 hectáreas de terreno.
•El proyecto puede suministrar energía eléctrica a unos 5.000 hogares.
•Evita la emisión de aproximadamente 19.000 toneladas de CO2 anuales a la atmósfera
•Permite reducir las importaciones de petróleo en unas 3.000 toneladas anuales
La instalación cuenta con la más avanzada tecnología aplicada al campo de las energías
renovables al contar con 386 seguidores solares de dos ejes que permiten aumentar la producción
de energía aproximadamente un 30%.

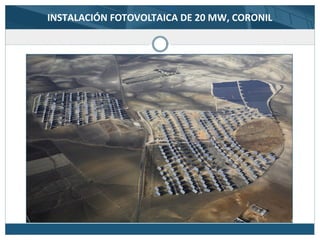

INSTALACIÓN FOTOVOLTAICA DE 20 MW, CORONIL

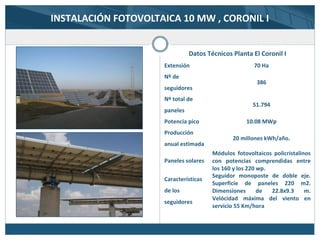

INSTALACIÓN FOTOVOLTAICA 10 MW , CORONIL I
Datos Técnicos Planta El Coronil I
Extensión 70 Ha
Nº de
seguidores
386
Nº total de
paneles
51.794
Potencia pico 10.08 MWp
Producción
anual estimada
20 millones kWh/año.
Paneles solares
Módulos fotovoltaicos policristalinos
con potencias comprendidas entre
los 160 y los 220 wp.
Características
de los
seguidores
Seguidor monoposte de doble eje.
Superficie de paneles 220 m2.
Dimensiones de 22.8x9.3 m.
Velócidad máxima del viento en
servicio 55 Km/hora

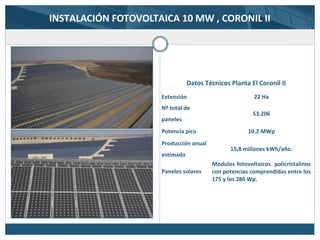

INSTALACIÓN FOTOVOLTAICA 10 MW , CORONIL II
Datos Técnicos Planta El Coronil II
Extensión 22 Ha
Nº total de
paneles
53.206
Potencia pico 10.2 MWp
Producción anual
estimada
15,8 millones kWh/año.
Paneles solares
Módulos fotovoltaicos policristalinos
con potencias comprendidas entre los
175 y los 280 Wp.

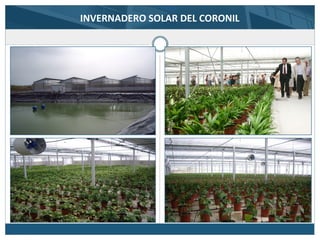

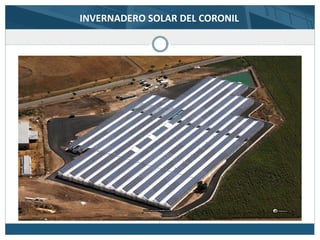

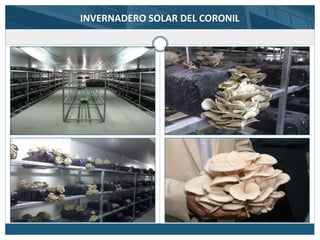

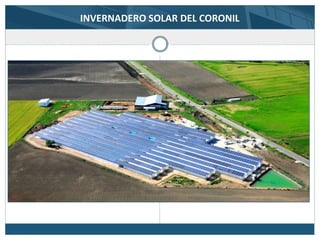

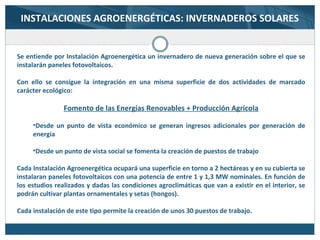

INSTALACIONES AGROENERGÉTICAS: INVERNADEROS SOLARES
Se entiende por Instalación Agroenergética un invernadero de nueva generación sobre el que se
instalarán paneles fotovoltaicos.
Con ello se consigue la integración en una misma superficie de dos actividades de marcado
carácter ecológico:
Fomento de las Energías Renovables + Producción Agrícola
•Desde un punto de vista económico se generan ingresos adicionales por generación de
energía
•Desde un punto de vista social se fomenta la creación de puestos de trabajo
Cada Instalación Agroenergética ocupará una superficie en torno a 2 hectáreas y en su cubierta se
instalaran paneles fotovoltaicos con una potencia de entre 1 y 1,3 MW nominales. En función de
los estudios realizados y dadas las condiciones agroclimáticas que van a existir en el interior, se
podrán cultivar plantas ornamentales y setas (hongos).
Cada instalación de este tipo permite la creación de unos 30 puestos de trabajo.

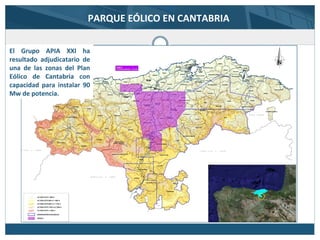

PARQUE EÓLICO EN CANTABRIA
El Grupo APIA XXI ha
resultado adjudicatario de
una de las zonas del Plan
Eólico de Cantabria con
capacidad para instalar 90
Mw de potencia.

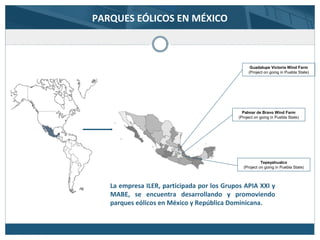

PARQUES EÓLICOS EN MÉXICO
Guadalupe Victoria Wind Farm
(Project on going in Puebla State)
Palmar de Bravo Wind Farm
Tepeyahualco
La empresa ILER, participada por los Grupos APIA XXI y
MABE, se encuentra desarrollando y promoviendo
parques eólicos en México y República Dominicana.

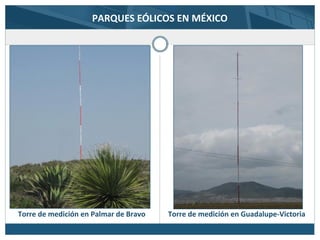

Torre de medición en Guadalupe-VictoriaTorre de medición en Palmar de Bravo

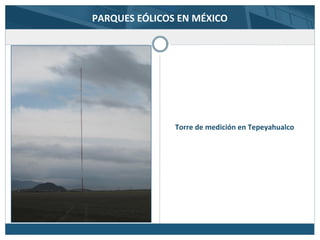

Torre de medición en Tepeyahualco

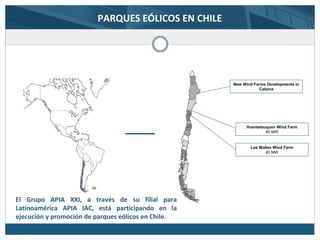

PARQUES EÓLICOS EN CHILE
New Wind Farms Developments in
Calama
Huentelauquen Wind Farm
40 MW
Los Molles Wind Farm
40 MW
El Grupo APIA XXI, a través de su filial para
Latinoamérica APIA IAC, está participando en la
ejecución y promoción de parques eólicos en Chile.

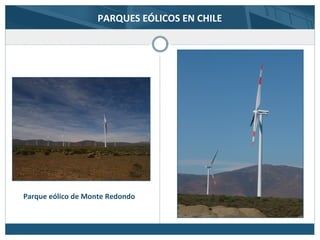

Parque eólico de Monte Redondo

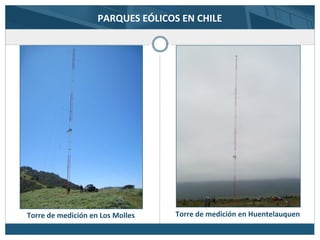

Torre de medición en Los Molles Torre de medición en Huentelauquen

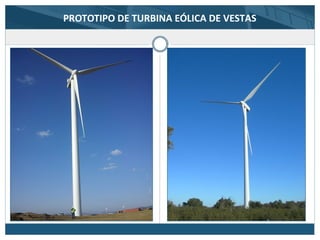

PROTOTIPO DE TURBINA EÓLICA DE VESTAS
La empresa Vestas, líder mundial en tecnología eólica, ha instalado en Cantabria el prototipo del
aerogenerador V112 de 3.0 MW, el último modelo de la compañía, y que se instalará por primera
vez fuera de Dinamarca.
El Grupo APIA XXI ha sido el responsable de los trabajos de ingeniería, tramitación y construcción
de este parque eólico experimental, necesario para la instalación y puesta en marcha del
prototipo V112.
Este prototipo V112 3.0 MW diseñado para emplazamientos con velocidades de viento medias se
convierte en el centro de referencia de un Parque de Pruebas al tratarse de un aerogenerador que
incorpora importantes innovaciones. La altura del buje del V112 3.0 MW es de 94 metros, con un
diámetro de 112 metros. Cada una de las palas mide 54,6 metros y alcanza un peso de 14 Tn. La
góndola pesa 150 Tn y tiene un diseño especial para la refrigeración de los equipos.
El Parque permite probar en campo los nuevos conceptos desarrollados, así como el
cumplimiento de los estándares. Bajo el control y la supervisión de VESTAS, cuenta con el apoyo y
el soporte del Grupo APIA XXI.

PROTOTIPO DE TURBINA EÓLICA DE VESTAS

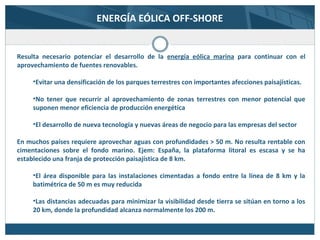

ENERGÍA EÓLICA OFF-SHORE
Resulta necesario potenciar el desarrollo de la energía eólica marina para continuar con el
aprovechamiento de fuentes renovables.
•Evitar una densificación de los parques terrestres con importantes afecciones paisajísticas.
•No tener que recurrir al aprovechamiento de zonas terrestres con menor potencial que
suponen menor eficiencia de producción energética
•El desarrollo de nueva tecnología y nuevas áreas de negocio para las empresas del sector
En muchos países requiere aprovechar aguas con profundidades > 50 m. No resulta rentable con
cimentaciones sobre el fondo marino. Ejem: España, la plataforma litoral es escasa y se ha
establecido una franja de protección paisajística de 8 km.
•El área disponible para las instalaciones cimentadas a fondo entre la línea de 8 km y la
batimétrica de 50 m es muy reducida
•Las distancias adecuadas para minimizar la visibilidad desde tierra se sitúan en torno a los
20 km, donde la profundidad alcanza normalmente los 200 m.

ENERGÍA EÓLICA OFF-SHORE
Soluciones cimentadas a fondo. La superficie bruta comprendida entre la línea de protección de 8
km y la batimétrica de 50 metros es de 3.525 km2
.
Soluciones sobre plataforma flotante. La superficie bruta comprendida entre las batimétricas de 50
y 200 metros es de 58.062 km2
.

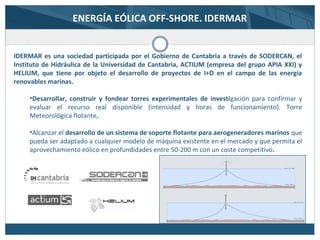

ENERGÍA EÓLICA OFF-SHORE. IDERMAR
IDERMAR es una sociedad participada por el Gobierno de Cantabria a través de SODERCAN, el
Instituto de Hidráulica de la Universidad de Cantabria, ACTIUM (empresa del grupo APIA XXI) y
HELIUM, que tiene por objeto el desarrollo de proyectos de I+D en el campo de las energía
renovables marinas.
•Desarrollar, construir y fondear torres experimentales de investigación para confirmar y
evaluar el recurso real disponible (intensidad y horas de funcionamiento). Torre
Meteorológica flotante.
•Alcanzar el desarrollo de un sistema de soporte flotante para aerogeneradores marinos que
pueda ser adaptado a cualquier modelo de máquina existente en el mercado y que permita el
aprovechamiento eólico en profundidades entre 50-200 m con un coste competitivo.

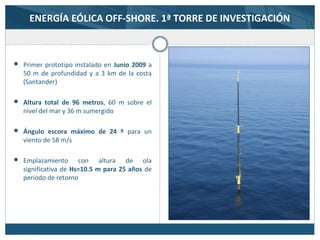

ENERGÍA EÓLICA OFF-SHORE. 1ª TORRE DE INVESTIGACIÓN
Altura total: 96 metros
Altura mástil: 60 m
Peso: 70 Tm
Recoge y trasmite datos de viento, temperatura, humedad, oleaje, tensión en las cadenas,
esfuerzos estructurales, desplazamiento, inclinación, etc.

 Primer prototipo instalado en Junio 2009 a
50 m de profundidad y a 3 km de la costa
(Santander)
 Altura total de 96 metros, 60 m sobre el
nivel del mar y 36 m sumergido
 Ángulo escora máximo de 24 º para un
viento de 58 m/s
 Emplazamiento con altura de ola
significativa de Hs=10.5 m para 25 años de
periodo de retorno

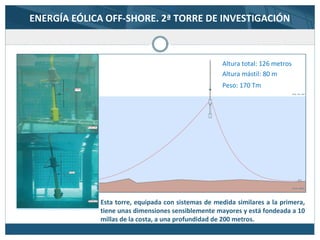

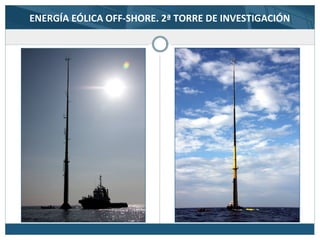

Altura total: 126 metros
Altura mástil: 80 m
Peso: 170 Tm
Esta torre, equipada con sistemas de medida similares a la primera,
tiene unas dimensiones sensiblemente mayores y está fondeada a 10
millas de la costa, a una profundidad de 200 metros.

 Segundo prototipo instalado en Mayo
2010 a 200 m de profundidad y a 10 km de
la costa (Santillana del Mar)
 Altura total de 126 metros, 80 m sobre el
nivel del mar y 40 m sumergido
 Ángulo de escora máximo de 9,5 º para un
viento de 57 m/s
 Desarrollo de nuevos útiles para fondeo de
muertos a 200 m de profundidad
 Regulación la línea de flotación mediante
tanque de lastre de agua en el fuste
 Optimización del sistema de alimentación
mediante aerogenerador de 2500 W

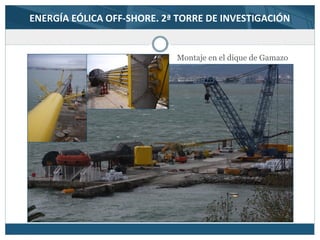

Montaje en el dique de Gamazo

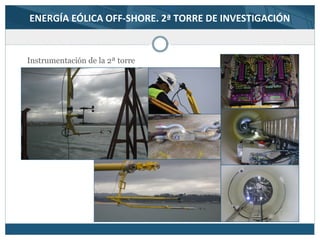

Instrumentación de la 2ª torre

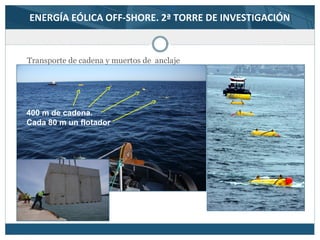

400 m de cadena.
Cada 80 m un flotador
Transporte de cadena y muertos de anclaje

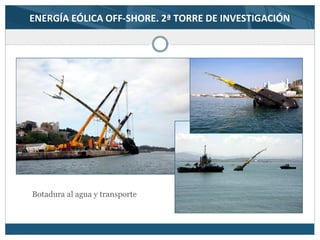

Botadura al agua y transporte

3ª Torre Meteorológica Flotante objeto de certificación y comercialización
•Mástil en celosía con 90 m. sobre el nivel del mar para facilitar las operación
de instrumentación y mantenimiento (altura total 127 metros)
•Instrumentación para medición de recurso eólico siguiendo criterios
MEASNET y recomendaciones de Garrad-Hassan (7 niveles de medición)
•Fondeo previsto Octubre-Noviembre 2010.
•Certificación finales 2010.
