1. 1
CARRERA PROFESIONAL TÉCNICA
COMPUTACIÓN E INFORMÁTICA

2. 2

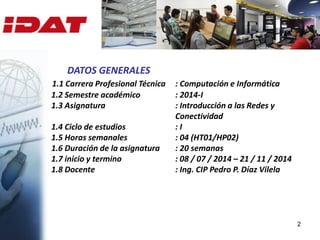

DATOS GENERALES
1.1 Carrera Profesional Técnica : Computación e Informática
1.2 Semestre académico : 2014-I
1.3 Asignatura : Introducción a las Redes y
Conectividad
1.4 Ciclo de estudios : I
1.5 Horas semanales : 04 (HT01/HP02)
1.6 Duración de la asignatura : 20 semanas
1.7 inicio y termino : 08 / 07 / 2014 – 21 / 11 / 2014
1.8 Docente : Ing. CIP Pedro P. Díaz Vilela

3. 3

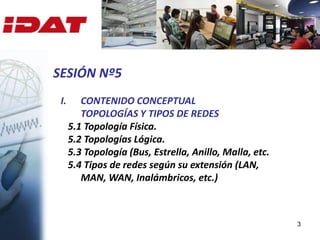

I. CONTENIDO CONCEPTUAL
TOPOLOGÍAS Y TIPOS DE REDES
5.1 Topología Física.
5.2 Topologías Lógica.
5.3 Topología (Bus, Estrella, Anillo, Malla, etc.
5.4 Tipos de redes según su extensión (LAN,
MAN, WAN, Inalámbricos, etc.)
SESIÓN Nº5

4. 4
CLASIFICACIÓN DE
LAS REDES

5. 5

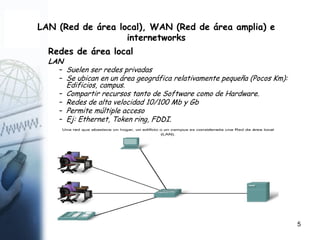

LAN (Red de área local), WAN (Red de área amplia) e
internetworks
Redes de área local
LAN
– Suelen ser redes privadas
– Se ubican en un área geográfica relativamente pequeña (Pocos Km):
Edificios, campus.
– Compartir recursos tanto de Software como de Hardware.
– Redes de alta velocidad 10/100 Mb y Gb
– Permite múltiple acceso
– Ej: Ethernet, Token ring, FDDI.

6. 6

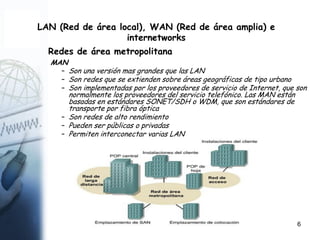

LAN (Red de área local), WAN (Red de área amplia) e
internetworks
Redes de área metropolitana
MAN
– Son una versión mas grandes que las LAN
– Son redes que se extienden sobre áreas geográficas de tipo urbano
– Son implementadas por los proveedores de servicio de Internet, que son
normalmente los proveedores del servicio telefónico. Las MAN están
basadas en estándares SONET/SDH o WDM, que son estándares de
transporte por fibra óptica
– Son redes de alto rendimiento
– Pueden ser públicas o privadas
– Permiten interconectar varias LAN

7. 7
Redes de área amplia
LAN (Red de área local), WAN (Red de área amplia) e
internetworks
WAN
– Operar áreas geográficas extensas Su cobertura se extiende a países y
continentes
– Permitir el acceso a través de velocidades seriales que operan a
velocidades reducidas.
– Conectividad de dispositivos separados por grandes distancias.
– Ejemplos: X25, Frame Relay, ATM, etc…

8. 8

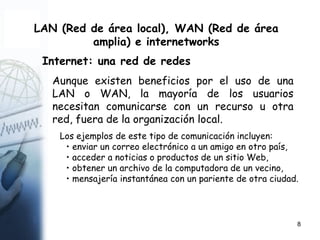

LAN (Red de área local), WAN (Red de área
amplia) e internetworks
Internet: una red de redes
Aunque existen beneficios por el uso de una
LAN o WAN, la mayoría de los usuarios
necesitan comunicarse con un recurso u otra
red, fuera de la organización local.
Los ejemplos de este tipo de comunicación incluyen:
• enviar un correo electrónico a un amigo en otro país,
• acceder a noticias o productos de un sitio Web,
• obtener un archivo de la computadora de un vecino,
• mensajería instantánea con un pariente de otra ciudad.

9. 9

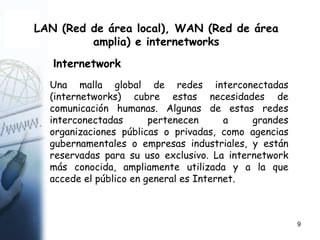

LAN (Red de área local), WAN (Red de área
amplia) e internetworks
Internetwork
Una malla global de redes interconectadas
(internetworks) cubre estas necesidades de
comunicación humanas. Algunas de estas redes
interconectadas pertenecen a grandes
organizaciones públicas o privadas, como agencias
gubernamentales o empresas industriales, y están
reservadas para su uso exclusivo. La internetwork
más conocida, ampliamente utilizada y a la que
accede el público en general es Internet.

10. 10

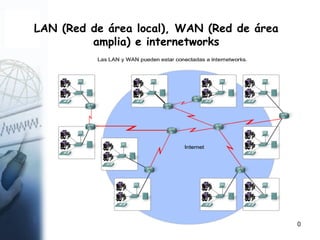

LAN (Red de área local), WAN (Red de área
amplia) e internetworks

11. 11

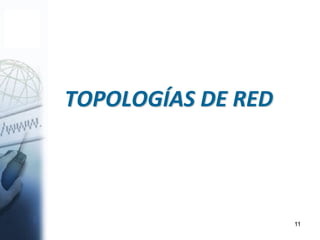

TOPOLOGÍAS DE RED

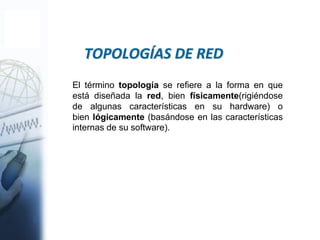

12. El término topología se refiere a la forma en que
está diseñada la red, bien físicamente(rigiéndose
de algunas características en su hardware) o
bien lógicamente (basándose en las características
internas de su software).
TOPOLOGÍAS DE RED

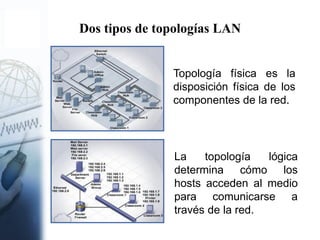

13. Dos tipos de topologías LAN
Topología física es la
disposición física de los
componentes de la red.
La topología lógica
determina cómo los
hosts acceden al medio
para comunicarse a
través de la red.

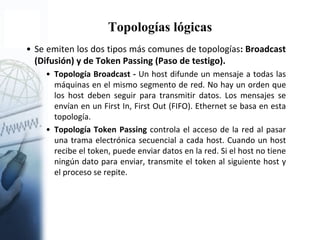

14. Topologías lógicas
• Se emiten los dos tipos más comunes de topologías: Broadcast
(Difusión) y de Token Passing (Paso de testigo).
• Topología Broadcast - Un host difunde un mensaje a todas las
máquinas en el mismo segmento de red. No hay un orden que
los host deben seguir para transmitir datos. Los mensajes se
envían en un First In, First Out (FIFO). Ethernet se basa en esta
topología.
• Topología Token Passing controla el acceso de la red al pasar
una trama electrónica secuencial a cada host. Cuando un host
recibe el token, puede enviar datos en la red. Si el host no tiene
ningún dato para enviar, transmite el token al siguiente host y
el proceso se repite.

15. LAN Topologías físicas
Una topología física define la forma en que las computadoras,
impresoras y otros dispositivos se conectan a una red.
• BUS
• Cada equipo se conecta a un cable común de los extremos del
cable tienen un terminador instalado para evitar reflejos de la
señal y los errores de la red.
• Sólo un equipo puede transmitir datos a la vez o genera una
colisión.
• RING
• Los hosts están conectados en un anillo físico o círculo.
• Un trama especial, un token, viaja por todo el ring, parando
en cada host para permitir la transmisión de datos.
• Hay dos tipos de topologías de anillo:
• Anillo simple y de doble anillo.

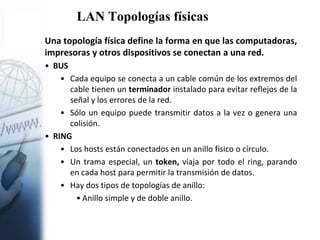

16. LAN Topologías físicas
Una topología física define la forma en que las computadoras,
impresoras y otros dispositivos se conectan a una red.
• BUS
• Cada equipo se conecta a un cable común de los extremos del
cable tienen un terminador instalado para evitar reflejos de la
señal y los errores de la red.
• Sólo un equipo puede transmitir datos a la vez o genera una
colisión.
• RING
• Los hosts están conectados en un anillo físico o círculo.
• Un trama especial, un token, viaja por todo el ring, parando
en cada host para permitir la transmisión de datos.
• Hay dos tipos de topologías de anillo:
• Anillo simple y de doble anillo.

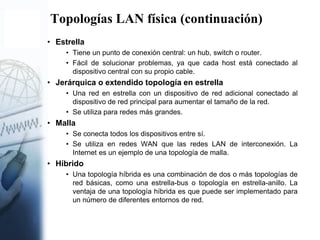

17. Topologías LAN física (continuación)
• Estrella
• Tiene un punto de conexión central: un hub, switch o router.
• Fácil de solucionar problemas, ya que cada host está conectado al
dispositivo central con su propio cable.
• Jerárquica o extendido topología en estrella
• Una red en estrella con un dispositivo de red adicional conectado al
dispositivo de red principal para aumentar el tamaño de la red.
• Se utiliza para redes más grandes.
• Malla
• Se conecta todos los dispositivos entre sí.
• Se utiliza en redes WAN que las redes LAN de interconexión. La
Internet es un ejemplo de una topología de malla.
• Híbrido
• Una topología híbrida es una combinación de dos o más topologías de
red básicas, como una estrella-bus o topología en estrella-anillo. La
ventaja de una topología híbrida es que puede ser implementado para
un número de diferentes entornos de red.

18. • Puntos de acceso inalámbrico (WAP)
• Proporcionar acceso de red a dispositivos inalámbricos,
tales como ordenadores portátiles y PDAs.
• Utiliza las ondas de radio para comunicarse con radios en
ordenadores, PDAs, y otros puntos de acceso inalámbrico.
• Tiene gama limitada de cobertura.
Topologías LAN física (continuación)
