1. Redes
Santiago Villarreal
11-5

2. Que es una red de computadora
• es un conjunto de equipos informáticos y
software conectados entre sí por medio de
dispositivos físicos que envían y reciben
impulsos eléctricos, ondas electromagnéticas
o cualquier otro medio para el transporte de
datos, con la finalidad de compartir
información, recursos y ofrecer servicios.

3. tipo de redes
• Existen varios tipos de redes, los cuales se
clasifican de acuerdo a su tamaño y
distribucion como por ejemplo:

4. Las Redes de Tipo LAN (Locar Area
Network)
• Las redes LAN (Local Area Network, redes de área local) son las redes que
todos conocemos, es decir, aquellas que se utilizan en nuestra empresa.
Son redes pequeñas, entendiendo como pequeñas las redes de una
oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy
rápidas en las cuales cada estación se puede comunicar con el resto. Están
restringidas en tamaño, lo cual significa que el tiempo de transmisión, en
el peor de los casos, se conoce. Además, simplifica la administración de la
red

5. Las Redes de tipo MAN (Metropolitan
Area Network)
• (Metropolitan Area Network, redes de área metropolitana) ,comprenden
una ubicación geográfica determinada "ciudad, municipio", y su distancia
de cobertura es mayor de 4 Kmts. Son redes con dos buses
unidireccionales, cada uno de ellos es independiente del otro en cuanto a
la transferencia de datos. Es básicamente una gran versión de LAN y usa
una tecnología similar. Puede cubrir un grupo de oficinas de una misma
corporación o ciudad, esta puede ser pública o privada

6. Las redes de tipo WAN(Wide Area
Network)
• WAN (Wide Área Network) al igual que las redes LAN, estas redes
permiten compartir dispositivos y tener un acceso rápido y eficaz, la que la
diferencia de las de mas es que proporciona un medio de transmisión a
larga distancia de datos, voz, imágenes, videos, sobre grandes áreas
geográficas que pueden llegar a extenderse hacia un país, un continente o
el mundo entero, es la unión de dos o mas redes LAN.

7. las redes de tipo WLAN(redes
inalámbricas
• El término red inalámbrica (Wireless network en inglés) es un
término que se utiliza en informática para designar la
conexión de nodos sin necesidad de una conexión física
(cables), ésta se da por medio de ondas electromagnéticas. La
transmisión y la recepción se realizan a través de puertos.

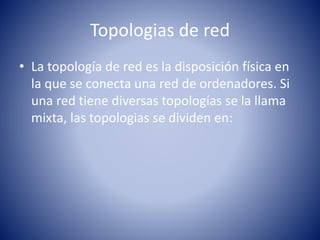

8. Topologias de red
• La topología de red es la disposición física en
la que se conecta una red de ordenadores. Si
una red tiene diversas topologías se la llama
mixta, las topologias se dividen en:

9. Topología de anillo
• Topología de red en la que las estaciones se conectan formando un anillo.
Cada estación está conectada a la siguiente y la última está conectada a la
primera. Cada estación tiene un receptor y un transmisor que hace la
función de repetidor, pasando la señal a la siguiente estación del anillo.
• En este tipo de red la comunicación se da por el paso de un token o
testigo, que se puede conceptualizar como un cartero que pasa
recogiendo y entregando paquetes de información, de esta manera se
evita perdida de información debido a colisiones.

10. topologia estrella
• En la topología en estrella cada dispositivo solamente tiene un enlace
punto a punto dedicado con el controlador central, habitualmente
llamado concentrador. Los dispositivos no están directamente enlazados
entre sí.
• A diferencia de la topología en malla, la topología en estrella no permite el
tráfico directo de dispositivos. El controlador actúa como un
intercambiador: si un dispositivo quiere enviar datos a otro, envía los
datos al controlador, que los retransmite al dispositivo final.

11. Topologia arbol
• Topología de red en la que los nodos están colocados en forma de árbol.
Desde una visión topológica, la conexión en árbol es parecida a una serie
de redes en estrella interconectadas.
• Es una variación de la red en bus, la falla de un nodo no implica
interrupción en las comunicaciones. Se comparte el mismo canal de
comunicaciones.

12. Topologia de bus
• Una topología de bus es multipunto. Un cable largo actúa
como una red troncal que conecta todos los dispositivos en
la red. Los nodos se conectan al bus mediante cables de
conexión (latiguillos) y sondas. Un cable de conexión es una
conexión que va desde el dispositivo al cable principal. Una
sonda es un conector que, o bien se conecta al cable
principal, o se pincha en el cable para crear un contacto con
el núcleo metálico.

13. Topologia malla
• En una topología en malla, cada dispositivo tiene un enlace punto a
punto y dedicado con cualquier otro dispositivo. El término
dedicado significa que el enlace conduce el tráfico únicaniente
entre los dos dispositivos que conecta. Por tanto, una red en malla
completamente conectada necesita n(n-1)/2 canales físicos para
enlazar n dispositivos. Para acomodar tantos enlaces, cada
dispositivo de la red debe tener sus puertos de entrada/salida (E/S).

14. Topología mixta
• Las topologías mixtas son aquellas en las que
se aplica una mezcla entre alguna de las otras
topologías : bus, estrella o anillo.
Principalmente podemos encontrar dos
topologías mixtas: Estrella - Bus y Estrella -
Anillo.

15. Componentes de una red
• Componentes de una red
• Servidor: este ejecuta el sistema operativo de red y ofrece los servicios de red a las
estaciones de trabajo.
• Estaciones de Trabajo: Cuando una computadora se conecta a una red, la primera
se convierte en un nodo de la ultima y se puede tratar como una estación de
trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales
con el DOS, Macintosh, Unix, OS/2 o estaciones de trabajos sin discos.
• Tarjetas o Placas de Interfaz de Red: Toda computadora que se conecta a una red
necesita de una tarjeta de interfaz de red que soporte un esquema de red
especifico, como Ethernet, ArcNet o Token Ring. El cable de red se conectara a la
parte trasera de la tarjeta.
• Sistema de Cableado: El sistema de la red esta constituido por el cable utilizado
para conectar entre si el servidor y las estaciones de trabajo.
• Recursos y Periféricos Compartidos: Entre los recursos compartidos se incluyen los
dispositivos de almacenamiento ligados al servidor, las unidades de discos ópticos,
las impresoras, los trazadores y el resto de equipos que puedan ser utilizados por
cualquiera en la red.

16. Protocolos de una red
• Podemos definir un protocolo como el conjunto de normas que regulan la comunicación (establecimiento, mantenimiento y
cancelación) entre los distintos componentes de una red informática. Existen dos tipos de protocolos: protocolos de bajo nivel y
protocolos de red.
• Los protocolos de bajo nivel controlan la forma en que las señales se transmiten por el cable o medio físico. En la primera parte del
curso se estudiaron los habitualmente utilizados en redes locales (Ethernet y Token Ring). Aquí nos centraremos en los protocolos de
red.
• Los protocolos de red organizan la información (controles y datos) para su transmisión por el medio físico a través de los protocolos de
bajo nivel. Existen protocolos de red en cada capa o nivel de la conexión. La capa inferior refiere a la conectividad física que permite el
desarrollo de la red (con cables UTP, ondas de radio, etc.), mientras que la capa más avanzada está vinculada a las aplicaciones que
utiliza el usuario de la computadora (con protocolos como HTTP, FTP, SMTP, POP y otros) veamos algunos de ellos
• Capa 1: Nivel físico
• Cable coaxial, Cable de fibra óptica, Cable de par trenzado, Microondas, Radio, RS-232.
• Capa 2: Nivel de enlace de datos
• Ethernet, Fast Ethernet,Gigabit Ethernet, Token Ring,FDDI, ATM, HDLC.
• Capa 3: Nivel de red
• ARP, RARP, IP (IPv4, IPv6), X.25, ICMP, IGMP, NetBEUI, IPX, Appletalk.
• Capa 4: Nivel de transporte
• TCP, UDP, SPX.
• Capa 5: Nivel de sesión
• NetBIOS, RPC, SSL.
• Capa 6: Nivel de presentación
• ASN.1.
• Capa 7: Nivel de aplicación
• SNMP, SMTP, NNTP, FTP, SSH(Secure Shell), HTTP, SMB/CIFS, NFS, Telnet, IRC, ICQ, POP3, IMAP.

17. Tipo de cableado
• La gran mayoría de la redes están conectadas por
algún tipo de cableado, que actúa como medio
de transmisión por donde pasan las señales entre
los equipos. Hay disponibles una gran cantidad de
tipos de cables para cubrir las necesidades y
tamaños de las diferentes redes, desde las más
pequeñas a las más grandes.
• Existen una gran cantidad de tipos de cables.
Algunos fabricantes publican un catalogo con más
de 2000 tipos diferentes que se pueden agrupar
en 3 grupos:

18. Cable coaxial
• Un cable coaxial consta de un núcleo de hilo de cobre rodeado por
un aislante, un apantallamiento de metal trenzado y una cubierta
externa. El termino apantallamiento hace referencia al trenzado o
malla de metal que rodea algunos tipos de cable. El
apantallamiento protege los datos transmitidos absorbiendo las
señales electrónicas espurreas, llamadas ruido, de forma que no
pasan por el cable y no distorsionan los datos. Al cable que contiene
una lamina aislante y una capa de apantallamiento de metal
trenzado se le denomina cable apantallado doble. Para entornos
que están sometidos a grandes interferencias, se encuentra
disponible un apantallamiento cuádruple. Este apantallamiento
consta de dos láminas aislantes y 2 capas de apantallamiento de
metal trenzado.

19. Cable par trenzado
• A menudo se agrupan una serie de hilos de
par trenzado y se encierran en un
revestimiento protector para formar un cable.
El trenzado elimina el ruido eléctrico de los
pares adyacentes y de otras fuentes como
motores, redes y transformadores.

20. Cable fibra óptica
• Este las señales que se transportan son señales digitales de datos en forma de pulsos modulados de
luz. Es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades. Consta
de un cilindro de vidrio externamente delgado, denominado núcleo, recubierto por una capa de
vidrio concéntrica llamada revestimiento a veces son de plástico.
• Transmisión inalámbrica: son ondas de radio son fáciles de generar, pueden viajar distancias largas
y penetrar edificio sin problemas, son omnidireccionales viajan en todas las direcciones desde la
fuente, por lo cual el transmisor y receptor no tienen que alinearse.
• Trasmisión por microondas: por encima de los 100 MHz las ondas viajan en línea recta se pueden
enfocar en un hoz estrecho. Concentrar toda la energía en hoz pequeño con una antena parabólica
produce una señal mucho mas alta en relación con el ruido, pero las antenas trasmisora y receptora
se deben alinear entre si.
• Ondas infrarrojas: no atraviesan los sólidos es una ventaja por lo que un sistema infrarrojo no
interfiera un sistema similar en un lado adyacente. Este sistema no necesita de licencia del
gobierno para operar en contraste con los sistemas de radio.
• Transmisión por ondas de luz: ofrece un ancho de banda muy alto y un costo muy bajo. Fácil de
instalar y no requiere de licencia. La desventaja es que los rayos laser no penetran la lluvia y niebla.
