El documento describe los diferentes componentes de un cartucho de arma de fuego. Estos incluyen la vaina, el proyectil, la carga propulsora y la cápsula iniciadora. También describe los diferentes tipos de proyectiles como de proyectil único, múltiple, desnudo, encamisado o semi-encamisado. Además, explica las funciones y características de cada uno de los componentes del cartucho.

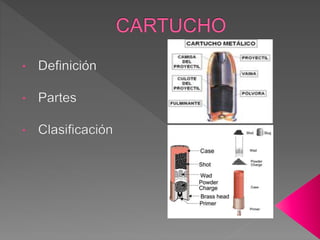

2.  Es la unidad funcional compuesta por la
vaina, el proyectil, la carga de proyección o
balística y la cápsula iniciadora.-
En los cartuchos que no
son de única munición,
existe la presencia del
taco separador.-

3. X
por
la
cantidad
de
proyectiles
X
por
el
tipo
de
proyectil
(de
proyectil
único)
 De proyectil único: Cada cartucho posee un solo
proyectil y responde a los cartuchos utilizados por
la gran mayoría de las armas disponibles en el
mercado.-
 De proyectiles múltiples: Poseen en su interior
una cantidad variable de proyectiles,
generalmente de forma esférica, llamados
vulgarmente “perdigones” o “postas”, las que
pueden ser fabricadas en aleación de plomo,
goma o material plástico.
 De proyectil desnudo: constituido por una pieza de
aleación de plomo, antimonio y estaño, el que en algunas
oportunidades puede presentar un baño electrolítico de
cobre.-
 De proyectil encamisado: posee un núcleo de aleación
de plomo recubierto por una “camisa” de latón (cobre y
zinc), que le suministra mayor dureza.
 De proyectil semi encamisado: recubierto parcialmente
con una “camisa” de latón, que deja al descubierto a la
ojiva que al ser de material más blando, se deforma al
impactar sobre el blanco expandiéndose.-

4.  Proyectiles disparados por las
armas de fuego. La mayoría
de las veces suelen ser
metálicas y pesadas, aunque
en algunas ocasiones muy
especificas son de madera o
plástico, y a excepción de las
esféricas que son
completamente simétricas
respecto a su centro, a las
demás las podemos dividir
para su estudio en las
siguientes partes:
› punta,
› cuerpo
› culote.
 En lo referente a los
cartuchos semi-metálicos de
escopeta, debemos
mencionar que, cuando el
diámetro de la bala esférica
se sitúa entre 9,14 mm y 6,1
mm se la denomina posta.
Cuando el diámetro es
inferior a 5 milímetros pasa a
denominarse perdigón.

5. Por su forma geométrica.
A: Esférica
B: Cilíndrica
C: Ojival,
D: Cilindro-Cónica
E: Aerodinámica.
Por la forma de su base
G: Hueca
H: Tronco-Cónica
I: Cóncava
J: Plana
K: Talonada.
Por la punta
L: Roma
M: Plana
N: Hueca
Ñ: aguda.
Por la silueta
O: Moleteada
P: Ranurada
Q: Entallada
R: Lisa.

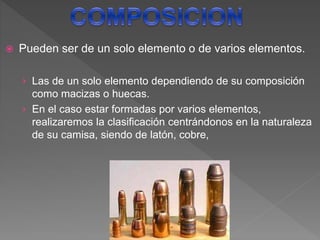

6.  Pueden ser de un solo elemento o de varios elementos.
› Las de un solo elemento dependiendo de su composición
como macizas o huecas.
› En el caso estar formadas por varios elementos,
realizaremos la clasificación centrándonos en la naturaleza
de su camisa, siendo de latón, cobre,

7. Expansivas: la bala se deforma expandiéndose dentro del
blanco y cediéndole toda su energía, Ej. Punta hueca.
Frangibles: Se fragmentan al impactar en una superficie dura
evitando rebotes, o traspasar el blanco.
Perforantes: Balas blindadas de núcleo duro perforante. La
misión de este tipo de balas es poder atravesar los blindajes
ligeros
Trazadoras: Su función principal es la de marcar la trayectoria
mediante una estela luminosa o de humo, y así poder corregir
el tiro.
Incendiarias: Balas que contienen una mezcla química que se
inflama al contacto con el aire o por impacto. La misión de este
tipo de bala es producir incendios en el
lugar donde impactan.
Explosivas: Balas que contienen una carga que
explota por impacto.

8.  Recipiente metálico, que sirve de
almacenamiento de la pólvora y en uno de
cuyos extremos se aloja la bala y en el otro
la cápsula iniciadora.-
Esta compuesta por el Boca, cuerpo, oido y culote; y en
algunos modelos la gula.-
Existen dos modelos con yunque y si yunque.
Latón
72% de cobre
28% de cinc

9.  Geométrica: cónica, cónica golleteada,
cilíndrica, etc.-
 Percusión anular: carga alrededor de la
pestaña y en su interior.-
 Percusión central: llevan la carga iniciadora,
en el centro del culote.-
 Por la como posición: Metálicas, Plásticas y
semi-metálicas.-
 Por el culote: Pestaña, Ranura , Reforzada
Ranura y pestaña y Ranura y pestaña corta

10.  Es donde se aloja la sustancia iniciadora encargada de
comenzar la ignición. Contiene un fulminante (mezcla
química altamente explosiva) que produce una
deflagración al ser golpeada, provocando una llamarada
que comunica el fuego a la carga de pólvora iniciando
una reacción química que la convierte en gas.
 En los cartuchos de percusión anular la misma vaina
hace de cápsula dado que aloja la sustancia iniciadora en
el interior del anillo que forma el reborde o pestaña del
culote de la vaina.
 En los cartuchos de percusión central la cápsula es una
parte independiente que se embute en un orificio
practicado en el centro de la base del culote.

11.  Las cápsulas iniciadoras empleadas en la
munición metálica son de dos tipos:
› La cápsula Berdan carece de yunque
necesitando que la vaina lo contenga.
› Por el contrario la cápsula Boxer, a diferencia de
la anterior, contiene un yunque incorporado.

12.  Pasta Iniciadora: mezcla explosiva sensible a
la percusión, que produce una detonación y un
chorro de fuego cuando se aplica sobre ella la
energía mecánica adecuada.
 Copela: Es la parte metálica del pistón que
contiene la pasta iniciadora y en algunos casos
el Yunque.
 Yunque: Pieza metálica contra la que choca la
pasta iniciadora, cuando impacta el percutor
del arma en el centro de la cápsula.

13.  Es el propelente o carga propulsora del cartucho,
cuya misión es impulsar a la bala, facilitándole el
empuje necesario para que esta recorra su
trayectoria.
 basándonos en su composición:
› Pólvoras ordinarias: Ej. Pólvora negra
› Pólvoras sin humo: de base simple y las de doble
base formadas por nitrocelulosa, nitroglicerina y
correctores).
 velocidad de deflagración:
› progresivas: granos planos o huecos
› Regresivas: granos son macizos
› de emisión constante:

14.  La misión del taco:
› sellar la cámara de gas manteniendolos fuera del haz
de perdigones, evitando las dispersiones.
› protege a los perdigones impidiendo que se deformen
en el momento de la deflagración de la pólvora.
 Inicialmente los tacos eran de fieltro, corcho o papel
prensado,
 Actualmente la mayoría son de plástico de doble cubeta (Shot
Wrapper)
