Este documento describe los principales componentes de hardware y software del XO, una laptop educativa. Entre los componentes de hardware se incluyen la pantalla, micrófono, cámara, altavoces y puertos. El software incluye el sistema operativo Linux, el entorno de escritorio Sugar con actividades educativas, y opciones de entretenimiento. También se proporcionan instrucciones para realizar diagnósticos, actualizar la fecha y hora, eliminar aplicaciones y solucionar problemas comunes.

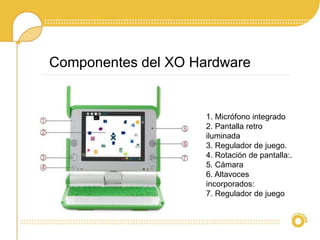

2. Componentes del XO Hardware
1. Micrófono integrado
2. Pantalla retro
iluminada
3. Regulador de juego.
4. Rotación de pantalla:.
5. Cámara
6. Altavoces
incorporados:
7. Regulador de juego

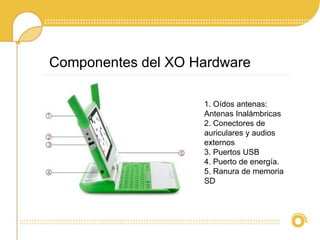

3. Componentes del XO Hardware
1. Oídos antenas:
Antenas Inalámbricas
2. Conectores de
auriculares y audios
externos
3. Puertos USB
4. Puerto de energía.
5. Ranura de memoria
SD

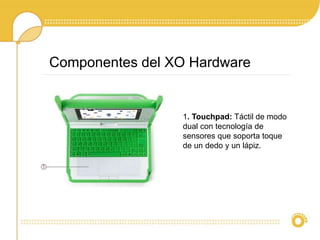

4. Componentes del XO Hardware
1. Touchpad: Táctil de modo
dual con tecnología de
sensores que soporta toque
de un dedo y un lápiz.

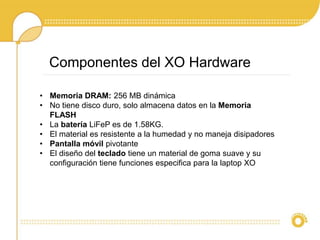

5. Componentes del XO Hardware
• Memoria DRAM: 256 MB dinámica
• No tiene disco duro, solo almacena datos en la Memoria
FLASH
• La batería LiFeP es de 1.58KG.
• El material es resistente a la humedad y no maneja disipadores
• Pantalla móvil pivotante
• El diseño del teclado tiene un material de goma suave y su
configuración tiene funciones especifica para la laptop XO

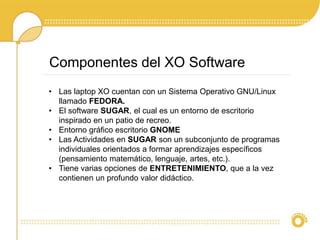

6. Componentes del XO Software
• Las laptop XO cuentan con un Sistema Operativo GNU/Linux
llamado FEDORA.
• El software SUGAR, el cual es un entorno de escritorio
inspirado en un patio de recreo.
• Entorno gráfico escritorio GNOME
• Las Actividades en SUGAR son un subconjunto de programas
individuales orientados a formar aprendizajes específicos
(pensamiento matemático, lenguaje, artes, etc.).
• Tiene varias opciones de ENTRETENIMIENTO, que a la vez
contienen un profundo valor didáctico.

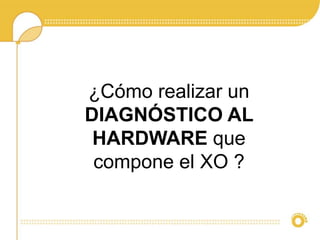

7. ¿Cómo realizar un
DIAGNÓSTICO AL
HARDWARE que
compone el XO ?

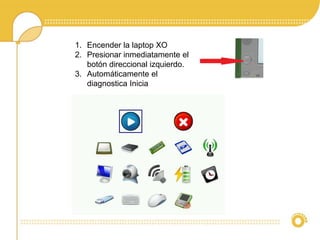

8. 1. Encender la laptop XO
2. Presionar inmediatamente el
botón direccional izquierdo.
3. Automáticamente el
diagnostica Inicia

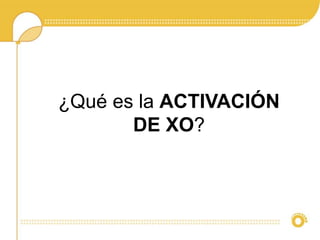

9. ¿Qué es la ACTIVACIÓN
DE XO?

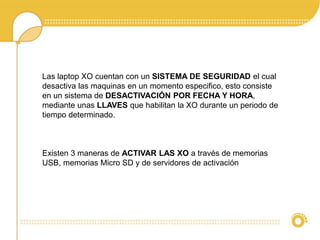

10. Las laptop XO cuentan con un SISTEMA DE SEGURIDAD el cual
desactiva las maquinas en un momento especifico, esto consiste
en un sistema de DESACTIVACIÓN POR FECHA Y HORA,
mediante unas LLAVES que habilitan la XO durante un periodo de
tiempo determinado.
Existen 3 maneras de ACTIVAR LAS XO a través de memorias
USB, memorias Micro SD y de servidores de activación

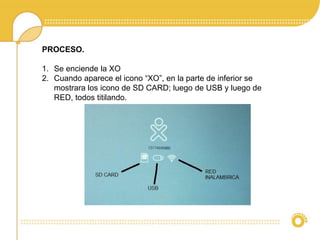

11. PROCESO.
1. Se enciende la XO
2. Cuando aparece el icono “XO”, en la parte de inferior se
mostrara los icono de SD CARD; luego de USB y luego de
RED, todos titilando.

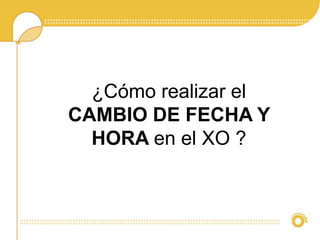

12. ¿Cómo realizar el
CAMBIO DE FECHA Y
HORA en el XO ?

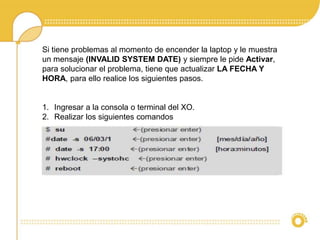

13. Si tiene problemas al momento de encender la laptop y le muestra
un mensaje (INVALID SYSTEM DATE) y siempre le pide Activar,
para solucionar el problema, tiene que actualizar LA FECHA Y
HORA, para ello realice los siguientes pasos.
1. Ingresar a la consola o terminal del XO.
2. Realizar los siguientes comandos

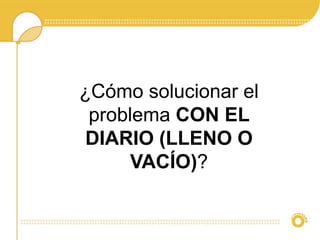

14. ¿Cómo solucionar el
problema CON EL
DIARIO (LLENO O
VACÍO)?

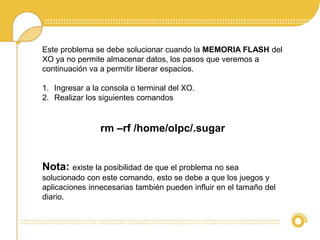

15. Este problema se debe solucionar cuando la MEMORIA FLASH del
XO ya no permite almacenar datos, los pasos que veremos a
continuación va a permitir liberar espacios.
1. Ingresar a la consola o terminal del XO.
2. Realizar los siguientes comandos
rm –rf /home/olpc/.sugar
Nota: existe la posibilidad de que el problema no sea
solucionado con este comando, esto se debe a que los juegos y
aplicaciones innecesarias también pueden influir en el tamaño del
diario.

16. ¿Cómo ELIMINAR
APLICACIONES del
sugar?

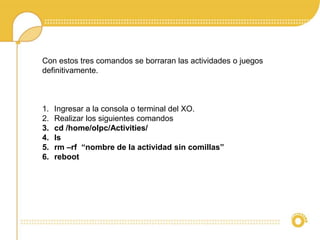

17. Con estos tres comandos se borraran las actividades o juegos
definitivamente.
1. Ingresar a la consola o terminal del XO.
2. Realizar los siguientes comandos
3. cd /home/olpc/Activities/
4. ls
5. rm –rf “nombre de la actividad sin comillas”
6. reboot

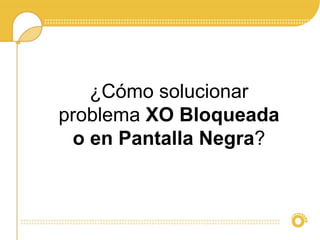

18. ¿Cómo solucionar
problema XO Bloqueada
o en Pantalla Negra?

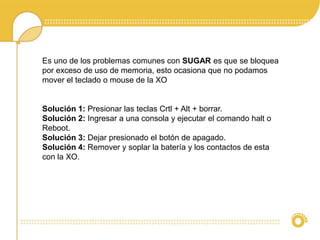

19. Es uno de los problemas comunes con SUGAR es que se bloquea
por exceso de uso de memoria, esto ocasiona que no podamos
mover el teclado o mouse de la XO
Solución 1: Presionar las teclas Crtl + Alt + borrar.
Solución 2: Ingresar a una consola y ejecutar el comando halt o
Reboot.
Solución 3: Dejar presionado el botón de apagado.
Solución 4: Remover y soplar la batería y los contactos de esta
con la XO.

20. ¿Cómo utilizar la
herramienta MIS
AJUSTES?

21. En esta herramienta encontramos las configuraciones del sistema,
las cuales son:
• ACTUALIZACIÓN DE SOFTWARE
• ENERGÍA
• ACERCA DE MÍ
• FECHA Y HORA

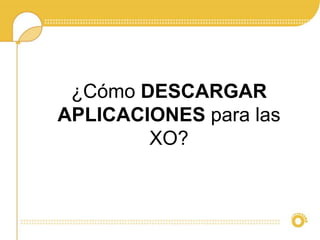

22. ¿Cómo DESCARGAR
APLICACIONES para las
XO?

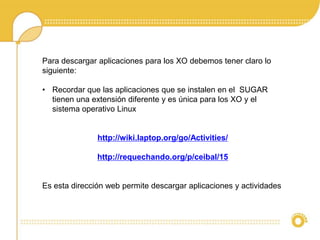

23. Para descargar aplicaciones para los XO debemos tener claro lo
siguiente:
• Recordar que las aplicaciones que se instalen en el SUGAR
tienen una extensión diferente y es única para los XO y el
sistema operativo Linux
http://wiki.laptop.org/go/Activities/
http://requechando.org/p/ceibal/15
Es esta dirección web permite descargar aplicaciones y actividades

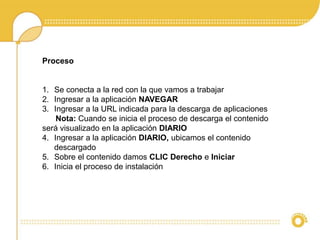

24. Proceso
1. Se conecta a la red con la que vamos a trabajar
2. Ingresar a la aplicación NAVEGAR
3. Ingresar a la URL indicada para la descarga de aplicaciones
Nota: Cuando se inicia el proceso de descarga el contenido
será visualizado en la aplicación DIARIO
4. Ingresar a la aplicación DIARIO, ubicamos el contenido
descargado
5. Sobre el contenido damos CLIC Derecho e Iniciar
6. Inicia el proceso de instalación

25. Se le entregará a los grupos un cuestionario con
preguntas sobre lo visto en el taller, cada pregunta
tendrá 5 puntos.
Al final el grupo que más puntos tenga, Gana.
Mecánica de juego:
• El primero que termine tiene 5 puntos extras.
• El mejor trabajo 10 Puntos extras.
• Quien termine completamente la actividad tiene 3 puntos
extras
Gracias.
