1. DIBUJO TÉCNICO
Dibujo de Arquitectura

2. Definiciones

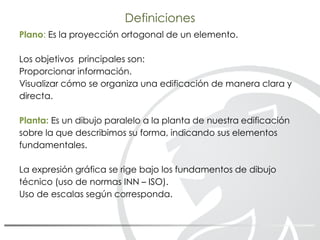

Plano: Es la proyección ortogonal de un elemento.
Los objetivos principales son:
Proporcionar información.
Visualizar cómo se organiza una edificación de manera clara y
directa.
Planta: Es un dibujo paralelo a la planta de nuestra edificación
sobre la que describimos su forma, indicando sus elementos
fundamentales.
La expresión gráfica se rige bajo los fundamentos de dibujo
técnico (uso de normas INN – ISO).
Uso de escalas según corresponda.

3. Definiciones

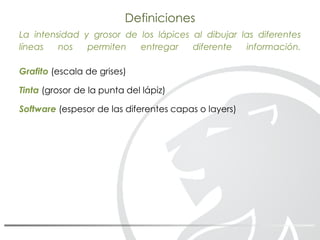

La intensidad y grosor de los lápices al dibujar las diferentes
líneas nos permiten entregar diferente información.
Grafito (escala de grises)
Tinta (grosor de la punta del lápiz)
Software (espesor de las diferentes capas o layers)

4. Elementos de la Planta de Arquitectura

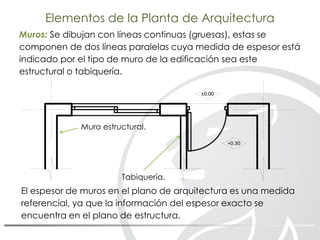

Muros: Se dibujan con líneas continuas (gruesas), estas se
componen de dos líneas paralelas cuya medida de espesor está
indicado por el tipo de muro de la edificación sea este
estructural o tabiquería.
+0.30
±0.00
Muro estructural.
Tabiquería.
El espesor de muros en el plano de arquitectura es una medida
referencial, ya que la información del espesor exacto se
encuentra en el plano de estructura.

5. Elementos de la Planta de Arquitectura

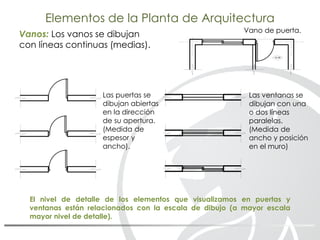

Vanos: Los vanos se dibujan
con líneas continuas (medias).
+0.30
±0.00
Vano de puerta.
Las puertas se
dibujan abiertas
en la dirección
de su apertura.
(Medida de
espesor y
ancho).
Las ventanas se
dibujan con una
o dos líneas
paralelas.
(Medida de
ancho y posición
en el muro)
El nivel de detalle de los elementos que visualizamos en puertas y
ventanas están relacionados con la escala de dibujo (a mayor escala
mayor nivel de detalle).

6. Elementos de la Planta de Arquitectura
En su recorrido se dibujan con líneas continuas hasta el corte de la planta. Las
flechas de dirección señalan hacia arriba.

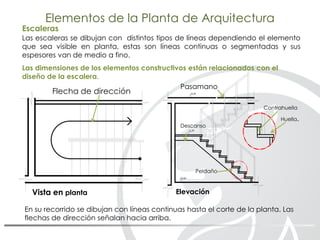

Escaleras
Las escaleras se dibujan con distintos tipos de líneas dependiendo el elemento
que sea visible en planta, estas son líneas continuas o segmentadas y sus
espesores van de medio a fino.
Vista en planta Elevación
Las dimensiones de los elementos constructivos están relacionados con el
diseño de la escalera.
Flecha de dirección
+0.10
+3.10
+1.79
Contrahuella
Huella.
Descanso
Peldaño
Pasamano

7. Simbología explicativa.

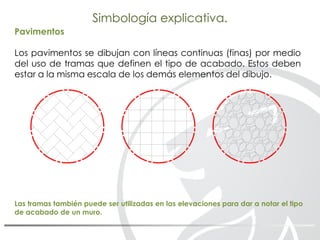

Pavimentos
Los pavimentos se dibujan con líneas continuas (finas) por medio
del uso de tramas que definen el tipo de acabado. Estos deben
estar a la misma escala de los demás elementos del dibujo.
Las tramas también puede ser utilizadas en las elevaciones para dar a notar el tipo
de acabado de un muro.

8. Simbología explicativa.
Mobiliario

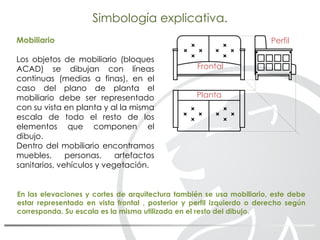

Los objetos de mobiliario (bloques
ACAD) se dibujan con líneas
continuas (medias a finas), en el
caso del plano de planta el
mobiliario debe ser representado
con su vista en planta y al la misma
escala de todo el resto de los
elementos que componen el
dibujo.
Dentro del mobiliario encontramos
muebles, personas, artefactos
sanitarios, vehículos y vegetación.
En las elevaciones y cortes de arquitectura también se usa mobiliario, este debe
estar representado en vista frontal , posterior y perfil izquierdo o derecho según
corresponda. Su escala es la misma utilizada en el resto del dibujo.
Frontal
Perfil
Planta

9. Simbología explicativa.

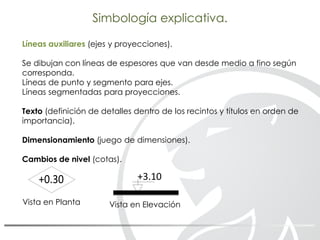

Líneas auxiliares (ejes y proyecciones).
Se dibujan con líneas de espesores que van desde medio a fino según
corresponda.
Líneas de punto y segmento para ejes.
Líneas segmentadas para proyecciones.
Texto (definición de detalles dentro de los recintos y títulos en orden de
importancia).
Dimensionamiento (juego de dimensiones).
Cambios de nivel (cotas).
+0.30
.00
Vista en ElevaciónVista en Planta
+3.10

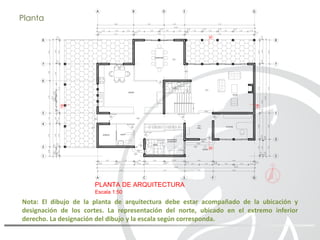

10. Nota: El dibujo de la planta de arquitectura debe estar acompañado de la ubicación y
designación de los cortes. La representación del norte, ubicado en el extremo inferior
derecho. La designación del dibujo y la escala según corresponda.
P
70
±0.00
+0.20
+0.40
+0.40
+0.25
+0.10
+0.25
+0.40
+0.40
+0.20
±0.00
+0.20
GFECA
1
2
4
5
6
7
A B E GD
1
3
5
7
8
ACCESO
±0.10
COCINA
LOGIABODEGA
DORMITORIO
DE SERVICIO
BAÑO
HALL
ESTUDIO
ESTAR
COMEDOR
BAÑO
A
B
B
A
8
P
80
P
70
P
70
P
70
P
70
P
70
P
70
P
70
P
80
PLANTA DE ARQUITECTURA
Escala 1:50
Planta

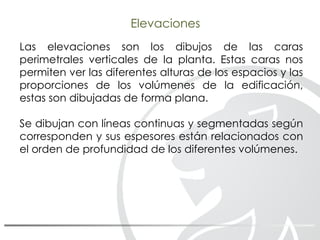

11. Las elevaciones son los dibujos de las caras
perimetrales verticales de la planta. Estas caras nos
permiten ver las diferentes alturas de los espacios y las
proporciones de los volúmenes de la edificación,
estas son dibujadas de forma plana.
Se dibujan con líneas continuas y segmentadas según
corresponden y sus espesores están relacionados con
el orden de profundidad de los diferentes volúmenes.
Elevaciones

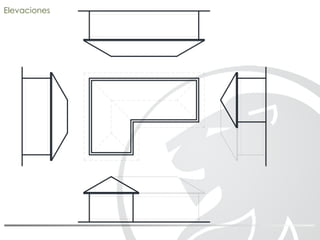

12. Elevaciones
En las elevaciones encontramos expresados los diferentes elementos
constructivos que componen una elevación, estos se dibujaran con sus anchos y
alturas respectivas. Al igual que en la planta en las elevaciones también se
pueden dibujar mobiliario, este debe ser representado mostrando su altura,
algunos ejemplos son: vegetación, vehículos, personas, etc.
Elevación Sur
Escala 1:50

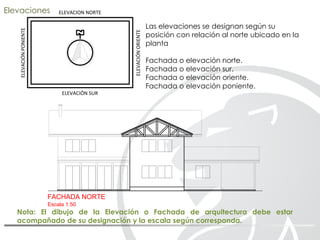

13. Las elevaciones se designan según su
posición con relación al norte ubicado en la
planta
Fachada o elevación norte.
Fachada o elevación sur.
Fachada o elevación oriente.
Fachada o elevación poniente.
ELEVACION NORTE
ELEVACIÓNPONIENTE
ELEVACIÓNORIENTE
ELEVACIÓN SUR
Nota: El dibujo de la Elevación o Fachada de arquitectura debe estar
acompañado de su designación y la escala según corresponda.
FACHADA NORTE
Escala 1:50
Elevaciones

14. Elevaciones

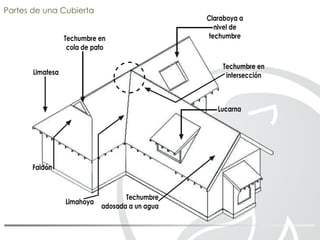

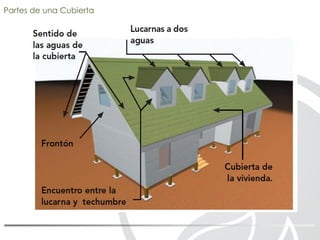

15. Partes de una Cubierta

16. Partes de una Cubierta

17. Partes de una Cubierta

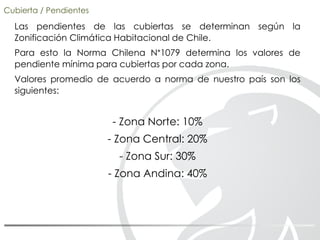

18. Cubierta / Pendientes
Las pendientes de las cubiertas se determinan según la
Zonificación Climática Habitacional de Chile.
Para esto la Norma Chilena N°1079 determina los valores de
pendiente mínima para cubiertas por cada zona.
Valores promedio de acuerdo a norma de nuestro país son los
siguientes:
- Zona Norte: 10%
- Zona Central: 20%
- Zona Sur: 30%
- Zona Andina: 40%

19. Cubierta / Pendientes
- Zona Norte: 10% - Zona Central: 20%
- Zona Sur: 30% - Zona Andina: 40%
20 40 60 80 1000
10 30 50 60 90
20
40
60
80
100%
0
10
30
50
60
90
90°
15°
30°
45°EN GRADOS
EN TANTO
POR CIENTO
PENDIENTES

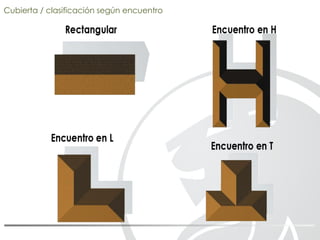

20. Cubierta / clasificación según encuentro

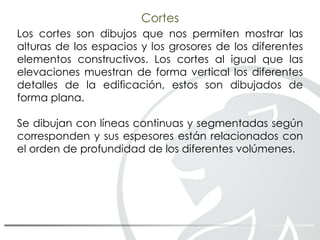

21. Cortes
Los cortes son dibujos que nos permiten mostrar las
alturas de los espacios y los grosores de los diferentes
elementos constructivos. Los cortes al igual que las
elevaciones muestran de forma vertical los diferentes
detalles de la edificación, estos son dibujados de
forma plana.
Se dibujan con líneas continuas y segmentadas según
corresponden y sus espesores están relacionados con
el orden de profundidad de los diferentes volúmenes.

22. Cortes
Corte B-B'
+0.30 N.P.T.
±0.00 N.T.N.
1,301,20
0,30
2,80
4,10
1,302,50
1,600,60
0,300,30

23. Cortes

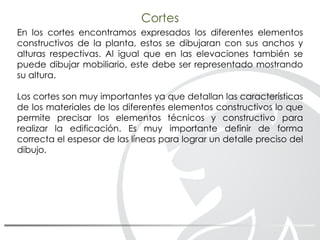

En los cortes encontramos expresados los diferentes elementos
constructivos de la planta, estos se dibujaran con sus anchos y
alturas respectivas. Al igual que en las elevaciones también se
puede dibujar mobiliario, este debe ser representado mostrando
su altura.
Los cortes son muy importantes ya que detallan las características
de los materiales de los diferentes elementos constructivos lo que
permite precisar los elementos técnicos y constructivo para
realizar la edificación. Es muy importante definir de forma
correcta el espesor de las líneas para lograr un detalle preciso del
dibujo.

24. Cortes

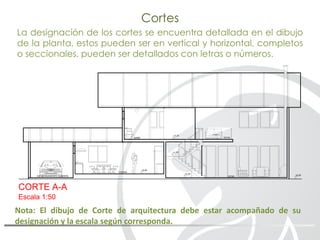

La designación de los cortes se encuentra detallada en el dibujo
de la planta, estos pueden ser en vertical y horizontal, completos
o seccionales, pueden ser detallados con letras o números.
±0.00
+0.10
+0.40
+3.10
+1.79
ESTAR
ESTARBAÑO
COCINA
ESTACIONAMIENTO CUBIERTO
CORTE A-A
Escala 1:50
Nota: El dibujo de Corte de arquitectura debe estar acompañado de su
designación y la escala según corresponda.
