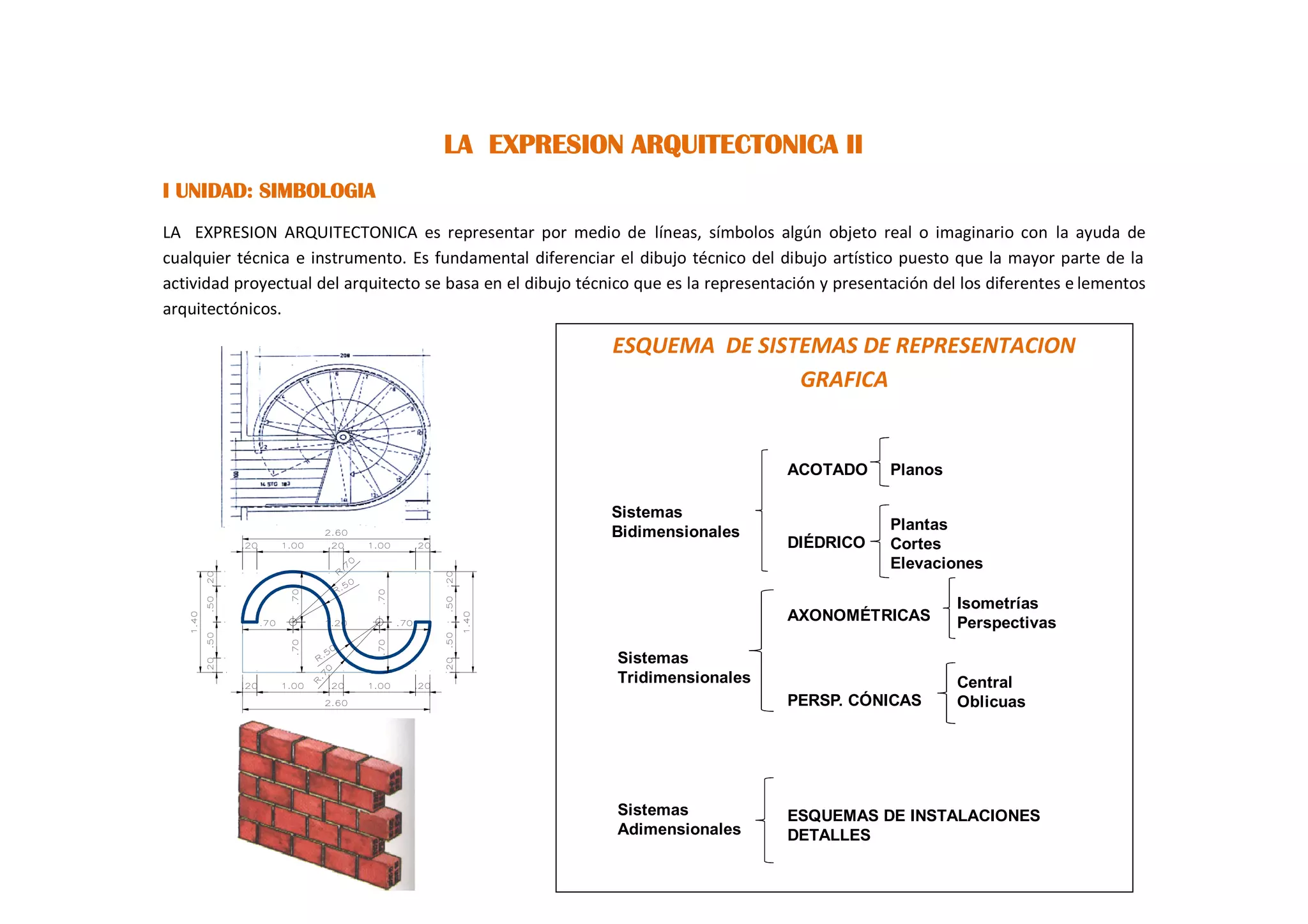

1. LA EXPRESION ARQUITECTONICA II
I UNIDAD: SIMBOLOGIA
LA EXPRESION ARQUITECTONICA es representar por medio de líneas, símbolos algún objeto real o imaginario con la ayuda de
cualquier técnica e instrumento. Es fundamental diferenciar el dibujo técnico del dibujo artístico puesto que la mayor parte de la
actividad proyectual del arquitecto se basa en el dibujo técnico que es la representación y presentación del los diferentes e lementos
arquitectónicos.
ESQUEMA DE SISTEMAS DE REPRESENTACION
GRAFICA
ACOTADO Planos
Sistemas
Bidimensionales Plantas
DIÉDRICO Cortes
Elevaciones
Isometrías
AXONOMÉTRICAS Perspectivas
Sistemas
Tridimensionales Central
PERSP. CÓNICAS Oblicuas
Sistemas ESQUEMAS DE INSTALACIONES
Adimensionales DETALLES

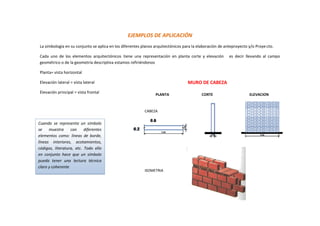

2. EJEMPLOS DE APLICACIÓN
La simbología en su conjunto se aplica en los diferentes planos arquitectónicos para la elaboración de anteproyecto y/o Proye cto.
Cada uno de los elementos arquitectónicos tiene una representación en planta corte y elevación es decir llevando al campo
geométrico o de la geometría descriptiva estamos refiriéndonos
Planta= vista horizontal
Elevación lateral = vista lateral MURO DE CABEZA
Elevación principal = vista frontal PLANTA CORTE ELEVACION
CABEZA
Cuando se representa un símbolo
se muestra con diferentes
elementos como: líneas de borde,
líneas interiores, acotamientos,
códigos, literatura, etc. Todo ello
en conjunto hace que un símbolo
pueda tener una lectura técnica
claro y coherente
ISOMETRIA

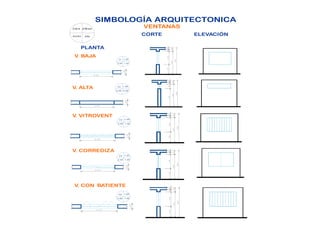

3. SIMBOLOGÍA ARQUITECTONICA
C la v e A lfe iz e r
VENTANAS
A n cho A lto
CORTE ELEVACIÓN
PLANTA
V BAJA
.
V1 1 .0 0
2 .0 0 1 .4 0
V ALTA
. V2 1 .9 0
2 .0 0 0 .5 0
V VITROVENT
.
V3 1 .0 0
2 .0 0 1 .4 0
V CORREDIZA
.
V4 1 .0 0
2 .0 0 1 .4 0
V CON BATIENTE
.
V5 1 .0 0
2 .0 0 1 .4 0
4. SIMBOLOGÍA ARQUITECTONICA
C la ve A lfeize r
PUERTAS
A n ch o A lto
CORTE ELEVACIÓN
PLANTA
P. 1 HOJA
P -1 -
1 .0 0 2 .4 0
P. 2 HOJAS
P -2 -
2 .0 0 2.4 0
P. VAIVEN
P -3 -
1 .0 0 2 .4 0
P. LEVADIZA
P -4 -
2 .5 0 2 .4 0
P. CORREDIZA
P -5 -
1 .45 2 .40
