1. INSTITUCIÓN EDUCATIVA TÉCNICA INDUSTRIAL
“RAFAEL NAVIA VARÓN”
DISEÑO Y MEDIOS VISUALES
Eje Temático: EL DIBUJO COMO EXPRESION
Esp. Sonia Caicedo Valencia
Grado: 11
Unidad Temática: Taller de Lenguaje Arquitectónico
Representación gráfica de planos arquitectónicos
SIMBOLOGÍA
El dibujo de arquitectura es un lenguaje gráfico constituido esencialmente por líneas y símbolos,
concebidos en tal forma que no sea posible dar lugar a distintas interpretaciones.

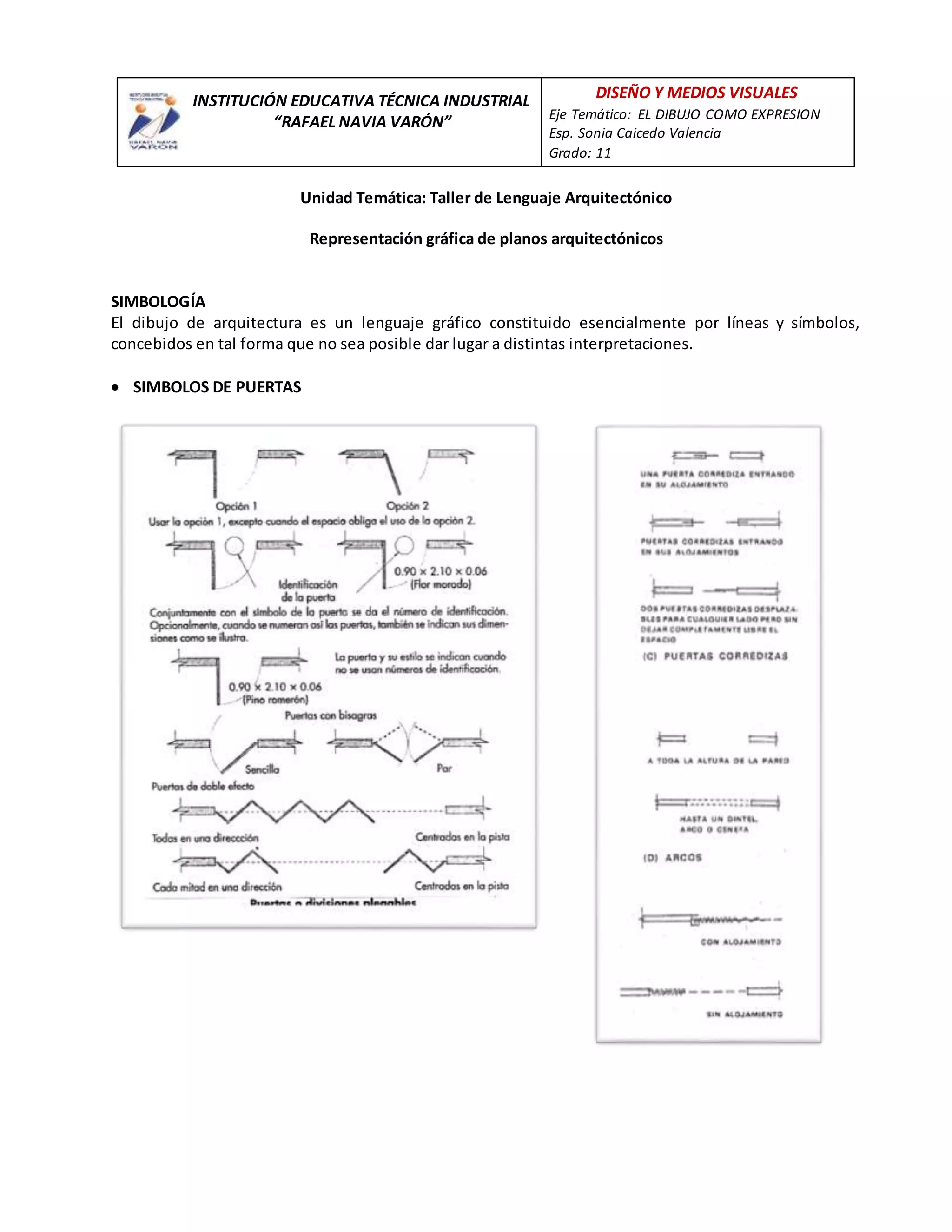

 SIMBOLOS DE PUERTAS

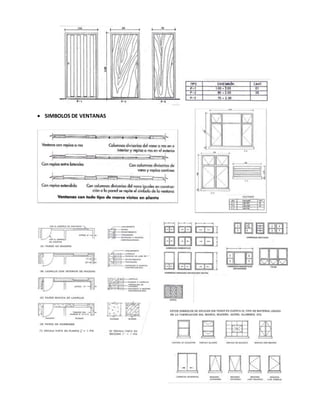

2.  SIMBOLOS DE VENTANAS

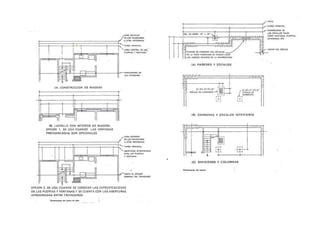

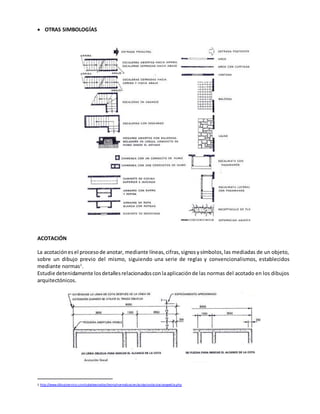

3.  OTRAS SIMBOLOGÍAS
ACOTACIÓN
La acotaciónesel procesode anotar, mediante líneas,cifras,signosysímbolos,las mediadas de un objeto,
sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos
mediante normas1
.
Estudie detenidamente losdetallesrelacionadosconlaaplicaciónde las normas del acotado en los dibujos
arquitectónicos.
1 http://www.dibujotecnico.com/saladeestudios/teoria/normalizacion/acotacion/acotaciongeelcla.php

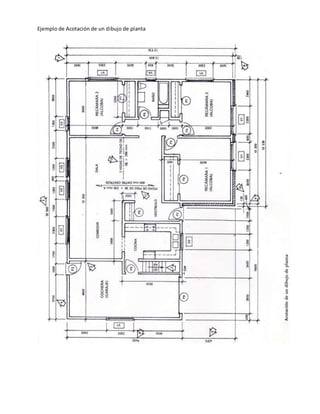

5. Ejemplo de Acotación de un dibujo de planta

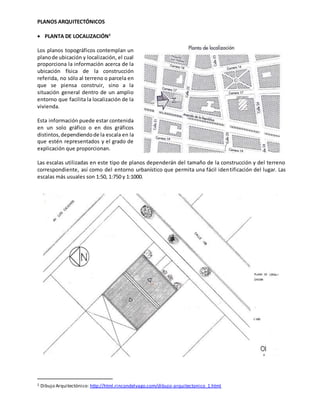

6. PLANOS ARQUITECTÓNICOS
 PLANTA DE LOCALIZACIÓN2
Los planos topográficos contemplan un
planode ubicación y localización, el cual
proporciona la información acerca de la
ubicación física de la construcción
referida, no sólo al terreno o parcela en
que se piensa construir, sino a la
situación general dentro de un amplio
entorno que facilita la localización de la
vivienda.
Esta información puede estar contenida
en un solo gráfico o en dos gráficos
distintos,dependiendode la escala en la
que estén representados y el grado de
explicación que proporcionan.
Las escalas utilizadas en este tipo de planos dependerán del tamaño de la construcción y del terreno
correspondiente, así como del entorno urbanístico que permita una fácil identificación del lugar. Las
escalas más usuales son 1:50, 1:750 y 1:1000.
2 Dibujo Arquitectónico: http://html.rincondelvago.com/dibujo-arquitectonico_1.html

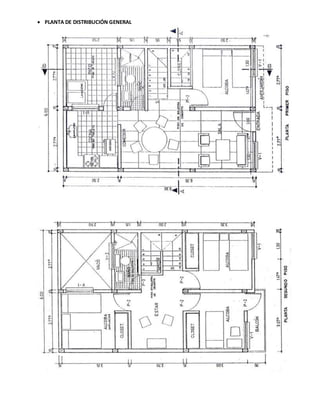

7.  PLANTA DE DISTRIBUCIÓN GENERAL

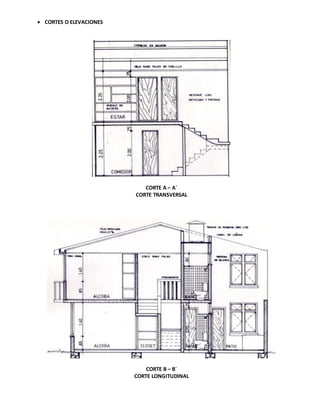

8.  CORTES O ELEVACIONES
CORTE A – A´
CORTE TRANSVERSAL
CORTE B – B´
CORTE LONGITUDINAL

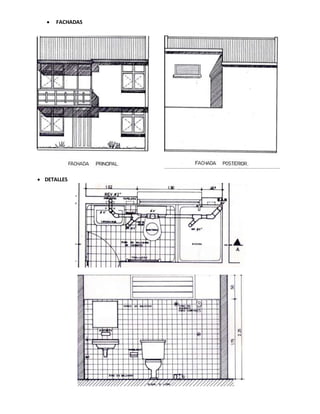

9.  FACHADAS
 DETALLES

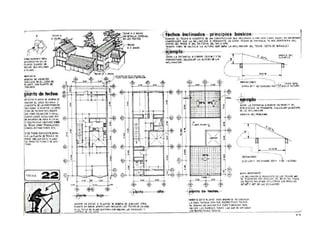

10.  PLANTA DE CUBIERTA
Planoendonde se proyectala vistaenplantade cómo se verán las cubiertas finales una vez terminadas.
Fuente 3
3 http://www.slideshare.net/arquitectovaldez/planta-de-techos

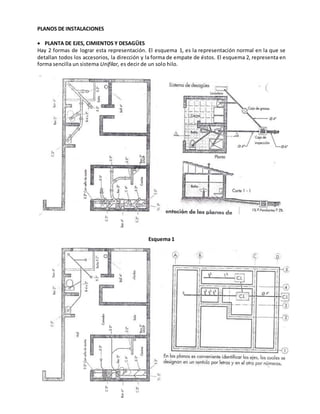

12. PLANOS DE INSTALACIONES
 PLANTA DE EJES, CIMIENTOS Y DESAGÜES
Hay 2 formas de lograr esta representación. El esquema 1, es la representación normal en la que se
detallan todos los accesorios, la dirección y la forma de empate de éstos. El esquema 2, representa en
forma sencilla un sistema Unifilar, es decir de un solo hilo.
Esquema 1

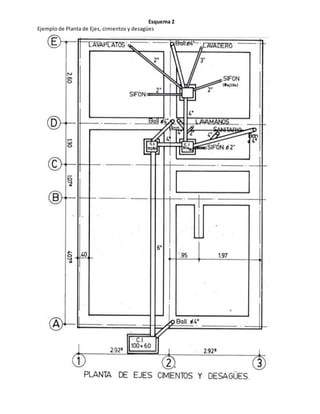

13. Esquema 2
Ejemplo de Planta de Ejes, cimientos y desagües

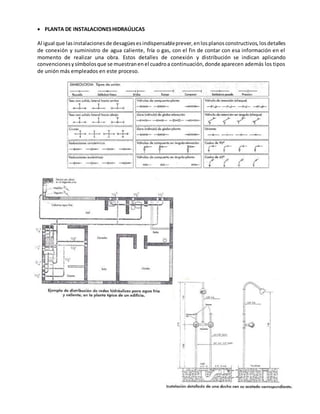

15.  PLANTA DE INSTALACIONESHIDRAÚLICAS
Al igual que lasinstalacionesde desagüesesindispensableprever,enlosplanosconstructivos,losdetalles
de conexión y suministro de agua caliente, fría o gas, con el fin de contar con esa información en el
momento de realizar una obra. Estos detalles de conexión y distribución se indican aplicando
convencionesysímbolosque se muestranenel cuadroa continuación,donde aparecen además los tipos
de unión más empleados en este proceso.

16.  PLANTA DE INSTALACIONES ELECTRICAS
Las instalaciones Eléctricaspuedensercomerciales u hogareñas, nuevas o para refacción, monofásicas o
trifásicas, siempre respetando las normas de seguridad vigentes.
