1. BAMBÚ
&
CONSTRUCCIÓN
Pérez Ramos,
Araceli
NUEVOS MATERIALES Y
SISTEMAS PARA LA
EJECUCIÓN

2. ¿ES EL BAMBÚ UN ÁRBOL?
ÁRBOL
HERBÁCEA
(familia gramíneas)

3. DISTRIBUCIÓN GEO-CLIMÁTICA DEL BAMBÚ
Climas
tropicales
América
África
Asia
Europa no
tiene especies
nativas

4. ESPECIES / CRECIMIENTO
Más de 1200 especies
+1,25m 24 horas

5. CICLO DE VIDA DEL BAMBÚ

6. CICLO DE VIDA DEL BAMBÚ
Cultivo, cosecha, preservado
Propagación
Corte
Secado, protección y preservación
-Por rizomas - Por secciones de tallo
- Por semillas - Por cepellones
-Cortar por encima del primer nudo del tallo
-Primer corte de 3-5 años después de plantados Anualmente
Secar
Reducir contenido humedad,
peso y distorsiones
Proteger y preservar
Reducir el deterioro por agentes
biológicos como insectos y hongos

7. CICLO DE VIDA DEL BAMBÚ
Transporte, acopio

8. CICLO DE VIDA DEL BAMBÚ
Transformación

9. CICLO DE VIDA DEL BAMBÚ
Comercialización, aplicaciones
Cestería,
artesanía e
instrumentos
musicales
Comida
y bebida
Hilos, lana,
ropa
Productos
de belleza e
higiene
Productos
terapéuticos
Mobiliario

10. CICLO DE VIDA DEL BAMBÚ
Comercialización, aplicaciones
Ecoplásticos
Biomasa para generación de electricidad
(RECICLAJE DE BAMBÚ)
Biocombustibles
Vehículos
varios
Construcción

11. ALGUNAS VENTAJAS DEL BAMBÚ
-Es más resistente que el acero.
-Más barato que la madera.
-Utiliza menos energía en su procesado que el cemento.
-De rápido crecimiento.
-Renovable y sostenible.
-Puede utilizarse en todo tipo de piezas
estructurales y tiene numerosas aplicaciones.
-Es un material ligero:
Fácil de transportar y de montar.
Aligera las estructuras.
Característica muy importante en
construcciones sismorresistentes.
Además en caso de sismo, el bambú
evita la rotura , ya que es capaz de
curvarse.

12. INCONVENIENTES DEL BAMBÚ
-En algunos lugares se considera una plaga.
-Al secarse se contrae y se reduce su diámetro.
-La resistencia a cortante es muy baja y tiene tendencia a
rajarse en la dirección paralela a las fibras Si no se trata
adecuadamente, envejece y pierde resistencia.
-Las uniones no pueden hacerse con empalmes como en la
madera, lo que implica dificultades como material de
construcción. Además por su tendencia a rajarse tampoco se
deben hacer las uniones con clavos o puntas.
¿ES EL BAMBÚ TAN ECOLÓGICO COMO SE DICE?
-El quid de la cuestión está en el medio de
transporte que se utilice (camión, barco o
ferrocarril) y cuantos kilómetros se realicen.
-El uso de pegamentos tóxicos que se emplean
para la creación de muebles o tablas de
parquet, resultan perjudiciales para la salud
humana.

13. BAMBÚ VS MATERIALES CONVENCIONALES
Propiedades Físico-Mecánicas
Material
Resistencia
de diseño
kg/cm2
Masa por
volumen
Kg/m3
Relación
resistencia
R/M
Módulo de
elasticidad
Kg/cm2
Relación de
rigidez
E/M
Hormigón 82 2.400 0,032 127.400 53
Acero 1.630 7.800 0,209 2.140.000 274
Madera 76 600 0,127 112.000 187
Bambú 102 600 0,170 203.900 340
Fuente: http://.ingersoll-rand/compair/ap-may97/bamb-4.htm

14. BAMBÚ VS MATERIALES CONVENCIONALES
Propiedades Físico-Mecánicas
 Resistencia a tracción en uniones
BUILDING WITH BAMBOO. DESING AND
TECHNOLOGY OF A SUSTAINABLE ARCHITECTURE

15. BAMBÚ VS MATERIALES CONVENCIONALES
Propiedades Físico-Mecánicas
 Resistencia a tracción en uniones
BUILDING WITH BAMBOO. DESING AND
TECHNOLOGY OF A SUSTAINABLE ARCHITECTURE

16. BAMBÚ VS MATERIALES CONVENCIONALES
Propiedades Físico-Mecánicas
 Resistencia entre nudos según especies de bambú
BUILDING WITH BAMBOO. DESING AND
TECHNOLOGY OF A SUSTAINABLE ARCHITECTURE

17. BAMBÚ VS MATERIALES CONVENCIONALES
Propiedades Físico-Mecánicas
 Resistencia a compresión de Gadua
BUILDING WITH BAMBOO. DESING AND
TECHNOLOGY OF A SUSTAINABLE ARCHITECTURE

18. BAMBÚ VS MATERIALES CONVENCIONALES
Consumo de energía en la fabricación
Material Energía x Esfuerzo
Hormigón 240 MJ/m3 por N/mm2
Acero 1500 MJ/m3 por N/mm2
Madera 80 MJ/m3 por N/mm2
Bambú 30 MJ/m3 por N/mm2
Fuente: Manual para la construcción sustentable con bambú

19. BAMBÚ VS MATERIALES CONVENCIONALES
Impacto medioambiental

20. TÉCNICAS CONSTRUCTIVAS
Uniones
Tipo de Unión Ventaja Desventaja Recomendaciones Función
Con amarre Son fáciles de
realizar
No transmiten
todos los esfuerzos
Los amarres no deben
quedar flojos
Utilizar alambre galvanizado
Para cercas, barandales,
pasamanos
Para construir cubiertas
temporales o andamios
Con pasadores Rapidez al
ensamblar
No aprovecha todo
el diámetro del
culmo para
transmitir esfuerzos
Las perforaciones deben
realizarse cerca del nodo
Para estructuras que
requieran rapidez en su
construcción
Estructuras temporales
Con centro de
madera
Mejor transmisión
de esfuerzos
Compatibilidad
entre bambú y
madera
Estandarización de
las uniones
Se debe contar con
el equipo necesario
Utilizar una resina adecuada Para estructuras
tridimensionales
Para solución de
uniones en muebles
Combinación de
sistemas
Fácil reemplazo de
las piezas
Mayor cantidad de
material
Hacer un buen diseño que
facilite el reemplazo de
piezas
Para reforzar o facilitar
las uniones
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ

21. TÉCNICAS CONSTRUCTIVAS
Uniones
Uniones con amarres
Unión con tiras del
mismo poste
Unión entre
diagonales y poste
Unión con 2
abrazaderas y 3
perforaciones
Unión de poste y
viga con correas y
abrazaderas
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ

22. TÉCNICAS CONSTRUCTIVAS
Uniones
Uniones con pasadores
Unión con pasador
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Unión con
elemento interno
Unión con tornillo de
acero a tensión

23. TÉCNICAS CONSTRUCTIVAS
Uniones
Uniones con pasadores y amarres
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Unión con combinación
de pasadores y amarres

24. TÉCNICAS CONSTRUCTIVAS
Uniones
Uniones con centro de madera
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Unión con centro de madera Unión con madera y placas de
acero

25. TÉCNICAS CONSTRUCTIVAS
Uniones
Otras uniones
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Unión para estructuras
tridimensionales
Dos vigas laterales dobles Unión con varillas y cintas de acero
Unión con varilla y mortero

26. TÉCNICAS CONSTRUCTIVAS
Uniones
Uniones en cimentación
Anclaje con varilla de refuerzo Anclaje con varilla de refuerzo y
pasador
Anclaje con solera de acero y
pernos
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ

27. TÉCNICAS CONSTRUCTIVAS
Uniones
Resumen
BUILDING WITH BAMBOO. DESING AND
TECHNOLOGY OF A SUSTAINABLE ARCHITECTURE

28. TÉCNICAS CONSTRUCTIVAS
Uniones
Ejemplos
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ

29. TÉCNICAS CONSTRUCTIVAS
Uniones
Ejemplos
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ

30. TÉCNICAS CONSTRUCTIVAS
Uniones
Ejemplos
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ

31. TÉCNICAS CONSTRUCTIVAS
Cortes
Cortes más utilizados en estructuras de bambú
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ

32. TÉCNICAS CONSTRUCTIVAS
Construcción
Cimentación elevada para
terreno pantanoso
MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Cimentación
Tipo de Suelo
Ancho (cm)
Cimientos Zapatas
Blando 60 90
Medio 50 60
Duro 40 40
Dimensiones recomendables para los cimientos de una casa de bambú
Vivienda sobre postes para
terreno irregular
Cimentación con losa
corrida (suelos firmes)

33. TÉCNICAS CONSTRUCTIVAS
Construcción MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Cimentación
Cimientos escalonados en
terrenos inclinados
Cimentación con zapata
corrida integrad en losa
Cimentaciones aisladas para construcciones elevadas

34. TÉCNICAS CONSTRUCTIVAS
Construcción MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Pisos
Sistema de piso apoyado
sobre el terreno
Sistema de piso con
esterilla y mortero

35. TÉCNICAS CONSTRUCTIVAS
Construcción MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Muros
Muros de quincha con tiras de
bambú verticales y horizontales
(Quincha: entramado de bambú
con recubrimiento de barro)
Muros embutidos.
Interior de arcilla y paja
Recubrimiento de baro

36. TÉCNICAS CONSTRUCTIVAS
Construcción MANUAL PARA LA CONSTRUCCIÓN SUSTENTABLE
CON BAMBÚ
Cubiertas
Bambú en media caña usado como teja Recubrimiento con tejamanil de bambú

37. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS

38. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
H & P Architecs

39. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
ANNA HERINGER & EIKE ROSWAG
METI SCHOOL
https://www.youtube.com/watch?v=S7IBtNyjleU

40. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
YIP WAI NGAI
COZY BREEZE BRIDGE CORRIDOR

41. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
SOREN KORSGAARD
WOVEN HOUSE
https://www.youtube.com/watch?v=Sk9OUpCl7AY

42. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Vo Tron Nghia & Nguyen Hoa Hiep
wHw cafe– Wind And Water cafe

43. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Vo Tron Nghia & Nguyen Hoa Hiep
wHw cafe– Wind And Water cafe

44. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Vo Tron Nghia & Nguyen Hoa Hiep
wHw cafe– Wind And Water cafe

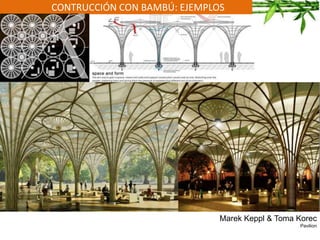

45. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Marek Keppl & Toma Korec
Pavilion

46. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Susanne Körner & Tillman Schäberle

47. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Luis Alejandro Valencia Ojeda

48. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Markus heinsdorff
& mudi

49. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Markus heinsdorff
& mudi

50. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Markus heinsdorff
& mudi

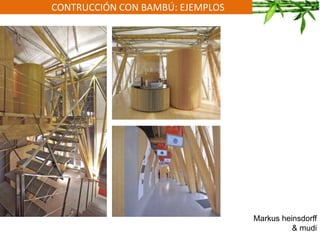

51. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Markus heinsdorff
& mudi

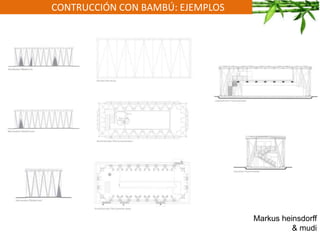

52. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Markus heinsdorff
& mudi

53. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Mauricio cárdenas
Microclimatico Pavilion

54. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Mauricio cárdenas
Microclimatico Pavilion

55. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Mauricio cárdenas
Microclimatico Pavilion

56. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
ROBERTO DE LEON
Mason Lane Frame

57. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
ROBERTO DE LEON
Mason Lane Frame

58. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
KARAWITZ ARCHITECTURE

59. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
KARAWITZ ARCHITECTURE

60. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
KARAWITZ ARCHITECTURE

61. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
KARAWITZ ARCHITECTURE

62. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
GRAY ORGANSCHI ARCHITECTURE

63. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
GRAY ORGANSCHI ARCHITECTURE

64. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
GRAY ORGANSCHI ARCHITECTURE

65. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Kengo kuma & associates

66. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Kengo kuma & associates

67. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Kengo kuma & associates

68. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Kengo kuma & associates

69. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
hamura shoei yoh
Comunity center

70. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
hamura shoei yoh
Comunity center

71. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Simón osie
Toolgate

72. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
GERD HEISE
Multi-storey

73. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
GERD HEISE
Multi-storey

74. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
VO TRONG NGHIA
EXPO 2010 SHANGAI: VIETNAMESE PAVILION

75. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
VO TRONG NGHIA
EXPO 2010 SHANGAI: VIETNAMESE PAVILION

76. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
VO TRONG NGHIA
EXPO 2010 SHANGAI: VIETNAMESE PAVILION

77. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Studio archea
Park albatros camping

78. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Studio archea
Park albatros camping

79. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Studio archea
Park albatros camping

80. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Studio archea
Park albatros camping

81. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Estudio Lamela & Richard Rogers
T4 - Aereopuerto mardrid

82. CONTRUCCIÓN CON BAMBÚ: EJEMPLOS
Estudio Lamela & Richard Rogers
T4 - Aereopuerto mardrid

83. ORGANISMOS RELACIONADOS CON EL BAMBÚ
 Red Internacional del Bambú y el Ratán (INBAR).
 Fundación Internacional del Bambú (FIB).
 Centro de Investigación de Madera y Guadua (CIBAM).
 Instituto de Investigación Geiger de la construcción sostenible.
 Sociedad Colombiana del Bambú (SCB).
 National Mission on Bambú Applications (NMBA).
 American Bamboo Society (ABS)
 World bamboo (WBO).
 International Bamboo Building Design Competition.
…

84. NORMAS Y OTRAS REFERENCIAS
UNE-EN 13501: (España – Europa)
DIN 4102: (Alemania)
Normas ISO
Norma ISO 22156:2004 Bamboo - Structural Design.
Norma ISO 22157-1:2004 Bamboo – Determination of physical and mechanical properties - Part 1: Requirements.
Norma ISO 22157-2:2004 Bamboo – Determination of physical and mechanical properties – Part 2: Laboratory manual.
Norma E.100 Bambú (Perú)
Proyecto normativo de diseño y construcción con bambú (Perú)
Normas NTC (Colombia)
NTC 5300: Cosecha y poscosecha de los culmos de Gadua angustifolia Kunth.
NTC 5301: Secado e Inmunizado del culmo de Guadua angustifolia Kunth.
NTC 5405: Propagación vegetativa de Guadua angustifolia Kunth.
NTC 5407: Uniones para estructuras construídas en Guadua angustifolia Kunth.
Normas de BIS para las aplicaciones basadas en bambú (India)
Informes Técnicos INBAR:
Diseño de andamios de bambú.
Montaje de andamios de bambú
Técnicas de conservación del bambú
Enfermedades de los bambúes
Metodologías de ensayos.
Métodos de preservación tradicionales del bambú.
…

85. BAMBÚ & BIM
http://tulaykawayan.blogspot.com.es/2011/07/modelling-bamboo-architecture.html
