El documento describe diferentes tipos de cortes, plantas, alzados y vistas utilizados en dibujo técnico y arquitectónico. Explica cortes transversales, longitudinales e isométricos, y cómo se realizan plantas y alzados mediante proyecciones ortogonales. También define escalas, líneas de corte y cotas y sus usos para representar dimensiones y relaciones espaciales en planos.

1. DISENO I.
Mariana Gonzalez Ramirez.
Grupo 15.

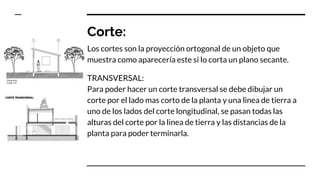

2. Corte:
Los cortes son la proyección ortogonal de un objeto que
muestra como aparecería este si lo corta un plano secante.
TRANSVERSAL:
Para poder hacer un corte transversal se debe dibujar un
corte por el lado mas corto de la planta y una linea de tierra a
uno de los lados del corte longitudinal, se pasan todas las
alturas del corte por la linea de tierra y las distancias de la
planta para poder terminarla.

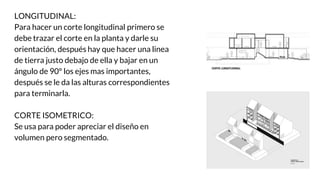

3. LONGITUDINAL:
Para hacer un corte longitudinal primero se
debe trazar el corte en la planta y darle su
orientación, después hay que hacer una linea
de tierra justo debajo de ella y bajar en un
ángulo de 90º los ejes mas importantes,
después se le da las alturas correspondientes
para terminarla.
CORTE ISOMETRICO:
Se usa para poder apreciar el diseño en
volumen pero segmentado.

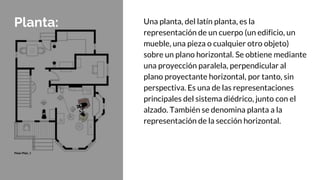

4. Planta: Una planta, del latín planta, es la
representación de un cuerpo (un edificio, un
mueble, una pieza o cualquier otro objeto)
sobre un plano horizontal. Se obtiene mediante
una proyección paralela, perpendicular al
plano proyectante horizontal, por tanto, sin
perspectiva. Es una de las representaciones
principales del sistema diédrico, junto con el
alzado. También se denomina planta a la
representación de la sección horizontal.

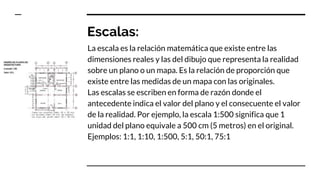

5. Escalas:
La escala es la relación matemática que existe entre las
dimensiones reales y las del dibujo que representa la realidad
sobre un plano o un mapa. Es la relación de proporción que
existe entre las medidas de un mapa con las originales.
Las escalas se escriben en forma de razón donde el
antecedente indica el valor del plano y el consecuente el valor
de la realidad. Por ejemplo, la escala 1:500 significa que 1
unidad del plano equivale a 500 cm (5 metros) en el original.
Ejemplos: 1:1, 1:10, 1:500, 5:1, 50:1, 75:1

6. TIPOS DE ESCALAS:
Existen tres tipos de escalas llamadas:
ESCALA NATURAL:
Es cuando el tamaño físico del objeto representado en el
plano coincide con la realidad. Existen varios formatos
normalizados de planos para procurar que la mayoría de
piezas que se mecanizan estén dibujadas a escala natural; es
decir, escala 1:1.
ESCALA DE REDUCCIÓN:
Se utiliza cuando el tamaño físico del plano es menor que la
realidad. Esta escala se utiliza para representar piezas (E.1:2 o

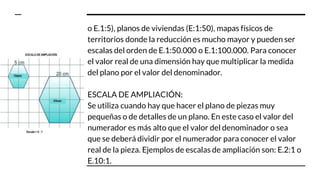

7. o E.1:5), planos de viviendas (E:1:50), mapas físicos de
territorios donde la reducción es mucho mayor y pueden ser
escalas del orden de E.1:50.000 o E.1:100.000. Para conocer
el valor real de una dimensión hay que multiplicar la medida
del plano por el valor del denominador.
ESCALA DE AMPLIACIÓN:
Se utiliza cuando hay que hacer el plano de piezas muy
pequeñas o de detalles de un plano. En este caso el valor del
numerador es más alto que el valor del denominador o sea
que se deberá dividir por el numerador para conocer el valor
real de la pieza. Ejemplos de escalas de ampliación son: E.2:1 o
E.10:1.

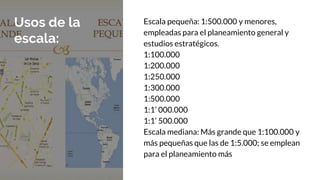

8. Usos de la
escala:
Escala pequeña: 1:500.000 y menores,
empleadas para el planeamiento general y
estudios estratégicos.
1:100.000
1:200.000
1:250.000
1:300.000
1:500.000
1:1’ 000.000
1:1’ 500.000
Escala mediana: Más grande que 1:100.000 y
más pequeñas que las de 1:5.000; se emplean
para el planeamiento más

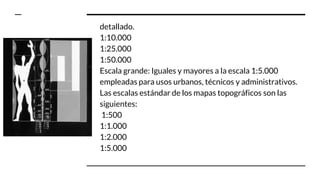

9. detallado.
1:10.000
1:25.000
1:50.000
Escala grande: Iguales y mayores a la escala 1:5.000
empleadas para usos urbanos, técnicos y administrativos.
Las escalas estándar de los mapas topográficos son las
siguientes:
1:500
1:1.000
1:2.000
1:5.000

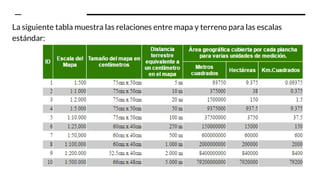

10. La siguiente tabla muestra las relaciones entre mapa y terreno para las escalas
estándar:

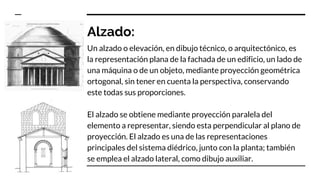

11. Alzado:
Un alzado o elevación, en dibujo técnico, o arquitectónico, es
la representación plana de la fachada de un edificio, un lado de
una máquina o de un objeto, mediante proyección geométrica
ortogonal, sin tener en cuenta la perspectiva, conservando
este todas sus proporciones.
El alzado se obtiene mediante proyección paralela del
elemento a representar, siendo esta perpendicular al plano de
proyección. El alzado es una de las representaciones
principales del sistema diédrico, junto con la planta; también
se emplea el alzado lateral, como dibujo auxiliar.

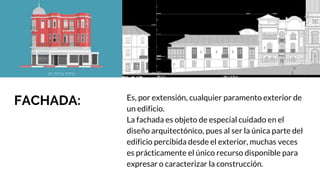

12. FACHADA: Es, por extensión, cualquier paramento exterior de
un edificio.
La fachada es objeto de especial cuidado en el
diseño arquitectónico, pues al ser la única parte del
edificio percibida desde el exterior, muchas veces
es prácticamente el único recurso disponible para
expresar o caracterizar la construcción.

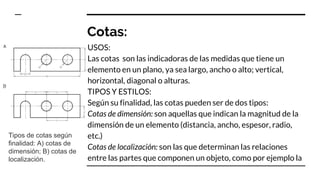

13. Cotas:
USOS:
Las cotas son las indicadoras de las medidas que tiene un
elemento en un plano, ya sea largo, ancho o alto; vertical,
horizontal, diagonal o alturas.
TIPOS Y ESTILOS:
Según su finalidad, las cotas pueden ser de dos tipos:
Cotas de dimensión: son aquellas que indican la magnitud de la
dimensión de un elemento (distancia, ancho, espesor, radio,
etc.)
Cotas de localización: son las que determinan las relaciones
entre las partes que componen un objeto, como por ejemplo la
Tipos de cotas según
finalidad: A) cotas de
dimensión; B) cotas de
localización.

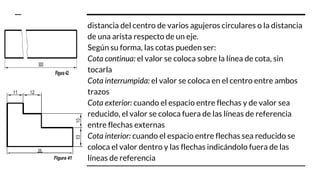

14. distancia del centro de varios agujeros circulares o la distancia
de una arista respecto de un eje.
Según su forma, las cotas pueden ser:
Cota continua: el valor se coloca sobre la línea de cota, sin
tocarla
Cota interrumpida: el valor se coloca en el centro entre ambos
trazos
Cota exterior: cuando el espacio entre flechas y de valor sea
reducido, el valor se coloca fuera de las líneas de referencia
entre flechas externas
Cota interior: cuando el espacio entre flechas sea reducido se
coloca el valor dentro y las flechas indicándolo fuera de las
líneas de referencia

15. Lineas de corte:
Se llama línea de corte a la línea imaginaria que indica el lugar
por donde será cortado el papel después de impreso.
USOS:
La línea marca el tamaño final del impreso o el límite de la
publicación. Debe ser determinada desde el momento mismo
de la planeación del diseño y se conserva estable a lo largo de
todo el proceso de producción.

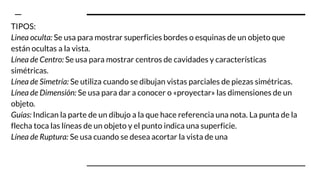

16. TIPOS:
Linea oculta: Se usa para mostrar superficies bordes o esquinas de un objeto que
están ocultas a la vista.
Línea de Centro: Se usa para mostrar centros de cavidades y características
simétricas.
Línea de Simetría: Se utiliza cuando se dibujan vistas parciales de piezas simétricas.
Línea de Dimensión: Se usa para dar a conocer o «proyectar» las dimensiones de un
objeto.
Guías: Indican la parte de un dibujo a la que hace referencia una nota. La punta de la
flecha toca las líneas de un objeto y el punto indica una superficie.
Línea de Ruptura: Se usa cuando se desea acortar la vista de una

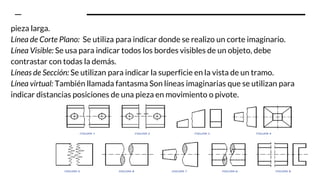

17. pieza larga.
Línea de Corte Plano: Se utiliza para indicar donde se realizo un corte imaginario.
Línea Visible: Se usa para indicar todos los bordes visibles de un objeto, debe
contrastar con todas la demás.
Líneas de Sección: Se utilizan para indicar la superficie en la vista de un tramo.
Línea virtual: También llamada fantasma Son líneas imaginarias que se utilizan para
indicar distancias posiciones de una pieza en movimiento o pivote.
