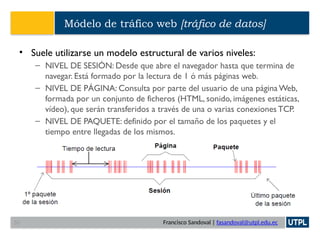

Módelo de tráfico web [tráfico de datos]
• Suele utilizarse un modelo estructural de varios niveles:
– NIVEL DE SESIÓN: Desde que abre el navegador hasta que termina de
navegar. Está formado por la lectura de 1 ó más páginas web.
– NIVEL DE PÁGINA: Consulta por parte del usuario de una página Web,
formada por un conjunto de ficheros (HTML, sonido, imágenes estáticas,
vídeo), que serán transferidos a través de una o varias conexiones TCP.
– NIVEL DE PAQUETE: definido por el tamaño de los paquetes y el
tiempo entre llegadas de los mismos.
33](https://image.slidesharecdn.com/0pvaintroduccion-251121144330-09c65d70/85/0_PVA_Introduccion-a-probabilidad-y-variables-aleatorias-29-320.jpg)

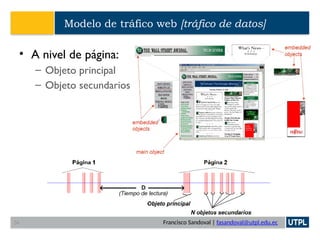

![Francisco Sandoval | fasandoval@utpl.edu.ec
Modelo de tráfico web [tráfico de datos]
• A nivel de página:
– Objeto principal
– Objeto secundarios
34](https://image.slidesharecdn.com/0pvaintroduccion-251121144330-09c65d70/85/0_PVA_Introduccion-a-probabilidad-y-variables-aleatorias-30-320.jpg)

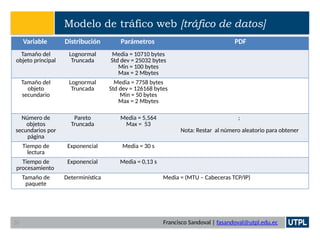

![Francisco Sandoval | fasandoval@utpl.edu.ec
Modelo de tráfico web [tráfico de datos]
Variable Distribución Parámetros PDF
Tamaño del
objeto principal
Lognormal
Truncada
Media = 10710 bytes
Std dev = 25032 bytes
Min = 100 bytes
Max = 2 Mbytes
Tamaño del
objeto
secundario
Lognormal
Truncada
Media = 7758 bytes
Std dev = 126168 bytes
Min = 50 bytes
Max = 2 Mbytes
Número de
objetos
secundarios por
página
Pareto
Truncada
Media = 5,564
Max = 53
;
Nota: Restar al número aleatorio para obtener
Tiempo de
lectura
Exponencial Media = 30 s
Tiempo de
procesamiento
Exponencial Media = 0,13 s
Tamaño de
paquete
Determinística Media = (MTU – Cabeceras TCP/IP)
35](https://image.slidesharecdn.com/0pvaintroduccion-251121144330-09c65d70/85/0_PVA_Introduccion-a-probabilidad-y-variables-aleatorias-31-320.jpg)
![Francisco Sandoval | fasandoval@utpl.edu.ec
Referencias
[1] ALBUQUERQUE, J. P.A.; FORTES, J. M.; FINAMORE,W.A.
(1993) Modelos Probabilísticos em Engenharia Elétrica;
Rio de Janeiro: Publicação CETUC.
[2] Ejemplos de Tráfico: Simulación de protocolos de enrutamiento
para redes móviles ad-hoc mediante herramientas de simulación NS-
3, Modelo de Servicios, Universidad de Málaga, 2014.
48](https://image.slidesharecdn.com/0pvaintroduccion-251121144330-09c65d70/85/0_PVA_Introduccion-a-probabilidad-y-variables-aleatorias-40-320.jpg)
Subido porFrancisco Sandoval
0_PVA_Introduccion a probabilidad y variables aleatorias
Universidad Técnica Particular de Loja, Carera de Telecomunicaciones, Probabilidad y Variables Aleatorias, Oct25-feb26.
Más contenido relacionado
Similar a 0_PVA_Introduccion a probabilidad y variables aleatorias
0_PVA_Introduccion a probabilidad y variables aleatorias
- 1. Probabilidad y VariablesAleatorias Capítulo 0: Introducción Departamento de Ciencias de la Computación y Electrónica Universidad Técnica Particular de Loja Loja, Ecuador fasandoval@utpl.edu.ec https://sites.google.com/view/fasandovaln 2025 CARRERA DE TELECOMUNICACIONES

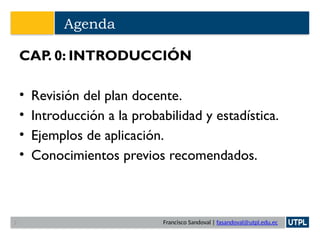

- 2. Francisco Sandoval |fasandoval@utpl.edu.ec Agenda CAP. 0: INTRODUCCIÓN • Revisión del plan docente. • Introducción a la probabilidad y estadística. • Ejemplos de aplicación. • Conocimientos previos recomendados. 2
- 3. Francisco Sandoval |fasandoval@utpl.edu.ec Plan docente 3
- 4.
- 5. Francisco Sandoval |fasandoval@utpl.edu.ec “La caja aleatoria” • Escribe una pregunta curiosa o divertida relacionada con la vida cotidiana, probabilidad o el azar, por ejemplo: – ¿Qué situación de tu vida crees que tiene baja probabilidad de repetirse? – ¿Cuál ha sido tu decisión más “aleatoria” o inesperada hasta ahora? – ¿Qué evento improbable te gustaría que ocurriera este semestre? 5

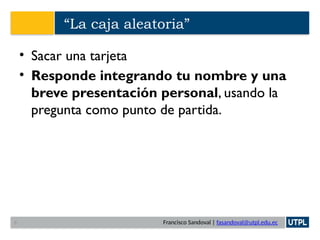

- 6. Francisco Sandoval |fasandoval@utpl.edu.ec “La caja aleatoria” • Sacar una tarjeta • Responde integrando tu nombre y una breve presentación personal, usando la pregunta como punto de partida. 6
- 7. Francisco Sandoval |fasandoval@utpl.edu.ec Azar Se mueve, cambia de forma, crece, decrece todo sin causa aparente. Se podría predecir un patrón, o modelo matemático? «La vida no es así». «Algunas veces las cosas que suceden no se podrían haber previsto» Fuente: Mlodinow, L. (2009). O andar do bêbado 8
- 8. Francisco Sandoval |fasandoval@utpl.edu.ec Azar: Andar de un borracho 9
- 9. Francisco Sandoval |fasandoval@utpl.edu.ec Azar: Movimiento browniano Agua Caliente Agua fría 11

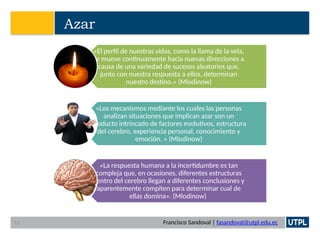

- 10. Francisco Sandoval |fasandoval@utpl.edu.ec Azar «El perfil de nuestras vidas, como la llama de la vela, se mueve continuamente hacia nuevas direcciones a causa de una variedad de sucesos aleatorios que, junto con nuestra respuesta a ellos, determinan nuestro destino.» (Mlodinow) «Los mecanismos mediante los cuales las personas analizan situaciones que implican azar son un producto intrincado de factores evolutivos, estructura del cerebro, experiencia personal, conocimiento y emoción. » (Mlodinow) «La respuesta humana a la incertidumbre es tan compleja que, en ocasiones, diferentes estructuras dentro del cerebro llegan a diferentes conclusiones y aparentemente compiten para determinar cual de ellas domina». (Mlodinow) 12
- 11. Francisco Sandoval |fasandoval@utpl.edu.ec Azar: «Adivinanza de probabilidad» Predecir si el siguiente miembro de la secuencia será rojo o verde. Los colores aparecen con diferente probabilidad, por lo demás sin ninguna pauta. vs ¿Quién ganará? 13

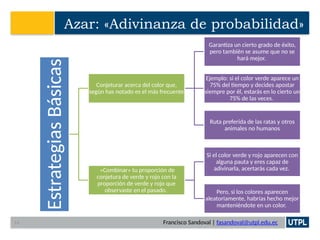

- 12. Francisco Sandoval |fasandoval@utpl.edu.ec Azar: «Adivinanza de probabilidad» Estrategias Básicas Conjeturar acerca del color que, según has notado es el más frecuente Garantiza un cierto grado de éxito, pero también se asume que no se hará mejor. Ejemplo: si el color verde aparece un 75% del tiempo y decides apostar siempre por él, estarás en lo cierto un 75% de las veces. Ruta preferida de las ratas y otros animales no humanos «Combinar» tu proporción de conjetura de verde y rojo con la proporción de verde y rojo que observaste en el pasado. Si el color verde y rojo aparecen con alguna pauta y eres capaz de adivinarla, acertarás cada vez. Pero, si los colores aparecen aleatoriamente, habrías hecho mejor manteniéndote en un color. 14
- 13. Francisco Sandoval |fasandoval@utpl.edu.ec Azar: «Adivinanza de probabilidad» Los humanos normalmente tratan de adivinar la pauta, y el proceso nos permite ser superados por una rata. 15
- 14. Francisco Sandoval |fasandoval@utpl.edu.ec Azar: Reproducción aleatoria La verdadera aleatoriedad a veces produce repeticiones, pero escuchar la misma o mismas canciones del mismo artista sonar una y otra vez provocaba que sus usuarios creyeran que el barajador no era aleatorio. De modo que lo hicieron "menos aleatorio para que pareciese más aleatorio" explicó el fundador de Apple, Stephen Jobs.. 16
- 15. Francisco Sandoval |fasandoval@utpl.edu.ec Invitación a leer 17

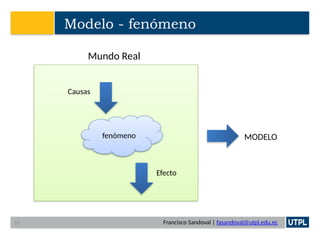

- 16. Francisco Sandoval |fasandoval@utpl.edu.ec Modelo - fenómeno fenómeno Mundo Real Causas Efecto MODELO 18

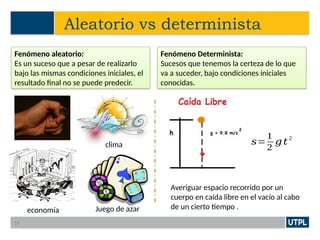

- 17. Aleatorio vs determinista Fenómenoaleatorio: Es un suceso que a pesar de realizarlo bajo las mismas condiciones iniciales, el resultado final no se puede predecir. economía Juego de azar clima Fenómeno Determinista: Sucesos que tenemos la certeza de lo que va a suceder, bajo condiciones iniciales conocidas. Averiguar espacio recorrido por un cuerpo en caída libre en el vacío al cabo de un cierto tiempo . 𝑠= 1 2 𝑔𝑡 2 19
- 18. Francisco Sandoval |fasandoval@utpl.edu.ec Probabilidad Def 1: Medida de la oportunidad o probabilidad con la que podemos esperar que un suceso ocurra. (Murray R.) Def 2: Propone modelos para los fenómenos aleatorios, es decir, los que se pueden predecir con certeza, y estudia sus consecuencias lógicas http://www.estadisticaparatodos.es 20
- 19. Francisco Sandoval |fasandoval@utpl.edu.ec Estadística Ofrece métodos y técnicas que permiten entender los datos a partir de modelos http://www.estadisticaparatodos.es 21
- 20. Francisco Sandoval |fasandoval@utpl.edu.ec Estadística «Si Juan se come dos pollos y Pepe ninguno, la estadística dirá que tocaban a uno por cabeza» «Las estadísticas son como los bikinis, lo que muestran es sugerente, pero lo que esconden es vital» (Aaron Levenstein). Es importante definir los datos para resolver un problema? 22
- 21. Francisco Sandoval |fasandoval@utpl.edu.ec Probabilidad y estadística El Cálculo de las probabilidades es una teoría matemática y la Estadística es una ciencia aplicada donde hay que dar un contenido concreto a la noción de probabilidad http://www.estadisticaparatodos.es 24 Monty Hall Problem

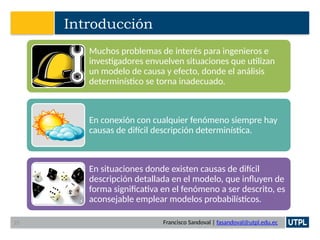

- 22. Francisco Sandoval |fasandoval@utpl.edu.ec Introducción Muchos problemas de interés para ingenieros e investigadores envuelven situaciones que utilizan un modelo de causa y efecto, donde el análisis determinístico se torna inadecuado. En conexión con cualquier fenómeno siempre hay causas de difícil descripción determinística. En situaciones donde existen causas de difícil descripción detallada en el modelo, que influyen de forma significativa en el fenómeno a ser descrito, es aconsejable emplear modelos probabilísticos. 25
- 23.
- 24.

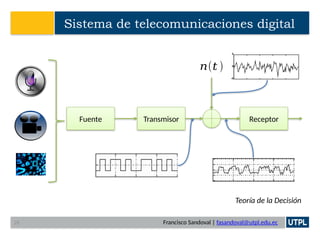

- 25. Francisco Sandoval |fasandoval@utpl.edu.ec Sistema de telecomunicaciones digital Teoría de la Decisión Fuente Transmisor Receptor 𝑛(𝑡 ) 28

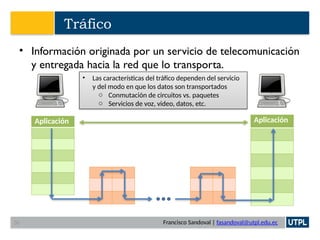

- 26. Francisco Sandoval |fasandoval@utpl.edu.ec Tráfico • Información originada por un servicio de telecomunicación y entregada hacia la red que lo transporta. Aplicación Aplicación • Las características del tráfico dependen del servicio y del modo en que los datos son transportados o Conmutación de circuitos vs. paquetes o Servicios de voz, video, datos, etc. 30

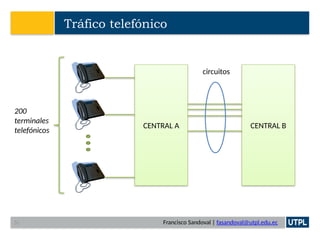

- 27. Francisco Sandoval |fasandoval@utpl.edu.ec Tráfico telefónico CENTRAL A CENTRAL B 200 terminales telefónicos circuitos 31

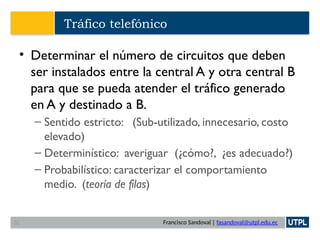

- 28. Francisco Sandoval |fasandoval@utpl.edu.ec Tráfico telefónico • Determinar el número de circuitos que deben ser instalados entre la central A y otra central B para que se pueda atender el tráfico generado en A y destinado a B. – Sentido estricto: (Sub-utilizado, innecesario, costo elevado) – Determinístico: averiguar (¿cómo?, ¿es adecuado?) – Probabilístico: caracterizar el comportamiento medio. (teoría de filas) 32
- 29. Francisco Sandoval |fasandoval@utpl.edu.ec Módelo de tráfico web [tráfico de datos] • Suele utilizarse un modelo estructural de varios niveles: – NIVEL DE SESIÓN: Desde que abre el navegador hasta que termina de navegar. Está formado por la lectura de 1 ó más páginas web. – NIVEL DE PÁGINA: Consulta por parte del usuario de una página Web, formada por un conjunto de ficheros (HTML, sonido, imágenes estáticas, vídeo), que serán transferidos a través de una o varias conexiones TCP. – NIVEL DE PAQUETE: definido por el tamaño de los paquetes y el tiempo entre llegadas de los mismos. 33
- 30. Francisco Sandoval |fasandoval@utpl.edu.ec Modelo de tráfico web [tráfico de datos] • A nivel de página: – Objeto principal – Objeto secundarios 34
- 31. Francisco Sandoval |fasandoval@utpl.edu.ec Modelo de tráfico web [tráfico de datos] Variable Distribución Parámetros PDF Tamaño del objeto principal Lognormal Truncada Media = 10710 bytes Std dev = 25032 bytes Min = 100 bytes Max = 2 Mbytes Tamaño del objeto secundario Lognormal Truncada Media = 7758 bytes Std dev = 126168 bytes Min = 50 bytes Max = 2 Mbytes Número de objetos secundarios por página Pareto Truncada Media = 5,564 Max = 53 ; Nota: Restar al número aleatorio para obtener Tiempo de lectura Exponencial Media = 30 s Tiempo de procesamiento Exponencial Media = 0,13 s Tamaño de paquete Determinística Media = (MTU – Cabeceras TCP/IP) 35

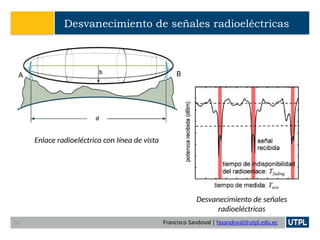

- 32. Francisco Sandoval |fasandoval@utpl.edu.ec Desvanecimiento de señales radioeléctricas A B Enlace radioeléctrico con línea de vista Desvanecimiento de señales radioeléctricas 36

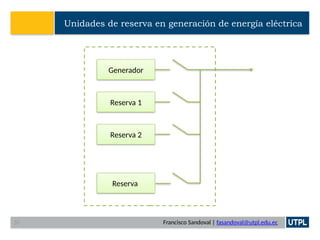

- 33. Francisco Sandoval |fasandoval@utpl.edu.ec Unidades de reserva en generación de energía eléctrica Generador Reserva 1 Reserva 2 Reserva 37

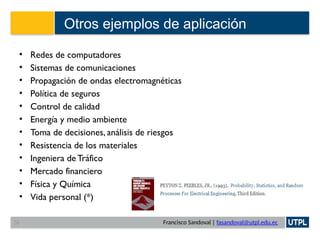

- 34. Francisco Sandoval |fasandoval@utpl.edu.ec Otros ejemplos de aplicación • Redes de computadores • Sistemas de comunicaciones • Propagación de ondas electromagnéticas • Política de seguros • Control de calidad • Energía y medio ambiente • Toma de decisiones, análisis de riesgos • Resistencia de los materiales • Ingeniera de Tráfico • Mercado financiero • Física y Química • Vida personal (*) 38
- 35.
- 36. Francisco Sandoval |fasandoval@utpl.edu.ec Conocimientos previos recomendados • Se recomienda al estudiante haber aprobado las componentes de Análisis matemático univariado, y Álgebra lineal • Además, se recomienda tener conocimiento de los siguientes temas: • Fundamentos matemáticos: Teoría de conjuntos, función de variable real, derivación, integración, álgebra matricial, análisis de Fourier de sistemas en tiempo continuo y en tiempo discreto. • Señales y Sistemas: Señales continuas y discretas, respuesta al impulso, respuesta frecuencial, sistemas lineales invariantes en el tiempo, convolución, función de transferencia. 42
- 37. Francisco Sandoval |fasandoval@utpl.edu.ec Recomendación: Numb3s (Video) Episode 1-01: Pilot Episode Los Angeles FBI agent Don Eppes recruits his mathematical genius brother Charlie to help him solve crimes. In the debut episode, a serial rapist begins killing his victims, terrorizing the area, so the brothers work to pinpoint the suspect's point of origin by using a math equation based on the various crime-scene locations. Math used: geographic profiling, probability theory, eleven-dimensional supergravity theory, projectile motion. Fuente: http://numb3rs.wolfram.com/season1.html 43

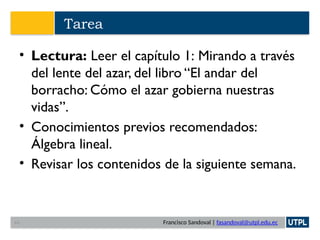

- 38. Francisco Sandoval |fasandoval@utpl.edu.ec Tarea • Lectura: Leer el capítulo 1: Mirando a través del lente del azar, del libro “El andar del borracho: Cómo el azar gobierna nuestras vidas”. • Conocimientos previos recomendados: Álgebra lineal. • Revisar los contenidos de la siguiente semana. 44
- 39.
- 40. Francisco Sandoval |fasandoval@utpl.edu.ec Referencias [1] ALBUQUERQUE, J. P.A.; FORTES, J. M.; FINAMORE,W.A. (1993) Modelos Probabilísticos em Engenharia Elétrica; Rio de Janeiro: Publicação CETUC. [2] Ejemplos de Tráfico: Simulación de protocolos de enrutamiento para redes móviles ad-hoc mediante herramientas de simulación NS- 3, Modelo de Servicios, Universidad de Málaga, 2014. 48
- 41. Esta obra estabajo licencia Creative Commons de Reconocimiento, No Comercial y Sin Obras Derivadas, Ecuador 3.0 www.creativecommons.org 49 fasandoval@utpl.edu.ec https://sites.google.com/view/fasandovaln
