CURSO DE OPERADOR AUXILIAR
PARA
LA ACTIVIDAD HIDROCARBURIFERA

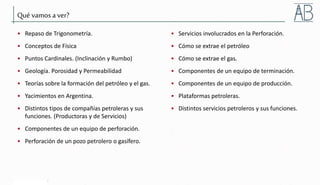

Qué vamos a ver?
• Repaso de Trigonometría.
• Conceptos de Física
• Puntos Cardinales. (Inclinación y Rumbo)
• Geología. Porosidad y Permeabilidad
• Teorías sobre la formación del petróleo y el gas.
• Yacimientos en Argentina.
• Distintos tipos de compañías petroleras y sus
funciones. (Productoras y de Servicios)
• Componentes de un equipo de perforación.
• Perforación de un pozo petrolero o gasífero.
• Servicios involucrados en la Perforación.
• Cómo se extrae el petróleo
• Cómo se extrae el gas.
• Componentes de un equipo de terminación.
• Componentes de un equipo de producción.
• Plataformas petroleras.
• Distintos servicios petroleros y sus funciones.

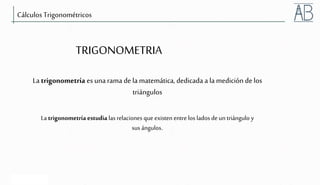

Cálculos Trigonométricos
TRIGONOMETRIA
La trigonometría es unarama de la matemática, dedicada a la medición de los
triángulos
La trigonometría estudia las relaciones que existen entre los lados de un triángulo y
sus ángulos.

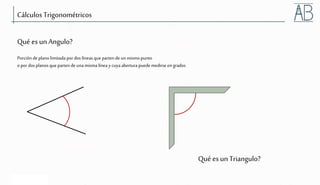

Qué es un Angulo?
Porción de plano limitada por dos líneas que parten deun mismo punto
o por dos planos que parten de una misma línea ycuya aberturapuede medirse en grados
Qué es un Triangulo?

Con la información dada, rellenar los espacios en blanco
A
C
B
W
A B C W
1 20 30
2 20 30
3 15 30
4 30 20
Sen W =
Cat Op
Hyp
Cos W =
Cat Ady
Hyp
Tan W =
Cat Op
Cat Ady
W = Arc Tan
Cat Op
Cat Ady

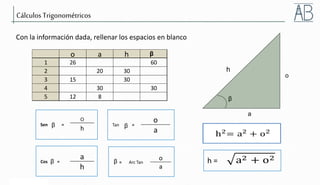

Sen =
O
h
Cos =
a
h
Tan =
o
a
= Arc Tan
o
a
β
h
o
a
β
β
β
β h =
o a h
1 26 60
2 20 30
3 15 30
4 30 30
5 12 8
β
Con la información dada, rellenar los espacios en blanco

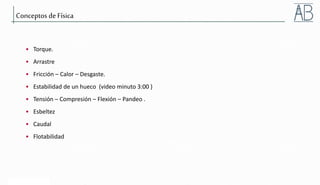

Conceptos de Física
• Torque.
• Arrastre
• Fricción – Calor – Desgaste.
• Estabilidad de un hueco (video minuto 3:00 )
• Tensión – Compresión – Flexión – Pandeo .
• Esbeltez
• Caudal
• Flotabilidad

Definición de Torque
TORQUE:
- El concepto de torque nace dela lengua inglesa y no ha sido contemplado por la RAE.Podríasertraducido como “Esfuerzode Torsión”.
- Se calcula enbase a una fuerzatangencialal movimiento multiplicada por la distancia al centro del mismo.
F
d
F x d = TQ
[N] x [m] = [Nm]
[Lbs] x [ft] = [Lbs.ft]
[Kg] x [m] = [Kgm]

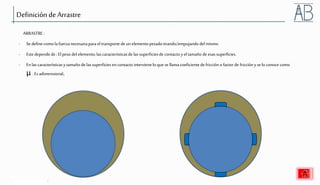

Definición de Arrastre
ARRASTRE :
- Se define como la fuerza necesariapara el transporte deun elementopesadotirando/empujando del mismo.
- Estedependede : Elpeso delelemento;las característicasde las superficiesde contacto y eltamaño de esassuperficies.
- Enlas característicasy tamaño de lassuperficiesencontacto intervienelo que sellama coeficientede fricción o factor de fricción y selo conoce como
μ . Esadimensional.

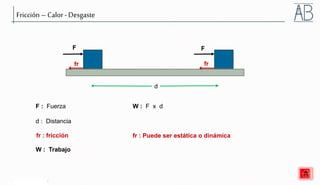

Fricción – Calor - Desgaste
d
F F
fr fr
F : Fuerza
d : Distancia
fr : fricción
W : F x d
W : Trabajo
fr : Puede ser estática o dinámica

Estabilidad de un hueco
https://www.youtube.com/watch?v=mMhiFnPx3ic

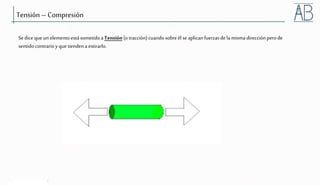

Tensión – Compresión
Sedicequeun elemento estásometidoaTensión(otracción) cuandosobreél seaplicanfuerzasdelamisma dirección perode
sentidocontrarioyque tienden aestirarlo.

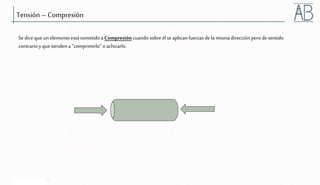

Tensión – Compresión
Sedicequeun elemento estásometidoaCompresióncuandosobreél seaplicanfuerzasde lamisma dirección perodesentido
contrarioyque tienden a“comprimirlo”o achicarlo.

Flexión - Pandeo
Si aesa varasele aplicanfuerzascomo lasindicadasconlas flechas,tenderáaflexionarse.
Una partedeella estarásometida acompresióny otraatracción

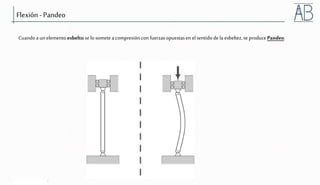

Flexión - Pandeo
Cuandoa unelemento esbelto selo someteacompresióncon fuerzasopuestasen el sentidodela esbeltez,seproducePandeo.

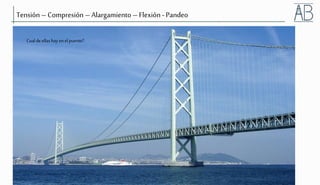

Tensión – Compresión – Alargamiento – Flexión - Pandeo
Cual de ellas hayenel puente?

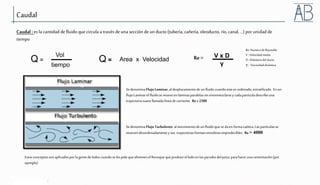

Caudal
Caudal : es la cantidad defluido que circulaa través de una sección de un ducto (tubería, cañería, oleoducto, río,canal, …) por unidad de
tiempo
Q =
Vol
tiempo
Q = Area x Velocidad
SedenominaFlujo Laminar,aldesplazamientodeunfluidocuandoestees ordenado,estratificado. En un
flujoLaminarelfluidose mueveen láminasparalelassinentremezclarsey cadapartículadescribeuna
trayectoriasuavellamadalíneadecorriente. Re≤2300
SedenominaFlujo Turbulento almovimientodeun fluidoque sedaen formacaótica.Laspartículasse
muevendesordenadamenteysus trayectoriasformanremolinosimpredecibles. Re> 4000
Re= V x D
γ
Re:Numerode Reynolds
V : Velocidadmedia
D : Diámetrodel ducto
γ : Viscosidaddinámica
Estosconceptossonaplicadosporlagentedelodoscuandose lespideque eliminenel Revoqueque produceellodoen lasparedesdelpozo, parahaceruna cementación(por
ejemplo)

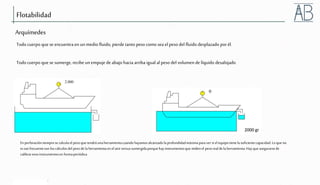

Flotabilidad
Todo cuerpo que se encuentra en un medio fluido, pierde tanto peso como sea el peso del fluido desplazado por él.
Todo cuerpo que se sumerge, recibe un empujede abajo hacia arriba igual al peso del volumende líquido desalojado
Arquímedes
En perforaciónsiemprese calculael pesoque tendráunaherramientacuandohayamosalcanzadolaprofundidadmáximaparaver sielequipotienelasuficientecapacidad.Lo queno
es tanfrecuentesonloscálculosdel pesodela herramientaenelaireversussumergidaporquehayinstrumentosque midenel pesorealdelaherramienta.Hayque asegurarsede
calibraresosinstrumentosen formaperiódica

Puntos Cardinales
• El N siempre está hacia arriba
• Los Azimuth se miden desde el N en
sentido horario
• Los Azimuth van de 0 a 360°.
• Cuando hablamos de cuadrante, los
ángulos van de 0 a 90°.
• Los cuadrantes se miden desde el eje N o
del eje S
N
S
W E
NW NE
SW SE
90°

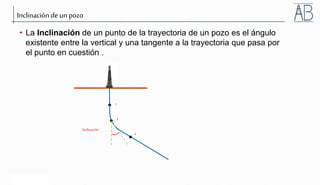

Inclinaciónde un pozo
• La Inclinación de un punto de la trayectoria de un pozo es el ángulo
existente entre la vertical y una tangente a la trayectoria que pasa por
el punto en cuestión .
1
2
3
Inclinación

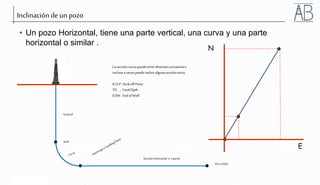

Inclinaciónde un pozo
• Un pozo Horizontal, tiene una parte vertical, una curva y una parte
horizontal o similar .
Laseccióncurvapuede tenerdistintascurvaturase
inclusoavecespuedeincluiralgunasecciónrecta.
K.O.P:Kick offPoint
TD :TotalDpth
EOW : End ofWell
KOP
SecciónHorizontal o Lateral
Vertical
TDo EOW
N
E

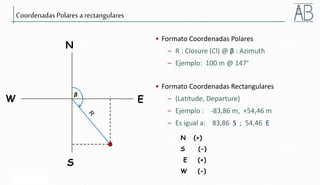

Coordenadas Polares a rectangulares
• Formato Coordenadas Polares
– R : Closure (Cl) @ β : Azimuth
– Ejemplo: 100 m @ 147°
• Formato Coordenadas Rectangulares
– (Latitude, Departure)
– Ejemplo : -83,86 m, +54,46 m
– Es igual a: 83,86 S ; 54,46 E
N (+)
S (-)
E (+)
W (-)
N
W
S
E

Coordenadas Rectangulares a Polares
• Formato Coordenadas Rectangulares
– (Latitude, Departure)
– Example : -83,87 m, +54,46 m
– Es igual a: 83,87 S ; 54,46 E
– R : Closure (Cl) @ β : Azimuth
• R = Closure = Latitude2 + Departure2
•β = Az = 90° + arc tg ( Lat / Dep)
– 100 m @ 147°
N
W
S
E

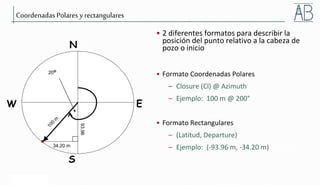

Coordenadas Polares y rectangulares
• 2 diferentes formatos para describir la
posición del punto relativo a la cabeza de
pozo o inicio
– Closure (Cl) @ Azimuth
– Ejemplo: 100 m @ 200°
• Formato Rectangulares
– (Latitud, Departure)
– Ejemplo: (-93.96 m, -34.20 m)
200o
93.96 m
N
W
20o
34.20 m
E
S
93,96
