Este documento describe una investigación sobre el diseño de mezclas de concreto hidráulico. Explica los diferentes tipos de fallas que pueden ocurrir en cilindros de concreto sometidos a pruebas de compresión, como fallas cónicas, transversales, columnares o una combinación de estas. También analiza los factores que pueden afectar los resultados de las pruebas, como los procesos de fabricación, la composición de los materiales y la temperatura.

1. INVESTIGACION DISEÑO DE
MEZCLA DE CONCRETO
HIDRAULICO

2. 1
LABORATORIO DE CONCRETO
REFORZADO
Universidad Católica De Honduras Nuestra
Señora Reina De La Paz
Campus:
Santa Rosa De Lima
Catedra:
Laboratorio De Concreto Reforzado
Sección:1002
Catedrática:
Ing. Karla Villanueva
Estudiante:
Franie Yazunith
Mateo Castellanos
1301200300202
Lugar y Fecha:
Gracias Lempira
19 de marzo del 2022

3. 2
LABORATORIO DE CONCRETO
REFORZADO
Los tipos de fallas pueden ocurrir en esta prueba de cilindros se da porque el
concreto presenta generalmente distintos tipos de fallas en su estructura
dependiendo de la carga aplicada y su tiempo de curado
• la falla cónica se observa cuando se logra aplicar una carga de compresión a un
cilindro de concreto bien preparado estas son conocidas por ser buenas fallas
• la falla transversal ocurre cuando es aplicada una fuerza y está se convierte en
una falla cortante sobrepasando su límite establecido
• falla columnar ocurre cuando el cilindro no fue bien nivelado o por
imperfecciones del material
• falla cónica y columnar pasa en cilindros de concreto que llega a presentar una
carga prominente o abultada
• falla cónica transversal se presenta por desviaciones en el centro de los
cilindros de concreto los factores pueden afectar los resultados de esta
práctica son diferentes procesos de manufactura de los cilindros la
composición química de los materiales empleados en su fabricación los
defectos internos y la temperatura en el momento de que se realizó la práctica
Efectos Por Carga
el proceso de degradación ante la carga del concreto incluye los micro
agrietamientos del mismo los cuales se mantienen estables hasta
aproximadamente el 30% de la carga final, sin embargo, con porcentajes
mayores a esta, estos agrietamientos comienzan a incrementar el número,
longitud y ancho. A esta etapa se le conoce como propagación nieta del
agrietamiento.
Tipos De Fallas

4. 3
LABORATORIO DE CONCRETO
REFORZADO
cuando la carga aplicada alcanza entre el 70 y el 90% de la carga final las grietas se
propagan a través de la pasta de cemento y se unen con las grietas de adherencia
formando patrones continuas y agrietamiento en una etapa rápida de propagación
de agrietamientos hasta alcanzar la falla del material.

5. 4
LABORATORIO DE CONCRETO
REFORZADO

6. 5
LABORATORIO DE CONCRETO
REFORZADO

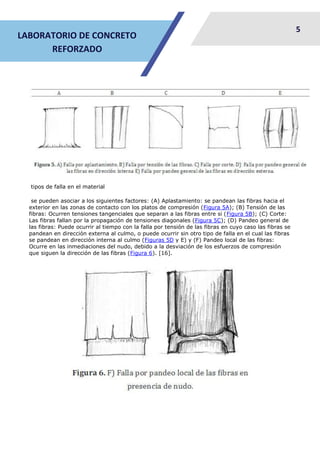

tipos de falla en el material
se pueden asociar a los siguientes factores: (A) Aplastamiento: se pandean las fibras hacia el
exterior en las zonas de contacto con los platos de compresión (Figura 5A); (B) Tensión de las
fibras: Ocurren tensiones tangenciales que separan a las fibras entre si (Figura 5B); (C) Corte:
Las fibras fallan por la propagación de tensiones diagonales (Figura 5C); (D) Pandeo general de
las fibras: Puede ocurrir al tiempo con la falla por tensión de las fibras en cuyo caso las fibras se
pandean en dirección externa al culmo, o puede ocurrir sin otro tipo de falla en el cual las fibras
se pandean en dirección interna al culmo (Figuras 5D y E) y (F) Pandeo local de las fibras:
Ocurre en las inmediaciones del nudo, debido a la desviación de los esfuerzos de compresión
que siguen la dirección de las fibras (Figura 6). [16].

7. 6
LABORATORIO DE CONCRETO
REFORZADO

8. 7
LABORATORIO DE CONCRETO
REFORZADO
http://ve.scielo.org/scielo.php?script=sci_arttext&pid=S0254-07702016000200002
pdf-falla-de-cilindros_compress
https://repositoriotec.tec.ac.cr/bitstream/handle/2238/10045/determinacion_pro
piedades_fisico_mecanicas_vigas_concreto_reforzado_implementacion_cementos.
pdf?sequence=1&isAllowed=y
ASTM C 39 [5] Norma
Bibliografía
