1. INGENIERIA CIVIL

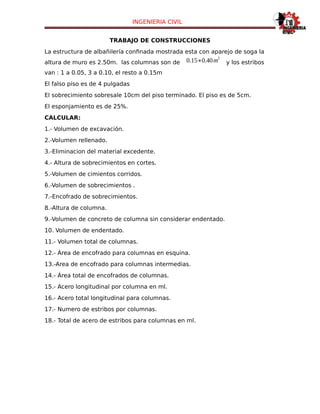

TRABAJO DE CONSTRUCCIONES

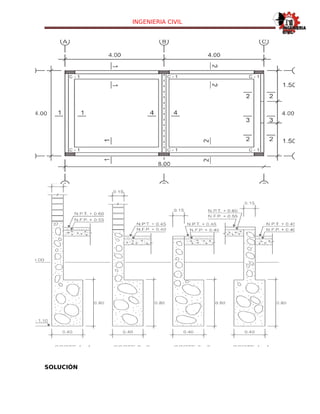

La estructura de albañilería confinada mostrada esta con aparejo de soga la
altura de muro es 2.50m. las columnas son de 0.15∗0.40m
2
y los estribos
van : 1 a 0.05, 3 a 0.10, el resto a 0.15m
El falso piso es de 4 pulgadas
El sobrecimiento sobresale 10cm del piso terminado. El piso es de 5cm.
El esponjamiento es de 25%.
CALCULAR:
1.- Volumen de excavación.
2.-Volumen rellenado.
3.-Eliminacion del material excedente.
4.- Altura de sobrecimientos en cortes.
5.-Volumen de cimientos corridos.
6.-Volumen de sobrecimientos .
7.-Encofrado de sobrecimientos.
8.-Altura de columna.
9.-Volumen de concreto de columna sin considerar endentado.
10. Volumen de endentado.
11.- Volumen total de columnas.
12.- Área de encofrado para columnas en esquina.
13.-Area de encofrado para columnas intermedias.
14.- Área total de encofrados de columnas.
15.- Acero longitudinal por columna en ml.
16.- Acero total longitudinal para columnas.
17.- Numero de estribos por columnas.
18.- Total de acero de estribos para columnas en ml.

2. INGENIERIA CIVIL
SOLUCIÓN

3. INGENIERIA CIVIL

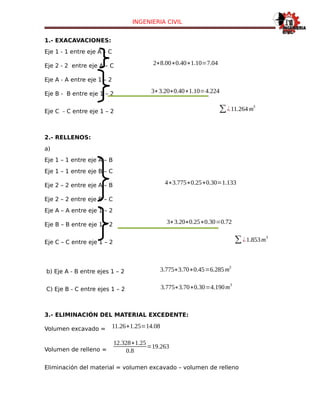

1.- EXACAVACIONES:
Eje 1 - 1 entre eje A – C
Eje 2 - 2 entre eje A – C 2∗8.00∗0.40∗1.10=7.04
Eje A - A entre eje 1 – 2
Eje B - B entre eje 1 – 2 3∗3.20∗0.40∗1.10=4.224
Eje C - C entre eje 1 – 2 ∑¿11.264 m
3
2.- RELLENOS:
a)
Eje 1 – 1 entre eje A – B
Eje 1 – 1 entre eje B – C
Eje 2 – 2 entre eje A – B 4∗3.775∗0.25∗0.30=1.133
Eje 2 – 2 entre eje B – C
Eje A – A entre eje 1 – 2
Eje B – B entre eje 1 – 2 3∗3.20∗0.25∗0.30=0.72
Eje C – C entre eje 1 – 2 ∑¿1.853m
3
b) Eje A - B entre ejes 1 – 2 3.775∗3.70∗0.45=6.285m
3
C) Eje B - C entre ejes 1 – 2 3.775∗3.70∗0.30=4.190m
3
3.- ELIMINACIÓN DEL MATERIAL EXCEDENTE:
Volumen excavado = 11.26∗1.25=14.08
Volumen de relleno =
12.328∗1.25
0.8
=19.263
Eliminación del material = volumen excavado – volumen de relleno

4. INGENIERIA CIVIL

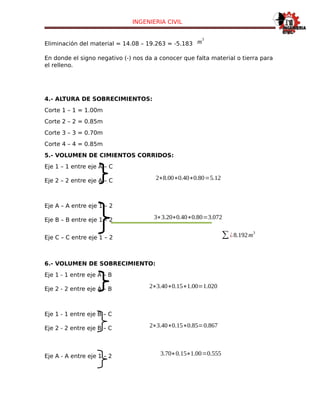

Eliminación del material = 14.08 – 19.263 = -5.183 m
3
En donde el signo negativo (-) nos da a conocer que falta material o tierra para
el relleno.
4.- ALTURA DE SOBRECIMIENTOS:
Corte 1 – 1 = 1.00m
Corte 2 – 2 = 0.85m
Corte 3 – 3 = 0.70m
Corte 4 – 4 = 0.85m
5.- VOLUMEN DE CIMIENTOS CORRIDOS:
Eje 1 – 1 entre eje A – C
Eje 2 – 2 entre eje A – C 2∗8.00∗0.40∗0.80=5.12
Eje A – A entre eje 1 – 2
Eje B – B entre eje 1 – 2 3∗3.20∗0.40∗0.80=3.072
Eje C – C entre eje 1 – 2 ∑¿8.192m
3
6.- VOLUMEN DE SOBRECIMIENTO:
Eje 1 - 1 entre eje A – B
Eje 2 - 2 entre eje A – B 2∗3.40∗0.15∗1.00=1.020
Eje 1 - 1 entre eje B – C
Eje 2 - 2 entre eje B – C 2∗3.40∗0.15∗0.85=0.867
Eje A - A entre eje 1 – 2 3.70∗0.15∗1.00=0.555

5. INGENIERIA CIVIL

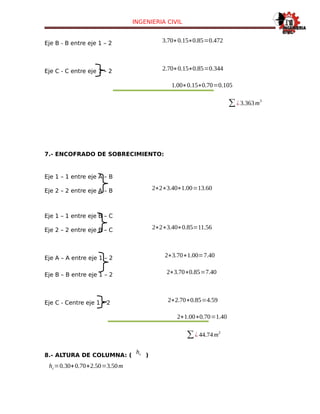

Eje B - B entre eje 1 – 2 3.70∗0.15∗0.85=0.472
Eje C - C entre eje 1 – 2 2.70∗0.15∗0.85=0.344
1.00∗0.15∗0.70=0.105
∑¿3.363m
3
7.- ENCOFRADO DE SOBRECIMIENTO:
Eje 1 – 1 entre eje A – B
Eje 2 – 2 entre eje A – B 2∗2∗3.40∗1.00=13.60
Eje 1 – 1 entre eje B – C
Eje 2 – 2 entre eje B – C 2∗2∗3.40∗0.85=11.56
Eje A – A entre eje 1 – 2 2∗3.70∗1.00=7.40
Eje B – B entre eje 1 – 2 2∗3.70∗0.85=7.40
Eje C - Centre eje 1 – 2 2∗2.70∗0.85=4.59
2∗1.00∗0.70=1.40
∑¿ 44.74m
2
8.- ALTURA DE COLUMNA: (
hc )
hc=0.30+0.70+2.50=3.50m

6. INGENIERIA CIVIL

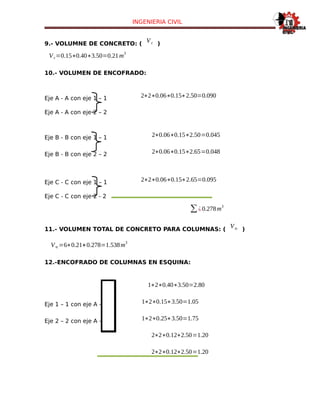

9.- VOLUMNE DE CONCRETO: (
Vc )
Vc=0.15∗0.40∗3.50=0.21m
3
10.- VOLUMEN DE ENCOFRADO:
Eje A - A con eje 1 – 1 2∗2∗0.06∗0.15∗2.50=0.090
Eje A - A con eje 2 – 2
Eje B - B con eje 1 – 1 2∗0.06∗0.15∗2.50=0.045
Eje B - B con eje 2 – 2 2∗0.06∗0.15∗2.65=0.048
Eje C - C con eje 1 – 1 2∗2∗0.06∗0.15∗2.65=0.095
Eje C - C con eje 2 - 2
∑¿0.278m
3
11.- VOLUMEN TOTAL DE CONCRETO PARA COLUMNAS: (
Vtc )
Vtc=6∗0.21+0.278=1.538m
3
12.-ENCOFRADO DE COLUMNAS EN ESQUINA:
1∗2∗0.40∗3.50=2.80
Eje 1 – 1 con eje A – A 1∗2∗0.15∗3.50=1.05
Eje 2 – 2 con eje A – A 1∗2∗0.25∗3.50=1.75
2∗2∗0.12∗2.50=1.20
2∗2∗0.12∗2.50=1.20

7. INGENIERIA CIVIL

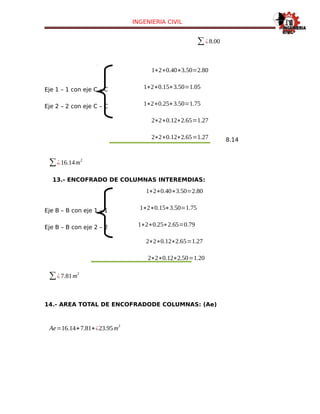

∑¿8.00
1∗2∗0.40∗3.50=2.80
Eje 1 – 1 con eje C – C 1∗2∗0.15∗3.50=1.05
Eje 2 – 2 con eje C – C 1∗2∗0.25∗3.50=1.75
2∗2∗0.12∗2.65=1.27
2∗2∗0.12∗2.65=1.27 8.14
∑¿16.14m
2
13.- ENCOFRADO DE COLUMNAS INTEREMDIAS:
1∗2∗0.40∗3.50=2.80
Eje B – B con eje 1 – 1 1∗2∗0.15∗3.50=1.75
Eje B – B con eje 2 – 2 1∗2∗0.25∗2.65=0.79
2∗2∗0.12∗2.65=1.27
2∗2∗0.12∗2.50=1.20
∑¿7.81m
2
14.- AREA TOTAL DE ENCOFRADODE COLUMNAS: (Ae)
Ae=16.14+7.81+¿23.95m
2

8. INGENIERIA CIVIL

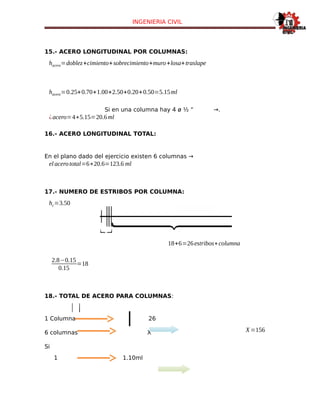

15.- ACERO LONGITUDINAL POR COLUMNAS:
hacero=doblez+cimiento+sobrecimiento+muro+losa+traslape
hacero=0.25+0.70+1.00+2.50+0.20+0.50=5.15ml
Si en una columna hay 4 ø ½ “ →.
¿acero=4∗5.15=20.6ml
16.- ACERO LONGITUDINAL TOTAL:
En el plano dado del ejercicio existen 6 columnas →
el acerototal=6∗20.6=123.6 ml
17.- NUMERO DE ESTRIBOS POR COLUMNA:
hc=3.50
18+6=26estribos∗columna
2.8−0.15
0.15
=18
18.- TOTAL DE ACERO PARA COLUMNAS:
1 Columna 26
6 columnas Х Х=156
Si
1 1.10ml

9. INGENIERIA CIVIL

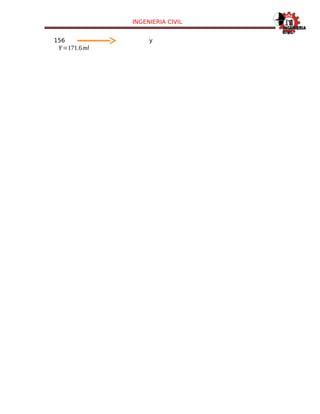

156 у
Y=171.6ml
