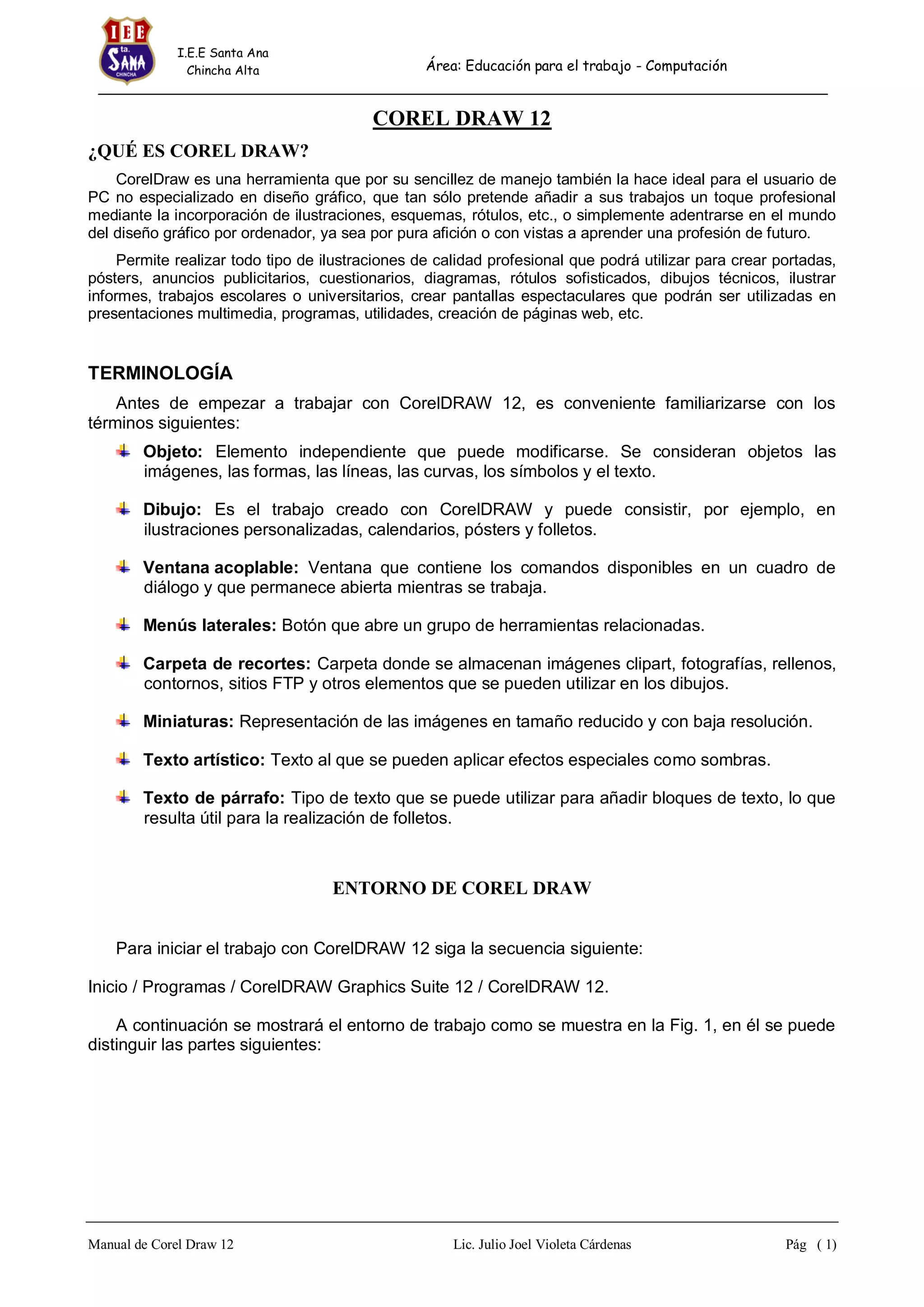

1. I.E.E Santa Ana
Chincha Alta
Área: Educación para el trabajo - Computación
COREL DRAW 12
¿QUÉ ES COREL DRAW?
CorelDraw es una herramienta que por su sencillez de manejo también la hace ideal para el usuario de
PC no especializado en diseño gráfico, que tan sólo pretende añadir a sus trabajos un toque profesional
mediante la incorporación de ilustraciones, esquemas, rótulos, etc., o simplemente adentrarse en el mundo
del diseño gráfico por ordenador, ya sea por pura afición o con vistas a aprender una profesión de futuro.
Permite realizar todo tipo de ilustraciones de calidad profesional que podrá utilizar para crear portadas,
pósters, anuncios publicitarios, cuestionarios, diagramas, rótulos sofisticados, dibujos técnicos, ilustrar
informes, trabajos escolares o universitarios, crear pantallas espectaculares que podrán ser utilizadas en
presentaciones multimedia, programas, utilidades, creación de páginas web, etc.
TERMINOLOGÍA
Antes de empezar a trabajar con CorelDRAW 12, es conveniente familiarizarse con los
términos siguientes:
Objeto: Elemento independiente que puede modificarse. Se consideran objetos las
imágenes, las formas, las líneas, las curvas, los símbolos y el texto.
Dibujo: Es el trabajo creado con CorelDRAW y puede consistir, por ejemplo, en
ilustraciones personalizadas, calendarios, pósters y folletos.
Ventana acoplable: Ventana que contiene los comandos disponibles en un cuadro de
diálogo y que permanece abierta mientras se trabaja.
Menús laterales: Botón que abre un grupo de herramientas relacionadas.
Carpeta de recortes: Carpeta donde se almacenan imágenes clipart, fotografías, rellenos,
contornos, sitios FTP y otros elementos que se pueden utilizar en los dibujos.
Miniaturas: Representación de las imágenes en tamaño reducido y con baja resolución.
Texto artístico: Texto al que se pueden aplicar efectos especiales como sombras.
Texto de párrafo: Tipo de texto que se puede utilizar para añadir bloques de texto, lo que
resulta útil para la realización de folletos.
ENTORNO DE COREL DRAW
Para iniciar el trabajo con CorelDRAW 12 siga la secuencia siguiente:
Inicio / Programas / CorelDRAW Graphics Suite 12 / CorelDRAW 12.
A continuación se mostrará el entorno de trabajo como se muestra en la Fig. 1, en él se puede
distinguir las partes siguientes:
Manual de Corel Draw 12
Lic. Julio Joel Violeta Cárdenas
Pág ( 1)

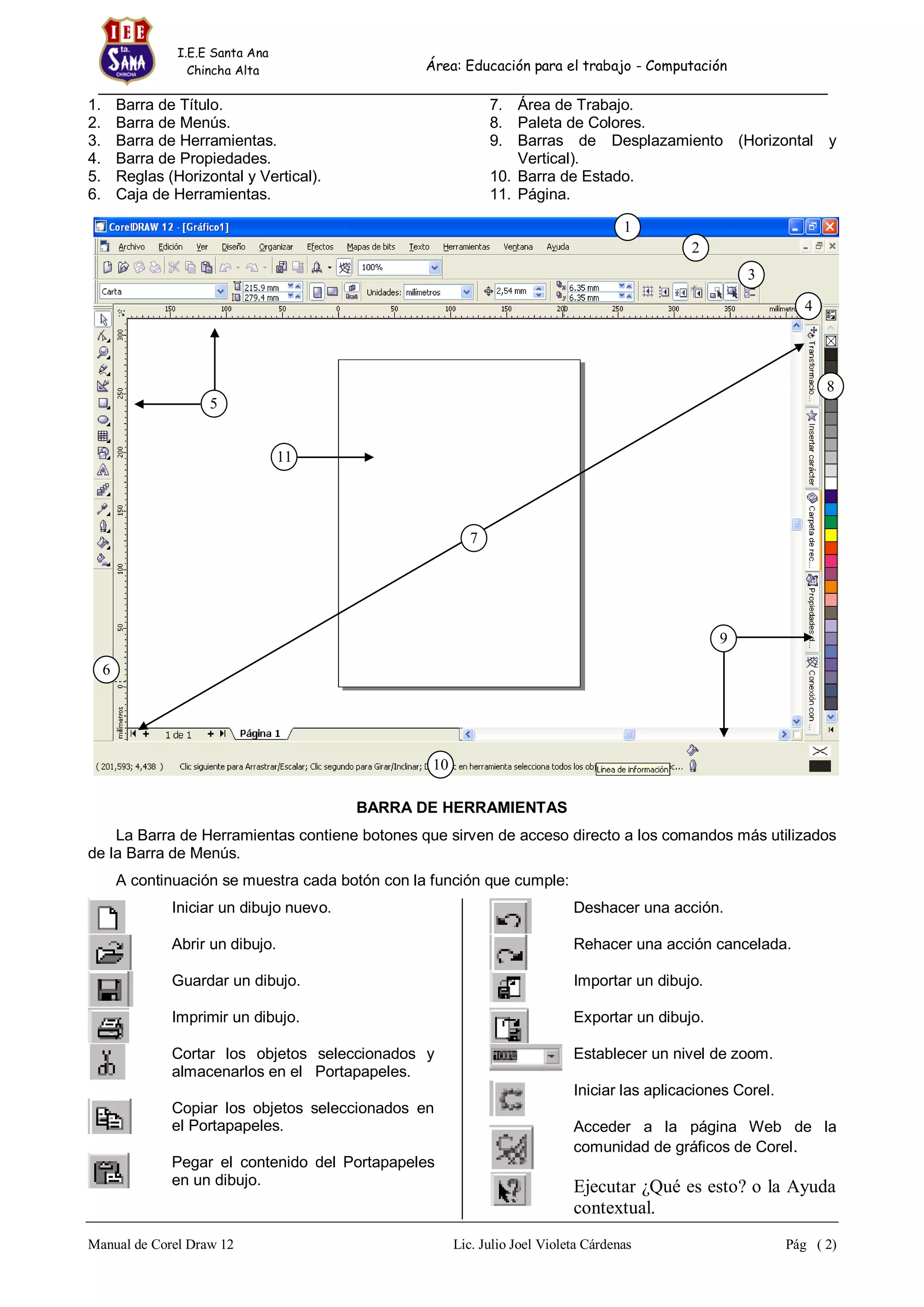

2. I.E.E Santa Ana
Chincha Alta
1.
2.
3.
4.
5.
6.
Área: Educación para el trabajo - Computación
Barra de Título.
Barra de Menús.
Barra de Herramientas.
Barra de Propiedades.
Reglas (Horizontal y Vertical).
Caja de Herramientas.
7. Área de Trabajo.
8. Paleta de Colores.
9. Barras de Desplazamiento (Horizontal y
Vertical).
10. Barra de Estado.
11. Página.
1
2
3
4
8
5
11
7
9
6
10
BARRA DE HERRAMIENTAS
La Barra de Herramientas contiene botones que sirven de acceso directo a los comandos más utilizados
de la Barra de Menús.
A continuación se muestra cada botón con la función que cumple:
Iniciar un dibujo nuevo.
Deshacer una acción.
Abrir un dibujo.
Rehacer una acción cancelada.
Guardar un dibujo.
Importar un dibujo.
Imprimir un dibujo.
Exportar un dibujo.
Cortar los objetos seleccionados y
almacenarlos en el Portapapeles.
Establecer un nivel de zoom.
Iniciar las aplicaciones Corel.
Copiar los objetos seleccionados en
el Portapapeles.
Pegar el contenido del Portapapeles
en un dibujo.
Manual de Corel Draw 12
Acceder a la página Web de la
comunidad de gráficos de Corel.
Ejecutar ¿Qué es esto? o la Ayuda
contextual.
Lic. Julio Joel Violeta Cárdenas
Pág ( 2)

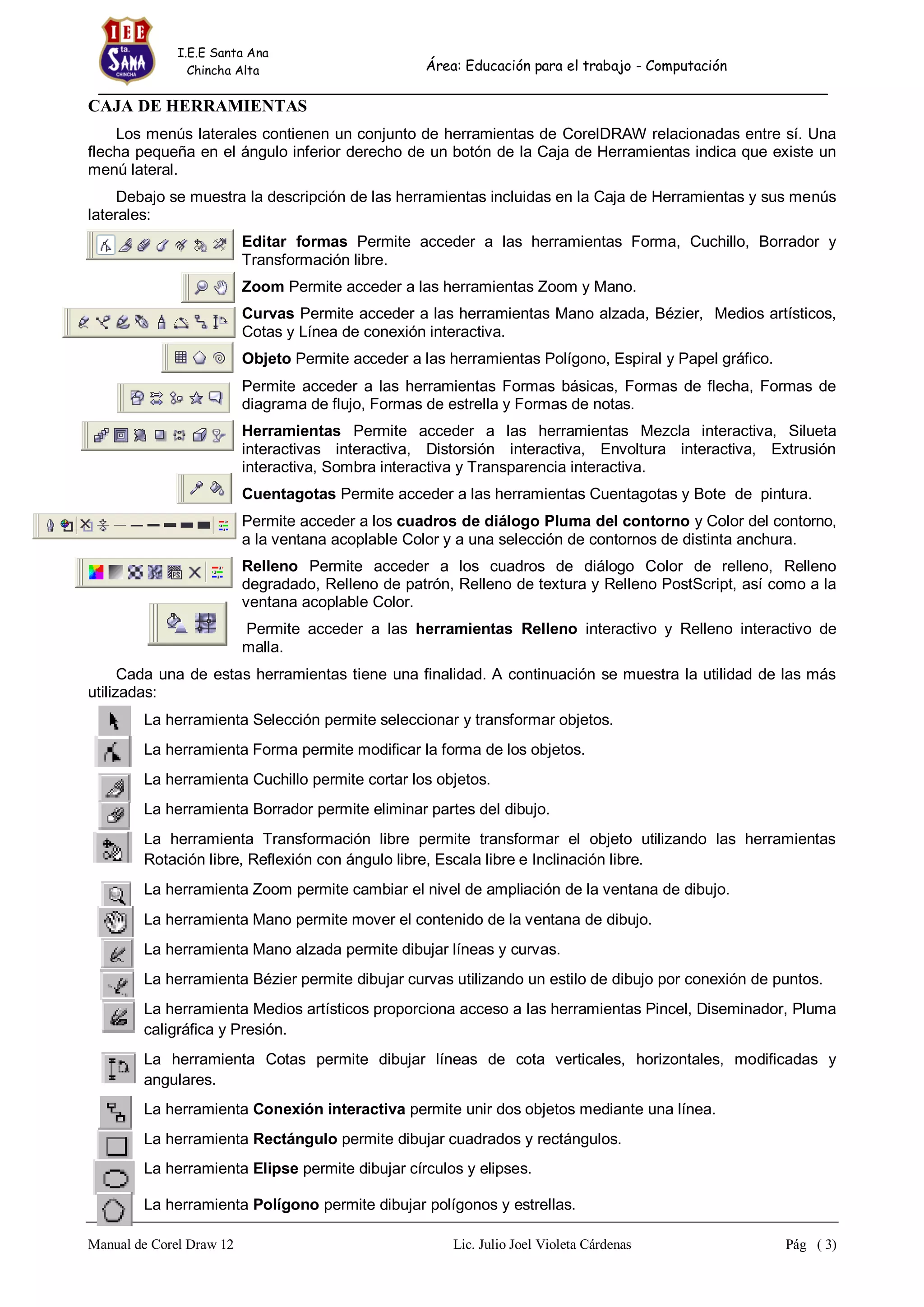

3. I.E.E Santa Ana
Chincha Alta
Área: Educación para el trabajo - Computación
CAJA DE HERRAMIENTAS
Los menús laterales contienen un conjunto de herramientas de CorelDRAW relacionadas entre sí. Una
flecha pequeña en el ángulo inferior derecho de un botón de la Caja de Herramientas indica que existe un
menú lateral.
Debajo se muestra la descripción de las herramientas incluidas en la Caja de Herramientas y sus menús
laterales:
Editar formas Permite acceder a las herramientas Forma, Cuchillo, Borrador y
Transformación libre.
Zoom Permite acceder a las herramientas Zoom y Mano.
Curvas Permite acceder a las herramientas Mano alzada, Bézier, Medios artísticos,
Cotas y Línea de conexión interactiva.
Objeto Permite acceder a las herramientas Polígono, Espiral y Papel gráfico.
Permite acceder a las herramientas Formas básicas, Formas de flecha, Formas de
diagrama de flujo, Formas de estrella y Formas de notas.
Herramientas Permite acceder a las herramientas Mezcla interactiva, Silueta
interactivas interactiva, Distorsión interactiva, Envoltura interactiva, Extrusión
interactiva, Sombra interactiva y Transparencia interactiva.
Cuentagotas Permite acceder a las herramientas Cuentagotas y Bote de pintura.
Permite acceder a los cuadros de diálogo Pluma del contorno y Color del contorno,
a la ventana acoplable Color y a una selección de contornos de distinta anchura.
Relleno Permite acceder a los cuadros de diálogo Color de relleno, Relleno
degradado, Relleno de patrón, Relleno de textura y Relleno PostScript, así como a la
ventana acoplable Color.
Permite acceder a las herramientas Relleno interactivo y Relleno interactivo de
malla.
Cada una de estas herramientas tiene una finalidad. A continuación se muestra la utilidad de las más
utilizadas:
La herramienta Selección permite seleccionar y transformar objetos.
La herramienta Forma permite modificar la forma de los objetos.
La herramienta Cuchillo permite cortar los objetos.
La herramienta Borrador permite eliminar partes del dibujo.
La herramienta Transformación libre permite transformar el objeto utilizando las herramientas
Rotación libre, Reflexión con ángulo libre, Escala libre e Inclinación libre.
La herramienta Zoom permite cambiar el nivel de ampliación de la ventana de dibujo.
La herramienta Mano permite mover el contenido de la ventana de dibujo.
La herramienta Mano alzada permite dibujar líneas y curvas.
La herramienta Bézier permite dibujar curvas utilizando un estilo de dibujo por conexión de puntos.
La herramienta Medios artísticos proporciona acceso a las herramientas Pincel, Diseminador, Pluma
caligráfica y Presión.
La herramienta Cotas permite dibujar líneas de cota verticales, horizontales, modificadas y
angulares.
La herramienta Conexión interactiva permite unir dos objetos mediante una línea.
La herramienta Rectángulo permite dibujar cuadrados y rectángulos.
La herramienta Elipse permite dibujar círculos y elipses.
La herramienta Polígono permite dibujar polígonos y estrellas.
Manual de Corel Draw 12
Lic. Julio Joel Violeta Cárdenas
Pág ( 3)

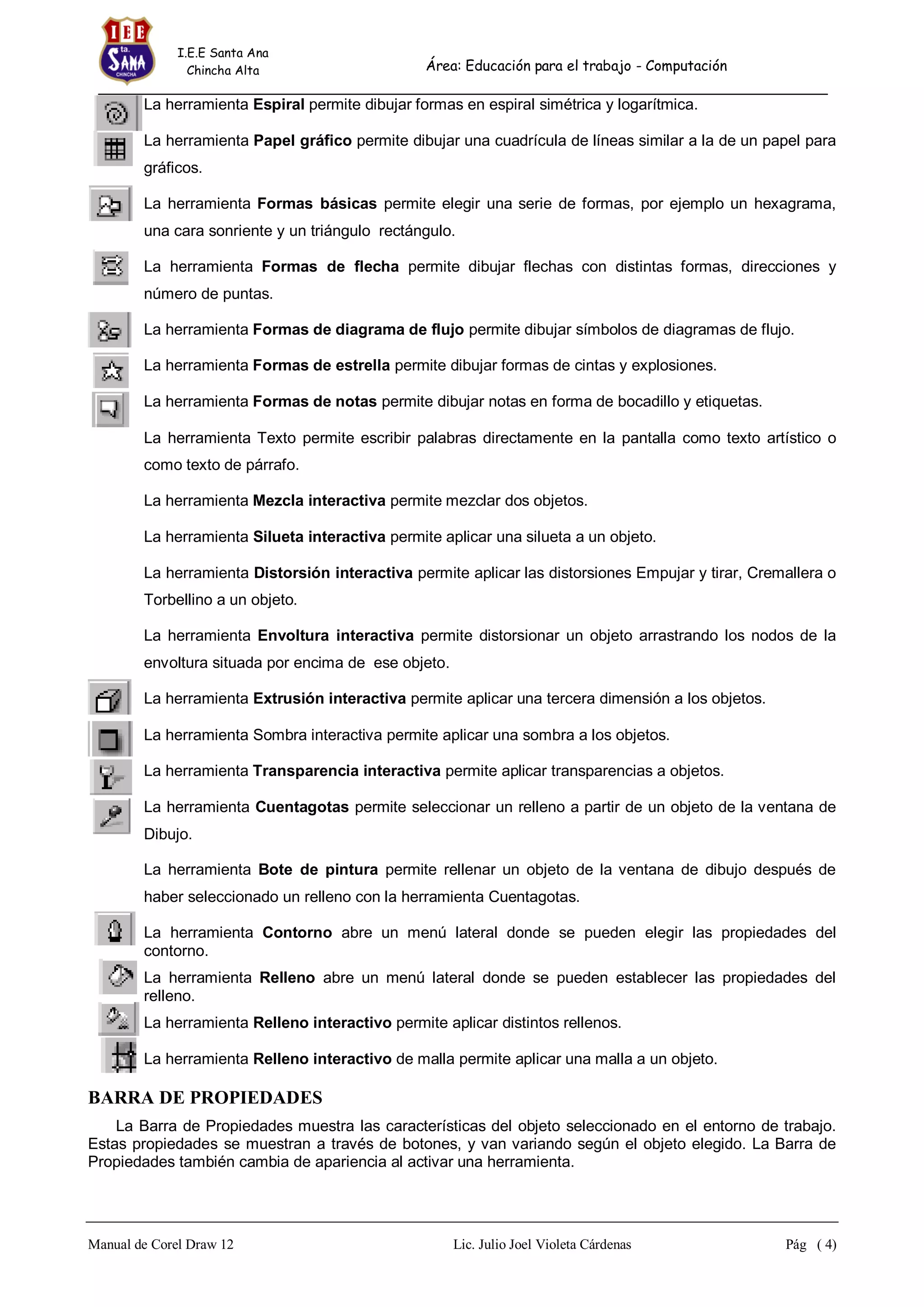

4. I.E.E Santa Ana
Chincha Alta
Área: Educación para el trabajo - Computación
La herramienta Espiral permite dibujar formas en espiral simétrica y logarítmica.
La herramienta Papel gráfico permite dibujar una cuadrícula de líneas similar a la de un papel para
gráficos.
La herramienta Formas básicas permite elegir una serie de formas, por ejemplo un hexagrama,
una cara sonriente y un triángulo rectángulo.
La herramienta Formas de flecha permite dibujar flechas con distintas formas, direcciones y
número de puntas.
La herramienta Formas de diagrama de flujo permite dibujar símbolos de diagramas de flujo.
La herramienta Formas de estrella permite dibujar formas de cintas y explosiones.
La herramienta Formas de notas permite dibujar notas en forma de bocadillo y etiquetas.
La herramienta Texto permite escribir palabras directamente en la pantalla como texto artístico o
como texto de párrafo.
La herramienta Mezcla interactiva permite mezclar dos objetos.
La herramienta Silueta interactiva permite aplicar una silueta a un objeto.
La herramienta Distorsión interactiva permite aplicar las distorsiones Empujar y tirar, Cremallera o
Torbellino a un objeto.
La herramienta Envoltura interactiva permite distorsionar un objeto arrastrando los nodos de la
envoltura situada por encima de ese objeto.
La herramienta Extrusión interactiva permite aplicar una tercera dimensión a los objetos.
La herramienta Sombra interactiva permite aplicar una sombra a los objetos.
La herramienta Transparencia interactiva permite aplicar transparencias a objetos.
La herramienta Cuentagotas permite seleccionar un relleno a partir de un objeto de la ventana de
Dibujo.
La herramienta Bote de pintura permite rellenar un objeto de la ventana de dibujo después de
haber seleccionado un relleno con la herramienta Cuentagotas.
La herramienta Contorno abre un menú lateral donde se pueden elegir las propiedades del
contorno.
La herramienta Relleno abre un menú lateral donde se pueden establecer las propiedades del
relleno.
La herramienta Relleno interactivo permite aplicar distintos rellenos.
La herramienta Relleno interactivo de malla permite aplicar una malla a un objeto.
BARRA DE PROPIEDADES
La Barra de Propiedades muestra las características del objeto seleccionado en el entorno de trabajo.
Estas propiedades se muestran a través de botones, y van variando según el objeto elegido. La Barra de
Propiedades también cambia de apariencia al activar una herramienta.
