CorelDRAW es un programa de dibujo vectorial que permite la creación de ilustraciones profesionales desde logotipos hasta ilustraciones técnicas complejas. Utiliza objetos vectoriales que pueden escalarse sin pérdida de calidad y representa imágenes a través de trazos geométricos definidos por cálculos matemáticos. Ofrece una variedad de herramientas para dibujar, editar y formatear objetos vectoriales en el entorno de trabajo.

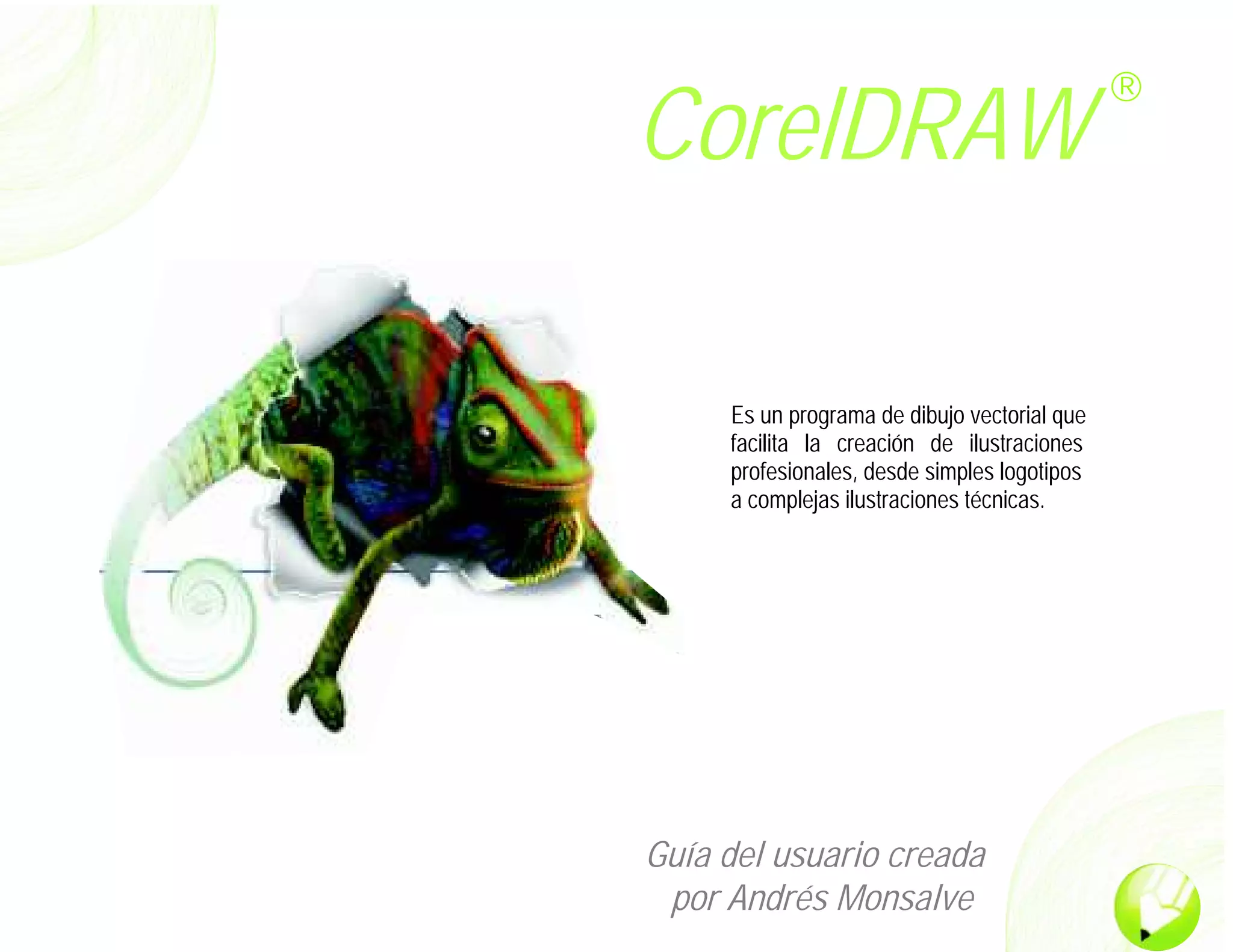

1. CorelDRAW
R
Guía del usuario creada
por Andrés Monsalve
Es un programa de dibujo vectorial que
facilita la creación de ilustraciones
profesionales, desde simples logotipos
a complejas ilustraciones técnicas.

2. Otros programas de vectores
Illustrator
Freehand
es un programa informático de creación de imágenes
mediante la técnica de gráficos vectoriales. Gracias a ella,
el tamaño de las imágenes resultantes es escalable sin
pérdida de calidad, lo que tiene aplicaciones en casi todos
los ámbitos del diseño gráfico: identidad corporativa,
páginas web (incluyendo animaciones Flash), rótulos
publicitarios, etc.
es una aplicación en forma de taller de arte que trabaja
sobre un tablero de dibujo, conocido como "mesa de
trabajo" y está destinado a la creación artística de dibujo y
pintura para Ilustración (Ilustración como rama del Arte
digital aplicado a la Ilustración técnica o el diseño gráfico,
entre otros)
CorelDRAW
R

3. Las imágenes del tipo vectorial se representan con trazos geométricos, controlados por cálculos y fórmulas matemáticas,
que toman algunos puntos de la imagen como referencia para construir el resto.
La principal ventaja de las imágenes vectoriales es su capacidad de almacenar los dibujos en un archivo muy compacto,
ya que sólo se requiere la información necesaria para generar cada uno de los vectores. Los vectores pueden definir
algunas propiedades de los objetos como el grosor de la línea o incluso el color de relleno de los objetos.
Los dibujos se pueden escalar (reducir o aumentar el tamaño de la imagen), sin que se produzca una pérdida de
información, puesto que si el dibujo aumenta o disminuye de tamaño el programa recalcula automáticamente la posición y
longitud de cada uno de los vectores que dibuja cada uno de los elementos
Mapa Bits Imagen Vectorial
*El principal inconveniente de las imágenes vectoriales es su falta de eficacia para representar imágenes de tipo fotográfico.
Diferencias entre vectores y mapas de bits
CorelDRAW
R

4. Barra de
herramientas
Barra de titulo
Barra de menús
Documento
de trabajo
Área
de trabajo
Regla
Barra de
Propiedades
Paleta de
colores
Ventana acoplable
Explorador de documentos Barra de Estado
Caja de
herramientas
Entorno de Trabajo
CorelDRAW
R

5. Barra de Herramientas
Iniciar un dibujo nuevo (Ctrl + N)
Abrir un dibujo (Ctrl +O)
Guardar un dibujo (Ctrl + S)
Imprimir un dibujo (Ctrl + P)
Cortar (Ctrl + X)
Copiar (Ctrl + C)
Pegar(Ctrl + V)
Deshacer una acción (Ctrl + Z)
Restaurar una acción (Ctrl + Shift +Z)
Importar un dibujo (Ctrl + I)
Exportar un dibujo (Ctrl + E)
Las barras de herramientas contienen botones que sirven de acceso directo a comandos de menú. La barra de
herramientas estándar, que aparece en forma predeterminada, está constituida por comandos de uso frecuente. En la
tabla que se muestra a continuación se describen los botones de la barra de herramientas estándar.
CorelDRAW
R

6. CorelDRAW
R
La Barra de propiedades muestra las funciones habituales relacionadas con las herramienta activa o la tarea actual.
Por ejemplo, al hacer clic en la herramienta Texto de la caja de herramientas, la barra de propiedades sólo muestra
comandos relacionados con el texto. En el siguiente ejemplo, la barra de propiedades muestra herramientas de texto,
formato, alineación y edición.
Barra de Propiedades
Tipo y tamaño de papel
Anchura y altura de papel
Vertical / Horizontal
Unidades Valor de desplazamiento
Posición de duplicados
Encajar
Opciones (Ctrl + J)
Documento en blanco
Herramienta Texto
Ventanas acoplables
Las ventanas acoplables muestran los mismos tipos de controles que un cuadro de diálogo, como botones de comando,
opciones y cuadros de lista. A diferencia de la mayoría de los cuadros de diálogo, es posible mantener abiertas las
ventanas acoplables mientras se trabaja con un documento para así poder acceder rápidamente a los comandos y
experimentar con distintos efectos.

7. Caja de Herramientas
Selección: Permite seleccionar, inclinar, girar y modificar de tamaño los objetos
Forma: Permite modificar la forma de los objetos
Zoom: Cambiar el nivel de aumento en la ventana de dibujo
Bezier: Permite dibujar curvas segmento a segmento
Relleno inteligente: Permite dibujar curvas segmento a segmento
Rectángulo(F6): Permite dibujar rectángulos y cuadrados
Elipse (F7): Permite dibujar elipses y circulos
Poligono (Y): Permite dibujar polígonos desde 3 lados
Formas básicas: Permite dibujar elementos predeterminados
Texto (F8): Permite escribir directamente en la pantalla como texto artístico o de párrafo
Herramientas interactivas
Cuentagotas y Bote de Pintura
Contorno
Recortar: Permite modificar la forma de los objetos
Relleno
Relleno interactivo
CorelDRAW
R
Caja de Herramientas
Selección: Permite seleccionar, inclinar, girar y modificar el tamaño de los objetos.
Forma (F10): Permite modificar la forma de los objetos.
Zoom (Z): Permite cambiar el nivel de aumento de la ventana de dibujo.
Mano (H): Permite controlar la ventana de dibujo.
Un clic doble clic
rotar
inclinar
Mano Alzada (F5): Permite dibujar segmentos de linea y curva.
Beziér: Permite dibujar curvas segmento a segmento.
Medios Artísticos (I): Permite el acceso a Pincel, Diseminador, Pluma caligráfica.
Pluma: Permite dibujar curvas segmento a segmento.

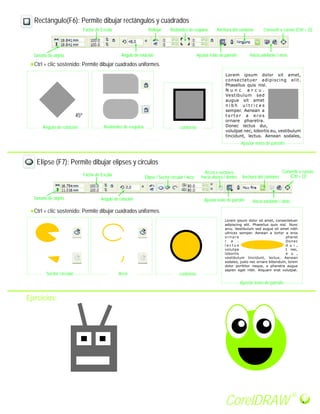

8. Rectángulo(F6): Permite dibujar rectángulos y cuadrados
Redondez de esquina
Ctrl + clic sostenido: Permite dibujar cuadrados uniformes.
Tamaño de objeto
Factor de Escala
Ángulo de rotación
Reflejar
Ajustar texto de párrafo
Anchura del contorno
Hacia adelante / atrás
Ajustar texto de párrafo
contornoRedondez de esquina
Elipse (F7): Permite dibujar elipses y circulos
Ángulo de rotación
Convertir a curvas (Ctrl + Q)
Ángulo de rotación
Factor de Escala
Tamaño de objeto
Ctrl + clic sostenido: Permite dibujar cuadrados uniformes.
Elipse / Sector circular / Arco
Arcos o sectores
hacia afuera / dentro
Ajustar texto de párrafo
Anchura del contorno
Hacia adelante / atrás
Convertir a curvas
(Ctrl + Q)
Sector circular Arco contorno
Ajustar texto de párrafo
Ejercicios:
45º
CorelDRAW
R
