1. MINERALOGÍA
Y PETROLOGÍA
Docente: Ing. Daniel Alva Huamán

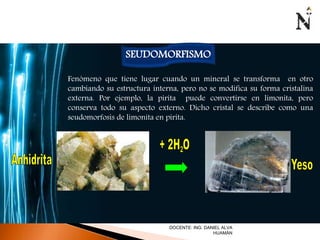

2. SEUDOMORFISMO
Fenómeno que tiene lugar cuando un mineral se transforma en otro
cambiando su estructura interna, pero no se modifica su forma cristalina
externa. Por ejemplo, la pirita puede convertirse en limonita, pero
conserva todo su aspecto externo. Dicho cristal se describe como una
seudomorfosis de limonita en pirita.
DOCENTE: ING. DANIEL ALVA
HUAMÁN

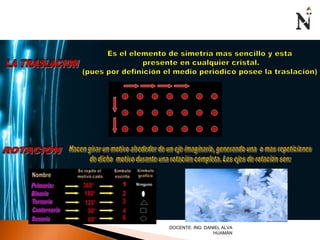

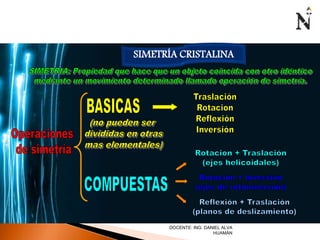

3. SIMETRÍA CRISTALINA
DOCENTE: ING. DANIEL ALVA
HUAMÁN

4. DOCENTE: ING. DANIEL ALVA
HUAMÁN

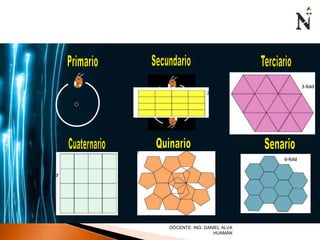

5. No existe
DOCENTE: ING. DANIEL ALVA
HUAMÁN

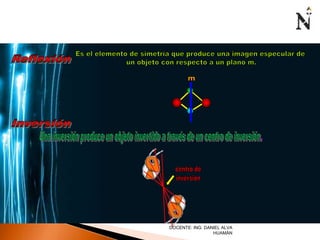

6. DOCENTE: ING. DANIEL ALVA
HUAMÁN

7. ÍNDICE S DE MILLER
Ejemplo
Deducir las intersecciones de cada plano con los ejes
cristalográficos a, b y c. Es decir, contar el número de
traslaciones t1, t2 y t3 que ocupa el plano sobre los ejes a, b y c.
Solución
 El plano ABD corta a los ejes en 2, 2 y 4.
 Su inversión es: 1/2, 1/2, 1/4.
 Reducimos fracciones, quitando denominadores: 2/4,
2/4, 1/4. Sin denominadores queda 221
Índices de Miller: (221)
DOCENTE: ING. DANIEL ALVA
HUAMÁN

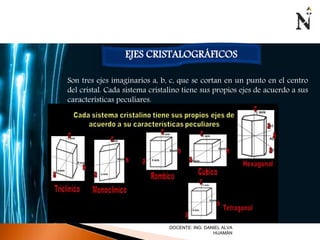

8. EJES CRISTALOGRÁFICOS
Son tres ejes imaginarios a, b, c, que se cortan en un punto en el centro
del cristal. Cada sistema cristalino tiene sus propios ejes de acuerdo a sus
características peculiares.
DOCENTE: ING. DANIEL ALVA
HUAMÁN

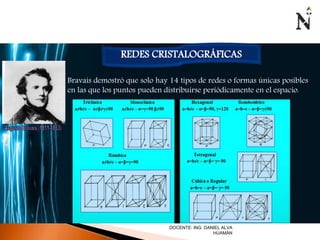

9. REDES CRISTALOGRÁFICAS
Bravais demostró que solo hay 14 tipos de redes o formas únicas posibles
en las que los puntos pueden distribuirse periódicamente en el espacio.
DOCENTE: ING. DANIEL ALVA
HUAMÁN

10. SISTEMAS CRISTALINOS
Halita Fluorita
Granate -
Rombododecaedro
DOCENTE: ING. DANIEL ALVA
HUAMÁN

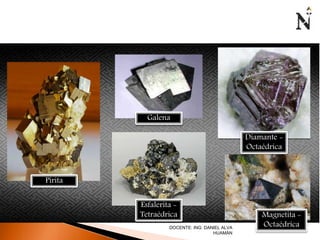

11. Pirita
Galena
Diamante -
Octaédrica
Magnetita -
Octaédrica
Esfalerita -
Tetraédrica
DOCENTE: ING. DANIEL ALVA
HUAMÁN

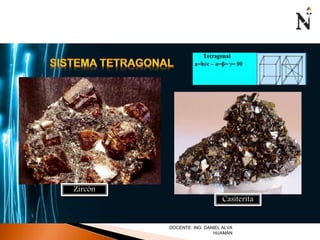

12. Zircón
Casiterita
DOCENTE: ING. DANIEL ALVA
HUAMÁN

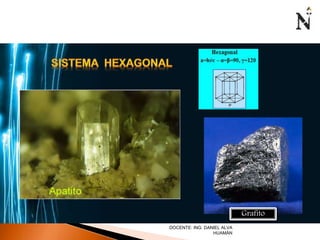

13. Grafito
DOCENTE: ING. DANIEL ALVA
HUAMÁN

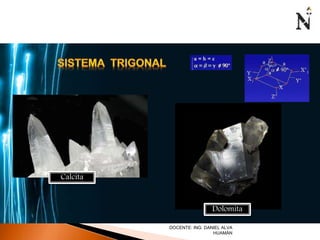

14. Calcita
Dolomita
DOCENTE: ING. DANIEL ALVA
HUAMÁN

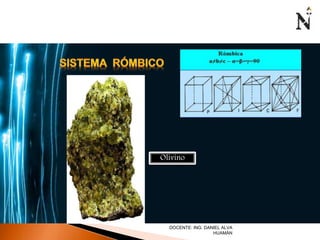

15. Olivino
DOCENTE: ING. DANIEL ALVA
HUAMÁN

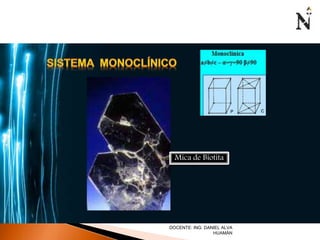

16. Mica de Biotita
DOCENTE: ING. DANIEL ALVA
HUAMÁN

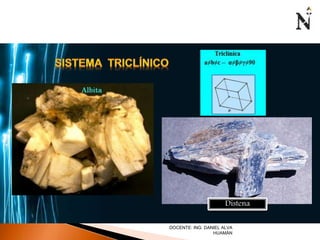

17. Distena
DOCENTE: ING. DANIEL ALVA
HUAMÁN

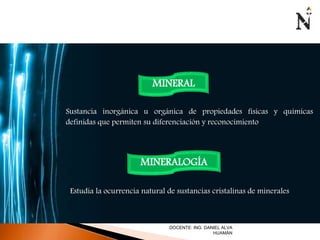

18. MINERAL
Sustancia inorgánica u orgánica de propiedades físicas y químicas
definidas que permiten su diferenciación y reconocimiento
MINERALOGÍA
Estudia la ocurrencia natural de sustancias cristalinas de minerales
DOCENTE: ING. DANIEL ALVA
HUAMÁN

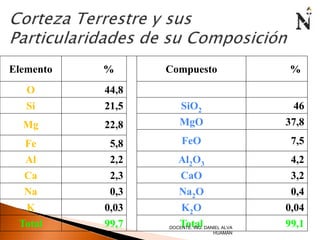

19. Elemento % Compuesto %
O 44,8
Si 21,5 SiO2 46
Mg 22,8 MgO 37,8
Fe 5,8 FeO 7,5
Al 2,2 Al2O3 4,2
Ca 2,3 CaO 3,2
Na 0,3 Na2O 0,4
K 0,03 K2O 0,04
Total 99,7 Total 99,1 DOCENTE: ING. DANIEL ALVA
HUAMÁN

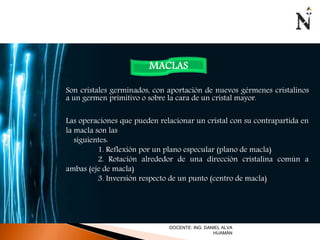

20. MACLAS
Son cristales germinados, con aportación de nuevos gérmenes cristalinos
a un germen primitivo o sobre la cara de un cristal mayor.
Las operaciones que pueden relacionar un cristal con su contrapartida en
la macla son las
siguientes:
1. Reflexión por un plano especular (plano de macla)
2. Rotación alrededor de una dirección cristalina común a
ambas (eje de macla)
3. Inversión respecto de un punto (centro de macla)
DOCENTE: ING. DANIEL ALVA
HUAMÁN

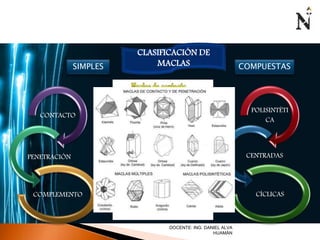

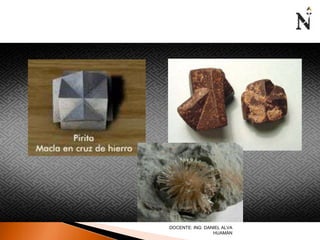

21. CLASIFICACIÓN DE
SIMPLES MACLAS COMPUESTAS
CONTACTO
PENETRACIÓN
COMPLEMENTO
POLISINTÉTI
CA
CENTRADAS
CÍCLICAS
DOCENTE: ING. DANIEL ALVA
HUAMÁN

22. DOCENTE: ING. DANIEL ALVA
HUAMÁN

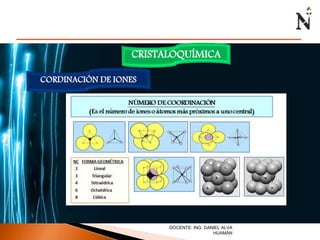

23. CRISTALOQUÍMICA
CORDINACIÓN DE IONES
DOCENTE: ING. DANIEL ALVA
HUAMÁN

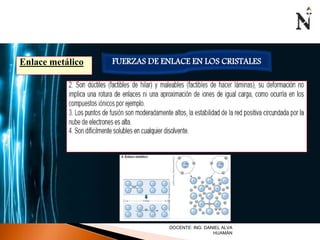

24. FUERZAS DE Enlace metálico ENLACE EN LOS CRISTALES
DOCENTE: ING. DANIEL ALVA
HUAMÁN

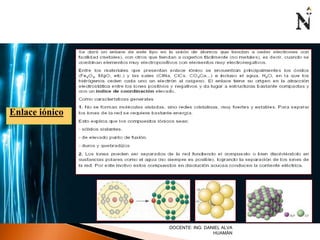

25. Enlace iónico
DOCENTE: ING. DANIEL ALVA
HUAMÁN

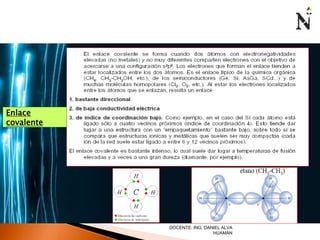

26. Enlace
covalente
DOCENTE: ING. DANIEL ALVA
HUAMÁN

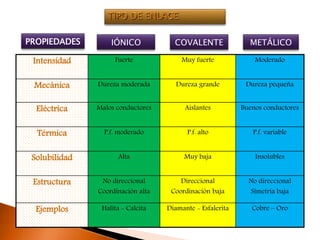

27. PROPIEDADES IÓNICO COVALENTE METÁLICO
Intensidad Fuerte Muy fuerte Moderado
Mecánica Dureza moderada Dureza grande Dureza pequeña
Eléctrica Malos conductores Aislantes Buenos conductores
Térmica P.f. moderado P.f. alto P.f. variable
Solubilidad Alta Muy baja Insolubles
Estructura No direccional
Coordinación alta
Direccional
Coordinación baja
No direccional
Simetría baja
Ejemplos Halita - Calcita Diamante - Esfalerita Cobre – Oro

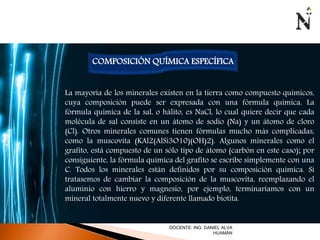

28. COMPOSICIÓN QUÍMICA ESPECÍFICA
La mayoría de los minerales existen en la tierra como compuesto químicos,
cuya composición puede ser expresada con una fórmula química. La
fórmula química de la sal, o hálito, es NaCl, lo cual quiere decir que cada
molécula de sal consiste en un átomo de sodio (Na) y un átomo de cloro
(Cl). Otros minerales comunes tienen fórmulas mucho más complicadas,
como la muscovita (KAl2(AlSi3O10)(OH)2). Algunos minerales como el
grafito, está compuesto de un sólo tipo de átomo (carbón en este caso); por
consiguiente, la fórmula química del grafito se escribe simplemente con una
C. Todos los minerales están definidos por su composición química. Si
tratasemos de cambiar la composición de la muscovita, reemplazando el
aluminio con hierro y magnesio, por ejemplo, terminaríamos con un
mineral totalmente nuevo y diferente llamado biotita.
DOCENTE: ING. DANIEL ALVA
HUAMÁN

29. Derivación de una Fórmula Química por el
Análisis de un Mineral
La calcopirita es un mineral cuya masa molar es 183.62 g y contiene
34.3% Cu, 30.59% Fe y 34.82% S. Calcular su fórmula empírica y
molecular Solución
 Tomamos como base 100 g del mineral, esto permite expresar los
porcentajes en gramos.
 Convertimos los gramos a moles.
 Dividimos cada valor obtenido
Entre el menor de ellos.
DOCENTE: ING. DANIEL ALVA
HUAMÁN

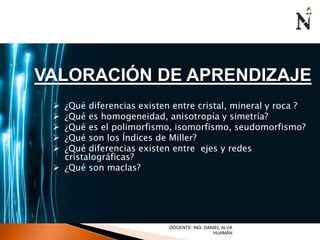

30. VALORACIÓN DE APRENDIZAJE
 ¿Qué diferencias existen entre cristal, mineral y roca ?
 ¿Qué es homogeneidad, anisotropía y simetría?
 ¿Qué es el polimorfismo, isomorfismo, seudomorfismo?
 ¿Qué son los Índices de Miller?
 ¿Qué diferencias existen entre ejes y redes
cristalográficas?
 ¿Qué son maclas?
DOCENTE: ING. DANIEL ALVA
HUAMÁN

31. REFLEXIÓN
 ¿Qué aprendimos en la clase de hoy?
 ¿Para que servirá lo aprendido en la
carrera de Ingeniería de Minas?
