El documento describe un proyecto de construcción de una estructura para deslizar una bola desde lo alto hasta abajo. Se especifican las condiciones de que la altura máxima sea 40 cm, la longitud máxima 30 cm y la anchura máxima 20 cm, y que el tiempo mínimo de deslizamiento sea de 8 segundos. Se detallan las etapas de búsqueda de información, diseño técnico, construcción e instalación, con instrucciones y croquis de cómo construir rampas rectas y obstáculos para regular la velocidad de desliz

1. PROYECTO DE TECNOLOGÍA I.E.S. Candás 2º E.S.O . JMªFG

2. ESTRUCTURAS

3. ENUNCIADO DEL PROBLEMA: Diseñar y planificar construir una estructura que permita el deslizamiento continuo de una bola, desde la parte más alta hasta la parte más baja.

5. CONDICIONES MÍNIMAS - Altura máxima 40 cm, longitud máxima 30 cm, anchura máxima 20 cm. - El tiempo mínimo que tardará en bajar la bola será de 8 segundos, no existiendo tiempo máximo.

6. BÚSQUEDA DE INFORMACIÓN

8. PUESTA EN COMÚN

9. DIBUJO TÉCNICO

10. perspectiva

11. PLANO DE DESPIECE

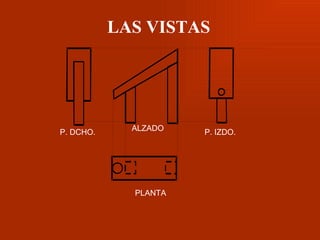

12. LAS VISTAS ALZADO PLANTA P. IZDO. P. DCHO.

13. HACER CONSTRUIR

14. Hoja de procesos Trabajo : Rampa Fecha : 17 diciembre de 2009 1 hora Número de piezas: 6 Comprobaciones: Verificar medidas Listón de madera de pino de 4 cm x 3 cm x 3,5 cm Flexómetro Lapicero Tornillo de banco Serrucho Escofina Papel de lija Medir Marcar Sujetar Cortar Comprobar Pulir Soporte 1 Tiempo Observaciones Recursos materiales Útiles y herramientas Operaciones Croquis (acotado) Nombre de la pieza

15. Soporte 2

17. MATERIALES Cartón Cartulina Madera

18. Útiles y herramientas Flexómetro Cutter Tijeras Escuadra Compás Pistola y barras termofusibles Témpera. Brochas Lápiz N1 Serrucho

19. RAMPAS RECTAS I

20. Medimos, marcamos y cortamos la cartulina tal como aparece en la figura

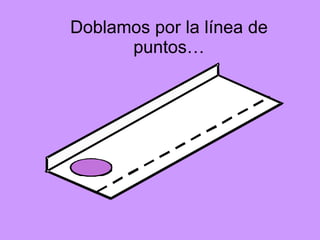

21. Doblamos por la línea de puntos…

22. … y lo pintamos (podemos utilizar cartulinas de colores).

23. Hacemos las rampas necesarias y los soportes e…

24. … instalamos

25. Si la bola baja rápido, siempre podemos poner obstáculos.

26. Si la bola baja rápido, siempre podemos poner obstáculos.

27. Rampas rectas II

28. Medimos, marcamos y trazamos sobre la cartulina

29. Cortamos y doblamos la cartulina

30. Instalamos cada pieza

31. Si baja muy rápido pondremos pequeños obstáculos:

33. Medimos, marcamos y trazamos

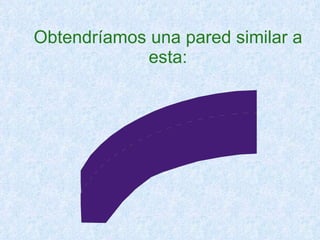

34. Obtendríamos una pared similar a esta:

35. Construimos y pegamos los apoyos de la rampa

36. Ponemos la rampa

39. Medimos, marcamos, trazamos y cortamos

40. Soporte de la rampa

41. Instalación

42. Criterios de calificación: Estética………………………………...2 Cumple las condiciones ……………4 Soporta diferentes esfuerzos………..2,5 Ninguna llamada de atención……....1,5 Por cada llamada de atención………..- 0,25 Entrega fuera de plazo,por cada día….- 0,5 Dpto.de Tecnología JMªFG
