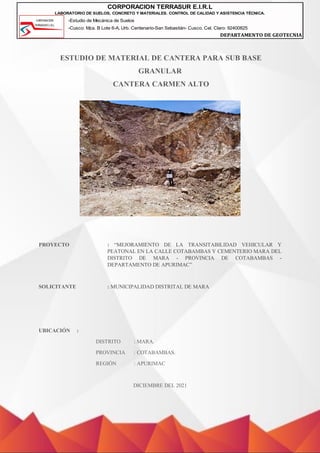

ESTUDIO DE MATERIAL DE CANTERA PARA SUB BASE
GRANULAR
CANTERA CARMEN ALTO
PROYECTO : “MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y
PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL
DISTRITO DE MARA - PROVINCIA DE COTABAMBAS -
DEPARTAMENTO DE APURIMAC”
SOLICITANTE : MUNICIPALIDAD DISTRITAL DE MARA
UBICACIÓN :
DISTRITO : MARA.
PROVINCIA : COTABAMBAS.
REGIÓN : APURIMAC
DICIEMBRE DEL 2021

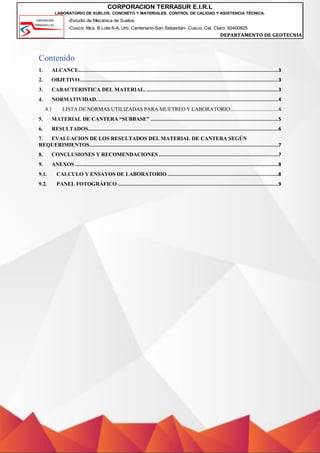

Contenido
1. ALCANCE.............................................................................................................................................3
2. OBJETIVO............................................................................................................................................3
3. CARACTERISTICA DEL MATERIAL. .............................................................................................3
4. NORMATIVIDAD................................................................................................................................4
4.1 LISTA DE NORMAS UTILIZADAS PARA MUETREO Y LABORATORIO:.................................4
5. MATERIAL DE CANTERA “SUBBASE” ..........................................................................................5
6. RESULTADOS......................................................................................................................................6
7. EVALUACION DE LOS RESULTADOS DEL MATERIAL DE CANTERA SEGÚN
REQUERIMIENTOS.....................................................................................................................................7
8. CONCLUSIONES Y RECOMENDACIONES ....................................................................................7
9. ANEXOS ...............................................................................................................................................8
9.1. CALCULO Y ENSAYOS DE LABORATORIO ..............................................................................8

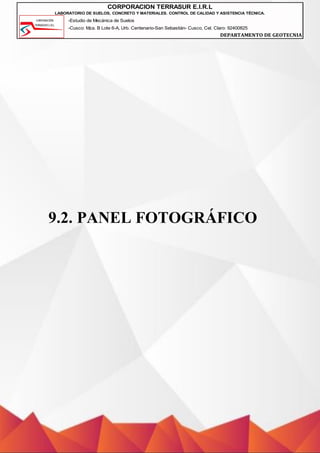

9.2. PANEL FOTOGRÁFICO .................................................................................................................9

1. ALCANCE.
A solicitud de la MUNICIPALIDAD DISTYRITAL DE MARA, se realiza el estudio del material de
cantera con fines de pavimentación para la conformación de Sub base granular que servirá como apoyo
para la colocación de la superficie de rodadura a base de concreto hidráulico para el proyecto
denominado “MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL
EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA -
PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE APURIMAC”, dicha evaluación es
realizada a nivel de ensayos de laboratorio (nivel de calidad).
2. OBJETIVO.
Determinar las características físico mecánicas de la cantera proporcionada por el solicitante, que
servirán de base para determinar las características de cada tipo de cantera, mezclas y definir su uso
como material de Sub base.
3. CARACTERISTICA DEL MATERIAL.
Las muestras para los respectivos ensayos de laboratorio fueron recogidas por el personal de laboratorio,
lo cual corresponde a un suelo coluvial de color marrón claro cuyos clastos presentan formas angulosas
a sub angulosas de una resistencia media.
• CANTERA 01: Carmen Alto; Aprox. 80kg de muestra proporcionada.
La muestra fue proporcionada por el solicitante.
La cantera se encuentra ubicada en la ciudad de Challhuahuacho, tal como muestra en la siguiente
imagen satelital.

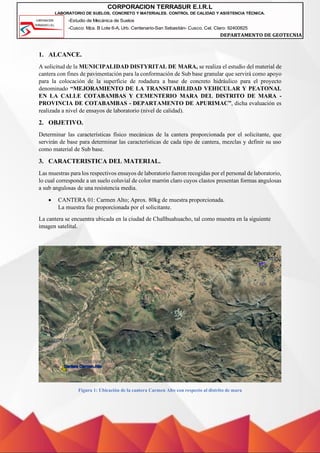

Figura 1: Ubicación de la cantera Carmen Alto con respecto al distrito de mara

Figura 2: Cantera Carmen Alto con respecto a la ciudad de Challhuahuacho
4. NORMATIVIDAD.
Para el desarrollo de los ensayos de laboratorio se realiza en función del Manual de Ensayos de
Laboratorio (2016) del Ministerios de Transportes y comunicaciones aprobado bajo Resolución
directora N°18-2016-MTC/14.
Para la interpretación y aceptación de los resultados se realizan en base al Manual de Carreteras -
Suelo, Geología, Geotecnia y Pavimentos del Ministerios de Transportes y comunicaciones
aprobado bajo Resolución directora N°10-2014-MTC/14.
Para la interpretación de los resultados obtenidos en laboratorio e in-situ, y verificar si los materiales
cumplen con los requerimientos mínimos establecidos por la norma se utilizaron 3 referencias:
1) Manual de Carreteras – Suelos, Geología, Geotecnia y Pavimentos –Sección: Suelos y
Pavimentos.
2) Especificaciones Técnicas Generales para Construcción de Carreteras (EG - 2013), aprobado
mediante RD N° 1146-2000-MTC/15.17, realizado por el Ministerio de Transportes y
Comunicaciones
3) Reglamento Nacional de Edificaciones – Norma CE.010 PAVIMENTOS URBANOS
4.1 LISTA DE NORMAS UTILIZADAS PARA MUETREO Y LABORATORIO:
• Muestreo de Suelos y Rocas MTC E 101
• Reducción de muestras de campo a muestras de ensayo MTC E 103
• Conservación y Transporte de muestras de suelos MTC E 104
• Obtención en laboratorio de muestras representativas MTC E 105
• Análisis granulométrico de Suelos por Tamizado MTC E 107
• Contenido de Humedad de un suelo MTC E 108

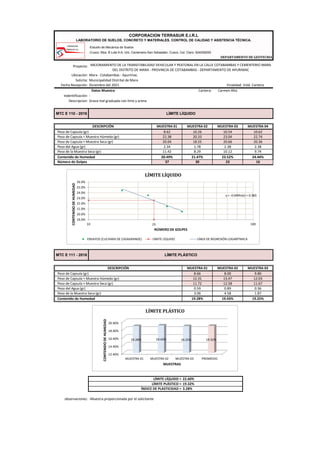

• Determinación del Límite Líquido de los Suelos MTC E 110

• Determinación del Límite Plástico e Índice de Plasticidad MTC E 111
• Gravedad Específica de los Suelos MTC E 113
• Equivalente de Arena, Suelos y Agregados Finos MTC E 114
• Relaciones Humedad – Densidad (Proctor modificado) MTC E 115
• Relación de Soporte de California (CBR) MTC E 132
5. MATERIAL DE CANTERA “SUBBASE”
Previamente se parte del análisis físico mecánico de los materiales a ser utilizados en la conformación
de una Sub Base.
A continuación, se describen algunos aspectos considerados en las diferentes normas consultadas.

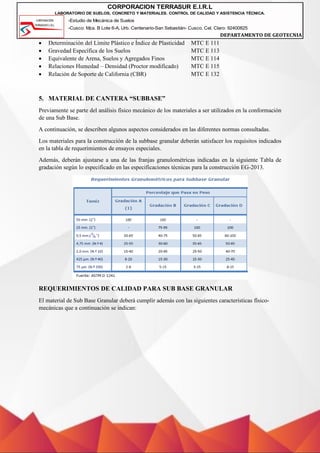

Los materiales para la construcción de la subbase granular deberán satisfacer los requisitos indicados
en la tabla de requerimientos de ensayos especiales.
Además, deberán ajustarse a una de las franjas granulométricas indicadas en la siguiente Tabla de
gradación según lo especificado en las especificaciones técnicas para la construcción EG-2013.
REQUERIMIENTOS DE CALIDAD PARA SUB BASE GRANULAR
El material de Sub Base Granular deberá cumplir además con las siguientes características físico-
mecánicas que a continuación se indican:

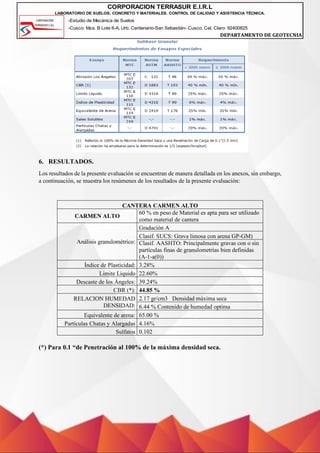

6. RESULTADOS.
Los resultados de la presente evaluación se encuentran de manera detallada en los anexos, sin embargo,
a continuación, se muestra los resúmenes de los resultados de la presente evaluación:
CANTERA CARMEN ALTO
CARMEN ALTO
60 % en peso de Material es apta para ser utilizado
como material de cantera
Análisis granulométrico:
Gradación A
Clasif. SUCS: Grava limosa con arena GP-GM)
Clasif. AASHTO: Principalmente gravas con o sin
partículas finas de granulometrías bien definidas
(A-1-a(0))
Índice de Plasticidad: 3.28%
Limite Liquido 22.60%
Descaste de los Ángeles: 39.24%
CBR (*): 44.85 %
RELACION HUMEDAD
DENSIDAD:
2.17 gr/cm3 Densidad máxima seca
6.44 % Contenido de humedad optima
Equivalente de arena: 65.00 %
Partículas Chatas y Alargadas 4.16%
Sulfatos 0.102
(*) Para 0.1 “de Penetración al 100% de la máxima densidad seca.

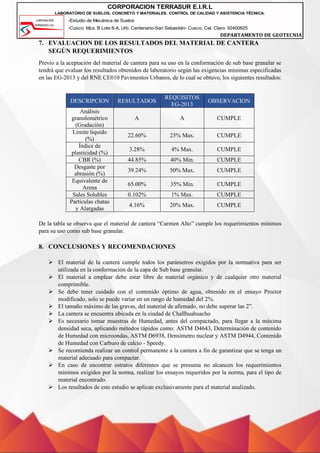

7. EVALUACION DE LOS RESULTADOS DEL MATERIAL DE CANTERA
SEGÚN REQUERIMIENTOS
Previo a la aceptación del material de cantera para su uso en la conformación de sub base granular se
tendrá que evaluar los resultados obtenidos de laboratorio según las exigencias mínimas especificadas
en las EG-2013 y del RNE CE010 Pavimentos Urbanos, de lo cual se obtuvo, los siguientes resultados:
DESCRIPCION RESULTADOS
REQUISITOS
EG-2013
OBSERVACION
Análisis
granulométrico
(Gradación)
A A CUMPLE
Limite liquido
(%)
22.60% 25% Max. CUMPLE
Índice de
plasticidad (%)
CBR (%) 44.85% 40% Min. CUMPLE
Desgaste por
abrasión (%)
Equivalente de
Arena
65.00% 35% Min. CUMPLE
Sales Solubles 0.102% 1% Max. CUMPLE
Partículas chatas
y Alargadas
De la tabla se observa que el material de cantera “Carmen Alto” cumple los requerimientos mínimos
para su uso como sub base granular.
8. CONCLUSIONES Y RECOMENDACIONES
➢ El material de la cantera cumple todos los parámetros exigidos por la normativa para ser
utilizada en la conformación de la capa de Sub base granular.
➢ El material a emplear debe estar libre de material orgánico y de cualquier otro material
comprimible.
➢ Se debe tener cuidado con el contenido óptimo de agua, obtenido en el ensayo Proctor
modificado, solo se puede variar en un rango de humedad del 2%.
➢ El tamaño máximo de las gravas, del material de afirmado, no debe superar las 2”.
➢ La cantera se encuentra ubicada en la ciudad de Challhuahuacho
➢ Es necesario tomar muestras de Humedad, antes del compactado, para llegar a la máxima
densidad seca, aplicando métodos rápidos como: ASTM D4643, Determinación de contenido
de Humedad con microondas, ASTM D6938, Densímetro nuclear y ASTM D4944, Contenido
de Humedad con Carburo de calcio - Speedy.
➢ Se recomienda realizar un control permanente a la cantera a fin de garantizar que se tenga un
material adecuado para compactar.
➢ En caso de encontrar estratos diferentes que se presuma no alcancen los requerimientos
mínimos exigidos por la norma, realizar los ensayos requeridos por la norma, para el tipo de
material encontrado.
➢ Los resultados de este estudio se aplican exclusivamente para el material analizado.

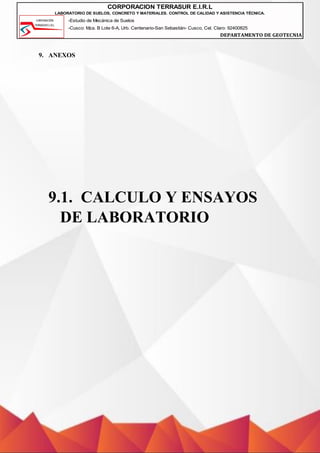

9. ANEXOS
9.1. CALCULO Y ENSAYOS
DE LABORATORIO

Proyecto:
Ubicación: Mara - Cotabambas - Apurímac.
Solicita: Municipalidad Distrital de Mara
Fecha Recepción: Diciembre del 2021 Finalidad: Estd. Cantera
Cantera: Carmen Alto
Indentificación: -
Descripcion: Grava mal graduada con limo y arena
MUESTRA 01 MUESTRA 02 MUESTRA 03
18.66 19.14 15.94
83.93 71.14 83.08
83.44 70.76 82.65
0.49 0.38 0.43
64.78 51.62 66.71
0.76% 0.74% 0.64%
observaciones: -Muestra proporcionada por el solicitante

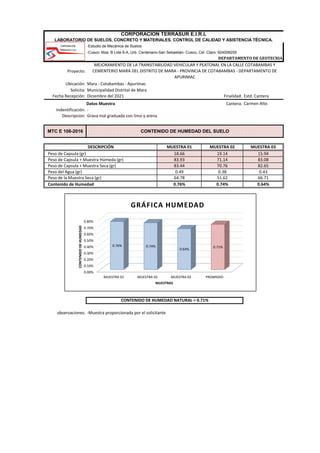

CONTENIDO DE HUMEDAD DEL SUELO
MTC E 108-2016
Contenido de Humedad
CONTENIDO DE HUMEDAD NATURAL = 0.71%
Peso de la Muestra Seca (gr)
DESCRIPCIÓN
Peso de Capsula (gr)
Peso de Capsula + Muestra Húmeda (gr)
Peso de Capsula + Muestra Seca (gr)
Peso del Agua (gr)
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y
CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE
APURIMAC
Datos Muestra
0.00%
0.10%
0.20%
0.30%
0.40%
0.50%
0.60%
0.70%
0.80%
MUESTRA 01 MUESTRA 02 MUESTRA 03 PROMEDIO
0.76% 0.74%
0.64%
0.71%
CONTENIDO
DE
HUMEDAD
MUESTRAS
GRÁFICA HUMEDAD

Proyecto:
Indentificación: -
Peso de la Muestra Seca = 2315.00 gr Peso de la Muestra Seca = 2128.00 gr
% de Error en Peso = -0.89% Ok!
4" 100 0.00 2147.0 0.00% 0.00% 100.00%
3" 75 0.00 2147.00 0.00% 0.00% 100.00%
2" 50 0.00 2147.00 0.00% 0.00% 100.00%
1½" 37.5 302.00 1845.00 13.05% 13.05% 86.95%
1" 25 375.00 1470.00 16.20% 29.24% 70.76%
3/4" 19 345.00 1125.00 14.90% 44.15% 55.85%
3/8" 9.5 511.00 614.00 22.07% 66.22% 33.78%
Nº 4 4.76 185.00 429.00 7.99% 74.21% 25.79%
Nº 10 2 168.00 261.00 7.26% 81.47% 18.53%
Nº 20 0.840 60.00 201.00 2.59% 84.06% 15.94%
Nº 40 0.425 32.00 169.00 1.38% 85.44% 14.56%
Nº 60 0.260 55.00 114.00 2.38% 87.82% 12.18%
Nº 140 0.106 65.00 49.00 2.81% 90.63% 9.37%
Nº 200 0.075 46.00 3.00 1.99% 92.61% 7.39%
Cazuela - 3.00 - 0.13% 92.74% -
Lavado - 187.00 - 7.26% 99.87% -
Total Fracción Retenida en Lavado = 2147.00 100.00%
74.21% % de grava = 80.13% T. Max.Absoluto= 2"
18.40% % de arena = 19.87% T. Max.Relativo= 1½"
7.39% Total = 100.00% Clasf. SUCS= GP - GM
Total= 100.00% Clasif.AASHTO= A-1-a (0) =
D60 = 19.97 mm D60 = 19.97 mm
D10 = 0.08 mm D30 = 7.38 mm
D10 = 0.08 mm
Cu= 249.67 Cc= 34.08
GRADACION (Según EG-2013): A
Calculo del Coeficiente de Uniformidad (Cu) Calculo del Coeficiente de Curvatura (Cc)
MTC E 107-2016
% de Arena (Pas N°4-Ret N°200)=
% de Gravas(Ret.n°4) =
% de Finos(Pas N°200)=
Fracciones Retenidas
Despues del Lavado
Propiedades
De la Fraccion Gruesa
Antes del Lavado
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL
DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE APURIMAC
Datos Muestra
ANÁLISIS GRANULOMÉTRICO POR TAMIZADO
TAMIZ
ABERTURA
(mm)
PESO RETENIDO
(gr)
PESO QUE PASA
(gr)
% RETENIDO
% RETENIDO
ACUMULADO
% QUE PASA
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
0.01
0.1
1
10
100
%
QUE
PASA
ABERTURA (mm)
CURVA GRANULOMÉTRICA
Curva Granulométrica Límite Inferior D60 D30 D10 Limite Superior

Proyecto:
Indentificación: -
MUESTRA 01 MUESTRA 02 MUESTRA 03 MUESTRA 04
8.62 10.26 10.54 10.62
22.38 20.33 23.04 22.74
20.04 18.55 20.66 20.36
2.34 1.78 2.38 2.38
11.42 8.29 10.12 9.74
20.49% 21.47% 23.52% 24.44%
37 30 23 16
8.66 8.00 9.80
12.31 13.47 12.03
11.72 12.58 11.67
0.59 0.89 0.36
3.06 4.58 1.87
19.28% 19.43% 19.25%
LÍMITE LÍQUIDO = 22.60%
LÍMITE PLÁSTICO = 19.32%
ÍNDICE DE PLASTICIDAD = 3.28%
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA
DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE APURIMAC
Datos Muestra
LÍMITE LÍQUIDO
MTC E 110 - 2016
MTC E 111 - 2016 LÍMITE PLÁSTICO
DESCRIPCIÓN
Número de Golpes
Peso del Agua (gr)
DESCRIPCIÓN
Peso del Agua (gr)
25
y = -0.049ln(x) + 0.383
19.0%
20.0%
21.0%
22.0%
23.0%
24.0%
25.0%
26.0%
10 100
CONTENIDO
DE
HUMEDAD
NÚMERO DE GOLPES
LÍMITE LÍQUIDO
ENSAYOS (CUCHARA DE CASAGRANDE) LÍMITE LÍQUIDO LÍNEA DE REGRESIÓN LOGARÍTMICA
12.40%
14.40%
16.40%
18.40%
20.40%
MUESTRA 01 MUESTRA 02 MUESTRA 03 PROMEDIO
19.28% 19.43% 19.25% 19.32%
CONTENIDO
DE
HUMEDAD
MUESTRAS
LÍMITE PLÁSTICO

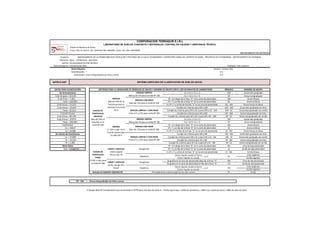

Proyecto:
Indentificación: - 0 0
Descripcion: Grava mal graduada con limo y arena 0 0
SÍMBOLO NOMBRE DE GRUPO
Cu ≥ 4 y 1 ≤ Cc ≤ 3 GW Grava bien graduada
% de Gruesos = 92.61% Cu < 4 ó 1> Cc > 3 GP Grava mal graduada
% de Finos = 7.39% IP < 4 ó abajo de la línea "A" en la carta de plasticidad GM Grava limosa
Total = 100.00% IP > 7 y arriba de la línea "A" en la carta de plasticidad GC Grava arcillosa
% de Grava = 74.21% 4 ≤ IP ≤ 7 y arriba de la línea "A" en la carta de plasticidad GC - GM Grava limosa arcillosa
% de Arena = 18.40% Cumple los criterios para GW y GM GW - GM Grava bien graduada con limo
Total = 92.61% Cumple los criterios para GW y GC o para GW y GC - GM GW - GC Grava bien graduada con arcilla
Cumple los criterios para GP y GM GP - GM Grava mal graduada con limo
% de Grava = 80.13% Cumple los criterios para GP y GC o para GP y GC - GM GP - GC Grava mal graduada con arcilla
% de Arena = 19.87% Cu ≥ 6 y 1 ≤ Cc ≤ 3 SW Arena bien graduada
Total = 100.00% Cu < 6 ó 1> Cc > 3 SP Arena mal graduada
IP < 4 ó abajo de la línea "A" en la carta de plasticidad SM Arena limosa
Cu = 249.67 IP > 7 y arriba de la línea "A" en la carta de plasticidad SC Arena arcillosa
Cc = 34.080 4 ≤ IP ≤ 7 y arriba de la línea "A" en la carta de plasticidad SC - SM Arena limosa arcillosa
Cumple los criterios para SW y SM SW - SM Arena bien graduada con limo
LL = 22.60% Cumple los criterios para SW y SC o para SW y SC - SM SW - SC Arena bien graduada con arcilla
LP = 19.32% Cumple los criterios para SP y SM SP - SM Arena mal graduada con limo
IP = 3.28% Cumple los criterios para SP y SC o para SP y SC - SM SP - SC Arena mal graduada con arcilla
IP < 4 ó abajo de la línea "A" en la carta de plasticidad ML Limo de baja plasticidad
Tipo = Inorgánico IP > 7 y arriba de la línea "A" en la carta de plasticidad CL Arcilla de baja plasticidad
4 ≤ IP ≤ 7 y arriba de la línea "A" en la carta de plasticidad CL - ML Arcilla limosa
Limo orgánico
Arcilla orgánica
Se grafica en la carta de plasticidad abajo de la línea "A" MH Limo de alta plasticidad
Se grafica en la carta de plasticidad arriba de la línea "A" CH Arcilla de alta plasticidad
Limo orgánico
Arcilla orgánica
Pt Turba
GP - GM = Grava mal graduada con limo y arena
El Equipo ideal de Compactación que recomienda la ASTM para este tipo de suelo es: Tractor tipo oruga, rodillo de neumáticos, rodillo con ruedas de acero, rodillo de pata de cabra
ASTM D-2487 SISTEMA UNIFICADO DE CLASIFICACIÓN DE SUELOS (SUCS)
Datos Muestra
Otros Datos
OL
SUELOS DE
PARTÍCULAS
GRUESAS
Más del 50% es
retenido en la
malla Nº 200
GRAVAS LIMPIAS
Menos del 5% pasa la malla Nº 200
GRAVAS CON FINOS
Mas del 12% pasa la malla Nº 200
CRITERIOS PARA LA ASIGNACIÓN DE SÍMBOLOS DE GRUPO Y NOMBRE DE GRUPO CON EL USO DE ENSAYOS DE LABORATORIO
DATOS PARA CLASIFICACIÓN
De Granulometría
Fracción Gruesa
De Límites de Consistencia
Coeficientes
SUELOS DE
PARTÍCULAS
FINAS
El 50% o más pasa
la malla Nº 200
OH
Orgánicos
Orgánicos
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE APURIMAC
SUELOS ALTAMENTE ORGÁNICOS
GRAVAS
Más del 50% de la
fracción gruesa es
retenida en la malla
Nº 4
Inorgánicos
ARENAS
El 50% o más de la
fracción gruesa pasa
la malla Nº 4
LIMOS Y ARCILLAS
Límite Líquido
menor que 50
Principalmente materia orgánica de color oscuro
GRAVAS LIMPIAS Y CON FINOS
Entre el 5 y 12% pasa malla Nº 200
ARENAS LIMPIAS
Menos del 5% pasa la malla Nº 200
ARENAS CON FINOS
Mas del 12% pasa la malla Nº 200
ARENAS LIMPIAS Y CON FINOS
Entre el 5 y 12% pasa malla Nº 200
Inorgánicos
LIMOS Y ARCILLAS
Límite Líquido 50 o
mayor
𝐿í𝑚𝑖𝑡𝑒 𝐿í𝑞𝑢𝑖𝑑𝑜 𝑠𝑒𝑐𝑎𝑑𝑜 𝑎𝑙 ℎ𝑜𝑟𝑛𝑜
𝐿í𝑚𝑖𝑡𝑒 𝐿í𝑞𝑢𝑖𝑑𝑜 𝑛𝑜 𝑠𝑒𝑐𝑎𝑑𝑜
< 0.75
𝐿í𝑚𝑖𝑡𝑒 𝐿í𝑞𝑢𝑖𝑑𝑜 𝑠𝑒𝑐𝑎𝑑𝑜 𝑎𝑙 ℎ𝑜𝑟𝑛𝑜
𝐿í𝑚𝑖𝑡𝑒 𝐿í𝑞𝑢𝑖𝑑𝑜 𝑛𝑜 𝑠𝑒𝑐𝑎𝑑𝑜
< 0.75

Proyecto:
ASTM D-2487 SISTEMA UNIFICADO DE CLASIFICACIÓN DE SUELOS (SUCS)
Datos Muestra
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE APURIMAC
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
RETENIDO
EN
EL
TAMIZ
Nº
4
RETENIDO EN EL TAMIZ Nº 200
DIAGRAMA DE CLASIFICACIÓN DE SUELOS DEL SISTEMA UNIFICADO DE CLASIFICACIÓN DE SUELOS
ML
CL
OL
MH
CH
OH
CL-ML
GM
GC
GC-GM
GW
GP
SW
SP
GW-GM
GW-GC
GP-GM
GP-GC
GW
SP
0
1
2
3
4
5
6
7
8
9
10
0 2 4 6 8 10
COEFICIENTE
DE
CURVATURA
(Cc)
COEFICIENTE DE UNIFORMIDAD (Cu)
DIAGRAMA DE GRADACIÓN DE SUELOS GRUESOS
0%
10%
20%
30%
40%
50%
60%
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
ÍNDICE
DE
PLASTICIDAD
LÍMITE LÍQUIDO
CARTA DE PLASTICIDAD DE CASAGRANDE PARA SUELOS FINOS
SM
SC
SC-SM
CH
OH
MH
OH
CL
OL
SW-SM
SW-SC
SP-SM
SP-SC
CL-ML
ML
OL

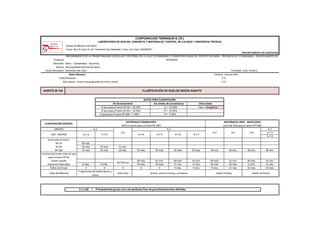

Proyecto:
% que pasa el tamiz Nº 10 = 18.53% LL = 22.60% Tipo = Inorgánico
% que pasa el tamiz Nº 40 = 14.56% LP = 19.32%
% que pasa el tamiz Nº 200 = 7.39% IP = 3.28%
A-7
A-7-5
A-7-6
50 máx.
30 máx. 50 máx. 51 mín.
15 máx. 25 máx. 10 máx. 35 máx. 35 máx. 35 máx. 35 máx. 36 mín. 36 mín. 36 mín. 36 mín.
40 máx. 41 mín. 40 máx. 41 mín. 40 máx. 41 mín. 40 máx. 41 mín.
6 máx. 6 máx. 10 máx. 10 máx. 11 mín. 11 mín. 10 máx. 10 máx. 11 mín. 11 mín.
0 0 0 0 0 4 máx. 4 máx. 8 máx. 12 máx. 16 máx. 20 máx.
A-1-a (0) = Principalmente gravas con o sin partículas finas de granulometrías bien definidas
Índice de Grupo
GRUPOS
CLASIFICACIÓN GENERAL
MATERIALES GRANULARES
(35% o menos pasa el tamiz Nº 200)
MATERIALES LIMO - ARCILLOSOS
(más del 35% pasa el tamiz Nº 200)
% que pasa el tamiz:
Nº 10
Nº 40
Nº 200
Características del material que
pasa el tamiz Nº 40
Límite Líquido
Índice de Plasticidad
A-1
A-1-a A-1-b A-2-5 A-2-6 A-2-7
SUB - GRUPOS
A-4 A-5 A-6
A-3
A-2
A-2-4
Tipos de Material Arena fina Gravas, arenas limosas y arcillosas Suelos limosos Suelos arcillosos
No Plástico
Fragmentos de piedra grava y
arena
DATOS PARA CLASIFICACIÓN
De Granulometría De Límites de Consistencia Otros Datos
Datos Muestra
AASHTO M-145 CLASIFICACIÓN DE SUELOS SEGÚN AASHTO
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE
APURIMAC

Proyecto:
Datos Muestra
AASHTO M-145 CLASIFICACIÓN DE SUELOS SEGÚN AASHTO
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE
APURIMAC
El Equipo ideal de Compactación que recomienda la AASHTO para este tipo de suelo es: Rodillo Liso y Rodillo Vibratorio
CÁLCULO DEL ÍNDICE DE GRUPO
F = 7.39 F = Porcentaje de partículas sólidas que pasan el tamiz Nº 200
wL = 22.60 wL = Límite líquido
Ip = 3.28 Ip = Índice de plasticidad
IG = 0.2a + 0.005ac + 0.01bd
a = F - 35 a = -27.61 ==> a = 0.00
b = F - 15 b = -7.61 ==> b = 0.00
c = wL - 40 c = -17.40 ==> c = 0.00
d = Ip - 10 d = -6.72 ==> d = 0.00
IG = 0
0%
10%
20%
30%
40%
50%
60%
70%
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
ÍNDICE
DE
PLASTICIDAD
LÍMITE LÍQUIDO
CARTA DE PLASTICIDAD AASHTO PARA SUELOS FINOS
A-6
A-2-6
A-4
A-2-4
A-5
A-2-5
A-7-5
A-2-7
A-7-6
A-2-7
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
%
QUE
PASA
EL
TAMIZ
Nº
40
% QUE PASA EL TAMIZ Nº 200
DIAGRAMA DE CLASIFICACIÓN DE SUELOS AASHTO
A-4
A-5
A-6
A-7-5
A-7-6
A-2-4
A-2-5
A-2-6
A-2-7
A-3
A-2-4
A-2-5
A-2-6
A-2-7
A-1-b
A-2-4
A-2-5
A-2-6
A-2-7
A-2-5
A-2-6
A-2-7
A-1-a
A-1-b
A-2-4

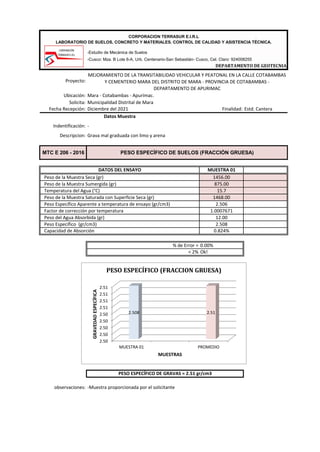

Proyecto:
Indentificación: -
MUESTRA 01
1456.00
875.00
15.7
1468.00
2.506
1.0007671
12.00
2.508
0.824%
% de Error = 0.00%
< 2% Ok!
Peso Específico (gr/cm3)
PESO ESPECÍFICO DE GRAVAS = 2.51 gr/cm3
Peso Específico Aparente a temperatura de ensayo (gr/cm3)
Factor de corrección por temperatura
Peso de la Muestra Saturada con Superficie Seca (gr)
Peso del Agua Absorbida (gr)
Capacidad de Absorción
DATOS DEL ENSAYO
Temperatura del Agua (°C)
Peso de la Muestra Sumergida (gr)
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS
Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS -
DEPARTAMENTO DE APURIMAC
Datos Muestra
MTC E 206 - 2016 PESO ESPECÍFICO DE SUELOS (FRACCIÓN GRUESA)
2.50
2.50
2.50
2.50
2.50
2.51
2.51
2.51
2.51
MUESTRA 01 PROMEDIO
2.508 2.51
GRAVEDAD
ESPECÍFICA
MUESTRAS
PESO ESPECÍFICO (FRACCION GRUESA)

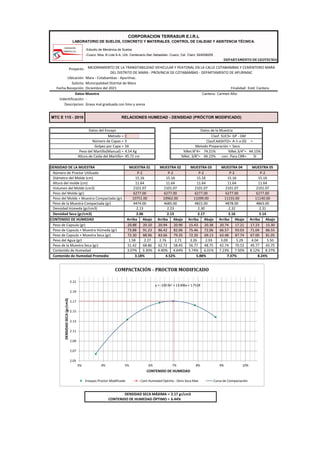

Proyecto:
Indentificación: -
Metodo = C Clasf. SUCS= GP - GM
Número de Capas = 5 Clasif.AASHTO= A-1-a (0) =
Golpes por Capa = 56 Metodo Preparación = Seco
Peso del Martillo(Manual) = 4.54 Kg %Ret.N°4= 74.21% %Ret.3/4"= 44.15%
Altura de Caída del Martillo= %Ret. 3/8"= 66.22% corr. Para CBR= SI
Arriba Abajo Arriba Abajo Arriba Abajo Arriba Abajo Arriba Abajo
20.88 20.10 20.94 20.90 15.43 20.38 20.74 17.21 17.23 15.30
73.88 91.23 86.42 82.06 75.46 72.06 66.57 93.03 71.04 86.55
72.30 88.96 83.66 79.35 72.20 69.13 63.48 87.74 67.00 81.05
1.58 2.27 2.76 2.71 3.26 2.93 3.09 5.29 4.04 5.50
51.42 68.86 62.72 58.45 56.77 48.75 42.74 70.53 49.77 65.75
3.07% 3.30% 4.40% 4.64% 5.74% 6.01% 7.23% 7.50% 8.12% 8.37%
Datos Muestra
4.52% 5.88% 7.37% 8.24%
2.30 2.32 2.31
2.23
2.13 2.17 2.16 2.14
MUESTRA 01
CONTENIDO DE HUMEDAD
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA
DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE APURIMAC
Densidad Seca (gr/cm3)
4822.00
4685.00
6277.00
11099.00
6277.00
MTC E 115 - 2016 RELACIONES HUMEDAD - DENSIDAD (PRÓCTOR MODIFICADO)
Datos del Ensayo
4878.00 4863.00
45.72 cm
11.64 11.64
2101.07
3.18%
6277.00
10751.00
2.13
DENSIDAD DE LA MUESTRA
Peso del Molde (gr)
Número de Proctor Utilizado
Diámetro del Molde (cm)
Altura del molde (cm)
Volumen del Molde (cm3)
2.06
Peso del Molde + Muestra Compactada (gr)
DENSIDAD SECA MÁXIMA =
CONTENIDO DE HUMEDAD ÓPTIMO =
2.17 gr/cm3
6.44%
Peso del Agua (gr)
6277.00
10962.00
4474.00
Contenido de Humedad Promedio
P-2 P-2
15.16 15.16
Datos de la Muestra
11.64
2101.07 2101.07
11140.00
6277.00
11155.00
MUESTRA 02
Peso de la Muestra Compactada (gr)
Densidad Húmeda (gr/cm3)
P-2 P-2 P-2
15.16 15.16 15.16
11.64 11.64
2101.07 2101.07
y = -100.9x2 + 13.006x + 1.7518
2.05
2.07
2.09
2.11
2.13
2.15
2.17
2.19
2.21
3% 4% 5% 6% 7% 8% 9% 10%
DENSIDAD
SECA
(gr/cm3)
CONTENIDO DE HUMEDAD
COMPACTACIÓN - PROCTOR MODIFICADO
Ensayos Proctor Modificado Cont Humedad Optimo - Dens Seca Max Curva de Compactación

Proyecto:
Indentificación: -
N° De Golpes 56 25 12 20.27 cm2
N° De Molde 3 6 21
Volumen del Molde (cm3) 2142.77 2077.01 2135.00 Pen. Dial Penetración
Peso Molde (gr) 7546.00 7585.00 7515.00 *0.001" mm
Peso de Molde+Muestra Húmeda (gr) 12487 12305 12258 0 0.000 0 0.00 0 0.00 0 0.00
Peso de Muestra Húmeda(gr) 4941.00 4720.00 4743.00 25 0.635 19 0.93 17 0.85 16 0.77
50 1.270 68 3.37 63 3.09 56 2.78
Peso de Capsula (gr) 88.75 87.97 85.36 75 1.905 169 8.35 155 7.64 139 6.88
Peso de Capsula + Muestra Húmeda (gr) 451.16 444.66 453.61 100 2.540 299 14.74 273 13.49 246 12.14
Peso de Capsula + Muestra Seca (gr) 429.86 423.38 430.99 125 3.175 452 22.29 413 20.40 372 18.36
Peso del Agua (gr) 21.3 21.28 22.62 150 3.810 630 31.08 577 28.45 519 25.60
Peso de la Muestra Seca (gr) 341.11 335.41 345.63 200 5.080 970 47.87 888 43.81 799 39.43
Contenido de Humedad 6.24% 6.34% 6.54% 300 7.620 1796 88.63 1644 81.12 1480 73.00
Densidad Húmeda 2.31 2.27 2.22 400 10.160 2582 127.40 2363 116.59 2127 104.93
Densidad Seca 2.17 2.14 2.09 500 12.700 3101 152.97 2838 140.00 2554 126.00
Peso de Capsula (gr) 89.24 88.36 85.56
Peso de Capsula + Muestra Húmeda (gr) 456.82 474.01 489.23
Peso de Capsula + Muestra Seca (gr) 427.71 426.95 424.21 Dial Deform Dial Deform Dial Deform
Peso del Agua (gr) 29.11 47.06 65.02 *0.001" mm *0.001" mm *0.001" mm
Peso de la Muestra Seca (gr) 338.47 338.59 338.65 08/02/2021 10:00 0 h 00 min 0 0.000 0 0.000 0 0.000
Absorcion(1) 8.60% 13.90% 19.20% 09/02/2021 10:31 24 h 31 min 1 0.025 2 0.051 1 0.025
Peso del Molde + Muestra Compactada, después de la Saturacion (gr) 12880 12562 12475 10/02/2021 10:30 48 h 30 min 1 0.025 2 0.051 3 0.076
Absorcion (2) 7.49% 5.12% 4.29% 11/02/2021 10:30 72 h 30 min 1 0.025 3 0.076 5 0.127
Absorcion Promedio(1,2) 8.04% 9.51% 11.75% 12/02/2021 10:00 96 h 00 min 2 0.051 3 0.076 5 0.127
Expanción 0.03% 0.04% 0.07%
6
Esfuerzo
kg/cm2
21
Carga (Kg)
Fecha hora
TiempoTranscu
rrido
56
N° de Golpes
N°de Molde 3 6
Datos Muestra
MTC E 132 - 2016
Esfuerzo
kg/cm2
ENSAYO DE PENETRACIÓN DE MUESTRAS

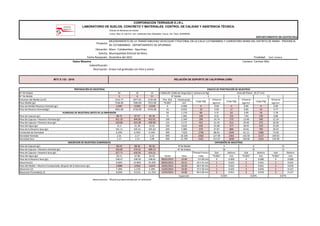

RELACIÓN DE SOPORTE DE CALIFORNIA (CBR)
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA
DE COTABAMBAS - DEPARTAMENTO DE APURIMAC
F.ANILLOS: Celda de Carga tipo S (Lectura en Kg) Area del Piston:
Carga (Kg)
25
21
12
ABSORCION DE MUESTRAS SUMERGIDAS EXPANSIÓN DE MUESTRAS
N° Molde
PREPARACIÓN DE MUESTRAS
HUMEDAD DE MUESTRAS ANTES DE LA INMERSIÓN
Carga (Kg)
Esfuerzo
kg/cm2
3

Proyecto:
Indentificación: -
Carga Patron
(Kg/cm²)
Penetr
Correg (mm)
Esfuer
Correg
(Kg/cm²)
CBR
Correg
Carga Patron
(Kg/cm²)
Penetr
Correg (mm)
Esfuer
Correg
(Kg/cm²)
CBR
Correg
Carga Patron
(Kg/cm²)
Penetr
Correg (mm)
Esfuer
Correg
(Kg/cm²)
CBR
Correg
70.31 3.84 31.48 44.77% 70.31 3.84 28.81 40.98% 70.31 3.84 25.93 36.88%
105.46 6.38 68.73 65.17% 105.46 6.38 62.90 59.64% 105.46 6.38 56.61 53.68%
RESUMEN DE RESULTADOS
De la Muestra:
Proctor Modificado Tipo "C"
Máxima Densidad Seca 2.17 gr/cm3
Óptimo Contenido de Humedad 6.44%
C.B.R. a 2,5 mm de Penetración (MTC E 132):
C.B.R. al 100 % de la M.D.S.: 44.85%
C.B.R. al 95 % de la M.D.S. 35.40%
C.B.R. a 5,8 mm de Penetración (MTC E 132):
C.B.R. al 100 % de la M.D.S. 65.27%
C.B.R. al 95 % de la M.D.S. 51.52%
observaciones: -Muestra proporcionada por el solicitante Condiciones del Ensayo :Saturado
MTC E 132 - 2016
Datos Muestra
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA -
PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE APURIMAC

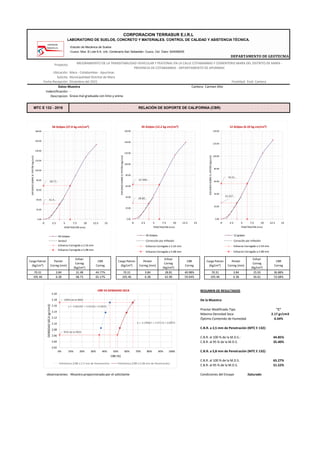

RELACIÓN DE SOPORTE DE CALIFORNIA (CBR)
28.80…
62.900…
0.00
20.00
40.00
60.00
80.00
100.00
120.00
140.00
160.00
0 2.5 5 7.5 10 12.5 15
ESFUERZO
SOBRE
EL
PISTÓN
(kg/cm2)
PENETRACIÓN (mm)
26 Golpes (12.2 kg-cm/cm³)
26 Golpes
Corrección por Inflexión
Esfuerzo Corregido a 2.54 mm
25.927…
56.61…
0.00
20.00
40.00
60.00
80.00
100.00
120.00
140.00
0 2.5 5 7.5 10 12.5 15
ESFUERZO
SOBRE
EL
PISTÓN
(kg/cm2)
PENETRACIÓN (mm)
12 golpes
Correción por Inflexión
31.4…
68.72…
0.00
20.00
40.00
60.00
80.00
100.00
120.00
140.00
160.00
180.00
0 2.5 5 7.5 10 12.5 15
ESFUERZO
SOBRE
EL
PISTÓN
(kg/cm2)
PENETRACIÓN (mm)
56 Golpes
Series2
100% de la MDS
95% de la MDS
y = -4.8659x2 + 5.0533x + 0.8833
y = -2.2966x2 + 3.4717x + 0.8833
2.02
2.04
2.06
2.08
2.10
2.12
2.14
2.16
2.18
2.20
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
DENSIDAD
SECA
(gr/cm3)
CBR (%)
CBR VS DENSIDAD SECA
Polinómica (CBR a 2.5 mm de Penetración) Polinómica (CBR a 5.08 mm de Penetración)

Proyecto:
Indentificación: -
50.80 46.65
71.10 416.06
33 12
500
Pasa Tamiz Retiene Tamiz Gradación A
3" (75 mm) 2½" (63 mm) -
2½" (63 mm) 2" (50 mm) -
2" (50 mm) 1½" (37.5 mm) -
1½" (37.5 mm) 1" (25 mm) 1250 ± 25
1" (25 mm) 3/4" (19 mm) 1250 ± 25
3/4" (19 mm) 1/2" (12.5 mm) 1250 ± 10
1/2" (12.5 mm) 3/8" (9.5 mm) 1250 ± 10
3/8" (9.5 mm) 1/4" (6.3 mm) -
1/4" (6.3 mm) Nº 4 (4.75 mm) -
Nº 4 (4.75 mm) Nº 8 (2.36 mm) -
5000 ± 10
3041.00
1964.00
Velocidad de Giro del Cilindro (rpm) = Número de Esferas =
DATOS DE LA MÁQUINA DE LOS ÁNGELES DATOS DE LA CARGA ABRASIVA (Esferas)
Longitud Interior (cm) = Diámetro Promedio (mm) =
Diámetro Interior (cm) = Peso Promedio (gr) =
Número total de vueltas =
GRANULOMETRÍA SEGÚN TIPO DE GRADACIÓN PESO DE LA MUESTRA SECA
ANTES DEL ENSAYO
-
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE
COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE
COTABAMBAS - DEPARTAMENTO DE APURIMAC
Datos Muestra

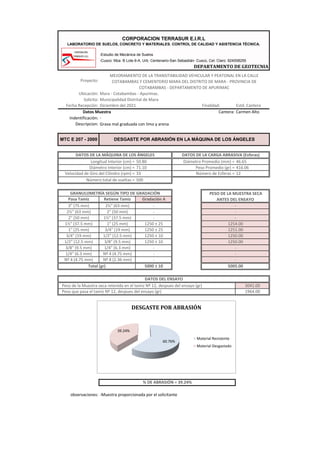

MTC E 207 - 2000 DESGASTE POR ABRASIÓN EN LA MÁQUINA DE LOS ÁNGELES
% DE ABRASIÓN = 39.24%
Total (gr) 5005.00
DATOS DEL ENSAYO
Peso de la Muestra seca retenida en el tamiz Nº 12, despues del ensayo (gr)
Peso que pasa el tamiz Nº 12, despues del ensayo (gr)
-
-
-
1254.00
1251.00
1250.00
1250.00
-
-
60.76%
39.24%
DESGASTE POR ABRASIÓN
Material Resistente
Material Desgastado

Proyecto:
Indentificación: -

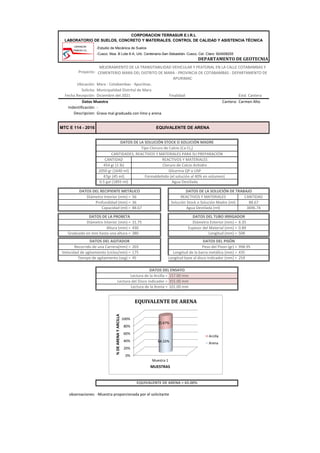

CANTIDAD
454 gr (1 lb)
2050 gr (1640 ml)
47gr (45 ml)
0.5 gal (1893 ml)
56 REACTIVOS Y MATERIALES CANTIDAD
36 Solución Stock o Solución Madre (ml) 88.67
88.67 Agua Destilada (ml) 3696.74
31.75 Diámetro Exterior (mm) = 6.35
430 Espesor del Material (mm) = 0.89
380 Longitud (mm) = 508
203 Peso del Pison (gr) = 998.95
175 Longitud de la barra metálica (mm) = 435
45 Longitud base al disco indicador (mm) = 254
157.00 mm
355.00 mm
101.00 mm
Formaldehido (el solución al 40% en volumen)
Tipo Cloruro de Calcio (Ca Cl2)
DATOS DE LA PROBETA
Diámetro Interior (mm) =
DATOS DEL TUBO IRRIGADOR
DATOS DEL RECIPIENTE METÁLICO
Diámetro Interior (mm) =
Profundidad (mm) =
Capacidad (ml) =
DATOS DE LA SOLUCIÓN STOCK O SOLUCIÓN MADRE
CANTIDADES, REACTIVOS Y MATERIALES PARA SU PREPARACIÓN
REACTIVOS Y MATERIALES
Cloruro de Calcio Anhidro
Glicerina QP o USP
Lectura del Disco Indicador =
Lectura de la Arena =
EQUIVALENTE DE ARENA = 65.00%
DATOS DE LA SOLUCIÓN DE TRABAJO
Agua Destilada
DATOS DEL AGITADOR
Graduado en mm hasta una altura =
Altura (mm) =
Recorrido de una Carrera(mm) =
Velocidad de agitamiento (ciclos/min) =
DATOS DEL PISÓN
DATOS DEL ENSAYO
Lectura de la Arcilla =
Tiempo de agitamiento (seg) =
CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO DE
APURIMAC
Datos Muestra
LABORATORIO DE SUELOS, CONCRETO Y MATERIALES. CONTROL DE CALIDAD Y ASISTENCIA TÉCNICA
MTC E 114 - 2016 EQUIVALENTE DE ARENA
0%
20%
40%
60%
80%
100%
Muestra 1
64.33%
35.67%
%
DE
ARENA
Y
ARCILLA
MUESTRAS
EQUIVALENTE DE ARENA
Arcilla
Arena

Proyecto:
Indentificación: -
PESO(A) RETIENE (C)
PESO
(gr)
PESO
(gr)
gr % % %
3" 0.00 0.00% 0.00 - 0.00 -
2" 0.00 0.00% 0.00 - 0.00 -
1½" 2918.28 19.26% 102.00 0.67% 2816.28 18.59%
1" 3505.44 23.13% 246.00 1.62% 3259.44 21.51%
3/4" 3172.42 20.94% 135.00 0.89% 3037.42 20.05%
3/8" 5556.12 36.67% 148.00 0.98% 5408.12 35.69%
PESO TOTAL (gr) 15152.26 4.16% 95.84%
observaciones: -Muestra tomadas en Campo por el Laboratorio
RELACIÓN DIMENSIONAL 1:3
LABORATORIO DE SUELOS, CONCRETO Y MATERIALES. CONTROL DE CALIDAD Y ASISTENCIA
TÉCNICA
MEJORAMIENTO DE LA TRANSITABILIDAD VEHICULAR Y PEATONAL EN LA CALLE
COTABAMBAS Y CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE
COTABAMBAS - DEPARTAMENTO DE APURIMAC
Datos Muestra

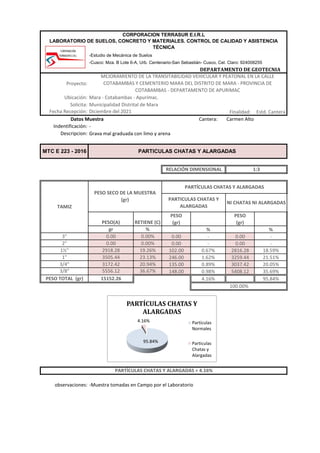

MTC E 223 - 2016 PARTICULAS CHATAS Y ALARGADAS
PARTÍCULAS CHATAS Y ALARGADAS = 4.16%
TAMIZ
PESO SECO DE LA MUESTRA
(gr)
PARTÍCULAS CHATAS Y ALARGADAS
PARTICULAS CHATAS Y
ALARGADAS
NI CHATAS NI ALARGADAS
100.00%
95.84%
4.16%
PARTÍCULAS CHATAS Y
ALARGADAS
Partículas
Normales
Particulas
Chatas y
Alargadas

Proyecto:
Indentificación: -
IDENTIFICACIÓN
observaciones: -Muestra tomadas en Campo por el Laboratorio

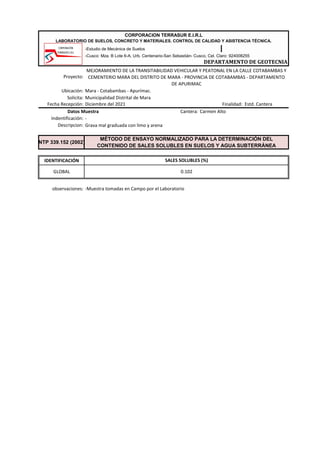

SALES SOLUBLES (%)
GLOBAL 0.102
CEMENTERIO MARA DEL DISTRITO DE MARA - PROVINCIA DE COTABAMBAS - DEPARTAMENTO
DE APURIMAC
Datos Muestra
NTP 339.152 (2002)
MÉTODO DE ENSAYO NORMALIZADO PARA LA DETERMINACIÓN DEL
CONTENIDO DE SALES SOLUBLES EN SUELOS Y AGUA SUBTERRÁNEA

9.2. PANEL FOTOGRÁFICO

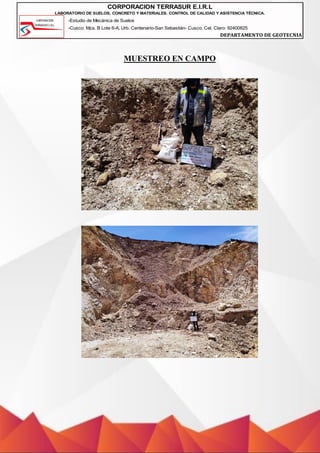

MUESTREO EN CAMPO

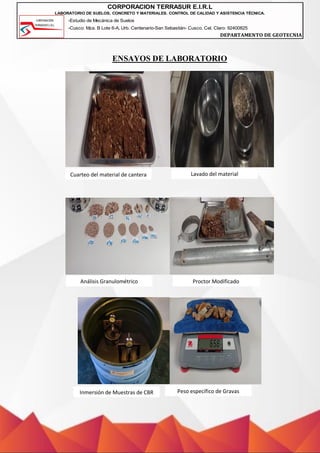

ENSAYOS DE LABORATORIO
Cuarteo del material de cantera Lavado del material
Análisis Granulométrico Proctor Modificado
Inmersión de Muestras de CBR Peso específico de Gravas

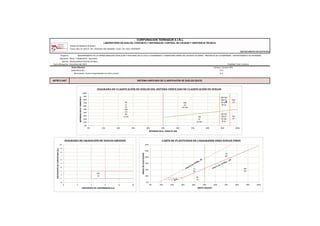

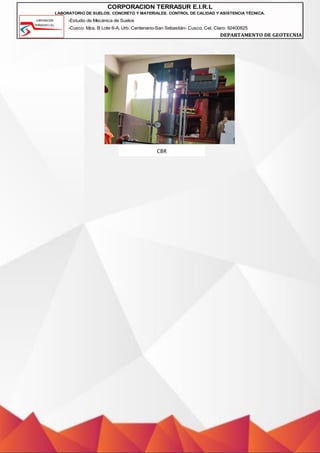

CBR

2. ESTUDIO DE CANTERA PARA SUB BASE REV 1.pdf

Más contenido relacionado

La actualidad más candente

Similar a 2. ESTUDIO DE CANTERA PARA SUB BASE REV 1.pdf

2. ESTUDIO DE CANTERA PARA SUB BASE REV 1.pdf
