ENSAYO DE DPL
1. UNIVERSIDAD PRIVADA DE TACNA
FACULTAD DE INGENIERÍA
“ESCUELA PROFESIONAL DE INGENIERÍA CIVIL”
CURSO:
CI-655 MECANICA DE SUELOS II
DOCENTE:
ING. PEDRO VALERIO MAQUERA CRUZ
ENSAYO DE PENETRACIÓN DINAMICA LIGERA (DPL)
ALUMNOS:
AMARU CORMILLUNI, Iván
CORDOVA HUAYHUA, David
CUTIPA PARE, Ariadna
NINA CALDERÓN, Rodrigo
SERRUTO SALAS, Arturo
GRUPO
“B”
FECHA DE ENTREGA:
15/04/2019
2. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 1
AGRADECIMIENTO
Este informe es el resultado del esfuerzo conjunto de todos los que formamos
el grupo de trabajo. A nuestros padres quienes nos han apoyado y motivado
nuestra formación académica, creyeron en nosotros en todo momento y no
dudaron de nuestras habilidades. Por esto agradezco a nuestro docente Ing.
Pedro Valerio Maquera Cruz a quien les debemos gran parte de nuestros
conocimientos, gracias a su paciencia y enseñanza y quien a lo largo de este
tiempo ha puesto a prueba sus capacidades y conocimientos en el desarrollo
de este nuevo plan estratégico de estudios el cual ha finalizado llenando todas
nuestras expectativas. Finalmente, un eterno agradecimiento a esta prestigiosa
universidad la cual abrió y abre sus puertas a jóvenes como nosotros,
preparándonos para un futuro competitivo y formándonos como personas de
bien.
DEDICATORIA
La concepción de este proyecto está dedicada a nuestros padres, pilares
fundamentales de nuestra vida. Sin ellos, jamás hubiésemos podido conseguir
lo que hasta ahora. Su tenacidad y lucha insaciable han hecho de ellos el gran
ejemplo a seguir y destacar. A nuestros amigos y amigas, que gracias al
equipo que formamos logramos llegar hasta el final del camino y que, hasta el
momento, seguimos siendo compañeros. A nuestro profesor, gracias por su
tiempo, por su apoyo, así como por la sabiduría que me transmitieron en el
desarrollo de nuestra formación profesional. A ellos este proyecto que, sin
ellos, no hubiese podido ser.
3. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 2

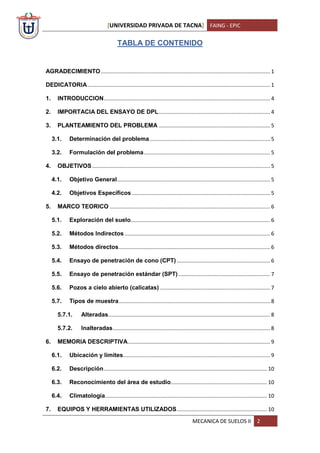

TABLA DE CONTENIDO
AGRADECIMIENTO.................................................................................................................. 1
DEDICATORIA........................................................................................................................... 1
1. INTRODUCCION................................................................................................................ 4
2. IMPORTACIA DEL ENSAYO DE DPL........................................................................... 4
3. PLANTEAMIENTO DEL PROBLEMA ........................................................................... 5
3.1. Determinación del problema................................................................................. 5
3.2. Formulación del problema..................................................................................... 5
4. OBJETIVOS........................................................................................................................ 5
4.1. Objetivo General....................................................................................................... 5
4.2. Objetivos Específicos ............................................................................................. 5
5. MARCO TEORICO ............................................................................................................ 6
5.1. Exploración del suelo.............................................................................................. 6
5.2. Métodos Indirectos .................................................................................................. 6
5.3. Métodos directos...................................................................................................... 6
5.4. Ensayo de penetración de cono (CPT)............................................................... 6
5.5. Ensayo de penetración estándar (SPT).............................................................. 7
5.6. Pozos a cielo abierto (calicatas) .......................................................................... 7
5.7. Tipos de muestra...................................................................................................... 8
5.7.1. Alteradas............................................................................................................. 8
5.7.2. Inalteradas.......................................................................................................... 8
6. MEMORIA DESCRIPTIVA................................................................................................ 9
6.1. Ubicación y limites................................................................................................... 9
6.2. Descripción.............................................................................................................. 10
6.3. Reconocimiento del área de estudio................................................................. 10
6.4. Climatología............................................................................................................. 10
7. EQUIPOS Y HERRAMIENTAS UTILIZADOS............................................................. 10

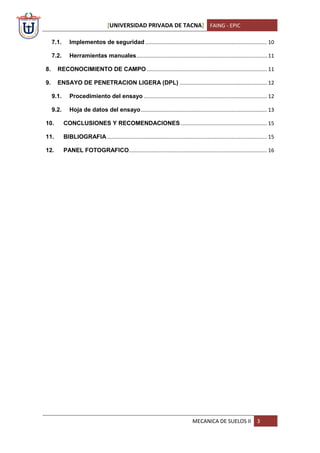

4. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 3
7.1. Implementos de seguridad .................................................................................. 10
7.2. Herramientas manuales........................................................................................ 11
8. RECONOCIMIENTO DE CAMPO ................................................................................. 11
9. ENSAYO DE PENETRACION LIGERA (DPL) ........................................................... 12
9.1. Procedimiento del ensayo ................................................................................... 12
9.2. Hoja de datos del ensayo..................................................................................... 13
10. CONCLUSIONES Y RECOMENDACIONES .......................................................... 15
11. BIBLIOGRAFIA............................................................................................................ 15
12. PANEL FOTOGRAFICO............................................................................................. 16
5. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 4
1. INTRODUCCION
El presente informe tiene la finalidad de realizar un estudio de suelos en el distrito
de POCOLLAY, ubicado en el departamento de TACNA, para así poder determinar
las propiedades de resistencia del suelo para futuras construcciones.
Básicamente trata de la realización de un ensayo (DPL) para la determinación de
la resistencia del suelo y que comportamiento tendrá ante un futuro esfuerzo en
una zona agraria.
Para realizar el ensayo se utilizó un instrumento calibrado, proporcionado por la
Universidad Privada de Tacna, el cual nos permite determinar la capacidad
portante del suelo.
Ya ubicados en el terreno de estudio, se tomó en cuenta los implementos de
seguridad a usar, como también las normas de seguridad en obra.
2. IMPORTACIA DEL ENSAYO DE DPL
La exploración de suelos sirve de mucho al ingeniero para conocer información
relevante de los estratos existentes en el suelo que se explora para posteriormente
determinar la utilidad que podamos darle dentro de la construcción civil.
También garantiza el buen diseño y funcionamiento de las cimentaciones civiles,
para ello es fundamental realizar previamente un estudio de suelos responsable y
completo.
Un aspecto de importancia fundamental en la exploración es buscar la
colaboración de ciencias, que como la geología pueden dar en ocasiones
información de carácter general.
6. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 5
3. PLANTEAMIENTO DEL PROBLEMA
3.1. Determinación del problema
La capacidad portante es una de las principales propiedades del suelo y su
determinación uno de los principales objetivos de los Estudios de Mecánica de
Suelos (EMS). Como parte del curso de Mecánica de Suelos II, el ensayo con
el que trabajaremos en esta ocasión es el Ensayo de Penetración Dinámica
Ligera (DPL), sin embargo, este ensayo no es apto para todo tipo de suelo.
Para la correcta ejecución de este ensayo debemos trabajar en un suelo ya sea
arenoso, limoso o arcilloso. Los suelos gravosos o aluviales se descartan para
este ensayo.
3.2. Formulación del problema
Encontrar un área donde las características del suelo permitan determinar su
capacidad portante manera directa mediante un Ensayo de Penetración
Dinámica Ligera (DPL). Como primera opción se elige la zona agrícola del
distrito de Pocollay.
4. OBJETIVOS
4.1. Objetivo General
Ejecutar el ensayo de penetración dinámica ligero (DPL), en un suelo
adecuado.
4.2. Objetivos Específicos
Aprender la correcta ejecución del ensayo de DPL, la correcta toma de
datos y resultados.
Interpretar los resultados (número de golpes), del ensayo de DPL.
Aprender a utilizar correctamente el equipo para el ensayo de DPL
Comprender la importación de la realización del ensayo de DPL.
7. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 6
5. MARCO TEORICO
5.1. Exploración del suelo
El objetivo de esta etapa es obtener el perfil de subsuelo, tomar muestras de
suelo, realizar ensayos para estimar parámetros de los materiales, y
determinar la profundidad de la roca basal y el nivel freático si es necesario
5.2. Métodos Indirectos
Dentro de estos se incluye fotografías aéreas, mapas topográficos,
interpretaciones de mapas e informes de reportes geológicos o estudios de
suelos previamente desarrollados.
5.3. Métodos directos
Realmente son lo más importante y los que más información suministraran
desde el punto de vista de suelos.
5.4. Ensayo de penetración de cono (CPT)
Este ensayo mide la resistencia de punta del cono y la resistencia por fricción.
Es un ensayo rápido y entrega un perfil continuo.
La desventaja es que es relativamente caro y no se obtienen muestras.
Es más adecuado para suelos con cohesión.
8. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 7
5.5. Ensayo de penetración estándar (SPT)
Permite tomar muestras y realizar el ensayo in situ, pero la muestra sin
embargo es alterada.
Este ensayo se utiliza para estimar parámetros como la densidad relativa,
ángulo de fricción y cohesión.
Se introduce un tubo hueco cilíndrico mediante golpes de un martillo de 63.5
kg de una altura de 76 cm.
Se introduce el tubo de 45 cm registrando el número de golpes necesarios
para avanzar tramos de 15 cm.
NSPT= número de golpes necesarios para avanzar los últimos 30 cm.
Este resultado debe ser corregido antes de poder ser utilizado (N).
Suelos muy sueltos tienen valores típicos de N menores a 5.
Suelos muy resistentes tienen valores de orden de 50 o superior.
5.6. Pozos a cielo abierto (calicatas)
Este método consiste en excavar un pozo de dimensiones suficientes para
que un técnico pueda bajar y examinar los diferentes estratos de suelo en su
estado natural, así como darse cuenta de las condiciones precisas referentes
al agua contenida en el suelo.
9. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 8
Se utiliza una máquina perforadora a rotación del tipo de la que se emplea
para la construcción de pilas de cimentación.
5.7. Tipos de muestra
5.7.1. Alteradas
Es aquella muestra del suelo que es representativa del suelo, conserva su
composición mineralógica y algo de la humedad natural, pero no conserva
la estructura y las demás condiciones que tenía el terreno.
5.7.2. Inalteradas
Es aquella muestra representativa del suelo que conserva condiciones
que tenía en el sitio, composición mineralógica, contenido de humedad y
principalmente su estructura.
10. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 9
6. MEMORIA DESCRIPTIVA
PROYECTO : Ensayo DPL
Fecha : 10 de Abril 2019
Ubicación : Pocollay, Av. Celestino Vargas
La presente Memoria Descriptiva trata del ensayo de suelos (DPL) realizado
en la Av. Celestino Vargas en el Distrito de POCOLLAY, Provincia y
Departamento de Tacna. En la cual se llevó a cabo la realización del ensayo
DPL. El ensayo DPL se llevó a cabo el día miércoles 10 de abril.
En el ensayo DPL usamos dos varillas para que la profundidad sea de 2.00m.
El ensayo se pudo realizar correctamente bien ya que el terreno era el
adecuado
6.1. Ubicación y limites
Lugar : Av. Celestino Vargas
Distrito : Pocollay
Provincia : Tacna
Departamento : Tacna
Vista de la ubicación del terreno
Vista del terreno
11. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 10
6.2. Descripción
El terreno es propiedad privada de una señora, que nos dio la facilidad de
poder realizar el ensayo DPL dentro del terreno, el cual se encuentra en
Pocollay, ubicado en la Av. Celestino Vargas.
6.3. Reconocimiento del área de estudio
El reconocimiento de campo se realizó el miércoles 10 de abril del presente
año en el distrito de Pocollay, en la región de Tacna y tuvo como objetivo
realizar el ensayo DPL.
6.4. Climatología
Durante la realización del ensayo DPL, el clima era cálido con el cielo
despejado, ya que los trabajos se realizaron partiendo desde las 10.30 am
hasta 1.00pm. Se sintió la ausencia de vientos y humedad.
7. EQUIPOS Y HERRAMIENTAS UTILIZADOS
7.1. Implementos de seguridad
- Zapatos de seguridad
- Guantes de seguridad
12. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 11
7.2. Herramientas manuales
- Equipo DPL
- Llave inglesa
8. RECONOCIMIENTO DE CAMPO
Una vez en campo se observó toda el área para poder designar el punto exacto en
el que se haría el ensayo, dado que era una tierra de cultivo y no se esperaba
algún tipo de problema en el ensayo se optó por la primera área libre que se
encontró
13. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 12
9. ENSAYO DE PENETRACION LIGERA (DPL)
Este ensayo consiste en medir la resistencia a la penetración de una puntaza
cónica metálica que va acoplada a un varillaje y que se penetra en el terreno
mediante golpeo, haciendo caer una maza de un peso determinado desde una
altura constante.
La información obtenida es de tipo continuo, ya que las mediciones de resistencia
a la penetración se efectuarán durante todo el proceso de penetración.
Se cuenta el número de golpes necesarios para penetrar cada intervalo con una
longitud dada
Los ensayos de penetración dinámica continua se pueden efectuar según varios
estándares, en función de las combinaciones de los parámetros adaptados.
9.1. Procedimiento del ensayo
Se retira todo el material orgánico, hasta encontrar un nivel de suelo apto
para el ensayo
Se procede a ensamblar el equipo de penetración DPL (marcar los niveles
de referencia a cada 10 cm)
Colocamos el equipo en posición de golpeo, se fija el nivel de referencia
del cual empezaremos a contare cada 10 cm
Comenzamos a contabilizar el número de golpes para cada penetración de
10 cm, cuyo registro servirá para posteriores cálculos.
Para mayores profundidades, una vez culminada con la penetración, la
primera varilla se procede a acoplar a un asegunda, puesto que cada
varilla consta de 1.00 m de longitud.
Seguidamente repetimos los mismos pasos anteriores y procedemos al
martilleo hasta la profundidad deseada.
14. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 13
9.2. Hoja de datos del ensayo
Golpes por cada 10 cm.
Angulo de fricción
16. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 15
10. CONCLUSIONES Y RECOMENDACIONES
La nomenclatura para el numero de golpes del DPL de acuerdo a la norma
E050
Suelos y cimentaciones del Reglamento Nacional de Edificaciones es “n” para
0.10 m de penetración.
Existen diversas correlaciones entre el número del golpe “N” y parámetros del
suelo.
El equipo DPL debido a su gran versatilidad y peso ligero viene siendo utilizado
en forma masiva, siendo necesario calibrar sus resultados con los del ensayo
SPT, de acuerdo al tipo de suelo
Es de mucha importancia realizar este ensayo de DPL porque nos dará una
idea de cuánto será el Esfuerzo Cortante del Suelo, antes de realizar los
Ensayos de Corte Directo y Triaxial.
11. BIBLIOGRAFIA
Alva Hurtado J. (1992), “Mecánica de Suelos Aplicada a Cimentaciones”,
Capítulo de Estudiantes ACI-UNI, Lima.
Vesic A. (1973), “Análisis de la Capacidad de Carga de Cimentaciones
Superficiales”, JSMFED, ASCE, Vol. 99.
Reglamento Nacional de Construcciones (1997)”, “Norma Técnica de
Edificaciones E-30-Diseño Sismorresistente”, Lima - Perú.
Reglamento Nacional de Cimentaciones (1997), “Norma E-050 de Suelos y
Cimentaciones”, Lima- Perú.
17. [UNIVERSIDAD PRIVADA DE TACNA] FAING - EPIC
MECANICA DE SUELOS II 16
12. PANEL FOTOGRAFICO
Imagen 01.- Equipo de ensayo de DPL,
ubicado en el lugar de ensayo.
Imagen 02.- Orificio que dejo en el terreno
después de haber realizado el ensayo de DPL.
