1. T e m a 01- Coordenadas

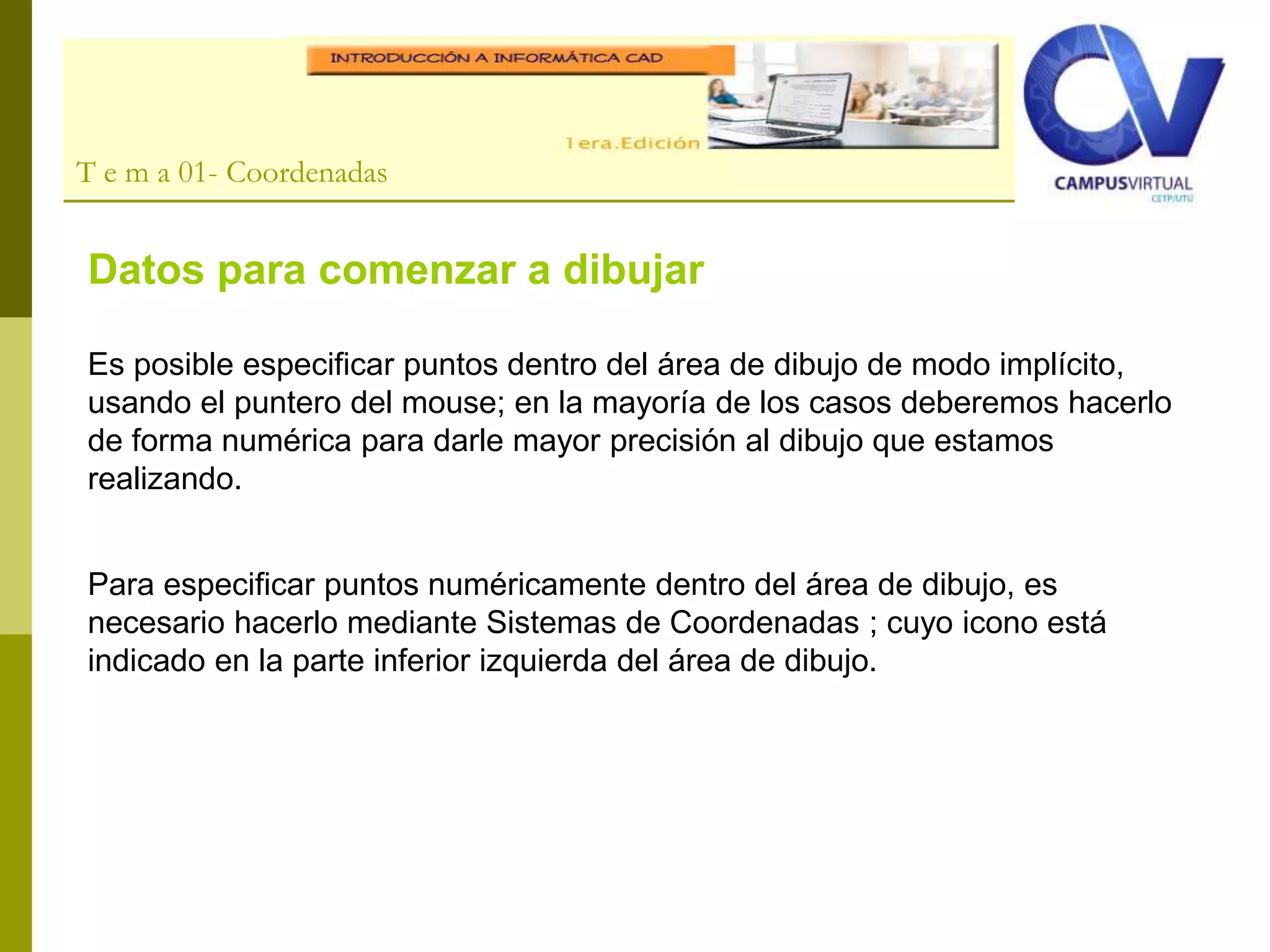

Datos para comenzar a dibujar
Es posible especificar puntos dentro del área de dibujo de modo implícito,
usando el puntero del mouse; en la mayoría de los casos deberemos hacerlo
de forma numérica para darle mayor precisión al dibujo que estamos
realizando.
Para especificar puntos numéricamente dentro del área de dibujo, es
necesario hacerlo mediante Sistemas de Coordenadas ; cuyo icono está
indicado en la parte inferior izquierda del área de dibujo.

2. T e m a 01- Coordenadas

3. T e m a 01- Coordenadas
Icono UCS
El Icono UCS refiere a la sigla User Coordinate System, Sistema
de Coordenadas Universal, donde todos los puntos del plano
refieren al eje cartesiano UCS. El eje de cartesiano se compone
de un eje de abscisas (eje X) y ordenadas (eje y).

4. T e m a 01 Coordenadas Absolutas
 Coordenadas Absolutas
Con este SISTEMA indicaremos puntos en la pantalla, haciendo referencia al origen
de las coordenadas o sea a el punto 0,0 ; las coordenadas se separan con una “COMA”,
el primer valor son las abscisas “X” y el segundo valor las ordenadas “Y”.
Este SISTEMA puede ser usado siempre que el programa nos solicite la localización de
un punto.
 Ejemplo:
A continuación trazaremos el segmento AB, cuyas coordenadas en A(2,3) y en B(8,7).
Para ello debemos ingresar por línea de comando el comando “LINE”.
Al comando podemos ingresar por cuatro maneras:
1.Clic en el Icono. 2. Por teclado escribo “LINE y doy Enter”
3. Por teclado “L y doy Enter. 4. Menú Desplegable / Draw/ Line.

5. T e m a 01 Coordenadas Absolutas
Entramos en el comando línea:
Comando (Command):
Comando (Command): Line_Precise primer punto (Specify first point): 2,3
Doy Enter.
Comando (Command): Precise punto sigiente (Specify next point): 8,7
Doy Enter. Paso al siguiente punto
Doy Enter. Salgo del comando.
Queda Gráficado de la siguiente manera.

6. PRIMER PUNTO
LÍNEA
RESULTANTE
SEGUNDO PUNTO

7. T e m a 01 Coordenadas Absolutas

8. T e m a 01 Coordenadas Relativas
 Coordenadas Relativas
Usaremos LA TECLA @ (ARROBA) para indicar como origen el último punto introducido,
siendo el último punto marcado el 0,0 del siguiente punto.
POR LO TANTO LA COORDENADA TOMARÍA LA SIGUIENTE FORMA: @X,Y.
 Ejemplo:
A continuación trazaremos el segmento AB, cuyas coordenadas en A(2,3) y en B(@6,4).
Para ello debemos ingresar por línea de comando el comando “LINE”.
Al comando podemos ingresar por cuatro maneras:
1.Clic en el Icono. 2. Por teclado escribo “LINE y doy Enter”
3. Por teclado “L y doy Enter. 4. Menú Desplegable / Draw/ Line.

9. T e m a 01 Coordenadas Relativas
Entramos en el comando línea:
Comando (Command):
Comando (Command): Line_Precise primer punto (Specify first point): 2,3
Doy Enter.
Comando (Command): Precise punto sigiente (Specify next point): @6,4
Doy Enter. Paso al siguiente punto
Doy Enter. Salgo del comando.
Queda Gráficado de la siguiente manera.

10. T e m a 01 Coordenadas Relativas
PUNTO FINAL@6,4
PUNTO DE INICIO
LÍNEA RESULTANTE

11. T e m a 01 Coordenadas Polares
 Coordenadas Polares Relativas
En este Método más eficaz de Coordenadas pues nos permite indicar la longitud de desplazamiento o
de la línea y el ángulo de rotación que tendrá .
La sintaxis es similiar a la de las coordenadas relativas , pero reemplazaremos las coordenadas por
la longitud y el ángulo: @longitud<ángulo.
 ¿Como considera Auto CAD a los ángulos ?.
Los ÁNGULOS se miden en dirección contraria a las agujas del reloj y se toma como
ÁNGULO “CERO” hacia la derecha. Si el sentido del ángulo es horario el ángulo es negativo, pero si el
sentido del ángulo es antihorario es positivo.

12. T e m a 01 Coordenadas Polares

13. T e m a 01 Coordenadas Relativas
Entramos en el comando línea:
Comando (Command):
Comando (Command): Line_Precise primer punto (Specify first point): 2,3
Doy Enter.
Comando (Command): Precise punto sigiente (Specify next point): @6<45
Doy Enter. Paso al siguiente punto
Doy Enter. Salgo del comando.
Queda Gráficado de la siguiente manera.

14. LÍNEA
RESULTANTE
SEGUNDO PUNTO
@6<45
PRIMER PUNTO

15. COORDENADAS ABSOLUTAS
X,Y
COORDENADAS RELATIVAS
@X,Y
COORDENADAS POLARES
@LONGITUD<ÁNGULO
T e m a 01 Resumen de la Sintaxis
