1. 1.1. Coordenadas
Utilizando la introducción de datos mediante coordenadas por teclado, realizar la
siguiente figura con el comando “Línea”.
Comenzar por el Punto (1,1)

2. 1.2. Coordenadas
Dibujar las siguientes líneas independientemente (pulsar “Esc” cada vez que se dibuje
una). Todas las coordenadas, ya sean cartesianas o polares, son absolutas:
• A(10,60º) – B(5,60º)
• A(10,60º) – B(10,-2)
• A(10,-2) – B(5,160º)
• A(-4.7,1.71) – B(5,-300º)
Dibujar las siguientes líneas continuadas en coordenadas absolutas. Sólo se indica el
siguiente punto, ya que el primero será el último de la línea anterior.
• A(-5,9) – B(10,30º)
• C(1,1)
• D(4,270º)
• E (cerrar polígono)
Dibujar las siguientes líneas en coordenadas relativas. Sólo se indica el siguiente punto, ya
que el primero será el último de la línea anterior.
• A(1,-1) – B(6,25º)
• C(10,115º)
• D(-5,-2)
• E (cerrar polígono)

3. 1.3. Coordenadas
Dibujar las siguientes líneas independientemente (pulsar “Esc” cada vez que se dibuje
una). Cuando sean coordenadas relativas se especificará.
• A(30,160º) – B(60,-360º)
• A(10,60º) – (coord.relat a A)B(40,200º)
• A(10,20) – (coord.relat a A) B(50,250º)
• Cierra el polígono dibujando dos rectas que salgan de los extremos de la última.
Dibujar las siguientes líneas continuadas en coordenadas absolutas. Sólo se indica el
siguiente punto, ya que el primero será el último de la línea anterior.
• A(10,10) – B(30,10)
• C(30,30)
• D(10,30)
• E (10,10)
Dibujar las siguientes líneas en coordenadas relativas. Sólo se indica el siguiente punto, ya
que el primero será el último de la línea anterior.
• A(0,0) – B(10,-20)
• C(20,30)
• D(-20,20)
• E (-30,-10)
• F (20,-20)
Dibujar una línea sabiendo que su primer punto (B) se define con coordenadas relativas
con respecto al A(30,30).
• B(30,-30)
Y su segundo punto (D), se define con coordenadas relativas con respecto al C(-50,-20).
• D(50,-50º)

4. 1.4. Coordenadas

5. 1.5. Coordenadas

6. 1.6. Coordenadas

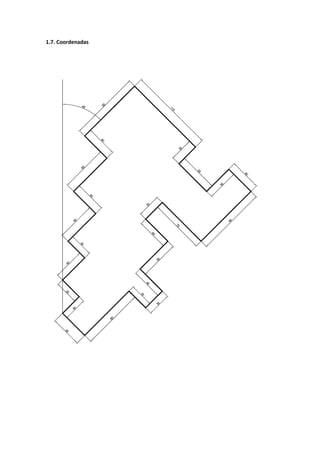

7. 1.7. Coordenadas

8. 1.8. Coordenadas

9. 1.9. Coordenadas
Dibujar un rectángulo mediante la orden “línea”, de 160 unidades de dibujo de base y 120
unidades de dibujo de altura, mediante diversos métodos de selección de comandos, trazado y
selección para borrado. Esquina inferior izquierda del rectángulo: (100,50).

10. 1.10. Coordenadas
Dibujar la puerta de madera de la figura. Utilizar la rejilla y forzar el cursor.

11. 1.11. Coordenadas
Dibujar la figura sabiendo que la esquina inferior está situada en (150,90) y que los ejes
horizontal y vertical tienen una longitud de 100, y quedan divididos en 10 partes iguales para
trazar las líneas de la figura.

12. 1.12. Coordenadas
Dibujar la siguiente figura. Todas las coordenadas son absolutas.

13. 1.13. Coordenadas.
Dibujar la siguiente figura. Las coordenadas son absolutas

14. 1.14. Coordenadas
Dibuja la siguiente figura.

15. 1.15. Coordenadas.
Dibuja la siguiente figura.

16. 1.16. Coordenadas.
Dibuja la siguiente figura.

17. 1.17. Coordenadas.
Dibuja la siguiente figura.

18. 1.18. Coordenadas.
Dibuja la siguiente figura.
