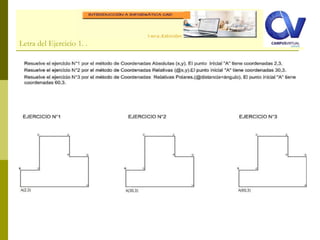

1. Letra del Ejercicio 1. .

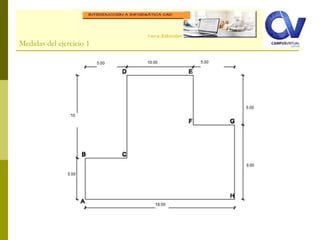

2. Medidas del ejercicio 1

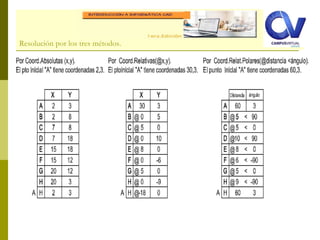

3. Resolución por los tres métodos.

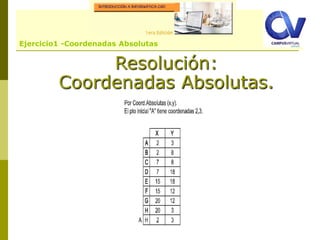

4. Ejercicio1 -Coordenadas Absolutas
Resolución:
Coordenadas Absolutas.

5. Comando: LINE

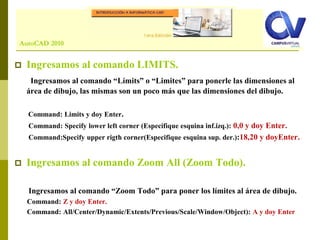

 Ingresamos al comando LIMITS.
Ingresamos al comando “Límits” o “Limites” para ponerle las dimensiones al
área de dibujo, las mismas son un poco más que las dimensiones del dibujo.
Command: Limits y doy Enter.
Command: Specify lower left corner (Especifique esquina inf.izq.): 0,0 y doy Enter.
Command:Specify upper rigth corner(Especifique esquina sup. der.):18,20 y doyEnter.
 Ingresamos al comando Zoom All (Zoom Todo).
Ingresamos al comando “Zoom Todo” para poner los límites al área de dibujo.
Command: Z y doy Enter.
Command: All/Center/Dynamic/Extents/Previous/Scale/Window/Object): A y doy Enter
AutoCAD 2010

6. Comando: LINEAutoCAD 2010

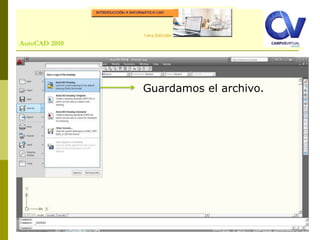

Guardamos el archivo.

7. Comando: LINEAutoCAD 2010
Ingresamos al comando límites.

8. Comando: LINEAutoCAD 2010

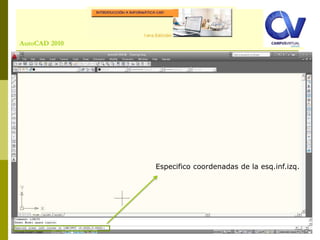

Especifico coordenadas de la esq.inf.izq.

9. Comando: LINEAutoCAD 2010

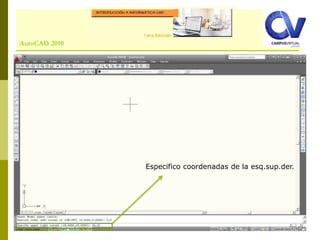

Especifico coordenadas de la esq.sup.der.

10. Comando: LINEAutoCAD 2010

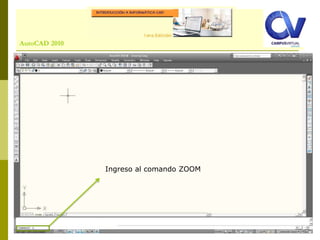

Ingreso al comando ZOOM

11. Comando: LINEAutoCAD 2010
Ingreso al comando ZOOM ALL= ZOOM TODO

12. Comando: LINE

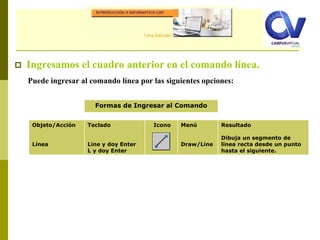

 Ingresamos el cuadro anterior en el comando línea.
Puede ingresar al comando línea por las siguientes opciones:
Objeto/Acción
Línea
Teclado
Line y doy Enter
L y doy Enter
Icono Menú
Draw/Line
Resultado
Dibuja un segmento de
línea recta desde un punto
hasta el siguiente.
Formas de Ingresar al Comando

13. Comando: LINE
Ingresamos al comando línea.

14. Comando: LINE

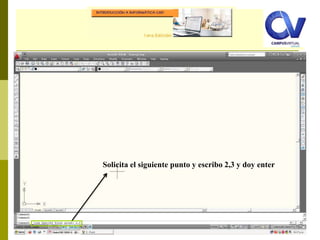

Solicita el siguiente punto y escribo 2,3 y doy enter

15. Comando: LINE
Solicita el siguiente punto y escribo 2,8 y doy enter

16. Comando: LINE

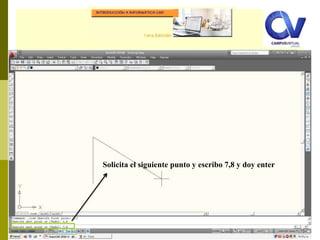

Solicita el siguiente punto y escribo 7,8 y doy enter

17. Comando: LINE

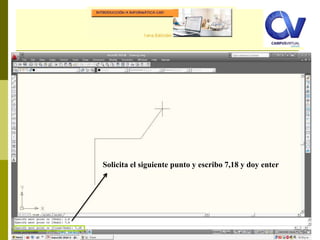

Solicita el siguiente punto y escribo 7,18 y doy enter

18. Comando: LINE

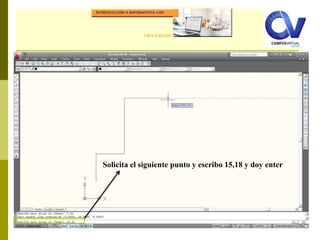

Solicita el siguiente punto y escribo 15,18 y doy enter

19. Comando: LINE
Solicita el siguiente punto y escribo 15,12 y doy enter

20. Comando: LINE

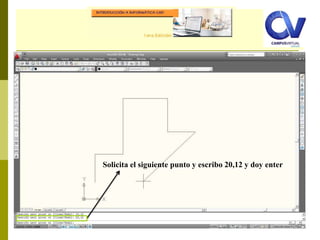

Solicita el siguiente punto y escribo 20,12 y doy enter

21. Comando: LINE

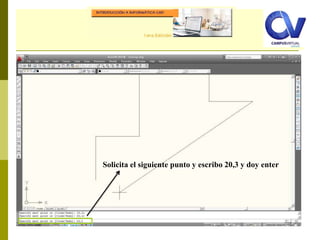

Solicita el siguiente punto y escribo 20,3 y doy enter

22. Comando: LINE

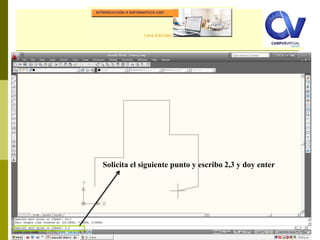

Solicita el siguiente punto y escribo 2,3 y doy enter

23. Comando: LINE

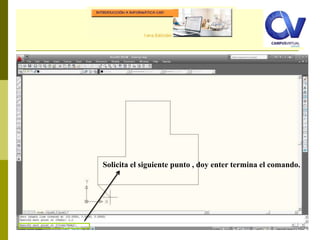

Solicita el siguiente punto , doy enter termina el comando.
