El documento describe los pasos para diseñar la infraestructura y dimensionar la red, incluyendo ubicar cuartos de equipos y telecomunicaciones, determinar rutas de cableado, categoría de red, y puntos de red. También incluye listados de inventario por edificio y total que enumeran los elementos de cableado estructurado necesarios como paneles de parcheo, administradores de red, racks, cableado y accesorios.

1. 3- Realizar el diseño de la infraestructura y el dimensionamiento de la red:
a) Ubicar cuartos de equipos
b) Ubicar cuartos de telecomunicaciones
c) Ubicar facilidades de entrada
d) Determinar rutas del cable
e) Determinar categoría de la red
f) Contabilizar cantidad de salidas lógicas (puntos de red) por área de trabajo
g) Contabilizar cantidad de salidas lógicas (puntos de red) por cuarto de telecomunicaciones
h) Contabilizar cantidad de elementos de cableado estructurado
i) Diseñar Racks
j) Contabilizar elementos / materiales
=========================================================================================
LISTADO INVENTARIO POR EDIFICIO
Edificio _____________________
Cuarto Cuarto Cuarto Cuarto Cuarto Cuarto
DescripciónElemento Total
Telec#1 Telec#2 Telec#3 Telec#4 Telec#5 Equipos
Patch-panels 24 Ptos
Administradores de red H
Administradores de red V
Racks Tamaño
Gabinetes Tamaño
Patch-cords
Face-plates + cajas terminales
Conectores MP8
Conectores MJ8
Canaletas tipo “A”
Canaletas tipo “B”
Bandejas Portacables Tipo “A”
Bandejas Portacables Tipo “B”
Tuberías tipo “A”
Tuberías tipo “B”…
Cable UTD stranded Categoria
Cable UTP Solido Categoría
fibra óptica tipo
Total

2. =========================================================================================

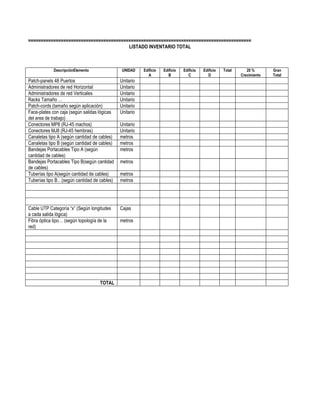

LISTADO INVENTARIO TOTAL
DescripciónElemento UNIDAD Edificio Edificio Edificio Edificio Total 20 % Gran
A B C D Crecimiento Total
Patch-panels 48 Puertos Unitario
Administradores de red Horizontal Unitario
Administradores de red Verticales Unitario
Racks Tamaño … Unitario
Patch-cords (tamaño según aplicación) Unitario
Face-plates con caja (según salidas lógicas Unitario
del area de trabajo)
Conectores MP8 (RJ-45 machos) Unitario
Conectores MJ8 (RJ-45 hembras) Unitario
Canaletas tipo A (según cantidad de cables) metros
Canaletas tipo B (según cantidad de cables) metros
Bandejas Portacables Tipo A (según metros
cantidad de cables)
Bandejas Portacables Tipo B(según cantidad metros
de cables)
Tuberías tipo A(según cantidad de cables) metros
Tuberías tipo B…(según cantidad de cables) metros
Cable UTP Categoría “x” (Según longitudes Cajas
a cada salida lógica)
Fibra óptica tipo… (según topología de la metros
red)
TOTAL
