1. LHDG / V.06 - 26 1

2. SOFTWARE DE RED
Las primeras redes de computadoras se
diseñaron con el Hardware (Hw) como su
parte principal y el Software (Sw) era
secundario.
Ahora la situación ha cambiado, el Sw de la
red es altamente estructurado y pesa tanto
como el Hw.
Veremos los principios de estructuración del Sw..
LHDG / V.06 - 26 2

3. CONTENIDO
• Jerarquía de Protocolos.
• Aspectos de Diseño de las capas.
• Servicios orientados a la conexión y no
orientados a la conexión.
• Primitivas de Servicio.
• Relación de Servicios a Protocolos.
LHDG / V.06 - 26 3

4. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS

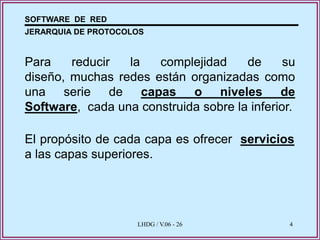

Para reducir la complejidad de su
diseño, muchas redes están organizadas como
una serie de capas o niveles de
Software, cada una construida sobre la inferior.
El propósito de cada capa es ofrecer servicios
a las capas superiores.
LHDG / V.06 - 26 4

5. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
CAPAS O NIVELES 26 SOFTWARE
LHDG / V.06 -
DE 5

6. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
Además la “capa n” de una máquina lleva a cabo una
conversación con la “capa n” de otra máquina (capas pares).
Las reglas y convenciones que se siguen en esta
conversación se conocen como protocolo de la capa n
=> básicamente, un protocolo es un acuerdo, entre las
partes que se comunican, sobre cómo va a proceder la
comunicación
LHDG / V.06 - 26 6

7. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
Servicio & Protocolo
LHDG / V.06 - 26 7

8. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
PROTOCOLOS DE LA CAPA “N”
LHDG / V.06 - 26 8

9. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
Un conjunto de capas y protocolos recibe el
nombre de Arquitectura de Red.
La lista de protocolos empleados por un sistema
determinado, con un protocolo por capa, se
llama Pila de Protocolos.
LHDG / V.06 - 26 9

10. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
Entre cada par de capas adyacentes hay una
interfaz.
La interfaz de una capa les dice a los procesos
de arriba cómo accederla; especifica cuáles
son los parámetros y qué resultados esperar.
LHDG / V.06 - 26 10

11. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
INTERFACES
LHDG / V.06 - 26 11

12. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS
Tipos de Comunicaciones entre máquinas:
Comunicación Virtual: Se realiza
“indirectamente” entre capas pares de dos
máquinas.
Comunicación Física: Se realiza a través de
las interfaces entre las capas pares de dos
máquinas.
LHDG / V.06 - 26 12

13. SOFTWARE DE RED
JERARQUIA DE PROTOCOLOS

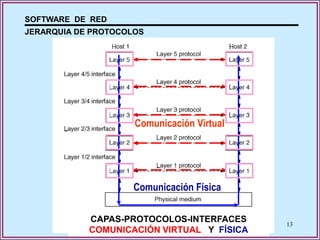

Comunicación Virtual
Comunicación Física
CAPAS-PROTOCOLOS-INTERFACES
LHDG / V.06 - 26 13
COMUNICACIÓN VIRTUAL Y FÍSICA

14. CONTENIDO
• Jerarquía de Protocolos.
• Aspectos de Diseño de las capas.
• Servicios orientados a la conexión y no
orientados a la conexión.
• Primitivas de Servicio.
LHDG / V.06 - 26 14

15. SOFTWARE DE RED
ASPECTOS DE DISEÑO DE CAPAS
En el modelo OSI, hay tres aspectos fundamentales a tener en cuenta en el
diseño de las capas: 1. Servicios. 2. Interfaces. 3. Protocolos.
Servicio dice lo que hace la capa (no cómo es que las entidades superiores
tienen acceso a ella o cómo funciona la capa).
La interfaz de una capa les dice a los procesos de arriba cómo acceder a
ella; especifica cuáles son los parámetros y qué resultados esperar (tampoco
dice sobre cómo trabaja la capa por dentro).
Los protocolos son acuerdos, entre las capas pares que se comunican,
sobre cómo va a proceder su comunicación.
Los protocolos usados son propios de la capa. Ésta puede usar los
protocolos que quiera, siempre que provea los servicios asignados a la
capa.
LHDG / V.06 - 26 15

16. SOFTWARE DE RED
ASPECTOS DE DISEÑO DE CAPAS
Analogía para los conceptos de servicios, interfaces, protocolos y comunicación,
en una arquitectura multicapas “FILOSOFO_TRADUCTOR_SECRETARIA”.
ARQUITECTURA MULTICAPAS
“FILOSOFO_TRADUCTOR_SECRETARIA” 16

17. SOFTWARE DE RED
ASPECTOS DE DISEÑO DE CAPAS
17
LHDG / V.06 - 26

18. SOFTWARE DE RED
ASPECTOS DE DISEÑO DE CAPAS
LHDG / V.06 - 26 18

19. SOFTWARE DE RED
ASPECTOS DE DISEÑO DE CAPAS

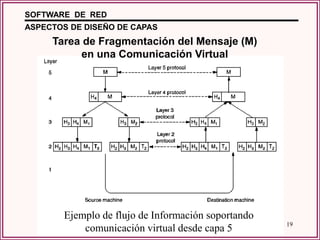

Tarea de Fragmentación del Mensaje (M)
en una Comunicación Virtual
Ejemplo de flujo de Información soportando
comunicación virtual 26
LHDG / V.06 -
desde capa 5 19

20. SOFTWARE DE RED
ASPECTOS DE DISEÑO DE CAPAS
Aspecto a considerar en el diseño por capas
Al diseñar un protocolo se debe considerar el servicio
prestado por la capa a la que pertenece el
protocolo, tales como:
• Direccionamiento – Capa Red
• Control de Errores – Capa Enlace de datos
• Control de Flujo – Capa de Enlace de datos
• Multiplexaje – Capa de Transporte
• Enrutamiento – Capa de Transporte
• Acceso al canal – Capa de Enlace de datos
…
LHDG / V.06 - 26 20

21. SOFTWARE DE RED
ASPECTOS DE DISEÑO DE CAPAS
10.1.0.1
Que protocolo aplica en cada tarea de la red? 10.3.0.1
. .
. .
. .
10.1.0.2
10.3.0.2
Host
10.4.0.1
10.2.0.1
Router Router Host
.
. .
. .
.
10.4.0.2
10.2.0.2 LHDG / V.06 - 26 21

22. CONTENIDO
• Jerarquía de Protocolos.
• Aspectos de Diseño de las capas.
• Servicios orientados a la conexión y no
orientados a la conexión.
• Primitivas de Servicio.
LHDG / V.06 - 26 22

23. SOFTWARE DE RED
Servicio orientados a conexión y no-orientado a conexión
- Orientado a Conexión (Circuitos). Primero se
establece el circuito entre el origen y el destino y
luego se procede con la transmisión de los frames de
datos.
- No Orientado a Conexión (Datagramas). No
se requiere establecer el circuito inicial para transmitir
los frames, éstos se envían y recorren trayectorias
diferentes, antes de alcanzar el destino final.
LHDG / V.06 - 26
23

24. SOFTWARE DE RED
SERVICIOS ORIENTADOS A LA CONEXIÓN Y NO ORIENTADOS A LA CONEXIÓN
10.1.0.1
10.3.0.1
. C
B B
A .
A C
. C B A .
. .
circuito
10.1.0.2
10.3.0.2
10.4.0.1
10.2.0.1
Router Router
.
. .
. .
.
10.4.0.2
10.2.0.2 LHDG / V.06 - 26 24

25. SOFTWARE DE RED
SERVICIOS ORIENTADOS A LA CONEXIÓN y NO ORIENTADOS A LA CONEXIÓN
10.1.0.1
10.3.0.1
. C
B A
C .
A B
. C .
. .
A
B
10.1.0.2
A B 10.3.0.2
B
10.4.0.1
A
10.2.0.1
Router Router
.
. .
. .
.
10.4.0.2
10.2.0.2 LHDG / V.06 - 26 25

26. SOFTWARE DE RED
Servicios orientados a conexión y no-orientados a conexión
Ejemplos de algunos tipos de servicio de ambos tipos …
Flujo Confiable de Mensajes Secuencia de páginas
Flujo Confiable de Bytes Inicio de sesión remoto
Conexión no Confiable Voz Digitalizada
Datagrama no Confiable Correo Electrónico Basura
Datagrama Confirmado Correo Certificado
Solicitud - Respuesta Consulta de Base de Datos
LHDG / V.06 - 26
26

27. CONTENIDO
• Jerarquía de Protocolos.
• Aspectos de Diseño de las capas.
• Servicios orientados a la conexión y no
orientados a la conexión.
• Primitivas de Servicio.
LHDG / V.06 - 26 27

28. SOFTWARE DE RED
Primitivas de Servicio
Un Servicio se accesa a través de un conjunto de
primitivas (operaciones o instrucciones) disponibles a un
proceso de usuario .
Las Primitivas son las “operaciones o instrucciones”
disponibles y provistas por la capa inferior a la superior
para que un proceso de usuario acceda al servicio
provisto por la capa inferior.
LHDG / V.06 - 26 28

29. SOFTWARE DE RED
Primitivas de Servicio
Ejemplo - Primitivas de Servicio
usadas para la implementacion de un
servicio simple - orientado a
conexion.
Se bloquea en espera de una Conexión entrante
Establece una Conexión con el par en espera
Se bloquea en espera de un Mensaje entrante
Envía un mensaje al “par”
Da por terminada una Conexión
LHDG / V.06 - 26 29

30. SOFTWARE DE RED
Primitivas de Servicio
Ejemplo - Primitivas en un
servicio orientado a la conexión
en una red cliente servidor:
LHDG / V.06 - 26 30

31. LHDG / V.06 - 26 31
