1. Facultad de Arquitectura, Diseño y Urbanismo
Carrera: Arquitectura
ESTRUCTURAS II – CÁTEDRA ARQTA GLORIA S. DIEZ
PROGRAMA
DISEÑO Y DIMENSIONADO DE LAS ESTRUCTURAS DE HORMIGÓN ARMADO
1. Diseño de los “Sistemas Estructurales” para edificios que responde al grado de complejidad:
1.1. Del Espacio
Resolución de espacios ubicados en distintos niveles con resolución de sistemas circulatorios elementales;
espacios organizados en pequeñas y medianas luces planas; Altura: planta baja y hasta tres plantas altas.
1.2 De la Tecnología
Estructuras independientes de hormigón armado, materializadas empleando procesos constructivos
tradicionales racionalizados.
2. Contenidos y Tipologías
Fundamentos de los contenidos y la necesidad de abordar la temática de las distintas áreas: Vivienda,
Trabajo, Salud, Educación, etc.
3. Introducción a la problemática
Conocimientos, habilidades y destrezas necesarias a adquirir para el diseño y utilización de la “Tipología
Estructural” propia del Nivel II; el momento del “Proceso de Diseño” en el que puede intervenir el
“Subsistema Estructural” del edificio, a fin de que se integre al proceso creativo del “Diseño
Arquitectónico” interpretado como un “Sistema total”.
Instrumentación del proceso que representa incursionar en forma coordinada en la problemática del
nivel generada por los subsistemas estructurales, eligiendo una “Estructura Óptima” que a su vez
satisfaga a las condicionantes ajenas a la estructura misma.
Análisis de soluciones usuales, conjuntamente con su justificación crítica; variación del diseño
estructural de obras realizadas; la estructura como factor condicionante y condicionado del Diseño
Arquitectónico.
Planteo de alternativas estructurales; análisis crítico-comparativos de las diversas opciones; selección
de alternativas más adecuadas; desarrollo de la alternativa elegida; la programación, el diseño, el pre
dimensionado y/o verificación, y el dimensionado definitivo; el grado de complejidad de la estructura y
sus problemas de materialización en las obras.
UNIDAD TEMÁTICA Nº1
1

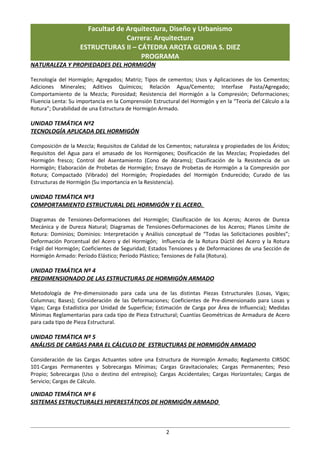

2. Facultad de Arquitectura, Diseño y Urbanismo
Carrera: Arquitectura
ESTRUCTURAS II – CÁTEDRA ARQTA GLORIA S. DIEZ
PROGRAMA
NATURALEZA Y PROPIEDADES DEL HORMIGÓN
Tecnología del Hormigón; Agregados; Matriz; Tipos de cementos; Usos y Aplicaciones de los Cementos;
Adiciones Minerales; Aditivos Químicos; Relación Agua/Cemento; Interfase Pasta/Agregado;
Comportamiento de la Mezcla; Porosidad; Resistencia del Hormigón a la Compresión; Deformaciones;
Fluencia Lenta: Su importancia en la Comprensión Estructural del Hormigón y en la “Teoría del Cálculo a la
Rotura”; Durabilidad de una Estructura de Hormigón Armado.
UNIDAD TEMÁTICA Nº2
TECNOLOGÍA APLICADA DEL HORMIGÓN
Composición de la Mezcla; Requisitos de Calidad de los Cementos; naturaleza y propiedades de los Áridos;
Requisitos del Agua para el amasado de los Hormigones; Dosificación de las Mezclas; Propiedades del
Hormigón fresco; Control del Asentamiento (Cono de Abrams); Clasificación de la Resistencia de un
Hormigón; Elaboración de Probetas de Hormigón; Ensayo de Probetas de Hormigón a la Compresión por
Rotura; Compactado (Vibrado) del Hormigón; Propiedades del Hormigón Endurecido; Curado de las
Estructuras de Hormigón (Su importancia en la Resistencia).
UNIDAD TEMÁTICA Nº3
COMPORTAMIENTO ESTRUCTURAL DEL HORMIGÓN Y EL ACERO.
Diagramas de Tensiones-Deformaciones del Hormigón; Clasificación de los Aceros; Aceros de Dureza
Mecánica y de Dureza Natural; Diagramas de Tensiones-Deformaciones de los Aceros; Planos Límite de
Rotura: Dominios; Dominios: Interpretación y Análisis conceptual de “Todas las Solicitaciones posibles”;
Deformación Porcentual del Acero y del Hormigón; Influencia de la Rotura Dúctil del Acero y la Rotura
Frágil del Hormigón; Coeficientes de Seguridad; Estados Tensiones y de Deformaciones de una Sección de
Hormigón Armado: Período Elástico; Período Plástico; Tensiones de Falla (Rotura).
UNIDAD TEMÁTICA Nº 4
PREDIMENSIONADO DE LAS ESTRUCTURAS DE HORMIGÓN ARMADO
Metodología de Pre-dimensionado para cada una de las distintas Piezas Estructurales (Losas, Vigas;
Columnas; Bases); Consideración de las Deformaciones; Coeficientes de Pre-dimensionado para Losas y
Vigas; Carga Estadística por Unidad de Superficie; Estimación de Carga por Área de Influencia); Medidas
Mínimas Reglamentarias para cada tipo de Pieza Estructural; Cuantías Geométricas de Armadura de Acero
para cada tipo de Pieza Estructural.
UNIDAD TEMÁTICA Nº 5
ANÁLISIS DE CARGAS PARA EL CÁLCULO DE ESTRUCTURAS DE HORMIGÓN ARMADO
Consideración de las Cargas Actuantes sobre una Estructura de Hormigón Armado; Reglamento CIRSOC
101-Cargas Permanentes y Sobrecargas Mínimas; Cargas Gravitacionales; Cargas Permanentes; Peso
Propio; Sobrecargas (Uso o destino del entrepiso); Cargas Accidentales; Cargas Horizontales; Cargas de
Servicio; Cargas de Cálculo.
UNIDAD TEMÁTICA Nº 6
SISTEMAS ESTRUCTURALES HIPERESTÁTICOS DE HORMIGÓN ARMADO
2

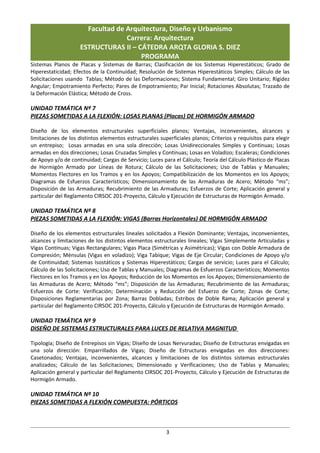

3. Facultad de Arquitectura, Diseño y Urbanismo
Carrera: Arquitectura
ESTRUCTURAS II – CÁTEDRA ARQTA GLORIA S. DIEZ
PROGRAMA
Sistemas Planos de Placas y Sistemas de Barras; Clasificación de los Sistemas Hiperestáticos; Grado de
Hiperestaticidad; Efectos de la Continuidad; Resolución de Sistemas Hiperestáticos Simples; Cálculo de las
Solicitaciones usando Tablas; Método de las Deformaciones; Sistema Fundamental; Giro Unitario; Rigidez
Angular; Empotramiento Perfecto; Pares de Empotramiento; Par Inicial; Rotaciones Absolutas; Trazado de
la Deformación Elástica; Método de Cross.
UNIDAD TEMÁTICA Nº 7
PIEZAS SOMETIDAS A LA FLEXIÓN: LOSAS PLANAS (Placas) DE HORMIGÓN ARMADO
Diseño de los elementos estructurales superficiales planos; Ventajas, inconvenientes, alcances y
limitaciones de los distintos elementos estructurales superficiales planos; Criterios y requisitos para elegir
un entrepiso; Losas armadas en una sola dirección; Losas Unidireccionales Simples y Continuas; Losas
armadas en dos direcciones; Losas Cruzadas Simples y Continuas; Losas en Voladizo; Escaleras; Condiciones
de Apoyo y/o de continuidad; Cargas de Servicio; Luces para el Cálculo; Teoría del Cálculo Plástico de Placas
de Hormigón Armado por Líneas de Rotura; Cálculo de las Solicitaciones; Uso de Tablas y Manuales;
Momentos Flectores en los Tramos y en los Apoyos; Compatibilización de los Momentos en los Apoyos;
Diagramas de Esfuerzos Característicos; Dimensionamiento de las Armaduras de Acero; Método “ms”;
Disposición de las Armaduras; Recubrimiento de las Armaduras; Esfuerzos de Corte; Aplicación general y
particular del Reglamento CIRSOC 201-Proyecto, Cálculo y Ejecución de Estructuras de Hormigón Armado.
UNIDAD TEMÁTICA Nº 8
PIEZAS SOMETIDAS A LA FLEXIÓN: VIGAS (Barras Horizontales) DE HORMIGÓN ARMADO
Diseño de los elementos estructurales lineales solicitados a Flexión Dominante; Ventajas, inconvenientes,
alcances y limitaciones de los distintos elementos estructurales lineales; Vigas Simplemente Articuladas y
Vigas Continuas; Vigas Rectangulares; Vigas Placa (Simétricas y Asimétricas); Vigas con Doble Armadura de
Compresión; Ménsulas (Vigas en voladizo); Viga Tabique; Vigas de Eje Circular; Condiciones de Apoyo y/o
de Continuidad; Sistemas Isostáticos y Sistemas Hiperestáticos; Cargas de servicio; Luces para el Cálculo;
Cálculo de las Solicitaciones; Uso de Tablas y Manuales; Diagramas de Esfuerzos Característicos; Momentos
Flectores en los Tramos y en los Apoyos; Reducción de los Momentos en los Apoyos; Dimensionamiento de
las Armaduras de Acero; Método “ms”; Disposición de las Armaduras; Recubrimiento de las Armaduras;
Esfuerzos de Corte: Verificación; Determinación y Reducción del Esfuerzo de Corte; Zonas de Corte;
Disposiciones Reglamentarias por Zona; Barras Dobladas; Estribos de Doble Rama; Aplicación general y
particular del Reglamento CIRSOC 201-Proyecto, Cálculo y Ejecución de Estructuras de Hormigón Armado.
UNIDAD TEMÁTICA Nº 9
DISEÑO DE SISTEMAS ESTRUCTURALES PARA LUCES DE RELATIVA MAGNITUD
Tipología; Diseño de Entrepisos sin Vigas; Diseño de Losas Nervuradas; Diseño de Estructuras envigadas en
una sola dirección: Emparrillados de Vigas; Diseño de Estructuras envigadas en dos direcciones:
Casetonados; Ventajas, inconvenientes, alcances y limitaciones de los distintos sistemas estructurales
analizados; Cálculo de las Solicitaciones; Dimensionado y Verificaciones; Uso de Tablas y Manuales;
Aplicación general y particular del Reglamento CIRSOC 201-Proyecto, Cálculo y Ejecución de Estructuras de
Hormigón Armado.
UNIDAD TEMÁTICA Nº 10
PIEZAS SOMETIDAS A FLEXIÓN COMPUESTA: PÓRTICOS
3

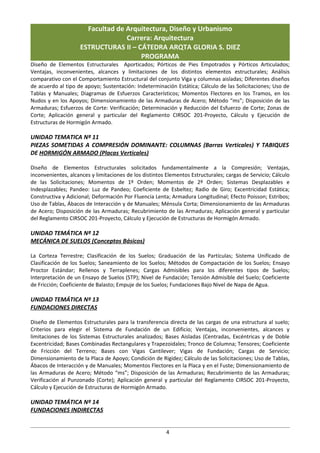

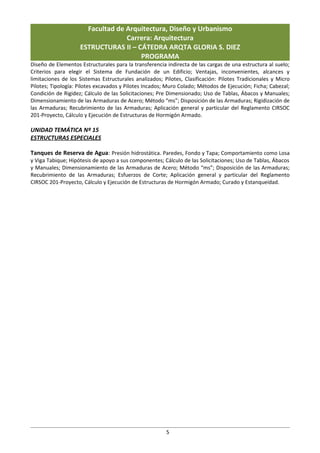

4. Facultad de Arquitectura, Diseño y Urbanismo
Carrera: Arquitectura
ESTRUCTURAS II – CÁTEDRA ARQTA GLORIA S. DIEZ
PROGRAMA
Diseño de Elementos Estructurales Aporticados; Pórticos de Pies Empotrados y Pórticos Articulados;
Ventajas, inconvenientes, alcances y limitaciones de los distintos elementos estructurales; Análisis
comparativo con el Comportamiento Estructural del conjunto Viga y columnas aisladas; Diferentes diseños
de acuerdo al tipo de apoyo; Sustentación: Indeterminación Estática; Cálculo de las Solicitaciones; Uso de
Tablas y Manuales; Diagramas de Esfuerzos Característicos; Momentos Flectores en los Tramos, en los
Nudos y en los Apoyos; Dimensionamiento de las Armaduras de Acero; Método “ms”; Disposición de las
Armaduras; Esfuerzos de Corte: Verificación; Determinación y Reducción del Esfuerzo de Corte; Zonas de
Corte; Aplicación general y particular del Reglamento CIRSOC 201-Proyecto, Cálculo y Ejecución de
Estructuras de Hormigón Armado.
UNIDAD TEMATICA Nº 11
PIEZAS SOMETIDAS A COMPRESIÓN DOMINANTE: COLUMNAS (Barras Verticales) Y TABIQUES
DE HORMIGÓN ARMADO (Placas Verticales)
Diseño de Elementos Estructurales solicitados fundamentalmente a la Compresión; Ventajas,
inconvenientes, alcances y limitaciones de los distintos Elementos Estructurales; cargas de Servicio; Cálculo
de las Solicitaciones; Momentos de 1º Orden; Momentos de 2º Orden; Sistemas Desplazables e
Indesplazables; Pandeo: Luz de Pandeo; Coeficiente de Esbeltez; Radio de Giro; Excentricidad Estática;
Constructiva y Adicional; Deformación Por Fluencia Lenta; Armadura Longitudinal; Efecto Poisson; Estribos;
Uso de Tablas, Ábacos de Interacción y de Manuales; Ménsula Corta; Dimensionamiento de las Armaduras
de Acero; Disposición de las Armaduras; Recubrimiento de las Armaduras; Aplicación general y particular
del Reglamento CIRSOC 201-Proyecto, Cálculo y Ejecución de Estructuras de Hormigón Armado.
UNIDAD TEMÁTICA Nº 12
MECÁNICA DE SUELOS (Conceptos Básicos)
La Corteza Terrestre; Clasificación de los Suelos; Graduación de las Partículas; Sistema Unificado de
Clasificación de los Suelos; Saneamiento de los Suelos; Métodos de Compactación de los Suelos; Ensayo
Proctor Estándar; Rellenos y Terraplenes; Cargas Admisibles para los diferentes tipos de Suelos;
Interpretación de un Ensayo de Suelos (STP); Nivel de Fundación; Tensión Admisible del Suelo; Coeficiente
de Fricción; Coeficiente de Balasto; Empuje de los Suelos; Fundaciones Bajo Nivel de Napa de Agua.
UNIDAD TEMÁTICA Nº 13
FUNDACIONES DIRECTAS
Diseño de Elementos Estructurales para la transferencia directa de las cargas de una estructura al suelo;
Criterios para elegir el Sistema de Fundación de un Edificio; Ventajas, inconvenientes, alcances y
limitaciones de los Sistemas Estructurales analizados; Bases Aisladas (Centradas, Excéntricas y de Doble
Excentricidad; Bases Combinadas Rectangulares y Trapezoidales; Tronco de Columna; Tensores; Coeficiente
de Fricción del Terreno; Bases con Vigas Cantilever; Vigas de Fundación; Cargas de Servicio;
Dimensionamiento de la Placa de Apoyo; Condición de Rigidez; Cálculo de las Solicitaciones; Uso de Tablas,
Ábacos de Interacción y de Manuales; Momentos Flectores en la Placa y en el Fuste; Dimensionamiento de
las Armaduras de Acero; Método “ms”; Disposición de las Armaduras; Recubrimiento de las Armaduras;
Verificación al Punzonado (Corte); Aplicación general y particular del Reglamento CIRSOC 201-Proyecto,
Cálculo y Ejecución de Estructuras de Hormigón Armado.
UNIDAD TEMÁTICA Nº 14
FUNDACIONES INDIRECTAS
4
5. Facultad de Arquitectura, Diseño y Urbanismo
Carrera: Arquitectura
ESTRUCTURAS II – CÁTEDRA ARQTA GLORIA S. DIEZ
PROGRAMA
Diseño de Elementos Estructurales para la transferencia indirecta de las cargas de una estructura al suelo;
Criterios para elegir el Sistema de Fundación de un Edificio; Ventajas, inconvenientes, alcances y
limitaciones de los Sistemas Estructurales analizados; Pilotes, Clasificación: Pilotes Tradicionales y Micro
Pilotes; Tipología: Pilotes excavados y Pilotes Incados; Muro Colado; Métodos de Ejecución; Ficha; Cabezal;
Condición de Rigidez; Cálculo de las Solicitaciones; Pre Dimensionado; Uso de Tablas, Ábacos y Manuales;
Dimensionamiento de las Armaduras de Acero; Método “ms”; Disposición de las Armaduras; Rigidización de
las Armaduras; Recubrimiento de las Armaduras; Aplicación general y particular del Reglamento CIRSOC
201-Proyecto, Cálculo y Ejecución de Estructuras de Hormigón Armado.
UNIDAD TEMÁTICA Nº 15
ESTRUCTURAS ESPECIALES
Tanques de Reserva de Agua: Presión hidrostática. Paredes, Fondo y Tapa; Comportamiento como Losa
y Viga Tabique; Hipótesis de apoyo a sus componentes; Cálculo de las Solicitaciones; Uso de Tablas, Ábacos
y Manuales; Dimensionamiento de las Armaduras de Acero; Método “ms”; Disposición de las Armaduras;
Recubrimiento de las Armaduras; Esfuerzos de Corte; Aplicación general y particular del Reglamento
CIRSOC 201-Proyecto, Cálculo y Ejecución de Estructuras de Hormigón Armado; Curado y Estanqueidad.
5
