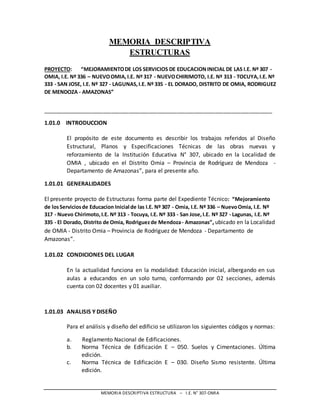

1. MEMORIA DESCRIPTIVA ESTRUCTURA – I.E. N° 307-OMIA
MEMORIA DESCRIPTIVA
ESTRUCTURAS
PROYECTO: “MEJORAMIENTODE LOS SERVICIOS DE EDUCACIONINICIAL DE LAS I.E. Nº 307 -
OMIA, I.E. Nº 336 – NUEVOOMIA,I.E. Nº 317 - NUEVOCHIRIMOTO, I.E. Nº 313 - TOCUYA,I.E. Nº
333 - SAN JOSE, I.E. Nº 327 - LAGUNAS,I.E. Nº 335 - EL DORADO, DISTRITO DE OMIA, RODRIGUEZ
DE MENDOZA - AMAZONAS”
________________________________________________________________________________
1.01.0 INTRODUCCION
El propósito de este documento es describir los trabajos referidos al Diseño
Estructural, Planos y Especificaciones Técnicas de las obras nuevas y
reforzamiento de la Institución Educativa N° 307, ubicado en la Localidad de
OMIA , ubicado en el Distrito Omia – Provincia de Rodríguez de Mendoza -
Departamento de Amazonas”, para el presente año.
1.01.01 GENERALIDADES
El presente proyecto de Estructuras forma parte del Expediente Técnico: “Mejoramiento
de losServiciosde Educacion Inicial de las I.E. Nº 307 - Omia, I.E. Nº 336 – NuevoOmia, I.E. Nº
317 - Nuevo Chirimoto,I.E. Nº 313 - Tocuya, I.E. Nº 333 - San Jose,I.E. Nº 327 - Lagunas, I.E. Nº
335 - El Dorado, Distrito de Omia, Rodriguezde Mendoza- Amazonas”, ubicado en la Localidad
de OMIA - Distrito Omia – Provincia de Rodríguez de Mendoza - Departamento de
Amazonas”.
1.01.02 CONDICIONES DEL LUGAR
En la actualidad funciona en la modalidad: Educación inicial, albergando en sus
aulas a educandos en un solo turno, conformando por 02 secciones, además
cuenta con 02 docentes y 01 auxiliar.
1.01.03 ANALISIS Y DISEÑO
Para el análisis y diseño del edificio se utilizaron los siguientes códigos y normas:
a. Reglamento Nacional de Edificaciones.
b. Norma Técnica de Edificación E – 050. Suelos y Cimentaciones. Última
edición.
c. Norma Técnica de Edificación E – 030. Diseño Sismo resistente. Última
edición.

2. MEMORIA DESCRIPTIVA ESTRUCTURA – I.E. N° 307-OMIA

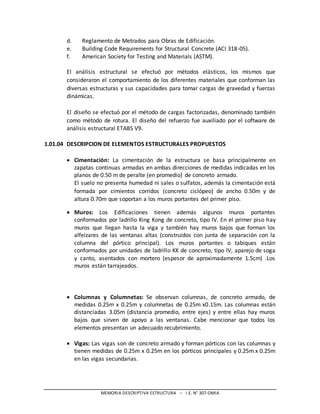

d. Reglamento de Metrados para Obras de Edificación.
e. Building Code Requirements for Structural Concrete (ACI 318-05).
f. American Society for Testing and Materials (ASTM).
El análisis estructural se efectuó por métodos elásticos, los mismos que
consideraron el comportamiento de los diferentes materiales que conforman las
diversas estructuras y sus capacidades para tomar cargas de gravedad y fuerzas
dinámicas.
El diseño se efectuó por el método de cargas factorizadas, denominado también
como método de rotura. El diseño del refuerzo fue auxiliado por el software de
análisis estructural ETABS V9.
1.01.04 DESCRIPCION DE ELEMENTOS ESTRUCTURALES PROPUESTOS
 Cimentación: La cimentación de la estructura se basa principalmente en
zapatas continuas armadas en ambas direcciones de medidas indicadas en los
planos de 0.50 m de peralte (en promedio) de concreto armado.
El suelo no presenta humedad ni sales o sulfatos, además la cimentación está
formada por cimientos corridos (concreto ciclópeo) de ancho 0.50m y de
altura 0.70m que soportan a los muros portantes del primer piso.
 Muros: Los Edificaciones tienen además algunos muros portantes
conformados por ladrillo King Kong de concreto, tipo IV. En el primer piso hay
muros que llegan hasta la viga y también hay muros bajos que forman los
alfeizares de las ventanas altas (construidos con junta de separación con la
columna del pórtico principal). Los muros portantes o tabiques están
conformados por unidades de ladrillo KK de concreto, tipo IV, aparejo de soga
y canto, asentados con mortero (espesor de aproximadamente 1.5cm) .Los
muros están tarrajeados.
 Columnas y Columnetas: Se observan columnas, de concreto armado, de
medidas 0.25m x 0.25m y columnetas de 0.25m x0.15m. Las columnas están
distanciadas 3.05m (distancia promedio, entre ejes) y entre ellas hay muros
bajos que sirven de apoyo a las ventanas. Cabe mencionar que todos los
elementos presentan un adecuado recubrimiento.
 Vigas: Las vigas son de concreto armado y forman pórticos con las columnas y
tienen medidas de 0.25m x 0.25m en los pórticos principales y 0.25m x 0.25m
en las vigas secundarias.

3. MEMORIA DESCRIPTIVA ESTRUCTURA – I.E. N° 307-OMIA

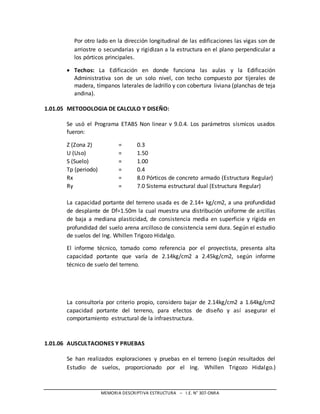

Por otro lado en la dirección longitudinal de las edificaciones las vigas son de
arriostre o secundarias y rigidizan a la estructura en el plano perpendicular a
los pórticos principales.
 Techos: La Edificación en donde funciona las aulas y la Edificación
Administrativa son de un solo nivel, con techo compuesto por tijerales de
madera, tímpanos laterales de ladrillo y con cobertura liviana (planchas de teja
andina).
1.01.05 METODOLOGIA DE CALCULO Y DISEÑO:
Se usó el Programa ETABS Non linear v 9.0.4. Los parámetros sísmicos usados
fueron:
Z (Zona 2) = 0.3
U (Uso) = 1.50
S (Suelo) = 1.00
Tp (periodo) = 0.4
Rx = 8.0 Pórticos de concreto armado (Estructura Regular)
Ry = 7.0 Sistema estructural dual (Estructura Regular)
La capacidad portante del terreno usada es de 2.14+ kg/cm2, a una profundidad
de desplante de Df=1.50m la cual muestra una distribución uniforme de arcillas
de baja a mediana plasticidad, de consistencia media en superficie y rígida en
profundidad del suelo arena arcilloso de consistencia semi dura. Según el estudio
de suelos del Ing. Whillen Trigozo Hidalgo.
El informe técnico, tomado como referencia por el proyectista, presenta alta
capacidad portante que varía de 2.14kg/cm2 a 2.45kg/cm2, según informe
técnico de suelo del terreno.
La consultoría por criterio propio, considero bajar de 2.14kg/cm2 a 1.64kg/cm2
capacidad portante del terreno, para efectos de diseño y así asegurar el
comportamiento estructural de la infraestructura.
1.01.06 AUSCULTACIONES Y PRUEBAS
Se han realizados exploraciones y pruebas en el terreno (según resultados del
Estudio de suelos, proporcionado por el Ing. Whillen Trigozo Hidalgo.)

4. MEMORIA DESCRIPTIVA ESTRUCTURA – I.E. N° 307-OMIA

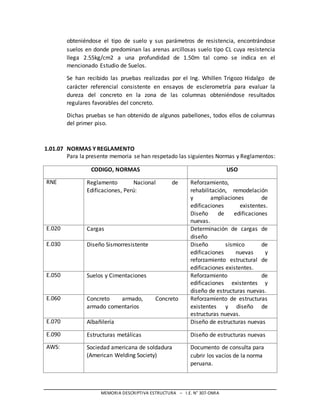

obteniéndose el tipo de suelo y sus parámetros de resistencia, encontrándose
suelos en donde predominan las arenas arcillosas suelo tipo CL cuya resistencia
llega 2.55kg/cm2 a una profundidad de 1.50m tal como se indica en el
mencionado Estudio de Suelos.
Se han recibido las pruebas realizadas por el Ing. Whillen Trigozo Hidalgo de
carácter referencial consistente en ensayos de esclerometría para evaluar la
dureza del concreto en la zona de las columnas obteniéndose resultados
regulares favorables del concreto.
Dichas pruebas se han obtenido de algunos pabellones, todos ellos de columnas
del primer piso.
1.01.07 NORMAS Y REGLAMENTO
Para la presente memoria se han respetado las siguientes Normas y Reglamentos:
CODIGO, NORMAS USO
RNE Reglamento Nacional de
Edificaciones, Perú:
Reforzamiento,
rehabilitación, remodelación
y ampliaciones de
edificaciones existentes.
Diseño de edificaciones
nuevas.
E.020 Cargas Determinación de cargas de
diseño
E.030 Diseño Sismorresistente Diseño sísmico de
edificaciones nuevas y
reforzamiento estructural de
edificaciones existentes.
E.050 Suelos y Cimentaciones Reforzamiento de
edificaciones existentes y
diseño de estructuras nuevas.
E.060 Concreto armado, Concreto
armado comentarios
Reforzamiento de estructuras
existentes y diseño de
estructuras nuevas.
E.070 Albañilería Diseño de estructuras nuevas
E.090 Estructuras metálicas Diseño de estructuras nuevas
AWS: Sociedad americana de soldadura
(American Welding Society)
Documento de consulta para
cubrir los vacíos de la norma
peruana.

5. MEMORIA DESCRIPTIVA ESTRUCTURA – I.E. N° 307-OMIA
ASTM American Society for Testing &
Materials.
Pruebas y ensayo de materiales
AISC: Instituto Americano de la
construcción de acero (American
Institute of Steel Construction)
Documento de consulta para
cubrir los vacíos de la norma
peruana.
ACI-318 -05: Building Code Requirements for
Structural Concrete (ACI 318-05) and
Commentary (ACI 318R-05). American
Concrete Institute
Documento de consulta para
cubrir los vacíos de la norma
peruana.
