”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”
MEMORIA DESCRIPTIVA –INSTALACIONES
SANITARIAS
CONTENIDO
1. NOMBRE DEL PROYECTO
2. ANTECEDENTES DEL PROYECTO.
3. UBICACIÓN DEL PROYECTO.
4. OBJETIVOS DEL PROYECTO.
5. SITUACION ACTUAL.
6. DESCRIPCION DEL PROYECTO

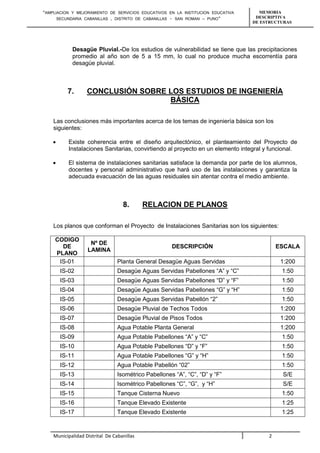

7. CONCLUSIONES SOBRE LOS ESTUDIOS DE INGENIERIA BASICA
8. RELACION DE PLANOS
9. PARTIDAS A EJECUTAR

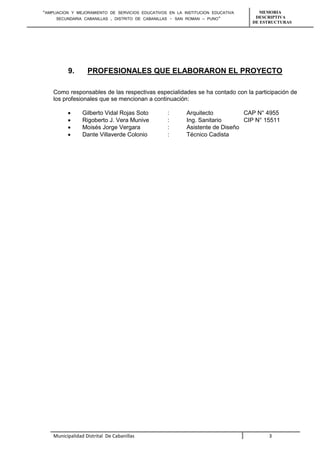

10. PROFESIONALES QUE ELABORARON EL PROYECTO
1. NOMBRE DEL PROYECTO
De Acuerdo al Perfil de Inversión Publica aprobado por la OPI de la Oficina de Infraestructura
Educativa del ministerio de Educación, el Proyecto se denomina:
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”
“SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE
MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY
ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”

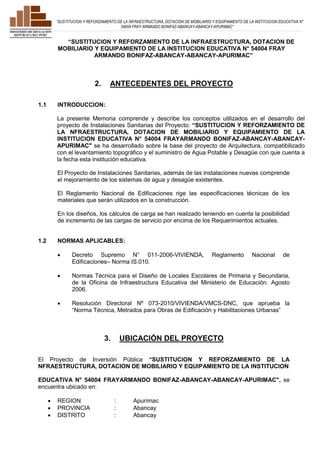

2. ANTECEDENTES DEL PROYECTO
1.1 INTRODUCCION:
La presente Memoria comprende y describe los conceptos utilizados en el desarrollo del
proyecto de Instalaciones Sanitarias del Proyecto: “SUSTITUCION Y REFORZAMIENTO DE
LA NFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA
INSTITUCION EDUCATIVA N° 54004 FRAYARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC"
se ha desarrollado sobre la base del proyecto de Arquitectura, compatibilizado
con el levantamiento topográfico y el suministro de Agua Potable y Desagüe con que cuenta a
la fecha esta institución educativa.
El Proyecto de Instalaciones Sanitarias, además de las instalaciones nuevas comprende
el mejoramiento de los sistemas de agua y desagüe existentes.
El Reglamento Nacional de Edificaciones rige las especificaciones técnicas de los
materiales que serán utilizados en la construcción.
En los diseños, los cálculos de carga se han realizado teniendo en cuenta la posibilidad
de incremento de las cargas de servicio por encima de los Requerimientos actuales.
1.2 NORMAS APLICABLES:
 Decreto Supremo N° 011-2006-VIVIENDA, Reglamento Nacional de
Edificaciones– Norma IS.010.
 Normas Técnica para el Diseño de Locales Escolares de Primaria y Secundaria,
de la Oficina de Infraestructura Educativa del Ministerio de Educación. Agosto
2006.
 Resolución Directoral Nº 073-2010/VIVIENDA/VMCS-DNC, que aprueba la
“Norma Técnica, Metrados para Obras de Edificación y Habilitaciones Urbanas”
3. UBICACIÓN DEL PROYECTO
El Proyecto de Inversión Pública “SUSTITUCION Y REFORZAMIENTO DE LA
NFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION
EDUCATIVA N° 54004 FRAYARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC", se
encuentra ubicado en:
 REGION : Apurímac
 PROVINCIA : Abancay
 DISTRITO : Abancay
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”

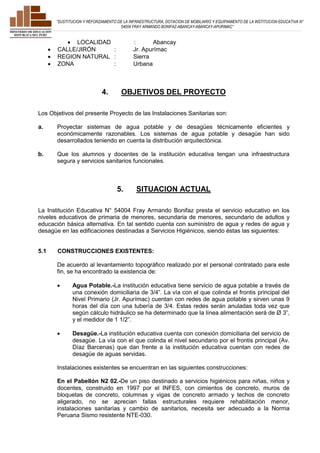

 LOCALIDAD : Abancay
 CALLE/JIRÓN : Jr. Apurímac
 REGION NATURAL : Sierra
 ZONA : Urbana
4. OBJETIVOS DEL PROYECTO
Los Objetivos del presente Proyecto de las Instalaciones Sanitarias son:
a. Proyectar sistemas de agua potable y de desagües técnicamente eficientes y
económicamente razonables. Los sistemas de agua potable y desagüe han sido
desarrollados teniendo en cuenta la distribución arquitectónica.
b. Que los alumnos y docentes de la institución educativa tengan una infraestructura
segura y servicios sanitarios funcionales.
5. SITUACION ACTUAL
La Institución Educativa N° 54004 Fray Armando Bonifaz presta el servicio educativo en los
niveles educativos de primaria de menores, secundaria de menores, secundario de adultos y
educación básica alternativa. En tal sentido cuenta con suministro de agua y redes de agua y
desagüe en las edificaciones destinadas a Servicios Higiénicos, siendo éstas las siguientes:
5.1 CONSTRUCCIONES EXISTENTES:
De acuerdo al levantamiento topográfico realizado por el personal contratado para este
fin, se ha encontrado la existencia de:
 Agua Potable.-La institución educativa tiene servicio de agua potable a través de
una conexión domiciliaria de 3/4”. La vía con el que colinda el frontis principal del
Nivel Primario (Jr. Apurímac) cuentan con redes de agua potable y sirven unas 9
horas del día con una tubería de 3/4. Estas redes serán anuladas toda vez que
según cálculo hidráulico se ha determinado que la línea alimentación será de Ø 3”,
y el medidor de 1 1/2”.
 Desagüe.-La institución educativa cuenta con conexión domiciliaria del servicio de
desagüe. La vía con el que colinda el nivel secundario por el frontis principal (Av.
Díaz Barcenas) que dan frente a la institución educativa cuentan con redes de
desagüe de aguas servidas.
Instalaciones existentes se encuentran en las siguientes construcciones:
En el Pabellón N2 02.-De un piso destinado a servicios higiénicos para niñas, niños y
docentes, construido en 1997 por el INFES, con cimientos de concreto, muros de
bloquetas de concreto, columnas y vigas de concreto armado y techos de concreto
aligerado, no se aprecian fallas estructurales requiere rehabilitación menor,
instalaciones sanitarias y cambio de sanitarios, necesita ser adecuado a la Norma
Peruana Sismo resistente NTE-030.
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”
El Pabellón N° 04.-De dos pisos construido en 1993 por la APAFA, en el primer piso
(ex SS.HH.) funciona una pequeña sala de juegos y en el segundo piso se ha
construido, sin dirección profesional de un Ing. Civil o Arquitecto colegiados, una oficina
para la dirección, no se ha tenido en cuenta las normas del Reglamento Nacional de
Edificaciones, los dos ambientes se deben demoler y sustituir.
El Pabellón N° 08.-También es una construcción de adobes tiene 05 aulas. SS.HH.,
dirección de secundaria y pasadizo, en mal estado, se debe demoler y sustituir.
La Cisterna y Tanque Elevado.-Construido en 1,997 con cimientos de concreto
armado y muros de ladrillo, columnas y vigas de concreto armado y techos de concreto
aligerado y losa armada, tienen pequeñas grietas, la capacidad es de 20.00 m3
(cisterna de 15 m3 y tanque elevado de 05.00 m3). Requiere rehabilitación de las
instalaciones eléctricas.
6. DESCRIPCION DEL PROYECTO
6.1 FUENTE DE ABASTECIMIENTO DE AGUA
 Se ha determinado que el suministro de agua fría en la edificación se realice
desde la red pública de agua existente, ubicada en la Jr. Apurímac que se inicia
desde la acometida de agua (medidor) de 1” de diámetro, hasta la primera caja de
válvula, cuya ubicación se muestra en el plano IS-01. Este empalme permitirá el
abastecimiento a la cisterna existente y tanque de almacenamiento proyectado
con una tubería de alimentación de 1 ½” de diámetros y también de forma directa
a las instalaciones sanitarias de la institución educativa a través de dos By-pass
propuestos, con la presión de la red pública actual. El sistema indirecto
comprende desde la red pública hacia el cisterna de 18.00 m³ y con dos sistema
de bombeo de 2.5 HP (alternados) al tanque elevado de 8.00 m³ y de esta hacia
cada uno de los aparatos sanitarios, con un sistema de presión por gravedad y
otra red hacia el tanque de almacenamiento de 28.00 m³, con sistema de bombas
a presión constante con dos bombas de 2.0 HP y una de reserva de 2.0 HP con
sus accesorios respectivos, de ahí a la segunda red de abastecimiento hacia los
aparatos sanitarios.
 En cada uno de los ambientes se ha proyectado una válvula de control que
permite la operación y mantenimiento de las redes distribución que abastecen a
cada uno de los aparatos sanitarios, así como en las salidas para riego.
6.2 REDES DE AGUA
 Como se ha denotado anteriormente ha diseñado con dos sistemas; directo è
indirecto. Los dos sistemas operaran y serán controlados a través de una caja by-pass
de válvulas con una tubería de alimentación directa de 2 ½” y 3” de diámetro
para el suministro de agua por gravedad y para el suministro de agua por presión
constante.
 El sistema directo operará cuando la red troncal de agua potable tenga servicio
continuo y la presión hidráulicamente adecuada. El sistema indirecto operara
cuando hay racionamiento, mantenimiento y baja presión en la red.
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”

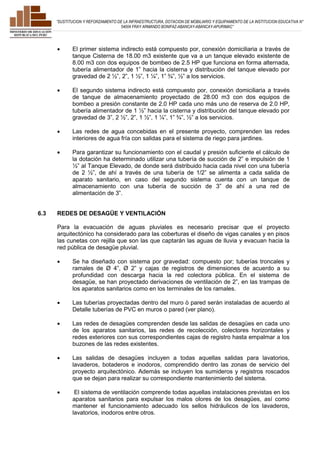

 El primer sistema indirecto está compuesto por, conexión domiciliaria a través de
tanque Cisterna de 18.00 m3 existente que va a un tanque elevado existente de
8.00 m3 con dos equipos de bombeo de 2.5 HP que funciona en forma alternada,
tubería alimentador de 1” hacia la cisterna y distribución del tanque elevado por
gravedad de 2 ½”, 2”, 1 ½”, 1 ¼”, 1” ¾”, ½” a los servicios.
 El segundo sistema indirecto está compuesto por, conexión domiciliaria a través
de tanque de almacenamiento proyectado de 28.00 m3 con dos equipos de
bombeo a presión constante de 2.0 HP cada uno más uno de reserva de 2.0 HP,
tubería alimentador de 1 ½” hacia la cisterna y distribución del tanque elevado por
gravedad de 3”, 2 ½”, 2”, 1 ½”, 1 ¼”, 1” ¾”, ½” a los servicios.
 Las redes de agua concebidas en el presente proyecto, comprenden las redes
interiores de agua fría con salidas para el sistema de riego para jardines.
 Para garantizar su funcionamiento con el caudal y presión suficiente el cálculo de
la dotación ha determinado utilizar una tubería de succión de 2” e impulsión de 1
½” al Tanque Elevado, de donde será distribuido hacia cada nivel con una tubería
de 2 ½”, de ahí a través de una tubería de 1/2” se alimenta a cada salida de
aparato sanitario, en caso del segundo sistema cuenta con un tanque de
almacenamiento con una tubería de succión de 3” de ahí a una red de
alimentación de 3”.
6.3 REDES DE DESAGÜE Y VENTILACIÓN
Para la evacuación de aguas pluviales es necesario precisar que el proyecto
arquitectónico ha considerado para las coberturas el diseño de vigas canales y en pisos
las cunetas con rejilla que son las que captarán las aguas de lluvia y evacuan hacia la
red pública de desagüe pluvial.
 Se ha diseñado con sistema por gravedad: compuesto por; tuberías troncales y
ramales de Ø 4”, Ø 2” y cajas de registros de dimensiones de acuerdo a su
profundidad con descarga hacia la red colectora pública. En el sistema de
desagüe, se han proyectado derivaciones de ventilación de 2”, en las trampas de
los aparatos sanitarios como en los terminales de los ramales.
 Las tuberías proyectadas dentro del muro ò pared serán instaladas de acuerdo al
Detalle tuberías de PVC en muros o pared (ver plano).
 Las redes de desagües comprenden desde las salidas de desagües en cada uno
de los aparatos sanitarios, las redes de recolección, colectores horizontales y
redes exteriores con sus correspondientes cajas de registro hasta empalmar a los
buzones de las redes existentes.
 Las salidas de desagües incluyen a todas aquellas salidas para lavatorios,
lavaderos, botaderos e inodoros, comprendido dentro las zonas de servicio del
proyecto arquitectónico. Además se incluyen los sumideros y registros roscados
que se dejan para realizar su correspondiente mantenimiento del sistema.
 El sistema de ventilación comprende todas aquellas instalaciones previstas en los
aparatos sanitarios para expulsar los malos olores de los desagües, así como
mantener el funcionamiento adecuado los sellos hidráulicos de los lavaderos,
lavatorios, inodoros entre otros.
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”

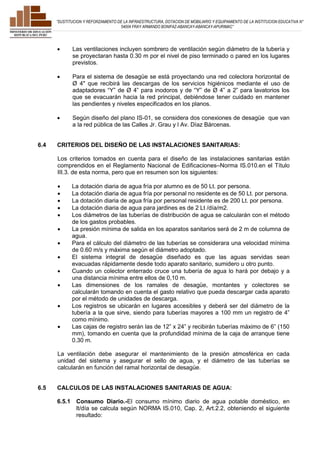

 Las ventilaciones incluyen sombrero de ventilación según diámetro de la tubería y
se proyectaran hasta 0.30 m por el nivel de piso terminado o pared en los lugares
previstos.
 Para el sistema de desagüe se está proyectando una red colectora horizontal de
Ø 4" que recibirá las descargas de los servicios higiénicos mediante el uso de
adaptadores “Y” de Ø 4” para inodoros y de “Y” de Ø 4” a 2” para lavatorios los
que se evacuarán hacia la red principal, debiéndose tener cuidado en mantener
las pendientes y niveles especificados en los planos.
 Según diseño del plano IS-01, se considera dos conexiones de desagüe que van
a la red pública de las Calles Jr. Grau y l Av. Díaz Bárcenas.
6.4 CRITERIOS DEL DISEÑO DE LAS INSTALACIONES SANITARIAS:
Los criterios tomados en cuenta para el diseño de las instalaciones sanitarias están
comprendidos en el Reglamento Nacional de Edificaciones–Norma IS.010.en el Título
III.3. de esta norma, pero que en resumen son los siguientes:
 La dotación diaria de agua fría por alumno es de 50 Lt. por persona.
 La dotación diaria de agua fría por personal no residente es de 50 Lt. por persona.
 La dotación diaria de agua fría por personal residente es de 200 Lt. por persona.
 La dotación diaria de agua para jardines es de 2 Lt /día/m2.
 Los diámetros de las tuberías de distribución de agua se calcularán con el método
de los gastos probables.
 La presión mínima de salida en los aparatos sanitarios será de 2 m de columna de
agua.
 Para el cálculo del diámetro de las tuberías se considerara una velocidad mínima
de 0.60 m/s y máxima según el diámetro adoptado.
 El sistema integral de desagüe diseñado es que las aguas servidas sean
evacuadas rápidamente desde todo aparato sanitario, sumidero u otro punto.
 Cuando un colector enterrado cruce una tubería de agua lo hará por debajo y a
una distancia mínima entre ellos de 0,10 m.
 Las dimensiones de los ramales de desagüe, montantes y colectores se
calcularán tomando en cuenta el gasto relativo que pueda descargar cada aparato
por el método de unidades de descarga.
 Los registros se ubicarán en lugares accesibles y deberá ser del diámetro de la
tubería a la que sirve, siendo para tuberías mayores a 100 mm un registro de 4”
como mínimo.
 Las cajas de registro serán las de 12” x 24” y recibirán tuberías máximo de 6” (150
mm), tomando en cuenta que la profundidad mínima de la caja de arranque tiene
0.30 m.
La ventilación debe asegurar el mantenimiento de la presión atmosférica en cada
unidad del sistema y asegurar el sello de agua, y el diámetro de las tuberías se
calcularán en función del ramal horizontal de desagüe.
6.5 CALCULOS DE LAS INSTALACIONES SANITARIAS DE AGUA:
6.5.1 Consumo Diario.-El consumo mínimo diario de agua potable doméstico, en
lt/día se calcula según NORMA IS.010, Cap. 2, Art.2.2, obteniendo el siguiente
resultado:
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”

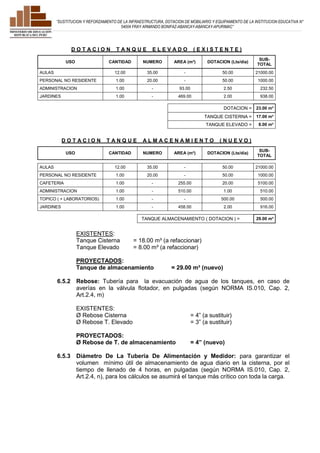

D O T A C I O N T A N Q U E E L E V A D O ( E X I S T E N T E )
USO CANTIDAD NUMERO AREA (m²) DOTACION (Lts/día)
SUB-TOTAL
AULAS 12.00 35.00 - 50.00 21000.00
PERSONAL NO RESIDENTE 1.00 20.00 - 50.00 1000.00
ADMINISTRACION 1.00 - 93.00 2.50 232.50
JARDINES 1.00 - 469.00 2.00 938.00
DOTACION = 23.00 m³
TANQUE CISTERNA = 17.00 m³
TANQUE ELEVADO = 8.00 m³
D O T A C I O N T A N Q U E A L M A C E N A M I E N T O ( N U E V O )
USO CANTIDAD NUMERO AREA (m²) DOTACION (Lts/día)
SUB-TOTAL
AULAS 12.00 35.00 - 50.00 21000.00
PERSONAL NO RESIDENTE 1.00 20.00 - 50.00 1000.00
CAFETERIA 1.00 - 255.00 20.00 5100.00
ADMINISTRACION 1.00 - 510.00 1.00 510.00
TOPICO ( + LABORATORIOS) 1.00 - - 500.00 500.00
JARDINES 1.00 - 458.00 2.00 916.00
TANQUE ALMACENAMIENTO ( DOTACION ) = 29.00 m³
EXISTENTES:
Tanque Cisterna = 18.00 m³ (a refaccionar)
Tanque Elevado = 8.00 m³ (a refaccionar)
PROYECTADOS:
Tanque de almacenamiento = 29.00 m³ (nuevo)
6.5.2 Rebose: Tubería para la evacuación de agua de los tanques, en caso de
averías en la válvula flotador, en pulgadas (según NORMA IS.010, Cap. 2,
Art.2.4, m)
EXISTENTES:
Ø Rebose Cisterna = 4” (a sustituir)
Ø Rebose T. Elevado = 3” (a sustituir)
PROYECTADOS:
Ø Rebose de T. de almacenamiento = 4” (nuevo)
6.5.3 Diámetro De La Tubería De Alimentación y Medidor: para garantizar el
volumen mínimo útil de almacenamiento de agua diario en la cisterna, por el
tiempo de llenado de 4 horas, en pulgadas (según NORMA IS.010, Cap. 2,
Art.2.4, n), para los cálculos se asumirá el tanque más crítico con toda la carga.
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”
M
e
d
i
d
o
r
=
Ø
=
1
”
(
a

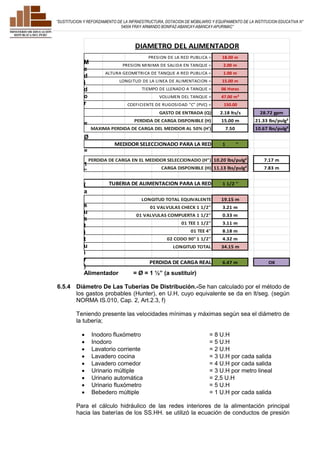

DIAMETRO DEL ALIMENTADOR
PRESION DE LA RED PUBLICA = 18.00 m
PRESION MINIMA DE SALIDA EN TANQUE = 2.00 m
ALTURA GEOMETRICA DE TANQUE A RED PUBLICA = 1.00 m
LONGITUD DE LA LINEA DE ALIMENTACION = 15.00 m
TIEMPO DE LLENADO A TANQUE = 06 Horas
VOLUMEN DEL TANQUE = 47.00 m³
COEFICIENTE DE RUGOSIDAD "C" (PVC) = 150.00
GASTO DE ENTRADA (Q) 2.18 lts/s 28.72 gpm
PERDIDA DE CARGA DISPONIBLE (H) 15.00 m 21.33 lbs/pulg²
MAXIMA PERDIDA DE CARGA DEL MEDIDOR AL 50% (H') 7.50 10.67 lbs/pulg²
MEDIDOR SELECCIONADO PARA LA RED 1 ''
PERDIDA DE CARGA EN EL MEDIDOR SELECCIONADO (H") 10.20 lbs/pulg² 7.17 m
CARGA DISPONIBLE (H) 11.13 lbs/pulg² 7.83 m
TUBERIA DE ALIMENTACION PARA LA RED 1 1/2 ''
LONGITUD TOTAL EQUIVALENTE 19.15 m
s
u
s
t
i
t
u
i
r
)
Alimentador = Ø = 1 ½” (a sustituir)
01 VALVULAS CHECK 1 1/2" 3.21 m
01 VALVULAS COMPUERTA 1 1/2" 0.33 m
01 TEE 1 1/2" 3.11 m
01 TEE 4" 8.18 m
02 CODO 90° 1 1/2" 4.32 m
LONGITUD TOTAL 34.15 m
PERDIDA DE CARGA REAL 6.47 m OK
6.5.4 Diámetro De Las Tuberías De Distribución.-Se han calculado por el método de
los gastos probables (Hunter), en U.H, cuyo equivalente se da en lt/seg. (según
NORMA IS.010, Cap. 2, Art.2.3, f)
Teniendo presente las velocidades mínimas y máximas según sea el diámetro de
la tubería;
 Inodoro fluxómetro = 8 U.H
 Inodoro = 5 U.H
 Lavatorio corriente = 2 U.H
 Lavadero cocina = 3 U.H por cada salida
 Lavadero comedor = 4 U.H por cada salida
 Urinario múltiple = 3 U.H por metro lineal
 Urinario automática = 2,5 U.H
 Urinario fluxómetro = 5 U.H
 Bebedero múltiple = 1 U.H por cada salida
Para el cálculo hidráulico de las redes interiores de la alimentación principal
hacia las baterías de los SS.HH. se utilizó la ecuación de conductos de presión
”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N°
54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”
de Hazen y Williams.

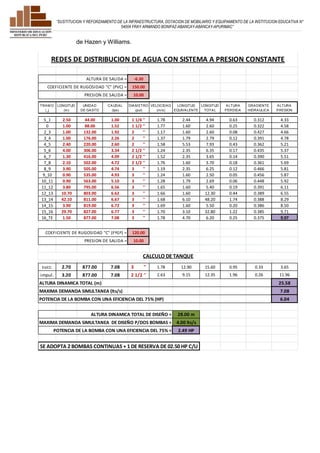

REDES DE DISTRIBUCION DE AGUA CON SISTEMA A PRESION CONSTANTE
ALTURA DE SALIDA = -6.30
COEFICIENTE DE RUGOSIDAD "C" (PVC) = 150.00
PRESION DE SALIDA = 10.00
TRAMO
i_j
LONGITUD
(m)
UNIDAD
DE GASTO
CAUDAL
(lps)
DIAMETRO
(pul)
VELOCIDAD
(m/s)
LONGITUD
EQUIVALENTE
LONGITUD
TOTAL
ALTURA
PERDIDA
GRADIENTE
HIDRAULICA
ALTURA
PRESION
S_1 2.50 44.00 1.00 1 1/4 '' 1.78 2.44 4.94 0.63 0.312 4.33
0 1.00 88.00 1.52 1 1/2 '' 1.77 1.60 2.60 0.25 0.322 4.58
2_3 1.00 132.00 1.92 2 '' 1.17 1.60 2.60 0.08 0.427 4.66
3_4 1.00 176.00 2.26 2 '' 1.37 1.79 2.79 0.12 0.391 4.78
4_5 2.40 220.00 2.60 2 '' 1.58 5.53 7.93 0.43 0.362 5.21
5_6 4.00 306.00 3.34 2 1/2 '' 1.24 2.35 6.35 0.17 0.435 5.37
6_7 1.30 416.00 4.09 2 1/2 '' 1.52 2.35 3.65 0.14 0.390 5.51
7_8 2.10 502.00 4.72 2 1/2 '' 1.76 1.60 3.70 0.18 0.361 5.69
8_9 3.90 505.00 4.74 3 '' 1.19 2.35 6.25 0.12 0.466 5.81
9_10 0.90 535.00 4.93 3 '' 1.24 1.60 2.50 0.05 0.456 5.87
10_11 0.90 563.00 5.10 3 '' 1.28 1.79 2.69 0.06 0.448 5.92
11_12 3.80 795.00 6.56 3 '' 1.65 1.60 5.40 0.19 0.391 6.11
12_13 10.70 803.00 6.62 3 '' 1.66 1.60 12.30 0.44 0.389 6.55
13_14 42.10 811.00 6.67 3 '' 1.68 6.10 48.20 1.74 0.388 8.29
14_15 3.90 819.00 6.72 3 '' 1.69 1.60 5.50 0.20 0.386 8.50
15_16 29.70 827.00 6.77 3 '' 1.70 3.10 32.80 1.22 0.385 9.71
16_TE 1.50 877.00 7.08 3 '' 1.78 4.70 6.20 0.25 0.375 9.97
COEFICIENTE DE RUGOSIDAD "C" (FºGº) = 120.00
PRESION DE SALIDA = 10.00
CALCULO DE TANQUE
succ. 2.70 877.00 7.08 3 '' 1.78 12.90 15.60 0.95 0.33 3.65
impul. 3.20 877.00 7.08 2 1/2 '' 2.63 9.15 12.35 1.96 0.26 11.96
ALTURA DINAMICA TOTAL (m) 25.58
MAXIMA DEMANDA SIMULTANEA (lts/s) 7.08
POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 75% (HP) 6.04
ALTURA DINAMICA TOTAL DE DISEÑO = 28.00 m
MAXIMA DEMANDA SIMULTANEA DE DISEÑO P/DOS BOMBAS = 4.00 lts/s
POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 75% = 2.49 HP
SE ADOPTA 2 BOMBAS CONTINUAS + 1 DE RESERVA DE 02.50 HP C/U
“AMPLIACION Y MEJORAMIENTO DE SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA
SECUNDARIA CABANILLAS , DISTRITO DE CABANILLAS - SAN ROMAN – PUNO”
MEMORIA
DESCRIPTIVA
DE ESTRUCTURAS
REDES DE DISTRIBUCION DE AGUA CON SISTEMA POR GRAVEDAD
ALTURA DE SALIDA = 3.60
COEFICIENTE DE RUGOSIDAD "C" (PVC) = 150.00
PRESION DE SALIDA = 2.00
TRAMO
i_j
LONGITUD
(m)
UNIDAD
DE GASTO
CAUDAL
(lps)
DIAMETRO
(pul)
VELOCIDAD
(m/s)
LONGITUD
EQUIVALENTE
LONGITUD
TOTAL
ALTURA
PERDIDA
GRADIENTE
HIDRAULICA
CALCULO DE TANQUE ELEVADO EXISTENTE
6.5 CALCULOS DE LAS INSTALACIONES SANITARIAS DE DESAGÜE:
Desagüe Y Ventilación.-Se ha calculado en base a la NORMA IS.010, Cap. 6,
Art.6.1 del Reglamento Nacional de Edificaciones. Los diámetros de las tuberías de
las redes de desagüe y ventilación, se han determinado de acuerdo al número de
unidades de descarga de los aparatos sanitarios. Las dimensiones y profundidades
de las cajas de registro, se han diseñado de acuerdo a la norma sanitaria (NORMA
IS.010, Cap. 6, Art.6.1, k).
Municipalidad Distrital De Cabanillas 1
ALTURA
PRESION
S_1 2.10 5.00 0.23 3/4 '' 1.48 2.25 4.35 0.83 0.333 6.43
1_2 1.00 10.00 0.40 1 '' 1.22 1.79 2.79 0.24 0.372 6.68
2_3 1.00 15.00 0.44 1 '' 1.35 1.60 2.60 0.27 0.353 6.95
3_4 1.00 20.00 0.54 1 '' 1.65 1.79 2.79 0.42 0.316 7.37
4_5 1.00 25.00 0.64 1 1/4 '' 1.14 1.60 2.60 0.14 0.396 7.51
5_6 1.00 30.00 0.75 1 1/2 '' 0.87 1.60 2.60 0.07 0.471 7.58
6_7 3.00 35.00 0.84 1 1/2 '' 0.98 7.22 10.22 0.33 0.443 7.91
7_8 0.30 47.00 1.06 1 1/2 '' 1.23 1.60 1.90 0.10 0.391 8.01
8_9 4.00 54.00 1.18 2 '' 0.72 3.10 7.10 0.09 0.555 8.10
9_10 4.60 61.00 1.26 2 '' 0.76 1.60 6.20 0.09 0.536 8.19
10_11 1.50 75.00 1.41 2 '' 0.86 1.79 3.29 0.06 0.504 8.24
11_12 2.90 110.00 1.75 2 1/2 '' 0.65 2.35 5.25 0.04 0.616 8.28
12_13 1.90 194.00 2.42 2 1/2 '' 0.90 1.79 3.69 0.05 0.517 8.34
13_TE 11.80 208.00 2.51 3 '' 0.63 3.20 15.00 0.09 0.657 8.43
ALTURA DE AGUA EN EL TANQUE ELEVADO = 1.50
ALTURA DE AGUA EN EL TANQUE CISTERNA = 1.80
ALTURA GEOMETRICA DE TANQUES = 9.85 m
COEFICIENTE DE RUGOSIDAD "C" (FºGº) = 120.00
PRESION DE SALIDA = 2.00
succ. 2.80 208.00 2.51 2 '' 1.52 8.96 11.76 0.90 0.33 3.50
impul. 12.55 208.00 2.51 1 1/2 '' 2.92 4.96 17.51 6.53 0.22 20.78
ALTURA DINAMICA TOTAL (m) 24.28
MAXIMA DEMANDA SIMULTANEA (lts/s) 2.51
POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 60% (HP) 1.63
ALTURA DINAMICA TOTAL DE DISEÑO = 25.00 m
MAXIMA DEMANDA SIMULTANEA DE DISEÑO P/DOS BOMBAS = 1.50 lts/s
POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 75% = 0.83 HP
SE ADOPTA 2 BOMBAS CONTINUAS + 1 DE RESERVA DE 01 HP C/U
“AMPLIACION Y MEJORAMIENTO DE SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA
SECUNDARIA CABANILLAS , DISTRITO DE CABANILLAS - SAN ROMAN – PUNO”
MEMORIA
DESCRIPTIVA
DE ESTRUCTURAS
Desagüe Pluvial.-De los estudios de vulnerabilidad se tiene que las precipitaciones
promedio al año son de 5 a 15 mm, lo cual no produce mucha escorrentía para
desagüe pluvial.
7. CONCLUSIÓN SOBRE LOS ESTUDIOS DE INGENIERÍA
BÁSICA
Las conclusiones más importantes acerca de los temas de ingeniería básica son los
siguientes:
 Existe coherencia entre el diseño arquitectónico, el planteamiento del Proyecto de
Instalaciones Sanitarias, convirtiendo al proyecto en un elemento integral y funcional.
 El sistema de instalaciones sanitarias satisface la demanda por parte de los alumnos,
docentes y personal administrativo que hará uso de las instalaciones y garantiza la
adecuada evacuación de las aguas residuales sin atentar contra el medio ambiente.
8. RELACION DE PLANOS
Los planos que conforman el Proyecto de Instalaciones Sanitarias son los siguientes:
CODIGO
DE
PLANO
Nº DE
LAMINA
DESCRIPCIÓN ESCALA
IS-01 Planta General Desagüe Aguas Servidas 1:200
IS-02 Desagüe Aguas Servidas Pabellones “A” y “C” 1:50
IS-03 Desagüe Aguas Servidas Pabellones “D” y “F” 1:50
IS-04 Desagüe Aguas Servidas Pabellones “G” y “H” 1:50
IS-05 Desagüe Aguas Servidas Pabellón “2” 1:50
IS-06 Desagüe Pluvial de Techos Todos 1:200
IS-07 Desagüe Pluvial de Pisos Todos 1:200
IS-08 Agua Potable Planta General 1:200
IS-09 Agua Potable Pabellones “A” y “C” 1:50
IS-10 Agua Potable Pabellones “D” y “F” 1:50
IS-11 Agua Potable Pabellones “G” y “H” 1:50
IS-12 Agua Potable Pabellón “02” 1:50
IS-13 Isométrico Pabellones “A”, “C”, “D” y “F” S/E
IS-14 Isométrico Pabellones “C”, “G”, y “H” S/E
IS-15 Tanque Cisterna Nuevo 1:50
IS-16 Tanque Elevado Existente 1:25
IS-17 Tanque Elevado Existente 1:25
Municipalidad Distrital De Cabanillas 2
“AMPLIACION Y MEJORAMIENTO DE SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA
SECUNDARIA CABANILLAS , DISTRITO DE CABANILLAS - SAN ROMAN – PUNO”
MEMORIA
DESCRIPTIVA
DE ESTRUCTURAS
9. PROFESIONALES QUE ELABORARON EL PROYECTO
Como responsables de las respectivas especialidades se ha contado con la participación de
los profesionales que se mencionan a continuación:
 Gilberto Vidal Rojas Soto : Arquitecto CAP N° 4955
 Rigoberto J. Vera Munive : Ing. Sanitario CIP N° 15511
 Moisés Jorge Vergara : Asistente de Diseño
 Dante Villaverde Colonio : Técnico Cadista
Municipalidad Distrital De Cabanillas 3

Más contenido relacionado

La actualidad más candente

Diapositivas de inst. sanitarias
Diapositivas de inst. sanitariasDiapositivas de inst. sanitarias
Diapositivas de inst. sanitarias
Luis AR

Sistema de desague
Sistema de desagueSistema de desague
Sistema de desague
Miluska Miluska

MEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIAR
MEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIARMEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIAR
MEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIAR
ingenieria2014

Unidad iv sistema indirecto de abastecimiento de agua
Unidad iv sistema indirecto de abastecimiento de aguaUnidad iv sistema indirecto de abastecimiento de agua
Unidad iv sistema indirecto de abastecimiento de agua
dragonsilvers

MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDAMANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
Ingrid Fiorella Carranza Morales

Manual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema AporticadoManual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema Aporticado
Leonduro22

instalaciones electricas y sanitarias INFORME DE OBRA UNP
instalaciones electricas y sanitarias INFORME DE OBRA UNPinstalaciones electricas y sanitarias INFORME DE OBRA UNP
instalaciones electricas y sanitarias INFORME DE OBRA UNP
Angel Andres Ruiz Solano

Componentes de una conexión domiciliaria y su normativa.
Componentes de una conexión domiciliaria y su normativa.Componentes de una conexión domiciliaria y su normativa.
Componentes de una conexión domiciliaria y su normativa.
NICOLAS ISRAEL ESTRADA RIMACHI

Memoria descriptiva
Memoria descriptivaMemoria descriptiva
Memoria descriptiva
Denis Cruzado

130080678 plano-de-instalaciones-sanitarias-agua-y-desague
130080678 plano-de-instalaciones-sanitarias-agua-y-desague130080678 plano-de-instalaciones-sanitarias-agua-y-desague
130080678 plano-de-instalaciones-sanitarias-agua-y-desague
paolo caceres maza

Instalaciones de desague
Instalaciones de desagueInstalaciones de desague
Instalaciones de desague
arkilokura

05 inst sanitarias_y_electricas
05 inst sanitarias_y_electricas05 inst sanitarias_y_electricas
05 inst sanitarias_y_electricas
Jose Condori Paniagua

densidad-de-muros
densidad-de-murosdensidad-de-muros
densidad-de-muros
Luis Antonio Garcia Zuñiga

Clases instalaciones sanitarias
Clases instalaciones sanitariasClases instalaciones sanitarias
Clases instalaciones sanitarias
Wilico Wilico

instalaciones sanitarias
instalaciones sanitariasinstalaciones sanitarias
instalaciones sanitarias
Raul Terrazas Mendez

Instalacion Sanitaria
Instalacion SanitariaInstalacion Sanitaria
Instalacion Sanitaria
Pedro Urzua

Tablas de instalaciones sanitarias
Tablas de instalaciones sanitariasTablas de instalaciones sanitarias
Tablas de instalaciones sanitarias
INDEPENDIENTE

11. norma e.030 diseño sismorresistente
11. norma e.030 diseño sismorresistente11. norma e.030 diseño sismorresistente
11. norma e.030 diseño sismorresistente
Marco Antonio Delgado Sepulveda

MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICASMEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
CARLOS mendez

zocalos y contrazocalos.pptx
zocalos y contrazocalos.pptxzocalos y contrazocalos.pptx
zocalos y contrazocalos.pptx
JanderAlvaSilva1


La actualidad más candente (20)

Diapositivas de inst. sanitarias
Diapositivas de inst. sanitariasDiapositivas de inst. sanitarias
Diapositivas de inst. sanitarias

Sistema de desague
Sistema de desagueSistema de desague
Sistema de desague

MEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIAR
MEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIARMEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIAR
MEMORIA DESCIRPTIVA. VIVIENDA UNIFAMILIAR

Unidad iv sistema indirecto de abastecimiento de agua
Unidad iv sistema indirecto de abastecimiento de aguaUnidad iv sistema indirecto de abastecimiento de agua
Unidad iv sistema indirecto de abastecimiento de agua

MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDAMANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA

Manual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema AporticadoManual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema Aporticado

instalaciones electricas y sanitarias INFORME DE OBRA UNP
instalaciones electricas y sanitarias INFORME DE OBRA UNPinstalaciones electricas y sanitarias INFORME DE OBRA UNP
instalaciones electricas y sanitarias INFORME DE OBRA UNP

Componentes de una conexión domiciliaria y su normativa.
Componentes de una conexión domiciliaria y su normativa.Componentes de una conexión domiciliaria y su normativa.
Componentes de una conexión domiciliaria y su normativa.

Memoria descriptiva
Memoria descriptivaMemoria descriptiva
Memoria descriptiva

130080678 plano-de-instalaciones-sanitarias-agua-y-desague
130080678 plano-de-instalaciones-sanitarias-agua-y-desague130080678 plano-de-instalaciones-sanitarias-agua-y-desague
130080678 plano-de-instalaciones-sanitarias-agua-y-desague

Instalaciones de desague
Instalaciones de desagueInstalaciones de desague
Instalaciones de desague

05 inst sanitarias_y_electricas
05 inst sanitarias_y_electricas05 inst sanitarias_y_electricas
05 inst sanitarias_y_electricas

densidad-de-muros
densidad-de-murosdensidad-de-muros
densidad-de-muros

Clases instalaciones sanitarias
Clases instalaciones sanitariasClases instalaciones sanitarias
Clases instalaciones sanitarias

instalaciones sanitarias
instalaciones sanitariasinstalaciones sanitarias
instalaciones sanitarias

Instalacion Sanitaria
Instalacion SanitariaInstalacion Sanitaria
Instalacion Sanitaria

Tablas de instalaciones sanitarias
Tablas de instalaciones sanitariasTablas de instalaciones sanitarias
Tablas de instalaciones sanitarias

11. norma e.030 diseño sismorresistente
11. norma e.030 diseño sismorresistente11. norma e.030 diseño sismorresistente
11. norma e.030 diseño sismorresistente

MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICASMEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS

zocalos y contrazocalos.pptx
zocalos y contrazocalos.pptxzocalos y contrazocalos.pptx
zocalos y contrazocalos.pptx


Destacado

98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitarias98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitarias
Willy Pérez Obregón

01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz
01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz
01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz
Deynerth Cuchillo

Memoria descriptiva sanitario.terminado
Memoria descriptiva sanitario.terminadoMemoria descriptiva sanitario.terminado
Memoria descriptiva sanitario.terminado
sinailopez

Miranda
MirandaMiranda
Miranda
Johan Yufra

02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.
02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.
02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.
Deynerth Cuchillo

Construccion iii, agua fria y caliente
Construccion iii, agua fria y calienteConstruccion iii, agua fria y caliente
Construccion iii, agua fria y caliente
Elibeth Centeme

Memoria descriptiva modificada
Memoria descriptiva modificadaMemoria descriptiva modificada
Memoria descriptiva modificada
Martin Arone Martinez

Memoria descriptiva emapica factibilidad alcantarillado (1)
Memoria descriptiva emapica factibilidad alcantarillado (1)Memoria descriptiva emapica factibilidad alcantarillado (1)
Memoria descriptiva emapica factibilidad alcantarillado (1)
carlos vinta

Presentacion PLUMBER Abastecimientos de Agua en Edificaciones
Presentacion PLUMBER  Abastecimientos de Agua en EdificacionesPresentacion PLUMBER  Abastecimientos de Agua en Edificaciones
Presentacion PLUMBER Abastecimientos de Agua en Edificaciones
HidraSoftware

Memoria decriptiva obra saneamiento
Memoria decriptiva obra saneamientoMemoria decriptiva obra saneamiento
Memoria decriptiva obra saneamiento
Consorcio La Libertad

Memoria descriptiva costos
Memoria descriptiva costosMemoria descriptiva costos
Memoria descriptiva costos
Elvis Rixe Rojas

Karina
KarinaKarina
Defensa de tesis 2
Defensa de tesis 2Defensa de tesis 2
Defensa de tesis 2
LILI

05. MEMORIA DESCRIPTIVA seguridad-bonifaz
05. MEMORIA DESCRIPTIVA seguridad-bonifaz05. MEMORIA DESCRIPTIVA seguridad-bonifaz
05. MEMORIA DESCRIPTIVA seguridad-bonifaz
Deynerth Cuchillo

Md inst electricas
Md  inst electricasMd  inst electricas
Md inst electricas
rvillagranexcom

Memoria de Calculo Hidraúlico de Casa Habitacion
 Memoria de Calculo Hidraúlico de Casa Habitacion Memoria de Calculo Hidraúlico de Casa Habitacion
Memoria de Calculo Hidraúlico de Casa Habitacion
Diana Aceves

Mmoria descriptiva del proyecto
Mmoria descriptiva del proyectoMmoria descriptiva del proyecto
Mmoria descriptiva del proyecto
Duberli Gonzales Jimenez

Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...
Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...
Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...
Barcelona S.C.


Destacado (18)

98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitarias98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitarias

01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz
01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz
01. MEMORIA DESCRIPTIVA- arquitectura-bonifaz

Memoria descriptiva sanitario.terminado
Memoria descriptiva sanitario.terminadoMemoria descriptiva sanitario.terminado
Memoria descriptiva sanitario.terminado

Miranda
MirandaMiranda
Miranda

02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.
02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.
02.MEMORIA DESCRIPTIVA estructuras-I.E. ARMANDO B.

Construccion iii, agua fria y caliente
Construccion iii, agua fria y calienteConstruccion iii, agua fria y caliente
Construccion iii, agua fria y caliente

Memoria descriptiva modificada
Memoria descriptiva modificadaMemoria descriptiva modificada
Memoria descriptiva modificada

Memoria descriptiva emapica factibilidad alcantarillado (1)
Memoria descriptiva emapica factibilidad alcantarillado (1)Memoria descriptiva emapica factibilidad alcantarillado (1)
Memoria descriptiva emapica factibilidad alcantarillado (1)

Presentacion PLUMBER Abastecimientos de Agua en Edificaciones
Presentacion PLUMBER  Abastecimientos de Agua en EdificacionesPresentacion PLUMBER  Abastecimientos de Agua en Edificaciones
Presentacion PLUMBER Abastecimientos de Agua en Edificaciones

Memoria decriptiva obra saneamiento
Memoria decriptiva obra saneamientoMemoria decriptiva obra saneamiento
Memoria decriptiva obra saneamiento

Memoria descriptiva costos
Memoria descriptiva costosMemoria descriptiva costos
Memoria descriptiva costos

Karina
KarinaKarina
Karina

Defensa de tesis 2
Defensa de tesis 2Defensa de tesis 2
Defensa de tesis 2

05. MEMORIA DESCRIPTIVA seguridad-bonifaz
05. MEMORIA DESCRIPTIVA seguridad-bonifaz05. MEMORIA DESCRIPTIVA seguridad-bonifaz
05. MEMORIA DESCRIPTIVA seguridad-bonifaz

Md inst electricas
Md  inst electricasMd  inst electricas
Md inst electricas

Memoria de Calculo Hidraúlico de Casa Habitacion
 Memoria de Calculo Hidraúlico de Casa Habitacion Memoria de Calculo Hidraúlico de Casa Habitacion
Memoria de Calculo Hidraúlico de Casa Habitacion

Mmoria descriptiva del proyecto
Mmoria descriptiva del proyectoMmoria descriptiva del proyecto
Mmoria descriptiva del proyecto

Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...
Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...
Diseño y calculo de las instalaciones de agua potable y agua servidas en una ...


Similar a 03. MEMORIA DESCRIPTIVA INSTALACIONES SANITARIAS-bonifaz

3 md inst sanitarias
3 md inst sanitarias3 md inst sanitarias
3 md inst sanitarias
fredsanchez7

INFORME TECNICO INGENIERIA.pdf
INFORME TECNICO INGENIERIA.pdfINFORME TECNICO INGENIERIA.pdf
INFORME TECNICO INGENIERIA.pdf
LuisCondoriLuca

Trabajo de dibujo de edwin
Trabajo de dibujo de edwinTrabajo de dibujo de edwin
Trabajo de dibujo de edwin
Edwin Cabrera Ordoñez

04. md sanitarias mollepata
04. md sanitarias mollepata04. md sanitarias mollepata
04. md sanitarias mollepata
Leandro Pizarro Ventura

MEMORIA DESCRIPTIVA_IISS.pdf
MEMORIA DESCRIPTIVA_IISS.pdfMEMORIA DESCRIPTIVA_IISS.pdf
MEMORIA DESCRIPTIVA_IISS.pdf
LuisCondoriLuca

Memoria de calculo sanitaria la florida
Memoria de calculo sanitaria la floridaMemoria de calculo sanitaria la florida
Memoria de calculo sanitaria la florida
MIGUEL ARMANDO HINOSTROZA PEREZ

Memoria descriptiva paucar malconga ok
Memoria  descriptiva paucar malconga okMemoria  descriptiva paucar malconga ok
Memoria descriptiva paucar malconga ok
lenin correa lazaro

Balotario instalaciones-interiores (1)
Balotario instalaciones-interiores (1)Balotario instalaciones-interiores (1)
Balotario instalaciones-interiores (1)
Nelson Ortiz Gonzales

FICHAS DESCRIPTIVAS POR COMUNIDAD.docx
FICHAS DESCRIPTIVAS POR COMUNIDAD.docxFICHAS DESCRIPTIVAS POR COMUNIDAD.docx
FICHAS DESCRIPTIVAS POR COMUNIDAD.docx
LiliSantilln

Fuente-García-Román (1).pdf
Fuente-García-Román (1).pdfFuente-García-Román (1).pdf
Fuente-García-Román (1).pdf
cpf pf

Memoria descriptiva añancusi
Memoria descriptiva añancusiMemoria descriptiva añancusi
Memoria descriptiva añancusi
DANNY G. QUISPE BENITO

Tdr reformulacion de e.t. yanacoshca
Tdr reformulacion de e.t. yanacoshcaTdr reformulacion de e.t. yanacoshca
Tdr reformulacion de e.t. yanacoshca
Mario HARO FLORES

20160624_MEMORIA..pdf
20160624_MEMORIA..pdf20160624_MEMORIA..pdf
20160624_MEMORIA..pdf
123456789123456789123456789123456

MEMORIA DE CALCULO SANITARIAS
MEMORIA DE CALCULO SANITARIASMEMORIA DE CALCULO SANITARIAS
MEMORIA DE CALCULO SANITARIAS
Hugo Leonidas Acosta Grandez

Proyecto de pip maritza
Proyecto de pip maritzaProyecto de pip maritza
Proyecto de pip maritza
Marissa Paredez Huiza

Pariona_BRI-SD.pdf
Pariona_BRI-SD.pdfPariona_BRI-SD.pdf
Pariona_BRI-SD.pdf
GeoicbIngenieros1

Miranda
MirandaMiranda
Miranda
Johan Yufra

05.03 ingenieria del proyecto sanitarias hanccoyo
05.03 ingenieria del proyecto sanitarias   hanccoyo05.03 ingenieria del proyecto sanitarias   hanccoyo
05.03 ingenieria del proyecto sanitarias hanccoyo
Edwin Daniel Aguilar Luna

Memoria sanitaria
Memoria sanitariaMemoria sanitaria
Memoria sanitaria
Marco Linares

Trabajo construcciones
Trabajo construccionesTrabajo construcciones
Trabajo construcciones
henry riveros bujaico


Similar a 03. MEMORIA DESCRIPTIVA INSTALACIONES SANITARIAS-bonifaz (20)

3 md inst sanitarias
3 md inst sanitarias3 md inst sanitarias
3 md inst sanitarias

INFORME TECNICO INGENIERIA.pdf
INFORME TECNICO INGENIERIA.pdfINFORME TECNICO INGENIERIA.pdf
INFORME TECNICO INGENIERIA.pdf

Trabajo de dibujo de edwin
Trabajo de dibujo de edwinTrabajo de dibujo de edwin
Trabajo de dibujo de edwin

04. md sanitarias mollepata
04. md sanitarias mollepata04. md sanitarias mollepata
04. md sanitarias mollepata

MEMORIA DESCRIPTIVA_IISS.pdf
MEMORIA DESCRIPTIVA_IISS.pdfMEMORIA DESCRIPTIVA_IISS.pdf
MEMORIA DESCRIPTIVA_IISS.pdf

Memoria de calculo sanitaria la florida
Memoria de calculo sanitaria la floridaMemoria de calculo sanitaria la florida
Memoria de calculo sanitaria la florida

Memoria descriptiva paucar malconga ok
Memoria  descriptiva paucar malconga okMemoria  descriptiva paucar malconga ok
Memoria descriptiva paucar malconga ok

Balotario instalaciones-interiores (1)
Balotario instalaciones-interiores (1)Balotario instalaciones-interiores (1)
Balotario instalaciones-interiores (1)

FICHAS DESCRIPTIVAS POR COMUNIDAD.docx
FICHAS DESCRIPTIVAS POR COMUNIDAD.docxFICHAS DESCRIPTIVAS POR COMUNIDAD.docx
FICHAS DESCRIPTIVAS POR COMUNIDAD.docx

Fuente-García-Román (1).pdf
Fuente-García-Román (1).pdfFuente-García-Román (1).pdf
Fuente-García-Román (1).pdf

Memoria descriptiva añancusi
Memoria descriptiva añancusiMemoria descriptiva añancusi
Memoria descriptiva añancusi

Tdr reformulacion de e.t. yanacoshca
Tdr reformulacion de e.t. yanacoshcaTdr reformulacion de e.t. yanacoshca
Tdr reformulacion de e.t. yanacoshca

20160624_MEMORIA..pdf
20160624_MEMORIA..pdf20160624_MEMORIA..pdf
20160624_MEMORIA..pdf

MEMORIA DE CALCULO SANITARIAS
MEMORIA DE CALCULO SANITARIASMEMORIA DE CALCULO SANITARIAS
MEMORIA DE CALCULO SANITARIAS

Proyecto de pip maritza
Proyecto de pip maritzaProyecto de pip maritza
Proyecto de pip maritza

Pariona_BRI-SD.pdf
Pariona_BRI-SD.pdfPariona_BRI-SD.pdf
Pariona_BRI-SD.pdf

Miranda
MirandaMiranda
Miranda

05.03 ingenieria del proyecto sanitarias hanccoyo
05.03 ingenieria del proyecto sanitarias   hanccoyo05.03 ingenieria del proyecto sanitarias   hanccoyo
05.03 ingenieria del proyecto sanitarias hanccoyo

Memoria sanitaria
Memoria sanitariaMemoria sanitaria
Memoria sanitaria

Trabajo construcciones
Trabajo construccionesTrabajo construcciones
Trabajo construcciones


Más de Deynerth Cuchillo

Tesis diapo encofrados finalllllll
Tesis diapo encofrados finalllllllTesis diapo encofrados finalllllll
Tesis diapo encofrados finalllllll
Deynerth Cuchillo

Diseño de mezclas
Diseño de mezclasDiseño de mezclas
Diseño de mezclas
Deynerth Cuchillo

04. MEMORIA DESCRIPTIVA INST electricas-bonifaz
04. MEMORIA DESCRIPTIVA INST electricas-bonifaz04. MEMORIA DESCRIPTIVA INST electricas-bonifaz
04. MEMORIA DESCRIPTIVA INST electricas-bonifaz
Deynerth Cuchillo

Preguntas resueltas de administración de obras
Preguntas resueltas de administración de obrasPreguntas resueltas de administración de obras
Preguntas resueltas de administración de obras
Deynerth Cuchillo

Analisis y diseño de escaleras
Analisis y diseño de escalerasAnalisis y diseño de escaleras
Analisis y diseño de escaleras
Deynerth Cuchillo

2.3 1 mapa contexto regional abancay
2.3 1 mapa contexto regional abancay2.3 1 mapa contexto regional abancay
2.3 1 mapa contexto regional abancay
Deynerth Cuchillo

1.5 1 mapa base abancay
1.5   1 mapa base abancay1.5   1 mapa base abancay
1.5 1 mapa base abancay
Deynerth Cuchillo

Valor, costo y precio del agua
Valor, costo y precio del aguaValor, costo y precio del agua
Valor, costo y precio del agua
Deynerth Cuchillo

Clase 07 estructuras de fuerte pendiente obras hidraulicas
Clase 07 estructuras de fuerte pendiente obras hidraulicasClase 07 estructuras de fuerte pendiente obras hidraulicas
Clase 07 estructuras de fuerte pendiente obras hidraulicas
Deynerth Cuchillo

Clase 06 conductos a superficie libre obras hidraulicas
Clase 06 conductos a superficie libre obras hidraulicasClase 06 conductos a superficie libre obras hidraulicas
Clase 06 conductos a superficie libre obras hidraulicas
Deynerth Cuchillo

Clase 05 conductos a superficie libre obras hidraulicas
Clase 05 conductos a superficie libre obras hidraulicasClase 05 conductos a superficie libre obras hidraulicas
Clase 05 conductos a superficie libre obras hidraulicas
Deynerth Cuchillo

Clase 04 conductos a superficie libre obras hidraulicas
Clase 04 conductos a superficie libre obras hidraulicasClase 04 conductos a superficie libre obras hidraulicas
Clase 04 conductos a superficie libre obras hidraulicas
Deynerth Cuchillo

Clase 03 conductos a superficie libre obras hidraulicas
Clase 03 conductos a superficie libre obras hidraulicasClase 03 conductos a superficie libre obras hidraulicas
Clase 03 conductos a superficie libre obras hidraulicas
Deynerth Cuchillo

Clase 02 conductos a superficie libre obras hidraulicas
Clase 02 conductos a superficie libre obras hidraulicasClase 02 conductos a superficie libre obras hidraulicas
Clase 02 conductos a superficie libre obras hidraulicas
Deynerth Cuchillo

Clase 01 introduccion al curso obras hidraulicas
Clase 01 introduccion al curso obras hidraulicasClase 01 introduccion al curso obras hidraulicas
Clase 01 introduccion al curso obras hidraulicas
Deynerth Cuchillo

Clase 00 introduccion al curso obras hidraulicas
Clase 00 introduccion al curso obras hidraulicasClase 00 introduccion al curso obras hidraulicas
Clase 00 introduccion al curso obras hidraulicas
Deynerth Cuchillo


Más de Deynerth Cuchillo (16)

Tesis diapo encofrados finalllllll
Tesis diapo encofrados finalllllllTesis diapo encofrados finalllllll
Tesis diapo encofrados finalllllll

Diseño de mezclas
Diseño de mezclasDiseño de mezclas
Diseño de mezclas

04. MEMORIA DESCRIPTIVA INST electricas-bonifaz
04. MEMORIA DESCRIPTIVA INST electricas-bonifaz04. MEMORIA DESCRIPTIVA INST electricas-bonifaz
04. MEMORIA DESCRIPTIVA INST electricas-bonifaz

Preguntas resueltas de administración de obras
Preguntas resueltas de administración de obrasPreguntas resueltas de administración de obras
Preguntas resueltas de administración de obras

Analisis y diseño de escaleras
Analisis y diseño de escalerasAnalisis y diseño de escaleras
Analisis y diseño de escaleras

2.3 1 mapa contexto regional abancay
2.3 1 mapa contexto regional abancay2.3 1 mapa contexto regional abancay
2.3 1 mapa contexto regional abancay

1.5 1 mapa base abancay
1.5   1 mapa base abancay1.5   1 mapa base abancay
1.5 1 mapa base abancay

Valor, costo y precio del agua
Valor, costo y precio del aguaValor, costo y precio del agua
Valor, costo y precio del agua

Clase 07 estructuras de fuerte pendiente obras hidraulicas
Clase 07 estructuras de fuerte pendiente obras hidraulicasClase 07 estructuras de fuerte pendiente obras hidraulicas
Clase 07 estructuras de fuerte pendiente obras hidraulicas

Clase 06 conductos a superficie libre obras hidraulicas
Clase 06 conductos a superficie libre obras hidraulicasClase 06 conductos a superficie libre obras hidraulicas
Clase 06 conductos a superficie libre obras hidraulicas

Clase 05 conductos a superficie libre obras hidraulicas
Clase 05 conductos a superficie libre obras hidraulicasClase 05 conductos a superficie libre obras hidraulicas
Clase 05 conductos a superficie libre obras hidraulicas

Clase 04 conductos a superficie libre obras hidraulicas
Clase 04 conductos a superficie libre obras hidraulicasClase 04 conductos a superficie libre obras hidraulicas
Clase 04 conductos a superficie libre obras hidraulicas

Clase 03 conductos a superficie libre obras hidraulicas
Clase 03 conductos a superficie libre obras hidraulicasClase 03 conductos a superficie libre obras hidraulicas
Clase 03 conductos a superficie libre obras hidraulicas

Clase 02 conductos a superficie libre obras hidraulicas
Clase 02 conductos a superficie libre obras hidraulicasClase 02 conductos a superficie libre obras hidraulicas
Clase 02 conductos a superficie libre obras hidraulicas

Clase 01 introduccion al curso obras hidraulicas
Clase 01 introduccion al curso obras hidraulicasClase 01 introduccion al curso obras hidraulicas
Clase 01 introduccion al curso obras hidraulicas

Clase 00 introduccion al curso obras hidraulicas
Clase 00 introduccion al curso obras hidraulicasClase 00 introduccion al curso obras hidraulicas
Clase 00 introduccion al curso obras hidraulicas


03. MEMORIA DESCRIPTIVA INSTALACIONES SANITARIAS-bonifaz

  • 1. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC” MEMORIA DESCRIPTIVA –INSTALACIONES SANITARIAS CONTENIDO 1. NOMBRE DEL PROYECTO 2. ANTECEDENTES DEL PROYECTO. 3. UBICACIÓN DEL PROYECTO. 4. OBJETIVOS DEL PROYECTO. 5. SITUACION ACTUAL. 6. DESCRIPCION DEL PROYECTO 7. CONCLUSIONES SOBRE LOS ESTUDIOS DE INGENIERIA BASICA 8. RELACION DE PLANOS 9. PARTIDAS A EJECUTAR 10. PROFESIONALES QUE ELABORARON EL PROYECTO 1. NOMBRE DEL PROYECTO De Acuerdo al Perfil de Inversión Publica aprobado por la OPI de la Oficina de Infraestructura Educativa del ministerio de Educación, el Proyecto se denomina:
  • 2. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC” “SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC” 2. ANTECEDENTES DEL PROYECTO 1.1 INTRODUCCION: La presente Memoria comprende y describe los conceptos utilizados en el desarrollo del proyecto de Instalaciones Sanitarias del Proyecto: “SUSTITUCION Y REFORZAMIENTO DE LA NFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAYARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC" se ha desarrollado sobre la base del proyecto de Arquitectura, compatibilizado con el levantamiento topográfico y el suministro de Agua Potable y Desagüe con que cuenta a la fecha esta institución educativa. El Proyecto de Instalaciones Sanitarias, además de las instalaciones nuevas comprende el mejoramiento de los sistemas de agua y desagüe existentes. El Reglamento Nacional de Edificaciones rige las especificaciones técnicas de los materiales que serán utilizados en la construcción. En los diseños, los cálculos de carga se han realizado teniendo en cuenta la posibilidad de incremento de las cargas de servicio por encima de los Requerimientos actuales. 1.2 NORMAS APLICABLES:  Decreto Supremo N° 011-2006-VIVIENDA, Reglamento Nacional de Edificaciones– Norma IS.010.  Normas Técnica para el Diseño de Locales Escolares de Primaria y Secundaria, de la Oficina de Infraestructura Educativa del Ministerio de Educación. Agosto 2006.  Resolución Directoral Nº 073-2010/VIVIENDA/VMCS-DNC, que aprueba la “Norma Técnica, Metrados para Obras de Edificación y Habilitaciones Urbanas” 3. UBICACIÓN DEL PROYECTO El Proyecto de Inversión Pública “SUSTITUCION Y REFORZAMIENTO DE LA NFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAYARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC", se encuentra ubicado en:  REGION : Apurímac  PROVINCIA : Abancay  DISTRITO : Abancay
  • 3. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”  LOCALIDAD : Abancay  CALLE/JIRÓN : Jr. Apurímac  REGION NATURAL : Sierra  ZONA : Urbana 4. OBJETIVOS DEL PROYECTO Los Objetivos del presente Proyecto de las Instalaciones Sanitarias son: a. Proyectar sistemas de agua potable y de desagües técnicamente eficientes y económicamente razonables. Los sistemas de agua potable y desagüe han sido desarrollados teniendo en cuenta la distribución arquitectónica. b. Que los alumnos y docentes de la institución educativa tengan una infraestructura segura y servicios sanitarios funcionales. 5. SITUACION ACTUAL La Institución Educativa N° 54004 Fray Armando Bonifaz presta el servicio educativo en los niveles educativos de primaria de menores, secundaria de menores, secundario de adultos y educación básica alternativa. En tal sentido cuenta con suministro de agua y redes de agua y desagüe en las edificaciones destinadas a Servicios Higiénicos, siendo éstas las siguientes: 5.1 CONSTRUCCIONES EXISTENTES: De acuerdo al levantamiento topográfico realizado por el personal contratado para este fin, se ha encontrado la existencia de:  Agua Potable.-La institución educativa tiene servicio de agua potable a través de una conexión domiciliaria de 3/4”. La vía con el que colinda el frontis principal del Nivel Primario (Jr. Apurímac) cuentan con redes de agua potable y sirven unas 9 horas del día con una tubería de 3/4. Estas redes serán anuladas toda vez que según cálculo hidráulico se ha determinado que la línea alimentación será de Ø 3”, y el medidor de 1 1/2”.  Desagüe.-La institución educativa cuenta con conexión domiciliaria del servicio de desagüe. La vía con el que colinda el nivel secundario por el frontis principal (Av. Díaz Barcenas) que dan frente a la institución educativa cuentan con redes de desagüe de aguas servidas. Instalaciones existentes se encuentran en las siguientes construcciones: En el Pabellón N2 02.-De un piso destinado a servicios higiénicos para niñas, niños y docentes, construido en 1997 por el INFES, con cimientos de concreto, muros de bloquetas de concreto, columnas y vigas de concreto armado y techos de concreto aligerado, no se aprecian fallas estructurales requiere rehabilitación menor, instalaciones sanitarias y cambio de sanitarios, necesita ser adecuado a la Norma Peruana Sismo resistente NTE-030.
  • 4. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC” El Pabellón N° 04.-De dos pisos construido en 1993 por la APAFA, en el primer piso (ex SS.HH.) funciona una pequeña sala de juegos y en el segundo piso se ha construido, sin dirección profesional de un Ing. Civil o Arquitecto colegiados, una oficina para la dirección, no se ha tenido en cuenta las normas del Reglamento Nacional de Edificaciones, los dos ambientes se deben demoler y sustituir. El Pabellón N° 08.-También es una construcción de adobes tiene 05 aulas. SS.HH., dirección de secundaria y pasadizo, en mal estado, se debe demoler y sustituir. La Cisterna y Tanque Elevado.-Construido en 1,997 con cimientos de concreto armado y muros de ladrillo, columnas y vigas de concreto armado y techos de concreto aligerado y losa armada, tienen pequeñas grietas, la capacidad es de 20.00 m3 (cisterna de 15 m3 y tanque elevado de 05.00 m3). Requiere rehabilitación de las instalaciones eléctricas. 6. DESCRIPCION DEL PROYECTO 6.1 FUENTE DE ABASTECIMIENTO DE AGUA  Se ha determinado que el suministro de agua fría en la edificación se realice desde la red pública de agua existente, ubicada en la Jr. Apurímac que se inicia desde la acometida de agua (medidor) de 1” de diámetro, hasta la primera caja de válvula, cuya ubicación se muestra en el plano IS-01. Este empalme permitirá el abastecimiento a la cisterna existente y tanque de almacenamiento proyectado con una tubería de alimentación de 1 ½” de diámetros y también de forma directa a las instalaciones sanitarias de la institución educativa a través de dos By-pass propuestos, con la presión de la red pública actual. El sistema indirecto comprende desde la red pública hacia el cisterna de 18.00 m³ y con dos sistema de bombeo de 2.5 HP (alternados) al tanque elevado de 8.00 m³ y de esta hacia cada uno de los aparatos sanitarios, con un sistema de presión por gravedad y otra red hacia el tanque de almacenamiento de 28.00 m³, con sistema de bombas a presión constante con dos bombas de 2.0 HP y una de reserva de 2.0 HP con sus accesorios respectivos, de ahí a la segunda red de abastecimiento hacia los aparatos sanitarios.  En cada uno de los ambientes se ha proyectado una válvula de control que permite la operación y mantenimiento de las redes distribución que abastecen a cada uno de los aparatos sanitarios, así como en las salidas para riego. 6.2 REDES DE AGUA  Como se ha denotado anteriormente ha diseñado con dos sistemas; directo è indirecto. Los dos sistemas operaran y serán controlados a través de una caja by-pass de válvulas con una tubería de alimentación directa de 2 ½” y 3” de diámetro para el suministro de agua por gravedad y para el suministro de agua por presión constante.  El sistema directo operará cuando la red troncal de agua potable tenga servicio continuo y la presión hidráulicamente adecuada. El sistema indirecto operara cuando hay racionamiento, mantenimiento y baja presión en la red.
  • 5. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”  El primer sistema indirecto está compuesto por, conexión domiciliaria a través de tanque Cisterna de 18.00 m3 existente que va a un tanque elevado existente de 8.00 m3 con dos equipos de bombeo de 2.5 HP que funciona en forma alternada, tubería alimentador de 1” hacia la cisterna y distribución del tanque elevado por gravedad de 2 ½”, 2”, 1 ½”, 1 ¼”, 1” ¾”, ½” a los servicios.  El segundo sistema indirecto está compuesto por, conexión domiciliaria a través de tanque de almacenamiento proyectado de 28.00 m3 con dos equipos de bombeo a presión constante de 2.0 HP cada uno más uno de reserva de 2.0 HP, tubería alimentador de 1 ½” hacia la cisterna y distribución del tanque elevado por gravedad de 3”, 2 ½”, 2”, 1 ½”, 1 ¼”, 1” ¾”, ½” a los servicios.  Las redes de agua concebidas en el presente proyecto, comprenden las redes interiores de agua fría con salidas para el sistema de riego para jardines.  Para garantizar su funcionamiento con el caudal y presión suficiente el cálculo de la dotación ha determinado utilizar una tubería de succión de 2” e impulsión de 1 ½” al Tanque Elevado, de donde será distribuido hacia cada nivel con una tubería de 2 ½”, de ahí a través de una tubería de 1/2” se alimenta a cada salida de aparato sanitario, en caso del segundo sistema cuenta con un tanque de almacenamiento con una tubería de succión de 3” de ahí a una red de alimentación de 3”. 6.3 REDES DE DESAGÜE Y VENTILACIÓN Para la evacuación de aguas pluviales es necesario precisar que el proyecto arquitectónico ha considerado para las coberturas el diseño de vigas canales y en pisos las cunetas con rejilla que son las que captarán las aguas de lluvia y evacuan hacia la red pública de desagüe pluvial.  Se ha diseñado con sistema por gravedad: compuesto por; tuberías troncales y ramales de Ø 4”, Ø 2” y cajas de registros de dimensiones de acuerdo a su profundidad con descarga hacia la red colectora pública. En el sistema de desagüe, se han proyectado derivaciones de ventilación de 2”, en las trampas de los aparatos sanitarios como en los terminales de los ramales.  Las tuberías proyectadas dentro del muro ò pared serán instaladas de acuerdo al Detalle tuberías de PVC en muros o pared (ver plano).  Las redes de desagües comprenden desde las salidas de desagües en cada uno de los aparatos sanitarios, las redes de recolección, colectores horizontales y redes exteriores con sus correspondientes cajas de registro hasta empalmar a los buzones de las redes existentes.  Las salidas de desagües incluyen a todas aquellas salidas para lavatorios, lavaderos, botaderos e inodoros, comprendido dentro las zonas de servicio del proyecto arquitectónico. Además se incluyen los sumideros y registros roscados que se dejan para realizar su correspondiente mantenimiento del sistema.  El sistema de ventilación comprende todas aquellas instalaciones previstas en los aparatos sanitarios para expulsar los malos olores de los desagües, así como mantener el funcionamiento adecuado los sellos hidráulicos de los lavaderos, lavatorios, inodoros entre otros.
  • 6. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC”  Las ventilaciones incluyen sombrero de ventilación según diámetro de la tubería y se proyectaran hasta 0.30 m por el nivel de piso terminado o pared en los lugares previstos.  Para el sistema de desagüe se está proyectando una red colectora horizontal de Ø 4" que recibirá las descargas de los servicios higiénicos mediante el uso de adaptadores “Y” de Ø 4” para inodoros y de “Y” de Ø 4” a 2” para lavatorios los que se evacuarán hacia la red principal, debiéndose tener cuidado en mantener las pendientes y niveles especificados en los planos.  Según diseño del plano IS-01, se considera dos conexiones de desagüe que van a la red pública de las Calles Jr. Grau y l Av. Díaz Bárcenas. 6.4 CRITERIOS DEL DISEÑO DE LAS INSTALACIONES SANITARIAS: Los criterios tomados en cuenta para el diseño de las instalaciones sanitarias están comprendidos en el Reglamento Nacional de Edificaciones–Norma IS.010.en el Título III.3. de esta norma, pero que en resumen son los siguientes:  La dotación diaria de agua fría por alumno es de 50 Lt. por persona.  La dotación diaria de agua fría por personal no residente es de 50 Lt. por persona.  La dotación diaria de agua fría por personal residente es de 200 Lt. por persona.  La dotación diaria de agua para jardines es de 2 Lt /día/m2.  Los diámetros de las tuberías de distribución de agua se calcularán con el método de los gastos probables.  La presión mínima de salida en los aparatos sanitarios será de 2 m de columna de agua.  Para el cálculo del diámetro de las tuberías se considerara una velocidad mínima de 0.60 m/s y máxima según el diámetro adoptado.  El sistema integral de desagüe diseñado es que las aguas servidas sean evacuadas rápidamente desde todo aparato sanitario, sumidero u otro punto.  Cuando un colector enterrado cruce una tubería de agua lo hará por debajo y a una distancia mínima entre ellos de 0,10 m.  Las dimensiones de los ramales de desagüe, montantes y colectores se calcularán tomando en cuenta el gasto relativo que pueda descargar cada aparato por el método de unidades de descarga.  Los registros se ubicarán en lugares accesibles y deberá ser del diámetro de la tubería a la que sirve, siendo para tuberías mayores a 100 mm un registro de 4” como mínimo.  Las cajas de registro serán las de 12” x 24” y recibirán tuberías máximo de 6” (150 mm), tomando en cuenta que la profundidad mínima de la caja de arranque tiene 0.30 m. La ventilación debe asegurar el mantenimiento de la presión atmosférica en cada unidad del sistema y asegurar el sello de agua, y el diámetro de las tuberías se calcularán en función del ramal horizontal de desagüe. 6.5 CALCULOS DE LAS INSTALACIONES SANITARIAS DE AGUA: 6.5.1 Consumo Diario.-El consumo mínimo diario de agua potable doméstico, en lt/día se calcula según NORMA IS.010, Cap. 2, Art.2.2, obteniendo el siguiente resultado:
  • 7. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC” D O T A C I O N T A N Q U E E L E V A D O ( E X I S T E N T E ) USO CANTIDAD NUMERO AREA (m²) DOTACION (Lts/día) SUB-TOTAL AULAS 12.00 35.00 - 50.00 21000.00 PERSONAL NO RESIDENTE 1.00 20.00 - 50.00 1000.00 ADMINISTRACION 1.00 - 93.00 2.50 232.50 JARDINES 1.00 - 469.00 2.00 938.00 DOTACION = 23.00 m³ TANQUE CISTERNA = 17.00 m³ TANQUE ELEVADO = 8.00 m³ D O T A C I O N T A N Q U E A L M A C E N A M I E N T O ( N U E V O ) USO CANTIDAD NUMERO AREA (m²) DOTACION (Lts/día) SUB-TOTAL AULAS 12.00 35.00 - 50.00 21000.00 PERSONAL NO RESIDENTE 1.00 20.00 - 50.00 1000.00 CAFETERIA 1.00 - 255.00 20.00 5100.00 ADMINISTRACION 1.00 - 510.00 1.00 510.00 TOPICO ( + LABORATORIOS) 1.00 - - 500.00 500.00 JARDINES 1.00 - 458.00 2.00 916.00 TANQUE ALMACENAMIENTO ( DOTACION ) = 29.00 m³ EXISTENTES: Tanque Cisterna = 18.00 m³ (a refaccionar) Tanque Elevado = 8.00 m³ (a refaccionar) PROYECTADOS: Tanque de almacenamiento = 29.00 m³ (nuevo) 6.5.2 Rebose: Tubería para la evacuación de agua de los tanques, en caso de averías en la válvula flotador, en pulgadas (según NORMA IS.010, Cap. 2, Art.2.4, m) EXISTENTES: Ø Rebose Cisterna = 4” (a sustituir) Ø Rebose T. Elevado = 3” (a sustituir) PROYECTADOS: Ø Rebose de T. de almacenamiento = 4” (nuevo) 6.5.3 Diámetro De La Tubería De Alimentación y Medidor: para garantizar el volumen mínimo útil de almacenamiento de agua diario en la cisterna, por el tiempo de llenado de 4 horas, en pulgadas (según NORMA IS.010, Cap. 2, Art.2.4, n), para los cálculos se asumirá el tanque más crítico con toda la carga.
  • 8. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC” M e d i d o r = Ø = 1 ” ( a DIAMETRO DEL ALIMENTADOR PRESION DE LA RED PUBLICA = 18.00 m PRESION MINIMA DE SALIDA EN TANQUE = 2.00 m ALTURA GEOMETRICA DE TANQUE A RED PUBLICA = 1.00 m LONGITUD DE LA LINEA DE ALIMENTACION = 15.00 m TIEMPO DE LLENADO A TANQUE = 06 Horas VOLUMEN DEL TANQUE = 47.00 m³ COEFICIENTE DE RUGOSIDAD "C" (PVC) = 150.00 GASTO DE ENTRADA (Q) 2.18 lts/s 28.72 gpm PERDIDA DE CARGA DISPONIBLE (H) 15.00 m 21.33 lbs/pulg² MAXIMA PERDIDA DE CARGA DEL MEDIDOR AL 50% (H') 7.50 10.67 lbs/pulg² MEDIDOR SELECCIONADO PARA LA RED 1 '' PERDIDA DE CARGA EN EL MEDIDOR SELECCIONADO (H") 10.20 lbs/pulg² 7.17 m CARGA DISPONIBLE (H) 11.13 lbs/pulg² 7.83 m TUBERIA DE ALIMENTACION PARA LA RED 1 1/2 '' LONGITUD TOTAL EQUIVALENTE 19.15 m s u s t i t u i r ) Alimentador = Ø = 1 ½” (a sustituir) 01 VALVULAS CHECK 1 1/2" 3.21 m 01 VALVULAS COMPUERTA 1 1/2" 0.33 m 01 TEE 1 1/2" 3.11 m 01 TEE 4" 8.18 m 02 CODO 90° 1 1/2" 4.32 m LONGITUD TOTAL 34.15 m PERDIDA DE CARGA REAL 6.47 m OK 6.5.4 Diámetro De Las Tuberías De Distribución.-Se han calculado por el método de los gastos probables (Hunter), en U.H, cuyo equivalente se da en lt/seg. (según NORMA IS.010, Cap. 2, Art.2.3, f) Teniendo presente las velocidades mínimas y máximas según sea el diámetro de la tubería;  Inodoro fluxómetro = 8 U.H  Inodoro = 5 U.H  Lavatorio corriente = 2 U.H  Lavadero cocina = 3 U.H por cada salida  Lavadero comedor = 4 U.H por cada salida  Urinario múltiple = 3 U.H por metro lineal  Urinario automática = 2,5 U.H  Urinario fluxómetro = 5 U.H  Bebedero múltiple = 1 U.H por cada salida Para el cálculo hidráulico de las redes interiores de la alimentación principal hacia las baterías de los SS.HH. se utilizó la ecuación de conductos de presión
  • 9. ”SUSTITUCION Y REFORZAMIENTO DE LA INFRAESTRUCTURA, DOTACION DE MOBILIARIO Y EQUIPAMIENTO DE LA INSTITUCION EDUCATIVA N° 54004 FRAY ARMANDO BONIFAZ-ABANCAY-ABANCAY-APURIMAC” de Hazen y Williams. REDES DE DISTRIBUCION DE AGUA CON SISTEMA A PRESION CONSTANTE ALTURA DE SALIDA = -6.30 COEFICIENTE DE RUGOSIDAD "C" (PVC) = 150.00 PRESION DE SALIDA = 10.00 TRAMO i_j LONGITUD (m) UNIDAD DE GASTO CAUDAL (lps) DIAMETRO (pul) VELOCIDAD (m/s) LONGITUD EQUIVALENTE LONGITUD TOTAL ALTURA PERDIDA GRADIENTE HIDRAULICA ALTURA PRESION S_1 2.50 44.00 1.00 1 1/4 '' 1.78 2.44 4.94 0.63 0.312 4.33 0 1.00 88.00 1.52 1 1/2 '' 1.77 1.60 2.60 0.25 0.322 4.58 2_3 1.00 132.00 1.92 2 '' 1.17 1.60 2.60 0.08 0.427 4.66 3_4 1.00 176.00 2.26 2 '' 1.37 1.79 2.79 0.12 0.391 4.78 4_5 2.40 220.00 2.60 2 '' 1.58 5.53 7.93 0.43 0.362 5.21 5_6 4.00 306.00 3.34 2 1/2 '' 1.24 2.35 6.35 0.17 0.435 5.37 6_7 1.30 416.00 4.09 2 1/2 '' 1.52 2.35 3.65 0.14 0.390 5.51 7_8 2.10 502.00 4.72 2 1/2 '' 1.76 1.60 3.70 0.18 0.361 5.69 8_9 3.90 505.00 4.74 3 '' 1.19 2.35 6.25 0.12 0.466 5.81 9_10 0.90 535.00 4.93 3 '' 1.24 1.60 2.50 0.05 0.456 5.87 10_11 0.90 563.00 5.10 3 '' 1.28 1.79 2.69 0.06 0.448 5.92 11_12 3.80 795.00 6.56 3 '' 1.65 1.60 5.40 0.19 0.391 6.11 12_13 10.70 803.00 6.62 3 '' 1.66 1.60 12.30 0.44 0.389 6.55 13_14 42.10 811.00 6.67 3 '' 1.68 6.10 48.20 1.74 0.388 8.29 14_15 3.90 819.00 6.72 3 '' 1.69 1.60 5.50 0.20 0.386 8.50 15_16 29.70 827.00 6.77 3 '' 1.70 3.10 32.80 1.22 0.385 9.71 16_TE 1.50 877.00 7.08 3 '' 1.78 4.70 6.20 0.25 0.375 9.97 COEFICIENTE DE RUGOSIDAD "C" (FºGº) = 120.00 PRESION DE SALIDA = 10.00 CALCULO DE TANQUE succ. 2.70 877.00 7.08 3 '' 1.78 12.90 15.60 0.95 0.33 3.65 impul. 3.20 877.00 7.08 2 1/2 '' 2.63 9.15 12.35 1.96 0.26 11.96 ALTURA DINAMICA TOTAL (m) 25.58 MAXIMA DEMANDA SIMULTANEA (lts/s) 7.08 POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 75% (HP) 6.04 ALTURA DINAMICA TOTAL DE DISEÑO = 28.00 m MAXIMA DEMANDA SIMULTANEA DE DISEÑO P/DOS BOMBAS = 4.00 lts/s POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 75% = 2.49 HP SE ADOPTA 2 BOMBAS CONTINUAS + 1 DE RESERVA DE 02.50 HP C/U
  • 10. “AMPLIACION Y MEJORAMIENTO DE SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA SECUNDARIA CABANILLAS , DISTRITO DE CABANILLAS - SAN ROMAN – PUNO” MEMORIA DESCRIPTIVA DE ESTRUCTURAS REDES DE DISTRIBUCION DE AGUA CON SISTEMA POR GRAVEDAD ALTURA DE SALIDA = 3.60 COEFICIENTE DE RUGOSIDAD "C" (PVC) = 150.00 PRESION DE SALIDA = 2.00 TRAMO i_j LONGITUD (m) UNIDAD DE GASTO CAUDAL (lps) DIAMETRO (pul) VELOCIDAD (m/s) LONGITUD EQUIVALENTE LONGITUD TOTAL ALTURA PERDIDA GRADIENTE HIDRAULICA CALCULO DE TANQUE ELEVADO EXISTENTE 6.5 CALCULOS DE LAS INSTALACIONES SANITARIAS DE DESAGÜE: Desagüe Y Ventilación.-Se ha calculado en base a la NORMA IS.010, Cap. 6, Art.6.1 del Reglamento Nacional de Edificaciones. Los diámetros de las tuberías de las redes de desagüe y ventilación, se han determinado de acuerdo al número de unidades de descarga de los aparatos sanitarios. Las dimensiones y profundidades de las cajas de registro, se han diseñado de acuerdo a la norma sanitaria (NORMA IS.010, Cap. 6, Art.6.1, k). Municipalidad Distrital De Cabanillas 1 ALTURA PRESION S_1 2.10 5.00 0.23 3/4 '' 1.48 2.25 4.35 0.83 0.333 6.43 1_2 1.00 10.00 0.40 1 '' 1.22 1.79 2.79 0.24 0.372 6.68 2_3 1.00 15.00 0.44 1 '' 1.35 1.60 2.60 0.27 0.353 6.95 3_4 1.00 20.00 0.54 1 '' 1.65 1.79 2.79 0.42 0.316 7.37 4_5 1.00 25.00 0.64 1 1/4 '' 1.14 1.60 2.60 0.14 0.396 7.51 5_6 1.00 30.00 0.75 1 1/2 '' 0.87 1.60 2.60 0.07 0.471 7.58 6_7 3.00 35.00 0.84 1 1/2 '' 0.98 7.22 10.22 0.33 0.443 7.91 7_8 0.30 47.00 1.06 1 1/2 '' 1.23 1.60 1.90 0.10 0.391 8.01 8_9 4.00 54.00 1.18 2 '' 0.72 3.10 7.10 0.09 0.555 8.10 9_10 4.60 61.00 1.26 2 '' 0.76 1.60 6.20 0.09 0.536 8.19 10_11 1.50 75.00 1.41 2 '' 0.86 1.79 3.29 0.06 0.504 8.24 11_12 2.90 110.00 1.75 2 1/2 '' 0.65 2.35 5.25 0.04 0.616 8.28 12_13 1.90 194.00 2.42 2 1/2 '' 0.90 1.79 3.69 0.05 0.517 8.34 13_TE 11.80 208.00 2.51 3 '' 0.63 3.20 15.00 0.09 0.657 8.43 ALTURA DE AGUA EN EL TANQUE ELEVADO = 1.50 ALTURA DE AGUA EN EL TANQUE CISTERNA = 1.80 ALTURA GEOMETRICA DE TANQUES = 9.85 m COEFICIENTE DE RUGOSIDAD "C" (FºGº) = 120.00 PRESION DE SALIDA = 2.00 succ. 2.80 208.00 2.51 2 '' 1.52 8.96 11.76 0.90 0.33 3.50 impul. 12.55 208.00 2.51 1 1/2 '' 2.92 4.96 17.51 6.53 0.22 20.78 ALTURA DINAMICA TOTAL (m) 24.28 MAXIMA DEMANDA SIMULTANEA (lts/s) 2.51 POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 60% (HP) 1.63 ALTURA DINAMICA TOTAL DE DISEÑO = 25.00 m MAXIMA DEMANDA SIMULTANEA DE DISEÑO P/DOS BOMBAS = 1.50 lts/s POTENCIA DE LA BOMBA CON UNA EFICIENCIA DEL 75% = 0.83 HP SE ADOPTA 2 BOMBAS CONTINUAS + 1 DE RESERVA DE 01 HP C/U
  • 11. “AMPLIACION Y MEJORAMIENTO DE SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA SECUNDARIA CABANILLAS , DISTRITO DE CABANILLAS - SAN ROMAN – PUNO” MEMORIA DESCRIPTIVA DE ESTRUCTURAS Desagüe Pluvial.-De los estudios de vulnerabilidad se tiene que las precipitaciones promedio al año son de 5 a 15 mm, lo cual no produce mucha escorrentía para desagüe pluvial. 7. CONCLUSIÓN SOBRE LOS ESTUDIOS DE INGENIERÍA BÁSICA Las conclusiones más importantes acerca de los temas de ingeniería básica son los siguientes:  Existe coherencia entre el diseño arquitectónico, el planteamiento del Proyecto de Instalaciones Sanitarias, convirtiendo al proyecto en un elemento integral y funcional.  El sistema de instalaciones sanitarias satisface la demanda por parte de los alumnos, docentes y personal administrativo que hará uso de las instalaciones y garantiza la adecuada evacuación de las aguas residuales sin atentar contra el medio ambiente. 8. RELACION DE PLANOS Los planos que conforman el Proyecto de Instalaciones Sanitarias son los siguientes: CODIGO DE PLANO Nº DE LAMINA DESCRIPCIÓN ESCALA IS-01 Planta General Desagüe Aguas Servidas 1:200 IS-02 Desagüe Aguas Servidas Pabellones “A” y “C” 1:50 IS-03 Desagüe Aguas Servidas Pabellones “D” y “F” 1:50 IS-04 Desagüe Aguas Servidas Pabellones “G” y “H” 1:50 IS-05 Desagüe Aguas Servidas Pabellón “2” 1:50 IS-06 Desagüe Pluvial de Techos Todos 1:200 IS-07 Desagüe Pluvial de Pisos Todos 1:200 IS-08 Agua Potable Planta General 1:200 IS-09 Agua Potable Pabellones “A” y “C” 1:50 IS-10 Agua Potable Pabellones “D” y “F” 1:50 IS-11 Agua Potable Pabellones “G” y “H” 1:50 IS-12 Agua Potable Pabellón “02” 1:50 IS-13 Isométrico Pabellones “A”, “C”, “D” y “F” S/E IS-14 Isométrico Pabellones “C”, “G”, y “H” S/E IS-15 Tanque Cisterna Nuevo 1:50 IS-16 Tanque Elevado Existente 1:25 IS-17 Tanque Elevado Existente 1:25 Municipalidad Distrital De Cabanillas 2
  • 12. “AMPLIACION Y MEJORAMIENTO DE SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA SECUNDARIA CABANILLAS , DISTRITO DE CABANILLAS - SAN ROMAN – PUNO” MEMORIA DESCRIPTIVA DE ESTRUCTURAS 9. PROFESIONALES QUE ELABORARON EL PROYECTO Como responsables de las respectivas especialidades se ha contado con la participación de los profesionales que se mencionan a continuación:  Gilberto Vidal Rojas Soto : Arquitecto CAP N° 4955  Rigoberto J. Vera Munive : Ing. Sanitario CIP N° 15511  Moisés Jorge Vergara : Asistente de Diseño  Dante Villaverde Colonio : Técnico Cadista Municipalidad Distrital De Cabanillas 3
