4.1 ESPECIFICACIONES TECNICAS ESCTRUCTURAS.docx

1
CONSULTORIA PARA LA ELABORACION DEL EXPEDIENTE TÉCNICO DEL PROYECTO:
"MEJORAMIENTO DEL SERVICIO DE RECREACION ACTIVA MEDIANTE GRASS
SINTETICO EN EL CENTRO POBLADO DE KUQUIPATA, DISTRITO VILCABAMBA,
PROVINCIA LA CONVENCION - CUSCO."
MUNICIPALIDAD DISTRITAL DE VILCABAMBA
ESPECIFICACIONES TECNICAS
ESPECIFICACIONES TECNICAS – ESTRCUTURAS
PROYECTO: MEJORAMIENTO DEL SERVICIO DE RECREACION ACTIVA MEDIANTE
GRASS SINTETICO EN EL CENTRO POBLADO DE KUQUIPATA, DISTRITO VILCABAMBA,
PROVINCIA LA CONVENCION - CUSCO
PRESUPUESTO : MEJORAMIENTO DEL SERVICIO DE RECREACION ACTIVA MEDIANTE
GRASS SINTETICO EN EL CENTRO POBLADO DE KUQUIPATA, DISTRITO VILCABAMBA,
PROVINCIA LA CONVENCION - CUSCO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE VILCABAMBA
LOCALIDAD: KUQUIPATA
DISTRITO: VILCABAMBA
PROVINCIA: LA CONVENCION
REGIÓN: CUSCO
FECHA PROY: 24/05/2021
GENERALIDADES.
Estas disposiciones son de norma y su objetivo es el de cubrir todos los tipos de obras
o construcciones que se encuentren en los proyectos de edificaciones de todos los tipos
a nivel nacional.
Las presentes especificaciones son de orden general pudiéndose hacer las
modificaciones a juicio del profesional responsable previo una sustentación técnica
económica de los cambios a efectuarse observando las características particulares de
la obra.
1.1 ALCANCE DE LAS ESPECIFICACIONES.
Las presentes Especificaciones Técnicas describen el trabajo que deberá realizarse
para la ejecución de las obras enmarcadas dentro del proyecto “MEJORAMIENTO DEL
SERVICIO DE RECREACION ACTIVA MEDIANTE GRASS SINTETICO EN EL
CENTRO POBLADO DE KUQUIPATA, DISTRITO VILCABAMBA, PROVINCIA LA
CONVENCION - CUSCO”
1.2 MEDIDAS DE SEGURIDAD.
Las partidas programadas en el Presupuesto de Obra se ejecutarán cumpliendo
estrictamente el Reglamento Nacional de Edificaciones, lo que permitirá lograr una
adecuada calidad del trabajo y secuencia de la construcción, así como el debido control
de los materiales a utilizarse. Todos los trabajos se desenvolverán dentro de las mejores
prácticas constructivas a fin de asegurar su correcta ejecución y con los materiales de
mejor calidad y garantía en el mercado.
1.3 VALIDEZ DE LAS ESPECIFICACIONES.
En el caso de existir divergencia entre los documentos del proyecto:

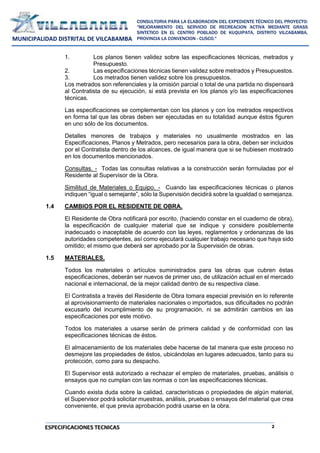

2
1. Los planos tienen validez sobre las especificaciones técnicas, metrados y
Presupuesto.
2. Las especificaciones técnicas tienen validez sobre metrados y Presupuestos.
3. Los metrados tienen validez sobre los presupuestos.
Los metrados son referenciales y la omisión parcial o total de una partida no dispensará
al Contratista de su ejecución, si está prevista en los planos y/o las especificaciones
técnicas.
Las especificaciones se complementan con los planos y con los metrados respectivos
en forma tal que las obras deben ser ejecutadas en su totalidad aunque éstos figuren
en uno sólo de los documentos.
Detalles menores de trabajos y materiales no usualmente mostrados en las
Especificaciones, Planos y Metrados, pero necesarios para la obra, deben ser incluidos
por el Contratista dentro de los alcances, de igual manera que si se hubiesen mostrado
en los documentos mencionados.
Consultas. - Todas las consultas relativas a la construcción serán formuladas por el
Residente al Supervisor de la Obra.
Similitud de Materiales o Equipo. - Cuando las especificaciones técnicas o planos
indiquen “igual o semejante”, sólo la Supervisión decidirá sobre la igualdad o semejanza.
1.4 CAMBIOS POR EL RESIDENTE DE OBRA.
El Residente de Obra notificará por escrito, (haciendo constar en el cuaderno de obra),
la especificación de cualquier material que se indique y considere posiblemente
inadecuado o inaceptable de acuerdo con las leyes, reglamentos y ordenanzas de las
autoridades competentes, así como ejecutará cualquier trabajo necesario que haya sido
omitido; el mismo que deberá ser aprobado por la Supervisión de obras.
1.5 MATERIALES.
Todos los materiales o artículos suministrados para las obras que cubren éstas
especificaciones, deberán ser nuevos de primer uso, de utilización actual en el mercado
nacional e internacional, de la mejor calidad dentro de su respectiva clase.
El Contratista a través del Residente de Obra tomara especial previsión en lo referente
al aprovisionamiento de materiales nacionales o importados, sus dificultades no podrán
excusarlo del incumplimiento de su programación, ni se admitirán cambios en las
especificaciones por este motivo.
Todos los materiales a usarse serán de primera calidad y de conformidad con las
especificaciones técnicas de éstos.
El almacenamiento de los materiales debe hacerse de tal manera que este proceso no
desmejore las propiedades de éstos, ubicándolas en lugares adecuados, tanto para su
protección, como para su despacho.
El Supervisor está autorizado a rechazar el empleo de materiales, pruebas, análisis o
ensayos que no cumplan con las normas o con las especificaciones técnicas.
Cuando exista duda sobre la calidad, características o propiedades de algún material,
el Supervisor podrá solicitar muestras, análisis, pruebas o ensayos del material que crea
conveniente, el que previa aprobación podrá usarse en la obra.

3

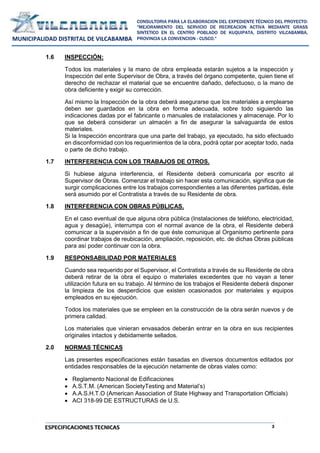

1.6 INSPECCIÓN:
Todos los materiales y la mano de obra empleada estarán sujetos a la inspección y
Inspección del ente Supervisor de Obra, a través del órgano competente, quien tiene el
derecho de rechazar el material que se encuentre dañado, defectuoso, o la mano de
obra deficiente y exigir su corrección.
Así mismo la Inspección de la obra deberá asegurarse que los materiales a emplearse
deben ser guardados en la obra en forma adecuada, sobre todo siguiendo las
indicaciones dadas por el fabricante o manuales de instalaciones y almacenaje. Por lo
que se deberá considerar un almacén a fin de asegurar la salvaguarda de estos
materiales.
Si la Inspección encontrara que una parte del trabajo, ya ejecutado, ha sido efectuado
en disconformidad con los requerimientos de la obra, podrá optar por aceptar todo, nada
o parte de dicho trabajo.
1.7 INTERFERENCIA CON LOS TRABAJOS DE OTROS.
Si hubiese alguna interferencia, el Residente deberá comunicarla por escrito al
Supervisor de Obras. Comenzar el trabajo sin hacer esta comunicación, significa que de
surgir complicaciones entre los trabajos correspondientes a las diferentes partidas, éste
será asumido por el Contratista a través de su Residente de obra.
1.8 INTERFERENCIA CON OBRAS PÚBLICAS.
En el caso eventual de que alguna obra pública (Instalaciones de teléfono, electricidad,
agua y desagüe), interrumpa con el normal avance de la obra, el Residente deberá
comunicar a la supervisión a fin de que éste comunique al Organismo pertinente para
coordinar trabajos de reubicación, ampliación, reposición, etc. de dichas Obras públicas
para así poder continuar con la obra.
1.9 RESPONSABILIDAD POR MATERIALES
Cuando sea requerido por el Supervisor, el Contratista a través de su Residente de obra
deberá retirar de la obra el equipo o materiales excedentes que no vayan a tener
utilización futura en su trabajo. Al término de los trabajos el Residente deberá disponer
la limpieza de los desperdicios que existen ocasionados por materiales y equipos
empleados en su ejecución.
Todos los materiales que se empleen en la construcción de la obra serán nuevos y de
primera calidad.
Los materiales que vinieran envasados deberán entrar en la obra en sus recipientes
originales intactos y debidamente sellados.
2.0 NORMAS TÉCNICAS
Las presentes especificaciones están basadas en diversos documentos editados por
entidades responsables de la ejecución netamente de obras viales como:
 Reglamento Nacional de Edificaciones
 A.S.T.M. (American SocietyTesting and Material’s)
 A.A.S.H.T.O (American Association of State Highway and Transportation Officials)
 ACI 318-99 DE ESTRUCTURAS de U.S.

4

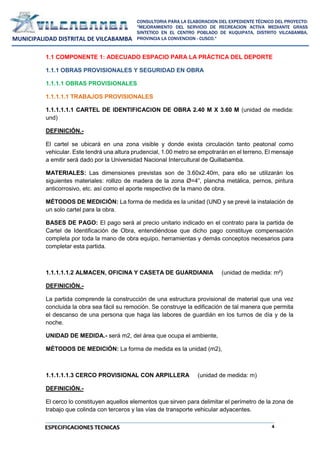

1.1 COMPONENTE 1: ADECUADO ESPACIO PARA LA PRÁCTICA DEL DEPORTE
1.1.1 OBRAS PROVISIONALES Y SEGURIDAD EN OBRA
1.1.1.1 OBRAS PROVISIONALES
1.1.1.1.1 TRABAJOS PROVISIONALES
1.1.1.1.1.1 CARTEL DE IDENTIFICACION DE OBRA 2.40 M X 3.60 M (unidad de medida:
und)
DEFINICIÓN.-
El cartel se ubicará en una zona visible y donde exista circulación tanto peatonal como
vehicular. Este tendrá una altura prudencial, 1.00 metro se empotrarán en el terreno, El mensaje
a emitir será dado por la Universidad Nacional Intercultural de Quillabamba.
MATERIALES: Las dimensiones previstas son de 3.60x2.40m, para ello se utilizarán los
siguientes materiales: rollizo de madera de la zona Ø=4”, plancha metálica, pernos, pintura
anticorrosivo, etc. así como el aporte respectivo de la mano de obra.
MÉTODOS DE MEDICIÓN: La forma de medida es la unidad (UND y se prevé la instalación de
un solo cartel para la obra.
BASES DE PAGO: El pago será al precio unitario indicado en el contrato para la partida de
Cartel de Identificación de Obra, entendiéndose que dicho pago constituye compensación
completa por toda la mano de obra equipo, herramientas y demás conceptos necesarios para
completar esta partida.
1.1.1.1.1.2 ALMACEN, OFICINA Y CASETA DE GUARDIANIA (unidad de medida: m²)
DEFINICIÓN.-
La partida comprende la construcción de una estructura provisional de material que una vez
concluida la obra sea fácil su remoción. Se construye la edificación de tal manera que permita
el descanso de una persona que haga las labores de guardián en los turnos de día y de la
noche.
UNIDAD DE MEDIDA.- será m2, del área que ocupa el ambiente,
MÉTODOS DE MEDICIÓN: La forma de medida es la unidad (m2),
1.1.1.1.1.3 CERCO PROVISIONAL CON ARPILLERA (unidad de medida: m)
DEFINICIÓN.-
El cerco lo constituyen aquellos elementos que sirven para delimitar el perímetro de la zona de
trabajo que colinda con terceros y las vías de transporte vehicular adyacentes.

5

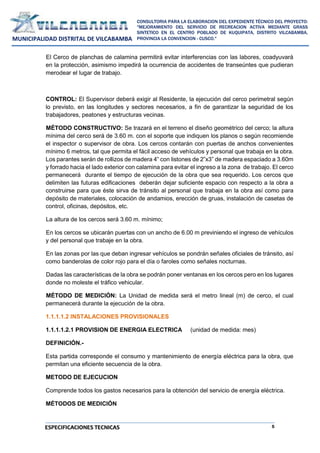

El Cerco de planchas de calamina permitirá evitar interferencias con las labores, coadyuvará
en la protección, asimismo impedirá la ocurrencia de accidentes de transeúntes que pudieran
merodear el lugar de trabajo.
CONTROL: El Supervisor deberá exigir al Residente, la ejecución del cerco perimetral según
lo previsto, en las longitudes y sectores necesarios, a fin de garantizar la seguridad de los
trabajadores, peatones y estructuras vecinas.
MÉTODO CONSTRUCTIVO: Se trazará en el terreno el diseño geométrico del cerco; la altura
mínima del cerco será de 3.60 m. con el soporte que indiquen los planos o según recomiende
el inspector o supervisor de obra. Los cercos contarán con puertas de anchos convenientes
mínimo 6 metros, tal que permita el fácil acceso de vehículos y personal que trabaja en la obra.
Los parantes serán de rollizos de madera 4” con listones de 2”x3” de madera espaciado a 3.60m
y forrado hacia el lado exterior con calamina para evitar el ingreso a la zona de trabajo. El cerco
permanecerá durante el tiempo de ejecución de la obra que sea requerido. Los cercos que
delimiten las futuras edificaciones deberán dejar suficiente espacio con respecto a la obra a
construirse para que éste sirva de tránsito al personal que trabaja en la obra así como para
depósito de materiales, colocación de andamios, erección de gruas, instalación de casetas de
control, oficinas, depósitos, etc.
La altura de los cercos será 3.60 m. mínimo;
En los cercos se ubicarán puertas con un ancho de 6.00 m previniendo el ingreso de vehículos
y del personal que trabaje en la obra.
En las zonas por las que deban ingresar vehículos se pondrán señales oficiales de tránsito, así
como banderolas de color rojo para el día o faroles como señales nocturnas.
Dadas las características de la obra se podrán poner ventanas en los cercos pero en los lugares
donde no moleste el tráfico vehicular.
MÉTODO DE MEDICIÓN: La Unidad de medida será el metro lineal (m) de cerco, el cual
permanecerá durante la ejecución de la obra.
1.1.1.1.2 INSTALACIONES PROVISIONALES
1.1.1.1.2.1 PROVISION DE ENERGIA ELECTRICA (unidad de medida: mes)
DEFINICIÓN.-
Esta partida corresponde el consumo y mantenimiento de energía eléctrica para la obra, que
permitan una eficiente secuencia de la obra.
METODO DE EJECUCION
Comprende todos los gastos necesarios para la obtención del servicio de energía eléctrica.
MÉTODOS DE MEDICIÓN

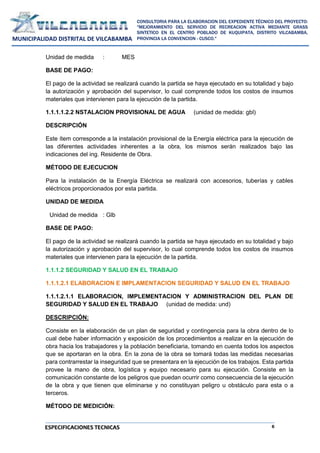

6
Unidad de medida : MES
BASE DE PAGO:
El pago de la actividad se realizará cuando la partida se haya ejecutado en su totalidad y bajo
la autorización y aprobación del supervisor, lo cual comprende todos los costos de insumos
materiales que intervienen para la ejecución de la partida.
1.1.1.1.2.2 NSTALACION PROVISIONAL DE AGUA (unidad de medida: gbl)
DESCRIPCIÓN
Este ítem corresponde a la instalación provisional de la Energía eléctrica para la ejecución de
las diferentes actividades inherentes a la obra, los mismos serán realizados bajo las
indicaciones del ing. Residente de Obra.
MÉTODO DE EJECUCION
Para la instalación de la Energía Eléctrica se realizará con accesorios, tuberías y cables
eléctricos proporcionados por esta partida.
UNIDAD DE MEDIDA
Unidad de medida : Glb
BASE DE PAGO:
materiales que intervienen para la ejecución de la partida.
1.1.1.2 SEGURIDAD Y SALUD EN EL TRABAJO
1.1.1.2.1 ELABORACION E IMPLAMENTACION SEGURIDAD Y SALUD EN EL TRABAJO
1.1.1.2.1.1 ELABORACION, IMPLEMENTACION Y ADMINISTRACION DEL PLAN DE
SEGURIDAD Y SALUD EN EL TRABAJO (unidad de medida: und)
DESCRIPCIÓN:
Consiste en la elaboración de un plan de seguridad y contingencia para la obra dentro de lo
cual debe haber información y exposición de los procedimientos a realizar en la ejecución de
obra hacia los trabajadores y la población beneficiaria, tomando en cuenta todos los aspectos
que se aportaran en la obra. En la zona de la obra se tomará todas las medidas necesarias
para contrarrestar la inseguridad que se presentara en la ejecución de los trabajos. Esta partida
provee la mano de obra, logística y equipo necesario para su ejecución. Consiste en la
comunicación constante de los peligros que puedan ocurrir como consecuencia de la ejecución
de la obra y que tienen que eliminarse y no constituyan peligro u obstáculo para esta o a
terceros.
MÉTODO DE MEDICIÓN:

7

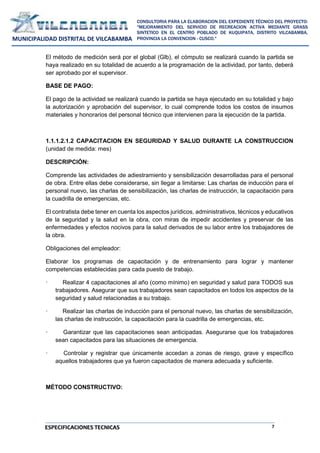

El método de medición será por el global (Glb), el cómputo se realizará cuando la partida se
haya realizado en su totalidad de acuerdo a la programación de la actividad, por tanto, deberá
ser aprobado por el supervisor.
BASE DE PAGO:
materiales y honorarios del personal técnico que intervienen para la ejecución de la partida.
1.1.1.2.1.2 CAPACITACION EN SEGURIDAD Y SALUD DURANTE LA CONSTRUCCION
(unidad de medida: mes)
DESCRIPCIÓN:
Comprende las actividades de adiestramiento y sensibilización desarrolladas para el personal
de obra. Entre ellas debe considerarse, sin llegar a limitarse: Las charlas de inducción para el
personal nuevo, las charlas de sensibilización, las charlas de instrucción, la capacitación para
la cuadrilla de emergencias, etc.
El contratista debe tener en cuenta los aspectos jurídicos, administrativos, técnicos y educativos
de la seguridad y la salud en la obra, con miras de impedir accidentes y preservar de las
enfermedades y efectos nocivos para la salud derivados de su labor entre los trabajadores de
la obra.
Obligaciones del empleador:
Elaborar los programas de capacitación y de entrenamiento para lograr y mantener
competencias establecidas para cada puesto de trabajo.
· Realizar 4 capacitaciones al año (como mínimo) en seguridad y salud para TODOS sus
trabajadores. Asegurar que sus trabajadores sean capacitados en todos los aspectos de la
seguridad y salud relacionadas a su trabajo.
· Realizar las charlas de inducción para el personal nuevo, las charlas de sensibilización,
las charlas de instrucción, la capacitación para la cuadrilla de emergencias, etc.
· Garantizar que las capacitaciones sean anticipadas. Asegurarse que los trabajadores
sean capacitados para las situaciones de emergencia.
· Controlar y registrar que únicamente accedan a zonas de riesgo, grave y específico
aquellos trabajadores que ya fueron capacitados de manera adecuada y suficiente.
MÉTODO CONSTRUCTIVO:

8

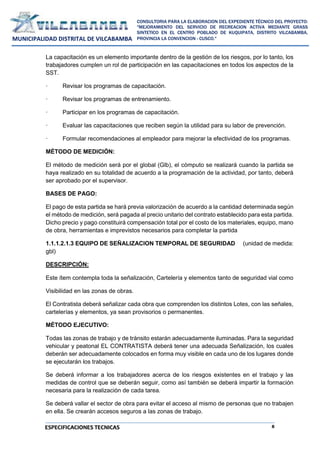

La capacitación es un elemento importante dentro de la gestión de los riesgos, por lo tanto, los
trabajadores cumplen un rol de participación en las capacitaciones en todos los aspectos de la
SST.
· Revisar los programas de capacitación.
· Revisar los programas de entrenamiento.
· Participar en los programas de capacitación.
· Evaluar las capacitaciones que reciben según la utilidad para su labor de prevención.
· Formular recomendaciones al empleador para mejorar la efectividad de los programas.
BASES DE PAGO:
El pago de esta partida se hará previa valorización de acuerdo a la cantidad determinada según
el método de medición, será pagada al precio unitario del contrato establecido para esta partida.
Dicho precio y pago constituirá compensación total por el costo de los materiales, equipo, mano
de obra, herramientas e imprevistos necesarios para completar la partida
1.1.1.2.1.3 EQUIPO DE SEÑALIZACION TEMPORAL DE SEGURIDAD (unidad de medida:
gbl)
DESCRIPCIÓN:
Este ítem contempla toda la señalización, Cartelería y elementos tanto de seguridad vial como
Visibilidad en las zonas de obras.
El Contratista deberá señalizar cada obra que comprenden los distintos Lotes, con las señales,
cartelerías y elementos, ya sean provisorios o permanentes.
MÉTODO EJECUTIVO:
Todas las zonas de trabajo y de tránsito estarán adecuadamente iluminadas. Para la seguridad
vehicular y peatonal EL CONTRATISTA deberá tener una adecuada Señalización, los cuales
deberán ser adecuadamente colocados en forma muy visible en cada uno de los lugares donde
se ejecutarán los trabajos.
Se deberá informar a los trabajadores acerca de los riesgos existentes en el trabajo y las
medidas de control que se deberán seguir, como así también se deberá impartir la formación
necesaria para la realización de cada tarea.
Se deberá vallar el sector de obra para evitar el acceso al mismo de personas que no trabajen
en ella. Se crearán accesos seguros a las zonas de trabajo.

9

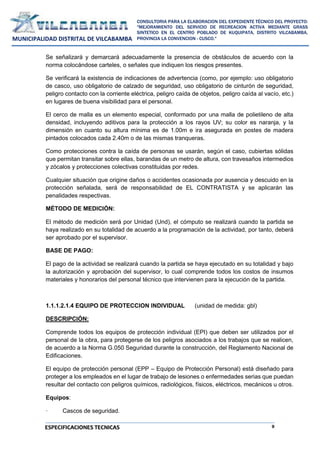

Se señalizará y demarcará adecuadamente la presencia de obstáculos de acuerdo con la
norma colocándose carteles, o señales que indiquen los riesgos presentes.
Se verificará la existencia de indicaciones de advertencia (como, por ejemplo: uso obligatorio
de casco, uso obligatorio de calzado de seguridad, uso obligatorio de cinturón de seguridad,
peligro contacto con la corriente eléctrica, peligro caída de objetos, peligro caída al vacío, etc.)
en lugares de buena visibilidad para el personal.
El cerco de malla es un elemento especial, conformado por una malla de polietileno de alta
densidad, incluyendo aditivos para la protección a los rayos UV; su color es naranja, y la
dimensión en cuanto su altura mínima es de 1.00m e ira asegurada en postes de madera
pintados colocados cada 2.40m o de las mismas tranqueras.
Como protecciones contra la caída de personas se usarán, según el caso, cubiertas sólidas
que permitan transitar sobre ellas, barandas de un metro de altura, con travesaños intermedios
y zócalos y protecciones colectivas constituidas por redes.
Cualquier situación que origine daños o accidentes ocasionada por ausencia y descuido en la
protección señalada, será de responsabilidad de EL CONTRATISTA y se aplicarán las
penalidades respectivas.
El método de medición será por Unidad (Und), el cómputo se realizará cuando la partida se
BASE DE PAGO:
1.1.1.2.1.4 EQUIPO DE PROTECCION INDIVIDUAL (unidad de medida: gbl)
DESCRIPCIÓN:
Comprende todos los equipos de protección individual (EPI) que deben ser utilizados por el
personal de la obra, para protegerse de los peligros asociados a los trabajos que se realicen,
de acuerdo a la Norma G.050 Seguridad durante la construcción, del Reglamento Nacional de
Edificaciones.
El equipo de protección personal (EPP – Equipo de Protección Personal) está diseñado para
proteger a los empleados en el lugar de trabajo de lesiones o enfermedades serias que puedan
resultar del contacto con peligros químicos, radiológicos, físicos, eléctricos, mecánicos u otros.
Equipos:
· Cascos de seguridad.

10

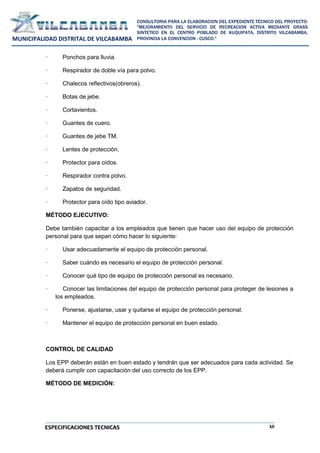

· Ponchos para lluvia.
· Respirador de doble vía para polvo.
· Chalecos reflectivos(obreros).
· Botas de jebe.
· Cortavientos.
· Guantes de cuero.
· Guantes de jebe TM.
· Lentes de protección.
· Protector para oídos.
· Respirador contra polvo.
· Zapatos de seguridad.
· Protector para oído tipo aviador.
MÉTODO EJECUTIVO:
Debe también capacitar a los empleados que tienen que hacer uso del equipo de protección
personal para que sepan cómo hacer lo siguiente:
· Usar adecuadamente el equipo de protección personal.
· Saber cuándo es necesario el equipo de protección personal.
· Conocer qué tipo de equipo de protección personal es necesario.
· Conocer las limitaciones del equipo de protección personal para proteger de lesiones a
los empleados.
· Ponerse, ajustarse, usar y quitarse el equipo de protección personal.
· Mantener el equipo de protección personal en buen estado.
CONTROL DE CALIDAD
Los EPP deberán están en buen estado y tendrán que ser adecuados para cada actividad. Se
deberá cumplir con capacitación del uso correcto de los EPP.

11
BASE DE PAGO:
materiales y honorarios del personal técnico que intervienen para la ejecución de la partida

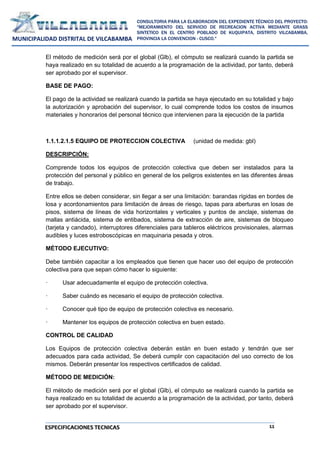

1.1.1.2.1.5 EQUIPO DE PROTECCION COLECTIVA (unidad de medida: gbl)
DESCRIPCIÓN:
Comprende todos los equipos de protección colectiva que deben ser instalados para la
protección del personal y público en general de los peligros existentes en las diferentes áreas
de trabajo.
Entre ellos se deben considerar, sin llegar a ser una limitación: barandas rígidas en bordes de
losa y acordonamientos para limitación de áreas de riesgo, tapas para aberturas en losas de
pisos, sistema de líneas de vida horizontales y verticales y puntos de anclaje, sistemas de
mallas antiácida, sistema de entibados, sistema de extracción de aire, sistemas de bloqueo
(tarjeta y candado), interruptores diferenciales para tableros eléctricos provisionales, alarmas
audibles y luces estroboscópicas en maquinaria pesada y otros.
MÉTODO EJECUTIVO:
Debe también capacitar a los empleados que tienen que hacer uso del equipo de protección
colectiva para que sepan cómo hacer lo siguiente:
· Usar adecuadamente el equipo de protección colectiva.
· Saber cuándo es necesario el equipo de protección colectiva.
· Conocer qué tipo de equipo de protección colectiva es necesario.
· Mantener los equipos de protección colectiva en buen estado.
CONTROL DE CALIDAD
Los Equipos de protección colectiva deberán están en buen estado y tendrán que ser
adecuados para cada actividad, Se deberá cumplir con capacitación del uso correcto de los
mismos. Deberán presentar los respectivos certificados de calidad.

12
BASE DE PAGO:
1.1.1.2.1.6 RECURSOS PARA RESPUESTAS ANTE EMERGENCIAEN SEGURIDAD Y
SALUD DURANTE EL TRABAJO (unidad de medida: gbl)
DESCRIPCION
Comprende los mecanismos técnicos, administrativos y equipamiento necesario, para atender
un accidente de trabajo con daños personales y/o materiales, producto de la ausencia o
implementación incorrecta de alguna medida de control de riesgos.
Estos accidentes podrían tener impactos ambientales negativos. Se debe considerar, sin
llegar a limitarse: Botiquines, tópicos de primeros auxilios, camillas, vehículo para transporte
de heridos (ambulancias).
MATERIALES.
02 paquetes de guantes quirúrgicos.
01 frascos de yodopovidona 120 ml. Solución antiséptico.
01 frasco de agua oxigenada mediano 120 ml.
01 frasco de alcohol mediano 250 ml.
05 paquetes de gasas esterilizadas de 10 cm. x 10 cm.
08 paquetes de apósitos.
01 rollo de esparadrapo 5 cm. x 4.5 mts.
02 rollo de venda elástica de 3 pulg. x 5 yardas.
02 rollo de venda elástica de 4 pulg. x 5 yardas.
01 paquete de algodón x 100 gr.
01 venda triangular.
10 paletas baja lengua (para entabillado de dedos).
01 frasco de solución de cloruro de sodio al 9/1000 x 1lt. (para lavado de heridas)
02 paquetes de gasa tipo jelonet (para quemaduras).
02 frascos de colirio de 10 ml.

13

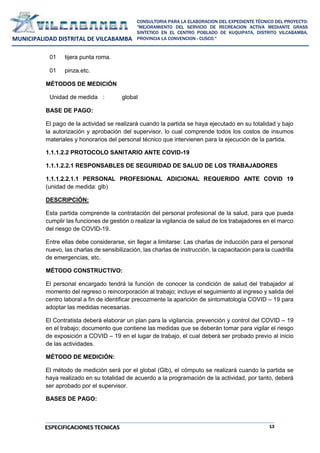

01 tijera punta roma.
01 pinza.etc.
MÉTODOS DE MEDICIÓN
Unidad de medida : global
BASE DE PAGO:
1.1.1.2.2 PROTOCOLO SANITARIO ANTE COVID-19
1.1.1.2.2.1 RESPONSABLES DE SEGURIDAD DE SALUD DE LOS TRABAJADORES
1.1.1.2.2.1.1 PERSONAL PROFESIONAL ADICIONAL REQUERIDO ANTE COVID 19
(unidad de medida: glb)
DESCRIPCIÓN:
Esta partida comprende la contratación del personal profesional de la salud, para que pueda
cumplir las funciones de gestión o realizar la vigilancia de salud de los trabajadores en el marco
del riesgo de COVID-19.
Entre ellas debe considerarse, sin llegar a limitarse: Las charlas de inducción para el personal
nuevo, las charlas de sensibilización, las charlas de instrucción, la capacitación para la cuadrilla
de emergencias, etc.
El personal encargado tendrá la función de conocer la condición de salud del trabajador al
momento del regreso o reincorporación al trabajo; incluye el seguimiento al ingreso y salida del
centro laboral a fin de identificar precozmente la aparición de sintomatología COVID – 19 para
adoptar las medidas necesarias.
El Contratista deberá elaborar un plan para la vigilancia, prevención y control del COVID – 19
en el trabajo; documento que contiene las medidas que se deberán tomar para vigilar el riesgo
de exposición a COVID – 19 en el lugar de trabajo, el cual deberá ser probado previo al inicio
de las actividades.
BASES DE PAGO:

14
de obra, herramientas e imprevistos necesarios para completar la partida.

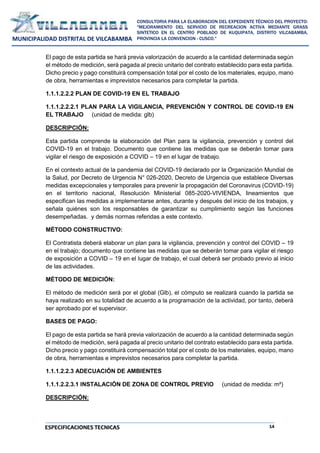

1.1.1.2.2.2 PLAN DE COVID-19 EN EL TRABAJO
1.1.1.2.2.2.1 PLAN PARA LA VIGILANCIA, PREVENCIÓN Y CONTROL DE COVID-19 EN
EL TRABAJO (unidad de medida: glb)
DESCRIPCIÓN:
Esta partida comprende la elaboración del Plan para la vigilancia, prevención y control del
COVID-19 en el trabajo. Documento que contiene las medidas que se deberán tomar para
vigilar el riesgo de exposición a COVID – 19 en el lugar de trabajo.
En el contexto actual de la pandemia del COVID-19 declarado por la Organización Mundial de
la Salud, por Decreto de Urgencia N° 026-2020, Decreto de Urgencia que establece Diversas
medidas excepcionales y temporales para prevenir la propagación del Coronavirus (COVID-19)
en el territorio nacional, Resolución Ministerial 085-2020-VIVIENDA, lineamientos que
especifican las medidas a implementarse antes, durante y después del inicio de los trabajos, y
señala quiénes son los responsables de garantizar su cumplimiento según las funciones
desempeñadas. y demás normas referidas a este contexto.
El Contratista deberá elaborar un plan para la vigilancia, prevención y control del COVID – 19
en el trabajo; documento que contiene las medidas que se deberán tomar para vigilar el riesgo
de exposición a COVID – 19 en el lugar de trabajo, el cual deberá ser probado previo al inicio
de las actividades.
BASES DE PAGO:
1.1.1.2.2.3 ADECUACIÓN DE AMBIENTES
1.1.1.2.2.3.1 INSTALACIÓN DE ZONA DE CONTROL PREVIO (unidad de medida: m²)
DESCRIPCIÓN:

15
Esta partida comprende la instalación de ambientes con estructura de madera rolliza, el
cerramiento exterior de los ambientes será ejecutado con un material adecuado para este fin
(Drywall, planchas de acero galvanizado, calamina, arpillera, etc.), la cobertura será de
calamina (plancha de acero galvanizado ondulado).
Dichos ambientes serán implementados como parte de “La implementación de las medidas
preventivas en la fase de ejecución y fase de cierre a ser implementadas por los actores
del proceso edificatorio”, en el marco de los lineamientos de prevención y control frente a la
propagación Del covid-19 en la ejecución de obras de construcción.
En ese contexto se deberá implementar ambientes o áreas exclusivas para este fin con las
indicaciones del profesional encargado de seguridad y salud en el trabajo y aprobado por el
supervisor.
Los ambientes destinados para este fin tendrán la protección necesaria y estarán provistos con
el equipamiento necesario, deberán estar señalizadas con carteles de seguridad
correspondientes, asimismo deberán llevar rótulos de identificación en cada ambiente.
El documento de Lineamientos de prevención y control frente a la propagación del covid-19 en
la ejecución de obras de construcción aprobada, contempla los siguientes ambientes donde se
realizarán las acciones preventivas:
a. Implementación de acciones en la zona de CONTROL PREVIO:
· Identificar el personal con factores de riesgo a través de una evaluación médica, y
brindarles un tratamiento diferenciado, procurando el mínimo riesgo de exposición.
· Comprobar la ausencia de sintomatología COVID-19 y contactos previos de primer grado,
en la evaluación de descarte por medio del control de temperatura corporal y pulsioximetria.
· Disponer de un termómetro laser o infrarrojo que permita medir la temperatura corporal
de cada trabajador. Se debe realizar el control de temperatura previo a la entrada en la
instalación y al finalizar la jornada laboral, la cual debe ser menor de 38ºC.
· Organizar el acceso a la obra y la entrada a los vestuarios, de manera escalonada,
estableciendo turnos para que se mantenga la distancia de seguridad y el uso del 50% de
aforo de las áreas; así como establecer horarios y zonas específicas, y el personal para la
recepción de materiales o mercancías.
El método de medición será por Metro Cuadrado (M2), el cómputo comprende el total del área
ejecutado, metrado entre los lados, Longitud por el ancho de la superficie aprobado por el
supervisor.
BASES DE PAGO:

16

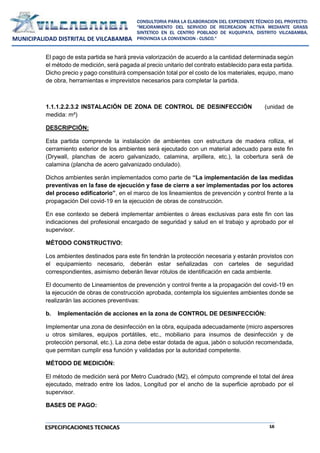

1.1.1.2.2.3.2 INSTALACIÓN DE ZONA DE CONTROL DE DESINFECCIÓN (unidad de
medida: m²)
DESCRIPCIÓN:
Esta partida comprende la instalación de ambientes con estructura de madera rolliza, el
cerramiento exterior de los ambientes será ejecutado con un material adecuado para este fin
(Drywall, planchas de acero galvanizado, calamina, arpillera, etc.), la cobertura será de
calamina (plancha de acero galvanizado ondulado).
Dichos ambientes serán implementados como parte de “La implementación de las medidas
preventivas en la fase de ejecución y fase de cierre a ser implementadas por los actores
del proceso edificatorio”, en el marco de los lineamientos de prevención y control frente a la
propagación Del covid-19 en la ejecución de obras de construcción.
En ese contexto se deberá implementar ambientes o áreas exclusivas para este fin con las
indicaciones del profesional encargado de seguridad y salud en el trabajo y aprobado por el
supervisor.
Los ambientes destinados para este fin tendrán la protección necesaria y estarán provistos con
el equipamiento necesario, deberán estar señalizadas con carteles de seguridad
correspondientes, asimismo deberán llevar rótulos de identificación en cada ambiente.
El documento de Lineamientos de prevención y control frente a la propagación del covid-19 en
la ejecución de obras de construcción aprobada, contempla los siguientes ambientes donde se
realizarán las acciones preventivas:
b. Implementación de acciones en la zona de CONTROL DE DESINFECCIÓN:
Implementar una zona de desinfección en la obra, equipada adecuadamente (micro aspersores
u otros similares, equipos portátiles, etc., mobiliario para insumos de desinfección y de
protección personal, etc.). La zona debe estar dotada de agua, jabón o solución recomendada,
que permitan cumplir esa función y validadas por la autoridad competente.
El método de medición será por Metro Cuadrado (M2), el cómputo comprende el total del área
ejecutado, metrado entre los lados, Longitud por el ancho de la superficie aprobado por el
supervisor.
BASES DE PAGO:

17

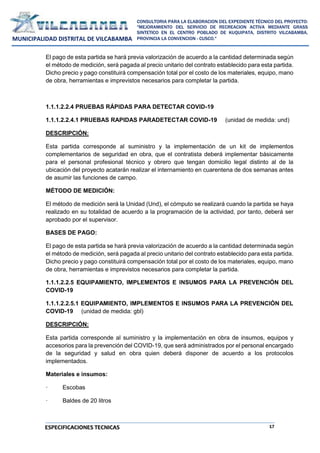

1.1.1.2.2.4 PRUEBAS RÁPIDAS PARA DETECTAR COVID-19
1.1.1.2.2.4.1 PRUEBAS RAPIDAS PARADETECTAR COVID-19 (unidad de medida: und)
DESCRIPCIÓN:
Esta partida corresponde al suministro y la implementación de un kit de implementos
complementarios de seguridad en obra, que el contratista deberá implementar básicamente
para el personal profesional técnico y obrero que tengan domicilio legal distinto al de la
ubicación del proyecto acatarán realizar el internamiento en cuarentena de dos semanas antes
de asumir las funciones de campo.
El método de medición será la Unidad (Und), el cómputo se realizará cuando la partida se haya
realizado en su totalidad de acuerdo a la programación de la actividad, por tanto, deberá ser
aprobado por el supervisor.
BASES DE PAGO:
1.1.1.2.2.5 EQUIPAMIENTO, IMPLEMENTOS E INSUMOS PARA LA PREVENCIÓN DEL
COVID-19
1.1.1.2.2.5.1 EQUIPAMIENTO, IMPLEMENTOS E INSUMOS PARA LA PREVENCIÓN DEL
COVID-19 (unidad de medida: gbl)
DESCRIPCIÓN:
Esta partida corresponde al suministro y la implementación en obra de insumos, equipos y
accesorios para la prevención del COVID-19, que será administrados por el personal encargado
de la seguridad y salud en obra quien deberá disponer de acuerdo a los protocolos
implementados.
Materiales e insumos:
· Escobas
· Baldes de 20 litros

18

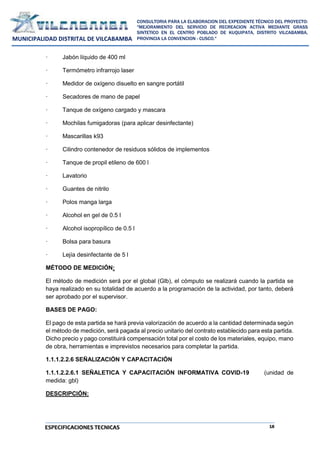

· Jabón líquido de 400 ml
· Termómetro infrarrojo laser
· Medidor de oxígeno disuelto en sangre portátil
· Secadores de mano de papel
· Tanque de oxígeno cargado y mascara
· Mochilas fumigadoras (para aplicar desinfectante)
· Mascarillas k93
· Cilindro contenedor de residuos sólidos de implementos
· Tanque de propil etileno de 600 l
· Lavatorio
· Guantes de nitrilo
· Polos manga larga
· Alcohol en gel de 0.5 l
· Alcohol isopropílico de 0.5 l
· Bolsa para basura
· Lejía desinfectante de 5 l
BASES DE PAGO:
1.1.1.2.2.6 SEÑALIZACIÓN Y CAPACITACIÓN
1.1.1.2.2.6.1 SEÑALETICA Y CAPACITACIÓN INFORMATIVA COVID-19 (unidad de
medida: gbl)
DESCRIPCIÓN:

19

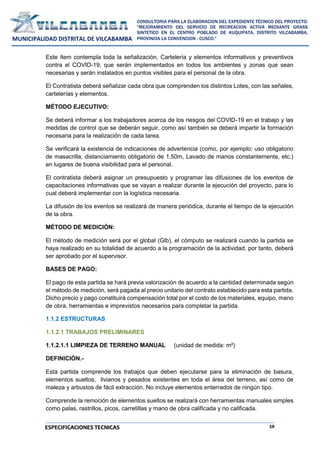

Este ítem contempla toda la señalización, Cartelería y elementos informativos y preventivos
contra el COVID-19, que serán implementados en todos los ambientes y zonas que sean
necesarias y serán instalados en puntos visibles para el personal de la obra.
El Contratista deberá señalizar cada obra que comprenden los distintos Lotes, con las señales,
cartelerías y elementos.
MÉTODO EJECUTIVO:
Se deberá informar a los trabajadores acerca de los riesgos del COVID-19 en el trabajo y las
medidas de control que se deberán seguir, como así también se deberá impartir la formación
necesaria para la realización de cada tarea.
Se verificará la existencia de indicaciones de advertencia (como, por ejemplo: uso obligatorio
de masacrilla, distanciamiento obligatorio de 1.50m, Lavado de manos constantemente, etc.)
en lugares de buena visibilidad para el personal.
El contratista deberá asignar un presupuesto y programar las difusiones de los eventos de
capacitaciones informativas que se vayan a realizar durante la ejecución del proyecto, para lo
cual deberá implementar con la logística necesaria.
La difusión de los eventos se realizará de manera periódica, durante el tiempo de la ejecución
de la obra.
BASES DE PAGO:
1.1.2 ESTRUCTURAS
1.1.2.1 TRABAJOS PRELIMINARES
1.1.2.1.1 LIMPIEZA DE TERRENO MANUAL (unidad de medida: m²)
DEFINICIÓN.-
Esta partida comprende los trabajos que deben ejecutarse para la eliminación de basura,
elementos sueltos, livianos y pesados existentes en toda el área del terreno, así como de
maleza y arbustos de fácil extracción. No incluye elementos enterrados de ningún tipo.
Comprende la remoción de elementos sueltos se realizará con herramientas manuales simples
como palas, rastrillos, picos, carretillas y mano de obra calificada y no calificada.

20

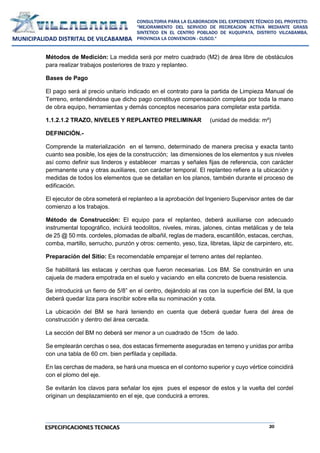

Métodos de Medición: La medida será por metro cuadrado (M2) de área libre de obstáculos
para realizar trabajos posteriores de trazo y replanteo.
Bases de Pago
El pago será al precio unitario indicado en el contrato para la partida de Limpieza Manual de
Terreno, entendiéndose que dicho pago constituye compensación completa por toda la mano
de obra equipo, herramientas y demás conceptos necesarios para completar esta partida.
1.1.2.1.2 TRAZO, NIVELES Y REPLANTEO PRELIMINAR (unidad de medida: m²)
DEFINICIÓN.-
Comprende la materialización en el terreno, determinado de manera precisa y exacta tanto
cuanto sea posible, los ejes de la construcción; las dimensiones de los elementos y sus niveles
así como definir sus linderos y establecer marcas y señales fijas de referencia, con carácter
permanente una y otras auxiliares, con carácter temporal. El replanteo refiere a la ubicación y
medidas de todos los elementos que se detallan en los planos, también durante el proceso de
edificación.
El ejecutor de obra someterá el replanteo a la aprobación del Ingeniero Supervisor antes de dar
comienzo a los trabajos.
Método de Construcción: El equipo para el replanteo, deberá auxiliarse con adecuado
instrumental topográfico, incluirá teodolitos, niveles, miras, jalones, cintas metálicas y de tela
de 25 @ 50 mts. cordeles, plomadas de albañil, reglas de madera, escantillón, estacas, cerchas,
comba, martillo, serrucho, punzón y otros: cemento, yeso, tiza, libretas, lápiz de carpintero, etc.
Preparación del Sitio: Es recomendable emparejar el terreno antes del replanteo.
Se habilitará las estacas y cerchas que fueron necesarias. Los BM. Se construirán en una
cajuela de madera empotrada en el suelo y vaciando en ella concreto de buena resistencia.
Se introducirá un fierro de 5/8” en el centro, dejándolo al ras con la superficie del BM, la que
deberá quedar liza para inscribir sobre ella su nominación y cota.
La ubicación del BM se hará teniendo en cuenta que deberá quedar fuera del área de
construcción y dentro del área cercada.
La sección del BM no deberá ser menor a un cuadrado de 15cm de lado.
Se emplearán cerchas o sea, dos estacas firmemente aseguradas en terreno y unidas por arriba
con una tabla de 60 cm. bien perfilada y cepillada.
En las cerchas de madera, se hará una muesca en el contorno superior y cuyo vértice coincidirá
con el plomo del eje.
Se evitarán los clavos para señalar los ejes pues el espesor de estos y la vuelta del cordel
originan un desplazamiento en el eje, que conducirá a errores.

21

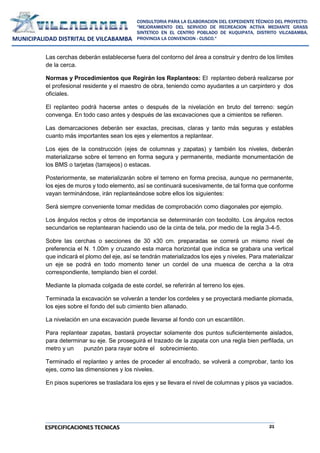

Las cerchas deberán establecerse fuera del contorno del área a construir y dentro de los límites
de la cerca.
Normas y Procedimientos que Regirán los Replanteos: El replanteo deberá realizarse por
el profesional residente y el maestro de obra, teniendo como ayudantes a un carpintero y dos
oficiales.
El replanteo podrá hacerse antes o después de la nivelación en bruto del terreno: según
convenga. En todo caso antes y después de las excavaciones que a cimientos se refieren.
Las demarcaciones deberán ser exactas, precisas, claras y tanto más seguras y estables
cuanto más importantes sean los ejes y elementos a replantear.
Los ejes de la construcción (ejes de columnas y zapatas) y también los niveles, deberán
materializarse sobre el terreno en forma segura y permanente, mediante monumentación de
los BMS o tarjetas (tarrajeos) o estacas.
Posteriormente, se materializarán sobre el terreno en forma precisa, aunque no permanente,
los ejes de muros y todo elemento, así se continuará sucesivamente, de tal forma que conforme
vayan terminándose, irán replanteándose sobre ellos los siguientes:
Será siempre conveniente tomar medidas de comprobación como diagonales por ejemplo.
Los ángulos rectos y otros de importancia se determinarán con teodolito. Los ángulos rectos
secundarios se replantearan haciendo uso de la cinta de tela, por medio de la regla 3-4-5.
Sobre las cerchas o secciones de 30 x30 cm. preparadas se correrá un mismo nivel de
preferencia el N. 1.00m y cruzando esta marca horizontal que indica se grabara una vertical
que indicará el plomo del eje, así se tendrán materializados los ejes y niveles. Para materializar
un eje se podrá en todo momento tener un cordel de una muesca de cercha a la otra
correspondiente, templando bien el cordel.
Mediante la plomada colgada de este cordel, se referirán al terreno los ejes.
Terminada la excavación se volverán a tender los cordeles y se proyectará mediante plomada,
los ejes sobre el fondo del sub cimiento bien allanado.
La nivelación en una excavación puede llevarse al fondo con un escantillón.
Para replantear zapatas, bastará proyectar solamente dos puntos suficientemente aislados,
para determinar su eje. Se proseguirá el trazado de la zapata con una regla bien perfilada, un
metro y un punzón para rayar sobre el sobrecimiento.
Terminado el replanteo y antes de proceder al encofrado, se volverá a comprobar, tanto los
ejes, como las dimensiones y los niveles.
En pisos superiores se trasladara los ejes y se llevara el nivel de columnas y pisos ya vaciados.

22

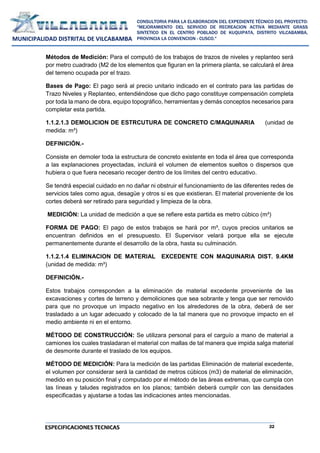

Métodos de Medición: Para el computó de los trabajos de trazos de niveles y replanteo será
por metro cuadrado (M2 de los elementos que figuran en la primera planta, se calculará el área
del terreno ocupada por el trazo.
Bases de Pago: El pago será al precio unitario indicado en el contrato para las partidas de
Trazo Niveles y Replanteo, entendiéndose que dicho pago constituye compensación completa
por toda la mano de obra, equipo topográfico, herramientas y demás conceptos necesarios para
completar esta partida.
1.1.2.1.3 DEMOLICION DE ESTRCUTURA DE CONCRETO C/MAQUINARIA (unidad de
medida: m³)
DEFINICIÓN.-
Consiste en demoler toda la estructura de concreto existente en toda el área que corresponda
a las explanaciones proyectadas, incluirá el volumen de elementos sueltos o dispersos que
hubiera o que fuera necesario recoger dentro de los límites del centro educativo.
Se tendrá especial cuidado en no dañar ni obstruir el funcionamiento de las diferentes redes de
servicios tales como agua, desagüe y otros si es que existieran. El material proveniente de los
cortes deberá ser retirado para seguridad y limpieza de la obra.
MEDICIÓN: La unidad de medición a que se refiere esta partida es metro cúbico (m³)
FORMA DE PAGO: El pago de estos trabajos se hará por m³, cuyos precios unitarios se
encuentran definidos en el presupuesto. El Supervisor velará porque ella se ejecute
permanentemente durante el desarrollo de la obra, hasta su culminación.
1.1.2.1.4 ELIMINACION DE MATERIAL EXCEDENTE CON MAQUINARIA DIST. 9.4KM
(unidad de medida: m³)
DEFINICIÓN.-
Estos trabajos corresponden a la eliminación de material excedente proveniente de las
excavaciones y cortes de terreno y demoliciones que sea sobrante y tenga que ser removido
para que no provoque un impacto negativo en los alrededores de la obra, deberá de ser
trasladado a un lugar adecuado y colocado de la tal manera que no provoque impacto en el
medio ambiente ni en el entorno.
MÉTODO DE CONSTRUCCIÓN: Se utilizara personal para el carguío a mano de material a
camiones los cuales trasladaran el material con mallas de tal manera que impida salga material
de desmonte durante el traslado de los equipos.
MÉTODO DE MEDICIÓN: Para la medición de las partidas Eliminación de material excedente,
el volumen por considerar será la cantidad de metros cúbicos (m3) de material de eliminación,
medido en su posición final y computado por el método de las áreas extremas, que cumpla con
las líneas y taludes registrados en los planos; también deberá cumplir con las densidades
especificadas y ajustarse a todas las indicaciones antes mencionadas.

23
BASES DE PAGO: El volumen medido en la forma que se prescribe anteriormente será pagado
al precio unitario del contrato, entendiéndose que dicho precio y pago constituirán
compensación total y completa por:
- Colocación y extendido del material de eliminación.
- Conformación y compactación de todas las capas en botaderos
- Extracción, transporte y riego de agua. La extracción y el transporte del agua se
consideran desde las fuentes señaladas en el proyecto, o las que ordene la Supervisión.
- Así mismo, se considera compensación total por la mano de obra, equipos,
herramientas e imprevistos necesarios para completar la ejecución de la partida.

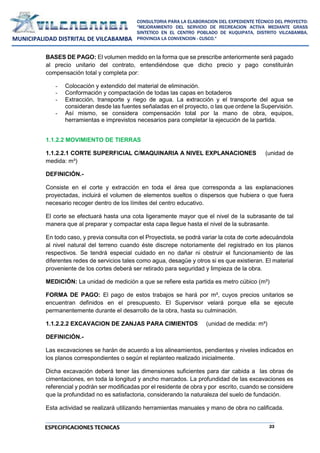

1.1.2.2 MOVIMIENTO DE TIERRAS
1.1.2.2.1 CORTE SUPERFICIAL C/MAQUINARIA A NIVEL EXPLANACIONES (unidad de
medida: m³)
DEFINICIÓN.-
Consiste en el corte y extracción en toda el área que corresponda a las explanaciones
proyectadas, incluirá el volumen de elementos sueltos o dispersos que hubiera o que fuera
necesario recoger dentro de los límites del centro educativo.
El corte se efectuará hasta una cota ligeramente mayor que el nivel de la subrasante de tal
manera que al preparar y compactar esta capa llegue hasta el nivel de la subrasante.
En todo caso, y previa consulta con el Proyectista, se podrá variar la cota de corte adecuándola
al nivel natural del terreno cuando éste discrepe notoriamente del registrado en los planos
respectivos. Se tendrá especial cuidado en no dañar ni obstruir el funcionamiento de las
diferentes redes de servicios tales como agua, desagüe y otros si es que existieran. El material
proveniente de los cortes deberá ser retirado para seguridad y limpieza de la obra.
encuentran definidos en el presupuesto. El Supervisor velará porque ella se ejecute
permanentemente durante el desarrollo de la obra, hasta su culminación.
1.1.2.2.2 EXCAVACION DE ZANJAS PARA CIMIENTOS (unidad de medida: m³)
DEFINICIÓN.-
Las excavaciones se harán de acuerdo a los alineamientos, pendientes y niveles indicados en
los planos correspondientes o según el replanteo realizado inicialmente.
Dicha excavación deberá tener las dimensiones suficientes para dar cabida a las obras de
cimentaciones, en toda la longitud y ancho marcados. La profundidad de las excavaciones es
referencial y podrán ser modificadas por el residente de obra y por escrito, cuando se considere
que la profundidad no es satisfactoria, considerando la naturaleza del suelo de fundación.
Esta actividad se realizará utilizando herramientas manuales y mano de obra no calificada.

24

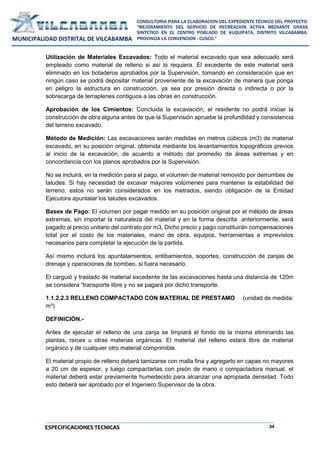

Utilización de Materiales Excavados: Todo el material excavado que sea adecuado será
empleado como material de relleno si así lo requiera. El excedente de este material será
eliminado en los botaderos aprobados por la Supervisión, tomando en consideración que en
ningún caso se podrá depositar material proveniente de la excavación de manera que ponga
en peligro la estructura en construcción, ya sea por presión directa o indirecta o por la
sobrecarga de terraplenes contiguos a las obras en construcción.
Aprobación de los Cimientos: Concluida la excavación, el residente no podrá iniciar la
construcción de obra alguna antes de que la Supervisión apruebe la profundidad y consistencia
del terreno excavado.
Método de Medición: Las excavaciones serán medidas en metros cúbicos (m3) de material
excavado, en su posición original, obtenida mediante los levantamientos topográficos previos
al inicio de la excavación, de acuerdo a método del promedio de áreas extremas y en
concordancia con los planos aprobados por la Supervisión.
No se incluirá, en la medición para el pago, el volumen de material removido por derrumbes de
taludes. Si hay necesidad de excavar mayores volúmenes para mantener la estabilidad del
terreno, estos no serán considerados en los metrados, siendo obligación de la Entidad
Ejecutora apuntalar los taludes excavados.
Bases de Pago: El volumen por pagar medido en su posición original por el método de áreas
extremas, sin importar la naturaleza del material y en la forma descrita anteriormente, será
pagado al precio unitario del contrato por m3, Dicho precio y pago constituirán compensaciones
total por el costo de los materiales, mano de obra, equipos, herramientas e imprevistos
necesarios para completar la ejecución de la partida.
Así mismo incluirá los apuntalamientos, entibamientos, soportes, construcción de zanjas de
drenaje y operaciones de bombeo, si fuera necesario.
El carguió y traslado de material excedente de las excavaciones hasta una distancia de 120m
se considera “transporte libre y no se pagará por dicho transporte.
1.1.2.2.3 RELLENO COMPACTADO CON MATERIAL DE PRESTAMO (unidad de medida:
m³)
DEFINICIÓN.-
Antes de ejecutar el relleno de una zanja se limpiará el fondo de la misma eliminando las
plantas, raíces u otras materias orgánicas. El material del relleno estará libre de material
orgánico y de cualquier otro material comprimible.
El material propio de relleno deberá tamizarse con malla fina y agregarlo en capas no mayores
a 20 cm de espesor, y luego compactarlas con pisón de mano o compactadora manual, el
material deberá estar previamente humedecido para alcanzar una apropiada densidad. Todo
esto deberá ser aprobado por el Ingeniero Supervisor de la obra.

25

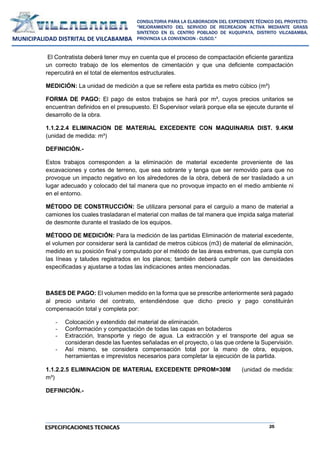

El Contratista deberá tener muy en cuenta que el proceso de compactación eficiente garantiza
un correcto trabajo de los elementos de cimentación y que una deficiente compactación
repercutirá en el total de elementos estructurales.
encuentran definidos en el presupuesto. El Supervisor velará porque ella se ejecute durante el
desarrollo de la obra.
1.1.2.2.4 ELIMINACION DE MATERIAL EXCEDENTE CON MAQUINARIA DIST. 9.4KM
DEFINICIÓN.-
excavaciones y cortes de terreno, que sea sobrante y tenga que ser removido para que no
provoque un impacto negativo en los alrededores de la obra, deberá de ser trasladado a un
lugar adecuado y colocado del tal manera que no provoque impacto en el medio ambiente ni
en el entorno.
1.1.2.2.5 ELIMINACION DE MATERIAL EXCEDENTE DPROM=30M (unidad de medida:
m³)
DEFINICIÓN.-

26
excavaciones y cortes de terreno, que sea sobrante y tenga que ser removido para que no
provoque un impacto negativo en los alrededores de la obra, deberá de ser trasladado a un
lugar adecuado y colocado del tal manera que no provoque impacto en el medio ambiente ni
en el entorno.

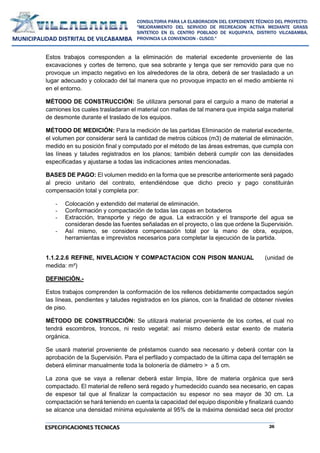

1.1.2.2.6 REFINE, NIVELACION Y COMPACTACION CON PISON MANUAL (unidad de
medida: m²)
DEFINICIÓN.-
Estos trabajos comprenden la conformación de los rellenos debidamente compactados según
las líneas, pendientes y taludes registrados en los planos, con la finalidad de obtener niveles
de piso.
MÉTODO DE CONSTRUCCIÓN: Se utilizará material proveniente de los cortes, el cual no
tendrá escombros, troncos, ni resto vegetal: así mismo deberá estar exento de materia
orgánica.
Se usará material proveniente de préstamos cuando sea necesario y deberá contar con la
aprobación de la Supervisión. Para el perfilado y compactado de la última capa del terraplén se
deberá eliminar manualmente toda la bolonería de diámetro > a 5 cm.
La zona que se vaya a rellenar deberá estar limpia, libre de materia orgánica que será
compactado. El material de relleno será regado y humedecido cuando sea necesario, en capas
de espesor tal que al finalizar la compactación su espesor no sea mayor de 30 cm. La
compactación se hará teniendo en cuenta la capacidad del equipo disponible y finalizará cuando
se alcance una densidad mínima equivalente al 95% de la máxima densidad seca del proctor

27
modificado. Deberá adoptarse el procedimiento constructivo para lograr una superficie
adecuada de unión (escarificación, escalonamiento, etc.) entre la plataforma antigua y la
modificación introducida.
MÉTODO DE MEDICIÓN: Para la medición de las partidas Relleno con Material Propio, el
volumen por considerar será la cantidad de metros cuadrados (m2) de material de relleno,
- Colocación y extendido del material de relleno
- Conformación y compactación de todas las capas de rellenos

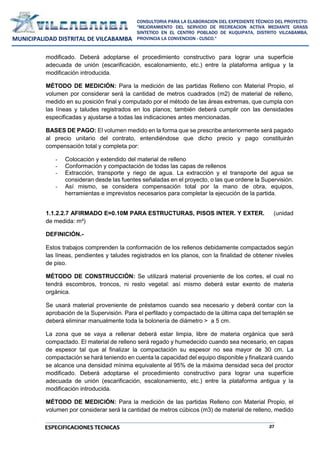

1.1.2.2.7 AFIRMADO E=0.10M PARA ESTRUCTURAS, PISOS INTER. Y EXTER. (unidad
de medida: m²)
DEFINICIÓN.-
Estos trabajos comprenden la conformación de los rellenos debidamente compactados según
las líneas, pendientes y taludes registrados en los planos, con la finalidad de obtener niveles
de piso.
MÉTODO DE CONSTRUCCIÓN: Se utilizará material proveniente de los cortes, el cual no
tendrá escombros, troncos, ni resto vegetal: así mismo deberá estar exento de materia
orgánica.
Se usará material proveniente de préstamos cuando sea necesario y deberá contar con la
aprobación de la Supervisión. Para el perfilado y compactado de la última capa del terraplén se
deberá eliminar manualmente toda la bolonería de diámetro > a 5 cm.
La zona que se vaya a rellenar deberá estar limpia, libre de materia orgánica que será
compactado. El material de relleno será regado y humedecido cuando sea necesario, en capas
de espesor tal que al finalizar la compactación su espesor no sea mayor de 30 cm. La
compactación se hará teniendo en cuenta la capacidad del equipo disponible y finalizará cuando
se alcance una densidad mínima equivalente al 95% de la máxima densidad seca del proctor
modificado. Deberá adoptarse el procedimiento constructivo para lograr una superficie
adecuada de unión (escarificación, escalonamiento, etc.) entre la plataforma antigua y la
modificación introducida.
MÉTODO DE MEDICIÓN: Para la medición de las partidas Relleno con Material Propio, el
volumen por considerar será la cantidad de metros cúbicos (m3) de material de relleno, medido

28

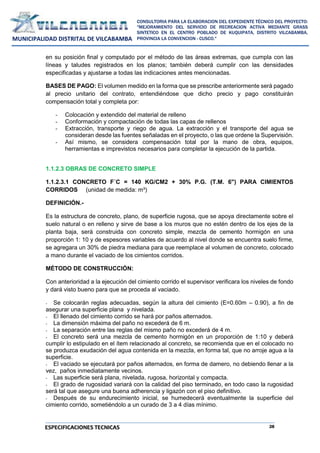

en su posición final y computado por el método de las áreas extremas, que cumpla con las
líneas y taludes registrados en los planos; también deberá cumplir con las densidades
- Colocación y extendido del material de relleno
- Conformación y compactación de todas las capas de rellenos
1.1.2.3 OBRAS DE CONCRETO SIMPLE

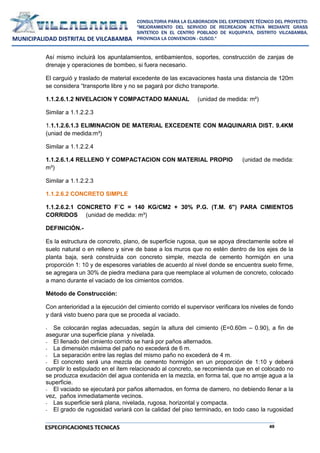

1.1.2.3.1 CONCRETO F´C = 140 KG/CM2 + 30% P.G. (T.M. 6") PARA CIMIENTOS
CORRIDOS (unidad de medida: m³)
DEFINICIÓN.-
Es la estructura de concreto, plano, de superficie rugosa, que se apoya directamente sobre el
suelo natural o en relleno y sirve de base a los muros que no estén dentro de los ejes de la
planta baja, será construida con concreto simple, mezcla de cemento hormigón en una
proporción 1: 10 y de espesores variables de acuerdo al nivel donde se encuentra suelo firme,
se agregara un 30% de piedra mediana para que reemplace al volumen de concreto, colocado
a mano durante el vaciado de los cimientos corridos.
MÉTODO DE CONSTRUCCIÓN:
Con anterioridad a la ejecución del cimiento corrido el supervisor verificara los niveles de fondo
y dará visto bueno para que se proceda al vaciado.
- Se colocarán reglas adecuadas, según la altura del cimiento (E=0.60m – 0.90), a fin de
asegurar una superficie plana y nivelada.
- El llenado del cimiento corrido se hará por paños alternados.
- La dimensión máxima del paño no excederá de 6 m.
- La separación entre las reglas del mismo paño no excederá de 4 m.
- El concreto será una mezcla de cemento hormigón en un proporción de 1:10 y deberá
cumplir lo estipulado en el ítem relacionado al concreto, se recomienda que en el colocado no
se produzca exudación del agua contenida en la mezcla, en forma tal, que no arroje agua a la
superficie.
- El vaciado se ejecutará por paños alternados, en forma de damero, no debiendo llenar a la
vez, paños inmediatamente vecinos.
- Las superficie será plana, nivelada, rugosa, horizontal y compacta.
- El grado de rugosidad variará con la calidad del piso terminado, en todo caso la rugosidad

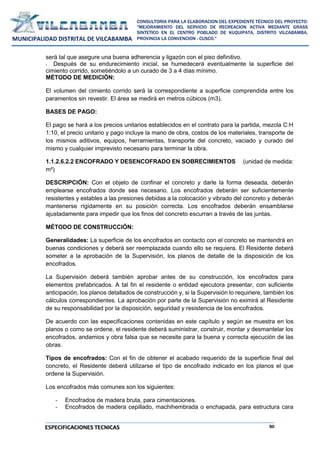

será tal que asegure una buena adherencia y ligazón con el piso definitivo.
- Después de su endurecimiento inicial, se humedecerá eventualmente la superficie del
cimiento corrido, sometiéndolo a un curado de 3 a 4 días mínimo.

29

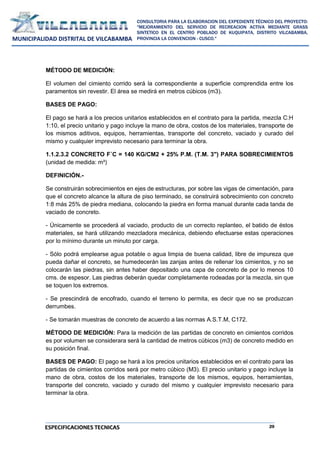

El volumen del cimiento corrido será la correspondiente a superficie comprendida entre los
paramentos sin revestir. El área se medirá en metros cúbicos (m3).
BASES DE PAGO:
El pago se hará a los precios unitarios establecidos en el contrato para la partida, mezcla C:H
1:10, el precio unitario y pago incluye la mano de obra, costos de los materiales, transporte de
los mismos aditivos, equipos, herramientas, transporte del concreto, vaciado y curado del
mismo y cualquier imprevisto necesario para terminar la obra.
1.1.2.3.2 CONCRETO F´C = 140 KG/CM2 + 25% P.M. (T.M. 3") PARA SOBRECIMIENTOS
DEFINICIÓN.-
Se construirán sobrecimientos en ejes de estructuras, por sobre las vigas de cimentación, para
que el concreto alcance la altura de piso terminado, se construirá sobrecimiento con concreto
1:8 más 25% de piedra mediana, colocando la piedra en forma manual durante cada tanda de
vaciado de concreto.
- Únicamente se procederá al vaciado, producto de un correcto replanteo, el batido de éstos
materiales, se hará utilizando mezcladora mecánica, debiendo efectuarse estas operaciones
por lo mínimo durante un minuto por carga.
- Sólo podrá emplearse agua potable o agua limpia de buena calidad, libre de impureza que
pueda dañar el concreto, se humedecerán las zanjas antes de rellenar los cimientos, y no se
colocarán las piedras, sin antes haber depositado una capa de concreto de por lo menos 10
cms. de espesor. Las piedras deberán quedar completamente rodeadas por la mezcla, sin que
se toquen los extremos.
- Se prescindirá de encofrado, cuando el terreno lo permita, es decir que no se produzcan
derrumbes.
- Se tomarán muestras de concreto de acuerdo a las normas A.S.T.M, C172.
MÉTODO DE MEDICIÓN: Para la medición de las partidas de concreto en cimientos corridos
es por volumen se considerara será la cantidad de metros cúbicos (m3) de concreto medido en
su posición final.
BASES DE PAGO: El pago se hará a los precios unitarios establecidos en el contrato para las
partidas de cimientos corridos será por metro cúbico (M3). El precio unitario y pago incluye la
mano de obra, costos de los materiales, transporte de los mismos, equipos, herramientas,
transporte del concreto, vaciado y curado del mismo y cualquier imprevisto necesario para
terminar la obra.

30

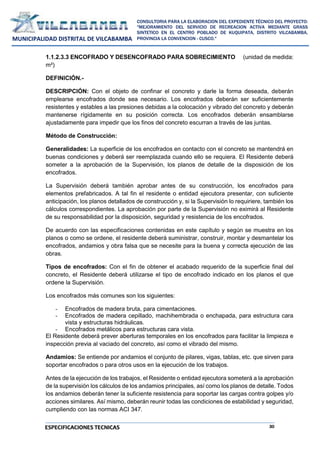

1.1.2.3.3 ENCOFRADO Y DESENCOFRADO PARA SOBRECIMIENTO (unidad de medida:
m²)
DEFINICIÓN.-
DESCRIPCIÓN: Con el objeto de confinar el concreto y darle la forma deseada, deberán
emplearse encofrados donde sea necesario. Los encofrados deberán ser suficientemente
resistentes y estables a las presiones debidas a la colocación y vibrado del concreto y deberán
mantenerse rígidamente en su posición correcta. Los encofrados deberán ensamblarse
ajustadamente para impedir que los finos del concreto escurran a través de las juntas.
Método de Construcción:
Generalidades: La superficie de los encofrados en contacto con el concreto se mantendrá en
buenas condiciones y deberá ser reemplazada cuando ello se requiera. El Residente deberá
someter a la aprobación de la Supervisión, los planos de detalle de la disposición de los
encofrados.
La Supervisión deberá también aprobar antes de su construcción, los encofrados para
elementos prefabricados. A tal fin el residente o entidad ejecutora presentar, con suficiente
anticipación, los planos detallados de construcción y, si la Supervisión lo requiriere, también los
cálculos correspondientes. La aprobación por parte de la Supervisión no eximirá al Residente
de su responsabilidad por la disposición, seguridad y resistencia de los encofrados.
De acuerdo con las especificaciones contenidas en este capítulo y según se muestra en los
planos o como se ordene, el residente deberá suministrar, construir, montar y desmantelar los
encofrados, andamios y obra falsa que se necesite para la buena y correcta ejecución de las
obras.
Tipos de encofrados: Con el fin de obtener el acabado requerido de la superficie final del
concreto, el Residente deberá utilizarse el tipo de encofrado indicado en los planos el que
ordene la Supervisión.
Los encofrados más comunes son los siguientes:
- Encofrados de madera bruta, para cimentaciones.
- Encofrados de madera cepillado, machihembrada o enchapada, para estructura cara

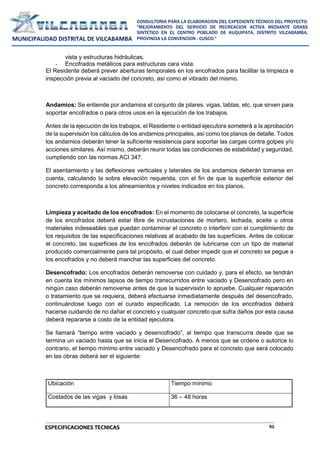

vista y estructuras hidráulicas.
- Encofrados metálicos para estructuras cara vista.
El Residente deberá prever aberturas temporales en los encofrados para facilitar la limpieza e
inspección previa al vaciado del concreto, así como el vibrado del mismo.
Andamios: Se entiende por andamios el conjunto de pilares, vigas, tablas, etc. que sirven para
soportar encofrados o para otros usos en la ejecución de los trabajos.
Antes de la ejecución de los trabajos, el Residente o entidad ejecutora someterá a la aprobación
de la supervisión los cálculos de los andamios principales, así como los planos de detalle. Todos
los andamios deberán tener la suficiente resistencia para soportar las cargas contra golpes y/o
acciones similares. Así mismo, deberán reunir todas las condiciones de estabilidad y seguridad,
cumpliendo con las normas ACI 347.

31
El asentamiento y las deflexiones verticales y laterales de los andamios deberán tomarse en
cuenta, calculando la sobre elevación requerida, con el fin de que la superficie exterior del
concreto corresponda a los alineamientos y niveles indicados en los planos.
Limpieza y aceitado de los encofrados: En el momento de colocarse el concreto, la superficie
de los encofrados deberá estar libre de incrustaciones de mortero, lechada, aceite u otros
materiales indeseables que puedan contaminar el concreto o interferir con el cumplimiento de
los requisitos de las especificaciones relativas al acabado de las superficies. Antes de colocar
el concreto, las superficies de los encofrados deberán de lubricarse con un tipo de material
producido comercialmente para tal propósito, el cual deber impedir que el concreto se pegue a
los encofrados y no deberá manchar las superficies del concreto.
Desencofrado: Los encofrados deberán removerse con cuidado y, para el efecto, se tendrán
en cuenta los mínimos lapsos de tiempo transcurridos entre vaciado y Desencofrado pero en
ningún caso deberán removerse antes de que la supervisión lo apruebe. Cualquier reparación
o tratamiento que se requiera, deberá efectuarse inmediatamente después del desencofrado,
continuándose luego con el curado especificado. La remoción de los encofrados deberá
hacerse cuidando de no dañar el concreto y cualquier concreto que sufra daños por esta causa
deberá repararse a costo de la entidad ejecutora.
Se llamará “tiempo entre vaciado y desencofrado”, al tiempo que transcurra desde que se
termina un vaciado hasta que se inicia el Desencofrado. A menos que se ordene o autorice lo
contrario, el tiempo mínimo entre vaciado y Desencofrado para el concreto que será colocado
en las obras deberá ser el siguiente:

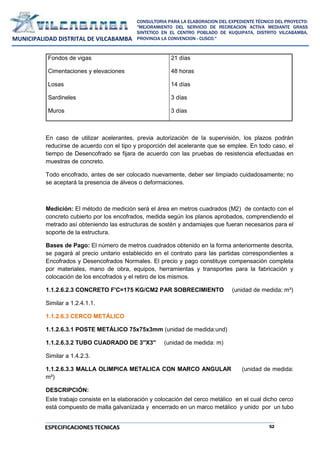

Ubicación Tiempo mínimo
Costados de las vigas y losas
Fondos de vigas
Cimentaciones y elevaciones
Losas
Sardineles
Muros
36 – 48 horas
21 días
48 horas
14 días
3 días
3 días
En caso de utilizar acelerantes, previa autorización de la supervisión, los plazos podrán
reducirse de acuerdo con el tipo y proporción del acelerante que se emplee. En todo caso, el
tiempo de Desencofrado se fijara de acuerdo con las pruebas de resistencia efectuadas en
muestras de concreto.
Todo encofrado, antes de ser colocado nuevamente, deber ser limpiado cuidadosamente; no
se aceptará la presencia de álveos o deformaciones.

32

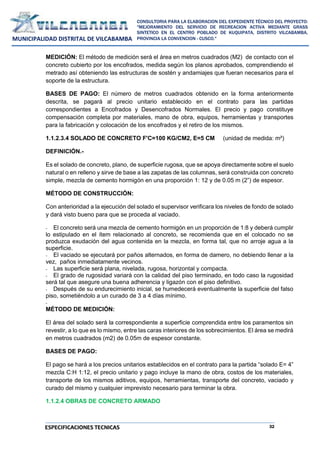

MEDICIÓN: El método de medición será el área en metros cuadrados (M2) de contacto con el
concreto cubierto por los encofrados, medida según los planos aprobados, comprendiendo el
metrado así obteniendo las estructuras de sostén y andamiajes que fueran necesarios para el
soporte de la estructura.
BASES DE PAGO: El número de metros cuadrados obtenido en la forma anteriormente
descrita, se pagará al precio unitario establecido en el contrato para las partidas
correspondientes a Encofrados y Desencofrados Normales. El precio y pago constituye
compensación completa por materiales, mano de obra, equipos, herramientas y transportes
para la fabricación y colocación de los encofrados y el retiro de los mismos.
1.1.2.3.4 SOLADO DE CONCRETO F'C=100 KG/CM2, E=5 CM (unidad de medida: m²)
DEFINICIÓN.-
Es el solado de concreto, plano, de superficie rugosa, que se apoya directamente sobre el suelo
natural o en relleno y sirve de base a las zapatas de las columnas, será construida con concreto
simple, mezcla de cemento hormigón en una proporción 1: 12 y de 0.05 m (2”) de espesor.
Con anterioridad a la ejecución del solado el supervisor verificara los niveles de fondo de solado
- El concreto será una mezcla de cemento hormigón en un proporción de 1:8 y deberá cumplir
lo estipulado en el ítem relacionado al concreto, se recomienda que en el colocado no se
produzca exudación del agua contenida en la mezcla, en forma tal, que no arroje agua a la
superficie.
- Después de su endurecimiento inicial, se humedecerá eventualmente la superficie del falso
piso, sometiéndolo a un curado de 3 a 4 días mínimo.
-
El área del solado será la correspondiente a superficie comprendida entre los paramentos sin
revestir, a lo que es lo mismo, entre las caras interiores de los sobrecimientos. El área se medirá
en metros cuadrados (m2) de 0.05m de espesor constante.
BASES DE PAGO:
El pago se hará a los precios unitarios establecidos en el contrato para la partida “solado E= 4”
mezcla C:H 1:12, el precio unitario y pago incluye la mano de obra, costos de los materiales,
transporte de los mismos aditivos, equipos, herramientas, transporte del concreto, vaciado y
curado del mismo y cualquier imprevisto necesario para terminar la obra.
1.1.2.4 OBRAS DE CONCRETO ARMADO

33

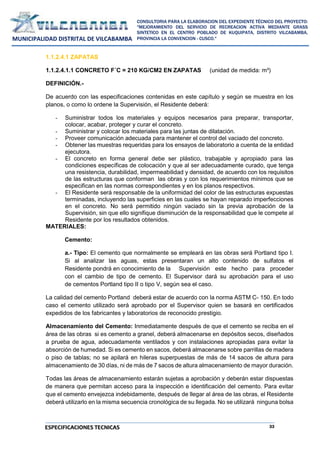

1.1.2.4.1 ZAPATAS
1.1.2.4.1.1 CONCRETO F´C = 210 KG/CM2 EN ZAPATAS (unidad de medida: m³)
DEFINICIÓN.-
planos, o como lo ordene la Supervisión, el Residente deberá:
- Suministrar todos los materiales y equipos necesarios para preparar, transportar,
colocar, acabar, proteger y curar el concreto.
- Suministrar y colocar los materiales para las juntas de dilatación.
- Proveer comunicación adecuada para mantener el control del vaciado del concreto.
- Obtener las muestras requeridas para los ensayos de laboratorio a cuenta de la entidad
ejecutora.
- El concreto en forma general debe ser plástico, trabajable y apropiado para las
condiciones específicas de colocación y que al ser adecuadamente curado, que tenga
una resistencia, durabilidad, impermeabilidad y densidad, de acuerdo con los requisitos
de las estructuras que conforman las obras y con los requerimientos mínimos que se
especifican en las normas correspondientes y en los planos respectivos.
- El Residente será responsable de la uniformidad del color de las estructuras expuestas
terminadas, incluyendo las superficies en las cuales se hayan reparado imperfecciones
en el concreto. No será permitido ningún vaciado sin la previa aprobación de la
Supervisión, sin que ello signifique disminución de la responsabilidad que le compete al
Residente por los resultados obtenidos.
MATERIALES:
Cemento:
a.- Tipo: El cemento que normalmente se empleará en las obras será Portland tipo I.
Si al analizar las aguas, estas presentaran un alto contenido de sulfatos el
Residente pondrá en conocimiento de la Supervisión este hecho para proceder
con el cambio de tipo de cemento. El Supervisor dará su aprobación para el uso
de cementos Portland tipo II o tipo V, según sea el caso.
La calidad del cemento Portland deberá estar de acuerdo con la norma ASTM C- 150. En todo
caso el cemento utilizado será aprobado por el Supervisor quien se basará en certificados
expedidos de los fabricantes y laboratorios de reconocido prestigio.
Almacenamiento del Cemento: Inmediatamente después de que el cemento se reciba en el
área de las obras si es cemento a granel, deberá almacenarse en depósitos secos, diseñados
a prueba de agua, adecuadamente ventilados y con instalaciones apropiadas para evitar la
absorción de humedad. Si es cemento en sacos, deberá almacenarse sobre parrillas de madera
o piso de tablas; no se apilará en hileras superpuestas de más de 14 sacos de altura para
almacenamiento de 30 días, ni de más de 7 sacos de altura almacenamiento de mayor duración.
Todas las áreas de almacenamiento estarán sujetas a aprobación y deberán estar dispuestas
de manera que permitan acceso para la inspección e identificación del cemento. Para evitar
que el cemento envejezca indebidamente, después de llegar al área de las obras, el Residente
deberá utilizarlo en la misma secuencia cronológica de su llegada. No se utilizará ninguna bolsa

34
de cemento que tenga más de dos meses de almacenamiento en el área de las obras, salvo
que nuevos ensayos demuestren que está en condiciones satisfactorias.
Aditivos: Las siguientes especificaciones se refieren a los aditivos que se podrán emplear en
concreto y morteros como:
- Aceleradores de fragua
- Incorporadores de aire
- Plastificantes
- Retardadores de fragua
- Puzolanas
- Endurecedores
El Residente propondrá el dosaje de los aditivos e indicará las modalidades para la utilización
de ellos, teniendo presente las limitaciones impuestas por las condiciones ambientales (lluvia,
temperatura, etc.), las normas indicadas por el fabricante de los aditivos y/o las pruebas de
laboratorio ejecutadas.
En algunos casos, previa autorización de la Supervisión, el Residente podrá emplear aditivos
en los concretos por convenir a sus sistemas de vaciado. El uso de los aditivos, aunque sea
autorizado, no eximirá al Residente de sus propias responsabilidades con respecto a las
calidades y resistencias exigidas en las especificaciones para concretos y morteros.
Los aditivos en polvo serán medidos en peso, los plásticos o líquidos podrán ser verídicos en
peso o volumen, con un límite de tolerancia de 2% de su peso neto.
La consistencia y la calidad de los aditivos deberán ser uniformes. Cada tipo de aditivo deberá
tener anexado a cada suministro, el certificado de prueba del fabricante que confirme los limites
de aceptación requeridos.
Antes de que los aditivos sean utilizados, el Residente deberá presentar los resultados de
ensayos que conformen su calidad y eficacia. Al mismo tiempo, la Supervisión podrá ejecutar
pruebas sobre muestras con aditivos y podrá también extraer muestras y ejecutar pruebas
después de que el aditivo hay sido entregado en el almacén.
Los aditivos Incorporadores de aire estarán de acuerdo con la norma ASTM C-260 y la cantidad
utilizada en cada mezcla será tal que provoque la incorporación de aire en el concreto fresco a
la salida de la mezcladora, dentro de los límites indicados a continuación:
Diámetro máximo de los agregados Aire total en % del volumen de la muestra
tomada a la salida de la mezcladora
1 1/2”
3/4”
4 ± 1
5 ± 1
El Residente deberá controlar continuamente el contenido de aires de la mezcla.

35

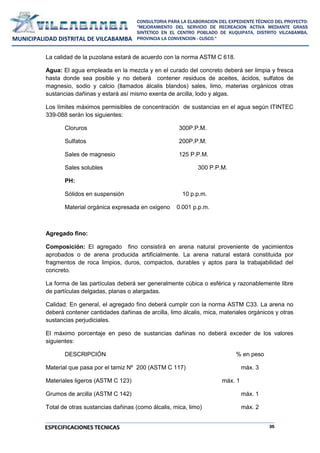

La calidad de la puzolana estará de acuerdo con la norma ASTM C 618.
Agua: El agua empleada en la mezcla y en el curado del concreto deberá ser limpia y fresca
hasta donde sea posible y no deberá contener residuos de aceites, ácidos, sulfatos de
magnesio, sodio y calcio (llamados álcalis blandos) sales, limo, materias orgánicos otras
sustancias dañinas y estará así mismo exenta de arcilla, lodo y algas.
Los límites máximos permisibles de concentración de sustancias en el agua según ITINTEC
339-088 serán los siguientes:
Cloruros 300P.P.M.
Sulfatos 200P.P.M.
Sales de magnesio 125 P.P.M.
Sales solubles 300 P.P.M.
PH:
Sólidos en suspensión 10 p.p.m.
Material orgánica expresada en oxigeno 0.001 p.p.m.
Agregado fino:
Composición: El agregado fino consistirá en arena natural proveniente de yacimientos
aprobados o de arena producida artificialmente. La arena natural estará constituida por
fragmentos de roca limpios, duros, compactos, durables y aptos para la trabajabilidad del
concreto.
La forma de las partículas deberá ser generalmente cúbica o esférica y razonablemente libre
de partículas delgadas, planas o alargadas.
Calidad: En general, el agregado fino deberá cumplir con la norma ASTM C33. La arena no
deberá contener cantidades dañinas de arcilla, limo álcalis, mica, materiales orgánicos y otras
sustancias perjudiciales.
El máximo porcentaje en peso de sustancias dañinas no deberá exceder de los valores
siguientes:
DESCRIPCIÓN % en peso
Material que pasa por el tamiz Nº 200 (ASTM C 117) máx. 3
Materiales ligeros (ASTM C 123) máx. 1
Grumos de arcilla (ASTM C 142) máx. 1
Total de otras sustancias dañinas (como álcalis, mica, limo) máx. 2

36

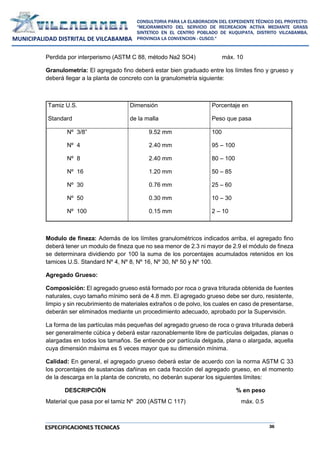

Perdida por interperismo (ASTM C 88, método Na2 SO4) máx. 10
Granulometría: El agregado fino deberá estar bien graduado entre los límites fino y grueso y
deberá llegar a la planta de concreto con la granulometría siguiente:
Tamiz U.S.
Standard
Dimensión
de la malla
Porcentaje en
Peso que pasa
Nº 3/8”
Nº 4
Nº 8
Nº 16
Nº 30
Nº 50
Nº 100
9.52 mm
2.40 mm
2.40 mm
1.20 mm
0.76 mm
0.30 mm
0.15 mm
100
95 – 100
80 – 100
50 – 85
25 – 60
10 – 30
2 – 10
Modulo de fineza: Además de los límites granulométricos indicados arriba, el agregado fino
deberá tener un modulo de fineza que no sea menor de 2.3 ni mayor de 2.9 el módulo de fineza
se determinara dividiendo por 100 la suma de los porcentajes acumulados retenidos en los
tamices U.S. Standard Nº 4, Nº 8, Nº 16, Nº 30, Nº 50 y Nº 100.
Agregado Grueso:
Composición: El agregado grueso está formado por roca o grava triturada obtenida de fuentes
naturales, cuyo tamaño mínimo será de 4.8 mm. El agregado grueso debe ser duro, resistente,
limpio y sin recubrimiento de materiales extraños o de polvo, los cuales en caso de presentarse,
deberán ser eliminados mediante un procedimiento adecuado, aprobado por la Supervisión.
La forma de las partículas más pequeñas del agregado grueso de roca o grava triturada deberá
ser generalmente cúbica y deberá estar razonablemente libre de partículas delgadas, planas o
alargadas en todos los tamaños. Se entiende por partícula delgada, plana o alargada, aquella
cuya dimensión máxima es 5 veces mayor que su dimensión mínima.
Calidad: En general, el agregado grueso deberá estar de acuerdo con la norma ASTM C 33
los porcentajes de sustancias dañinas en cada fracción del agregado grueso, en el momento
de la descarga en la planta de concreto, no deberán superar los siguientes límites:
DESCRIPCIÓN % en peso
Material que pasa por el tamiz Nº 200 (ASTM C 117) máx. 0.5

37

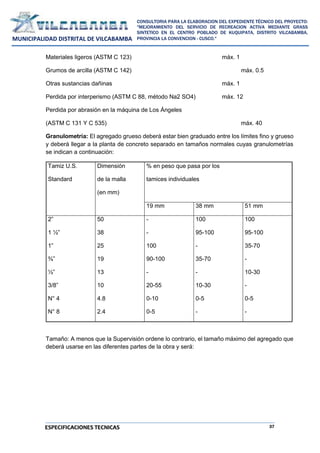

Materiales ligeros (ASTM C 123) máx. 1
Grumos de arcilla (ASTM C 142) máx. 0.5
Otras sustancias dañinas máx. 1
Perdida por interperismo (ASTM C 88, método Na2 SO4) máx. 12
Perdida por abrasión en la máquina de Los Ángeles
(ASTM C 131 Y C 535) máx. 40
Granulometría: El agregado grueso deberá estar bien graduado entre los límites fino y grueso
y deberá llegar a la planta de concreto separado en tamaños normales cuyas granulometrías
se indican a continuación:
Tamiz U.S.
Standard
Dimensión
de la malla
(en mm)
% en peso que pasa por los
tamices individuales
19 mm 38 mm 51 mm
2”
1 ½”
1”
¾”
½”
3/8”
N° 4
N° 8
50
38
25
19
13
10
4.8
2.4
-
-
100
90-100
-
20-55
0-10
0-5
100
95-100
-
35-70
-
10-30
0-5
-
100
95-100
35-70
-
10-30
-
0-5
-
Tamaño: A menos que la Supervisión ordene lo contrario, el tamaño máximo del agregado que
deberá usarse en las diferentes partes de la obra y será:

38
Tamaño
Máximo
Uso general
51 mm (2”)
38 mm (1 ½”)
19 mm (3/4)
Estructuras de concreto en masa muros, losas y
pilares de más de 1.0 m de espesor.
Muros, losas, vigas, pilares, etc., de 0.30 m z 1.00 m
de espesor.
Muros delgados, losas, revestimientos de canales,
alcantarillas, etc., de menos de 0.30 m de espesor.
Fuentes de Agregados: Los agregados se obtendrán de las canteras reconocidas y
seleccionadas para tal fin y que se encuentran ubicadas a lo largo del sector y en los depósitos
en los lechos de los ríos cercanos a la vía. La aprobación de un yacimiento no implica la
aprobación de todos los materiales que se extraigan de ese yacimiento.
Clasificación del Concreto: El concreto se clasificará con base en su resistencia nominal a la
comprensión en kg/cm2, a los 28 días. Por resistencia nominal a la compresión se entiende la
resistencia mínima a la compresión de por lo menos 95% de las muestras sometidas a pruebas.
Las pruebas se ejecutarán sobre cilindros de ensayos de 15 cm. de diámetro por 30 cm. de
alto.
Todo concreto deberá tener una resistencia a los 28 días no menor a las indicadas en los planos
o a lo especificado detalladamente para cada una de las estructuras. La resistencia mínima a
la compresión a los 7 días no deberá ser menor de 70% del valor especificado para los 28 días.
La tolerancia máxima de la resistencia en cilindros aislados no será menos de 10%.
El tipo de concreto que deberá emplearse en cada estructura está indicado en los planos
respectivos y/o en estas especificaciones.
Método de Medición: Para la medición de las partidas de concreto simple y concreto armado,
el volumen por considerar será la cantidad de metros cúbicos (m3) de concreto medido en su
posición final.
Bases de Pago: El pago se hará a los precios unitarios establecidos en el contrato para las
partidas de Concreto Simple y Concreto Armado será por metro cúbico (M3). El precio unitario
y pago incluye la mano de obra, costos de los materiales, transporte de los mismos, equipos,
herramientas, transporte del concreto, vaciado y curado del mismo y cualquier imprevisto
necesario para terminar la obra.
1.1.2.4.1.2 ACERO F'Y=4200 KG/CM2 EN ZAPATAS (unidad de medida: kg)
DEFINICIÓN.-
Descripción: Esta partida comprende el aprovisionamiento y la colocación de las barras de
acero para refuerzo de acuerdo con las especificaciones siguientes y en conformidad con los
planos.

39
El Residente o entidad ejecutora deberá suministrar, cortar, doblar y colocar todos los refuerzos
de acero en los que están incluidos varillas, mallas soldadas y barras o ganchos de anclaje,
según se muestra en los planos o como ordene la supervisión. Todos los refuerzos deberán
estar libres de escamas oxidadas, aceites, grasa, mortero endurecido o cualquier otro
revestimiento que pueda destruir o reducir su adherencia al concreto.
El limpiado, colocado, espaciamiento, doblado y empalme de las barras de refuerzo se hará de
conformidad con las disposiciones aplicables del ACI Standard Building Code Requirements for
Reinforced Concrte (ACI 318 – 95) del American Concrete Institute, salvo que se indique de
otra manera en los planos o lo disponga la supervisión.
Materiales: A menos que se ordene por escrito, los refuerzos de acero deberán ser varillas
estriadas o corrugadas, y deberán cumplir con la norma a 615 de la ASTM. El acero tendrá un
límite de fluencia de 4200 kg/cm2. El Residente deberá suministrar a la supervisión dos copias
de los informes de cada ensayo del fabricante, con la certificación de cada lote de hacer. Todos
los costos de los ensayos de acero serán asumidos por la entidad ejecutora.
Transporte y almacenamiento: El acero de refuerzo deberá ser despachado en atados
corrientes debidamente rotulados y marcados; cada envío estará acompañado de los informes
de ensayos certificados por la fábrica, los cuales deberán ser entregados a la supervisión antes
de ingresar el material a la obra. El acero de refuerzo deberá almacenarse, por encima del nivel
del piso o terreno, sobre plataformas, largueros u otros soportes y deberá ser protegido hasta
donde sea posible de daños mecánicos y deterioro superficial.
Corte y doblado: El acero de refuerzo podrá doblarse en la fábrica o en el sitio. Todos los
dobleces deberán efectuarse de acuerdo con las prácticas normalizadas y empleando método
mecánicos aprobados.
No se permitirá calentarlos aceros para doblarlos. No deberán usarse varillas que hayan sido
enderezadas o que contengan dobleces o deformaciones no indicadas en los planos. Los radios
para el doblado y los ganchos se especifican en los planos detallados, de acuerdo con las
prácticas normales de diseño y a las normas del ACI.
Colocación: El acero, para ser colocado en la obra, deberá estar libre de polvo, oxido en
escamas, protuberancias, pintura, aceite o cualquier otro material extraño que pueda afectar la
adherencia al concreto.
Las varillas deberán ser colocadas de acuerdo con las indicaciones de los planos deberán estar
aseguradas firmemente en las posiciones señaladas, de manera que no sufran
desplazamientos durante la colocación y fraguado del concreto.
La posición del refuerzo dentro de los encofrados deberá ser mantenida por medio de tirantes,
bloques, silletas de metal, espaciadores o cualquier otro soporte aprobado.
Los bloques deberán ser de mortero, con calidad, forma y dimensiones aprobadas. Las silletas
de metal, que entren en contacto con la superficie exterior del concreto, deberán ser

40

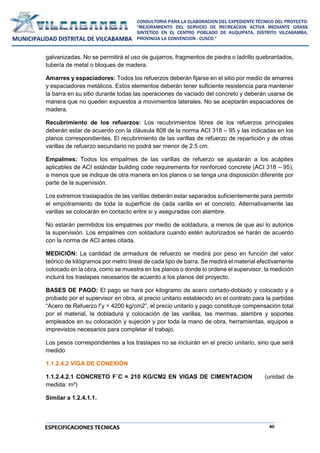

galvanizadas. No se permitirá el uso de guijarros, fragmentos de piedra o ladrillo quebrantados,
tubería de metal o bloques de madera.
Amarres y espaciadores: Todos los refuerzos deberán fijarse en el sitio por medio de amarres
y espaciadores metálicos. Estos elementos deberán tener suficiente resistencia para mantener
la barra en su sitio durante todas las operaciones de vaciado del concreto y deberán usarse de
manera que no queden expuestos a movimientos laterales. No se aceptarán espaciadores de
madera.
Recubrimiento de los refuerzos: Los recubrimientos libres de los refuerzos principales
deberán estar de acuerdo con la cláusula 808 de la norma ACI 318 – 95 y las indicadas en los
planos correspondientes. El recubrimiento de las varillas de refuerzo de repartición y de otras
varillas de refuerzo secundario no podrá ser menor de 2.5 cm.
Empalmes: Todos los empalmes de las varillas de refuerzo se ajustarán a los acápites
aplicables de ACI estándar building code requirements for reinforced concrete (ACI 318 – 95),
a menos que se indique de otra manera en los planos o se tenga una disposición diferente por
parte de la supervisión.
Los extremos traslapados de las varillas deberán estar separados suficientemente para permitir
el empotramiento de toda la superficie de cada varilla en el concreto. Alternativamente las
varillas se colocarán en contacto entre si y aseguradas con alambre.
No estarán permitidos los empalmes por medio de soldadura, a menos de que así lo autorice
la supervisión. Los empalmes con soldadura cuando estén autorizados se harán de acuerdo
con la norma de ACI antes citada.
MEDICIÓN: La cantidad de armadura de refuerzo se medirá por peso en función del valor
teórico de kilógramos por metro lineal de cada tipo de barra. Se medirá el material efectivamente
colocado en la obra, como se muestra en los planos o donde lo ordene el supervisor, la medición
incluirá los traslapes necesarios de acuerdo a los planos del proyecto.
BASES DE PAGO: El pago se hará por kilogramo de acero cortado-doblado y colocado y a
probado por el supervisor en obra, al precio unitario establecido en el contrato para la partidas
“Acero de Refuerzo f’y = 4200 kg/cm2”, el precio unitario y pago constituye compensación total
por el material, la dobladura y colocación de las varillas, las mermas, alambre y soportes
empleados en su colocación y sujeción y por toda la mano de obra, herramientas, equipos e
imprevistos necesarios para completar el trabajo.
Los pesos correspondientes a los traslapes no se incluirán en el precio unitario, sino que será
medido
1.1.2.4.2 VIGA DE CONEXIÓN
1.1.2.4.2.1 CONCRETO F´C = 210 KG/CM2 EN VIGAS DE CIMENTACION (unidad de
medida: m³)
Similar a 1.2.4.1.1.

41

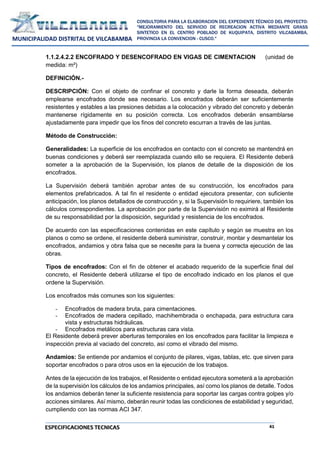

1.1.2.4.2.2 ENCOFRADO Y DESENCOFRADO EN VIGAS DE CIMENTACION (unidad de
medida: m²)
DEFINICIÓN.-
encofrados.
obras.

42
Costados de las vigas y losas
Fondos de vigas
Losas
Sardineles
Muros
36 – 48 horas
21 días
48 horas
14 días
3 días
3 días

43

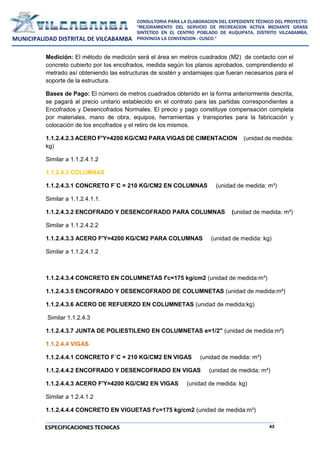

Medición: El método de medición será el área en metros cuadrados (M2) de contacto con el
Bases de Pago: El número de metros cuadrados obtenido en la forma anteriormente descrita,
se pagará al precio unitario establecido en el contrato para las partidas correspondientes a
Encofrados y Desencofrados Normales. El precio y pago constituye compensación completa
por materiales, mano de obra, equipos, herramientas y transportes para la fabricación y
colocación de los encofrados y el retiro de los mismos.
1.1.2.4.2.3 ACERO F'Y=4200 KG/CM2 PARA VIGAS DE CIMENTACION (unidad de medida:
kg)
Similar a 1.1.2.4.1.2
1.1.2.4.3 COLUMNAS
1.1.2.4.3.1 CONCRETO F´C = 210 KG/CM2 EN COLUMNAS (unidad de medida: m³)
Similar a 1.1.2.4.1.1.
1.1.2.4.3.2 ENCOFRADO Y DESENCOFRADO PARA COLUMNAS (unidad de medida: m²)
Similar a 1.1.2.4.2.2
1.1.2.4.3.3 ACERO F'Y=4200 KG/CM2 PARA COLUMNAS (unidad de medida: kg)
Similar a 1.1.2.4.1.2
1.1.2.4.3.4 CONCRETO EN COLUMNETAS f'c=175 kg/cm2 (unidad de medida:m³)
1.1.2.4.3.5 ENCOFRADO Y DESENCOFRADO DE COLUMNETAS (unidad de medida:m²)
1.1.2.4.3.6 ACERO DE REFUERZO EN COLUMNETAS (unidad de medida:kg)
Similar 1.1.2.4.3
1.1.2.4.3.7 JUNTA DE POLIESTILENO EN COLUMNETAS e=1/2" (unidad de medida:m²)
1.1.2.4.4 VIGAS
1.1.2.4.4.1 CONCRETO F´C = 210 KG/CM2 EN VIGAS (unidad de medida: m³)
1.1.2.4.4.2 ENCOFRADO Y DESENCOFRADO EN VIGAS (unidad de medida: m²)
1.1.2.4.4.3 ACERO F'Y=4200 KG/CM2 EN VIGAS (unidad de medida: kg)
Similar a 1.2.4.1.2
1.1.2.4.4.4 CONCRETO EN VIGUETAS f'c=175 kg/cm2 (unidad de medida:m³)

44

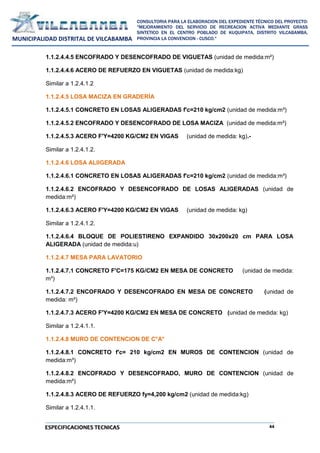

1.1.2.4.4.5 ENCOFRADO Y DESENCOFRADO DE VIGUETAS (unidad de medida:m²)
1.1.2.4.4.6 ACERO DE REFUERZO EN VIGUETAS (unidad de medida:kg)
Similar a 1.2.4.1.2
1.1.2.4.5 LOSA MACIZA EN GRADERÍA
1.1.2.4.5.1 CONCRETO EN LOSAS ALIGERADAS f'c=210 kg/cm2 (unidad de medida:m³)
1.1.2.4.5.2 ENCOFRADO Y DESENCOFRADO DE LOSA MACIZA (unidad de medida:m²)
1.1.2.4.5.3 ACERO F'Y=4200 KG/CM2 EN VIGAS (unidad de medida: kg).-
1.1.2.4.6 LOSA ALIIGERADA
1.1.2.4.6.1 CONCRETO EN LOSAS ALIGERADAS f'c=210 kg/cm2 (unidad de medida:m³)
1.1.2.4.6.2 ENCOFRADO Y DESENCOFRADO DE LOSAS ALIGERADAS (unidad de
medida:m²)
1.1.2.4.6.3 ACERO F'Y=4200 KG/CM2 EN VIGAS (unidad de medida: kg)
1.1.2.4.6.4 BLOQUE DE POLIESTIRENO EXPANDIDO 30x200x20 cm PARA LOSA
ALIGERADA (unidad de medida:u)
1.1.2.4.7 MESA PARA LAVATORIO
1.1.2.4.7.1 CONCRETO F'C=175 KG/CM2 EN MESA DE CONCRETO (unidad de medida:
m³)
1.1.2.4.7.2 ENCOFRADO Y DESENCOFRADO EN MESA DE CONCRETO (unidad de
medida: m²)
1.1.2.4.7.3 ACERO F'Y=4200 KG/CM2 EN MESA DE CONCRETO (unidad de medida: kg)
1.1.2.4.8 MURO DE CONTENCION DE C°A°
1.1.2.4.8.1 CONCRETO f'c= 210 kg/cm2 EN MUROS DE CONTENCION (unidad de
medida:m³)
1.1.2.4.8.2 ENCOFRADO Y DESENCOFRADO, MURO DE CONTENCION (unidad de
medida:m²)
1.1.2.4.8.3 ACERO DE REFUERZO fy=4,200 kg/cm2 (unidad de medida:kg)

45

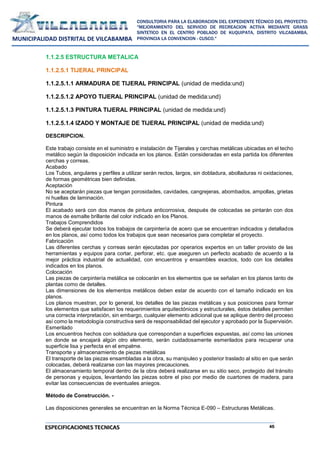

1.1.2.5 ESTRUCTURA METALICA
1.1.2.5.1 TIJERAL PRINCIPAL
1.1.2.5.1.1 ARMADURA DE TIJERAL PRINCIPAL (unidad de medida:und)
1.1.2.5.1.2 APOYO TIJERAL PRINCIPAL (unidad de medida:und)
1.1.2.5.1.3 PINTURA TIJERAL PRINCIPAL (unidad de medida:und)
1.1.2.5.1.4 IZADO Y MONTAJE DE TIJERAL PRINCIPAL (unidad de medida:und)
DESCRIPCION.
Este trabajo consiste en el suministro e instalación de Tijerales y cerchas metálicas ubicadas en el techo
metálico según la disposición indicada en los planos. Están consideradas en esta partida los diferentes
cerchas y correas.
Acabado
Los Tubos, angulares y perfiles a utilizar serán rectos, largos, sin dobladura, abolladuras ni oxidaciones,
de formas geométricas bien definidas.
Aceptación
No se aceptarán piezas que tengan porosidades, cavidades, cangrejeras, abombados, ampollas, grietas
ni huellas de laminación.
Pintura
El acabado será con dos manos de pintura anticorrosiva, después de colocadas se pintarán con dos
manos de esmalte brillante del color indicado en los Planos.
Trabajos Comprendidos
Se deberá ejecutar todos los trabajos de carpintería de acero que se encuentran indicados y detallados
en los planos, así como todos los trabajos que sean necesarios para completar el proyecto.
Fabricación
Las diferentes cerchas y correas serán ejecutadas por operarios expertos en un taller provisto de las
herramientas y equipos para cortar, perforar, etc. que aseguren un perfecto acabado de acuerdo a la
mejor práctica industrial de actualidad, con encuentros y ensambles exactos, todo con los detalles
indicados en los planos.
Colocación
Las piezas de carpintería metálica se colocarán en los elementos que se señalan en los planos tanto de
plantas como de detalles.
Las dimensiones de los elementos metálicos deben estar de acuerdo con el tamaño indicado en los
planos.
Los planos muestran, por lo general, los detalles de las piezas metálicas y sus posiciones para formar
los elementos que satisfacen los requerimientos arquitectónicos y estructurales, éstos detalles permiten
una correcta interpretación, sin embargo, cualquier elemento adicional que se aplique dentro del proceso
así como la metodología constructiva será de responsabilidad del ejecutor y aprobado por la Supervisión.
Esmerilado
Los encuentros hechos con soldadura que correspondan a superficies expuestas, así como las uniones
en donde se encajará algún otro elemento, serán cuidadosamente esmerilados para recuperar una
superficie lisa y perfecta en el empalme.
Transporte y almacenamiento de piezas metálicas
El transporte de las piezas ensambladas a la obra, su manipuleo y posterior traslado al sitio en que serán
colocadas, deberá realizarse con las mayores precauciones.
El almacenamiento temporal dentro de la obra deberá realizarse en su sitio seco, protegido del tránsito
de personas y equipos, levantando las piezas sobre el piso por medio de cuartones de madera, para
evitar las consecuencias de eventuales aniegos.
Método de Construcción. -
Las disposiciones generales se encuentran en la Norma Técnica E-090 – Estructuras Metálicas.

46

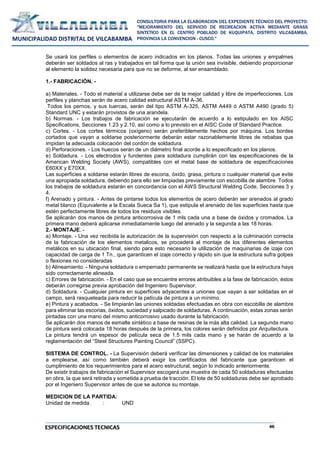

Se usará los perfiles o elementos de acero indicados en los planos. Todas las uniones y empalmes
deberán ser soldados al ras y trabajados en tal forma que la unión sea invisible, debiendo proporcionar
al elemento la solidez necesaria para que no se deforme, al ser ensamblado.
1.- FABRICACIÓN. -
a) Materiales. - Todo el material a utilizarse debe ser de la mejor calidad y libre de imperfecciones. Los
perfiles y planchas serán de acero calidad estructural ASTM A-36.
Todos los pernos, y sus tuercas, serán del tipo ASTM A-325, ASTM A449 ó ASTM A490 (grado 5)
Standard UNC y estarán provistos de una arandela.
b) Normas. - Los trabajos de fabricación se ejecutarán de acuerdo a lo estipulado en los AISC
Specifications, Secciones 1.23 y 2.10, así como a lo previsto en el AISC Code of Standard Practice.
c) Cortes. - Los cortes térmicos (oxígeno) serán preferiblemente hechos por máquina. Los bordes
cortados que vayan a soldarse posteriormente deberán estar razonablemente libres de rebabas que
impidan la adecuada colocación del cordón de soldadura.
d) Perforaciones. - Los huecos serán de un diámetro final acorde a lo especificado en los planos.
e) Soldadura. - Los electrodos y fundentes para soldadura cumplirán con las especificaciones de la
American Welding Society (AWS), compatibles con el metal base de soldadura de especificaciones
E60XX y E70XX.
Las superficies a soldarse estarán libres de escoria, óxido, grasa, pintura o cualquier material que evite
una apropiada soldadura, debiendo para ello ser limpiadas previamente con escobilla de alambre. Todos
los trabajos de soldadura estarán en concordancia con el AWS Structural Welding Code, Secciones 3 y
4.
f) Arenado y pintura. - Antes de pintarse todos los elementos de acero deberán ser arenados al grado
metal blanco (Equivalente a la Escala Sueca Sa 1), que estipula el arenado de las superficies hasta que
estén perfectamente libres de todos los residuos visibles.
Se aplicarán dos manos de pintura anticorrosiva de 1 mls cada una a base de óxidos y cromados. La
primera mano deberá aplicarse inmediatamente luego del arenado y la segunda a las 18 horas.
2.- MONTAJE. -
a) Montaje. - Una vez recibida la autorización de la supervisión con respecto a la culminación correcta
de la fabricación de los elementos metalicos, se procederá al montaje de los diferentes elementos
metálicos en su ubicación final, siendo para esto necesario la utilización de maquinarias de izaje con
capacidad de carga de 1 Tn., que garanticen el izaje correcto y rápido sin que la estructura sufra golpes
o flexiones no consideradas
b) Alineamiento. - Ninguna soldadura o empernado permanente se realizará hasta que la estructura haya
sido correctamente alineada.
c) Errores de fabricación. - En el caso que se encuentre errores atribuibles a la fase de fabricación, éstos
deberán corregirse previa aprobación del Ingeniero Supervisor.
d) Soldadura. - Cualquier pintura en superficies adyacentes a uniones que vayan a ser soldadas en el
campo, será rasqueteada para reducir la película de pintura a un mínimo.
e) Pintura y acabados. - Se limpiarán las uniones soldadas efectuadas en obra con escobilla de alambre
para eliminar las escorias, óxidos, suciedad y salpicado de soldaduras. A continuación, estas zonas serán
pintadas con una mano del mismo anticorrosivo usado durante la fabricación.
Se aplicarán dos manos de esmalte sintético a base de resinas de la más alta calidad. La segunda mano
de pintura será colocada 18 horas después de la primera, los colores serán definidos por Arquitectura.
La pintura tendrá un espesor de película seca de 1.5 mils cada mano y se harán de acuerdo a la
reglamentación del “Steel Structures Painting Council” (SSPC).
SISTEMA DE CONTROL. - La Supervisión deberá verificar las dimensiones y calidad de los materiales
a emplearse, así como también deberá exigir los certificados del fabricante que garanticen el
cumplimiento de los requerimientos para el acero estructural, según lo indicado anteriormente.
De existir trabajos de fabricación el Supervisor escogerá una muestra de cada 50 soldaduras efectuadas
en obra, la que será retirada y sometida a prueba de tracción. El lote de 50 soldaduras debe ser aprobado
por el Ingeniero Supervisor antes de que se autorice su montaje.
MEDICION DE LA PARTIDA:
Unidad de medida : UND

47

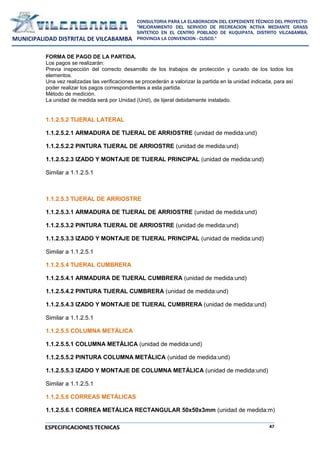

FORMA DE PAGO DE LA PARTIDA.
Los pagos se realizarán:
Previa inspección del correcto desarrollo de los trabajos de protección y curado de los todos los
elementos.
Una vez realizadas las verificaciones se procederán a valorizar la partida en la unidad indicada, para así
poder realizar los pagos correspondientes a esta partida.
Método de medición.
La unidad de medida será por Unidad (Und), de tijeral debidamente instalado.
1.1.2.5.2 TIJERAL LATERAL
1.1.2.5.2.1 ARMADURA DE TIJERAL DE ARRIOSTRE (unidad de medida:und)
1.1.2.5.2.2 PINTURA TIJERAL DE ARRIOSTRE (unidad de medida:und)
Similar a 1.1.2.5.1
1.1.2.5.3 TIJERAL DE ARRIOSTRE
1.1.2.5.3.1 ARMADURA DE TIJERAL DE ARRIOSTRE (unidad de medida:und)
1.1.2.5.3.2 PINTURA TIJERAL DE ARRIOSTRE (unidad de medida:und)
Similar a 1.1.2.5.1
1.1.2.5.4 TIJERAL CUMBRERA
1.1.2.5.4.1 ARMADURA DE TIJERAL CUMBRERA (unidad de medida:und)
1.1.2.5.4.2 PINTURA TIJERAL CUMBRERA (unidad de medida:und)
1.1.2.5.4.3 IZADO Y MONTAJE DE TIJERAL CUMBRERA (unidad de medida:und)
Similar a 1.1.2.5.1
1.1.2.5.5 COLUMNA METÁLICA
1.1.2.5.5.1 COLUMNA METÁLICA (unidad de medida:und)
1.1.2.5.5.2 PINTURA COLUMNA METÁLICA (unidad de medida:und)
1.1.2.5.5.3 IZADO Y MONTAJE DE COLUMNA METÁLICA (unidad de medida:und)
Similar a 1.1.2.5.1
1.1.2.5.6 CORREAS METÁLICAS
1.1.2.5.6.1 CORREA METÁLICA RECTANGULAR 50x50x3mm (unidad de medida:m)

48

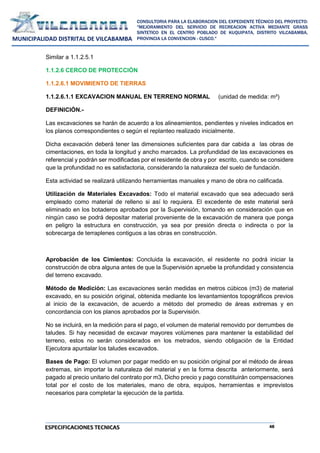

Similar a 1.1.2.5.1
1.1.2.6 CERCO DE PROTECCIÓN
1.1.2.6.1 MOVIMIENTO DE TIERRAS
1.1.2.6.1.1 EXCAVACION MANUAL EN TERRENO NORMAL (unidad de medida: m³)
DEFINICIÓN.-
Las excavaciones se harán de acuerdo a los alineamientos, pendientes y niveles indicados en
los planos correspondientes o según el replanteo realizado inicialmente.
Dicha excavación deberá tener las dimensiones suficientes para dar cabida a las obras de
cimentaciones, en toda la longitud y ancho marcados. La profundidad de las excavaciones es
referencial y podrán ser modificadas por el residente de obra y por escrito, cuando se considere
que la profundidad no es satisfactoria, considerando la naturaleza del suelo de fundación.
Esta actividad se realizará utilizando herramientas manuales y mano de obra no calificada.
Utilización de Materiales Excavados: Todo el material excavado que sea adecuado será
empleado como material de relleno si así lo requiera. El excedente de este material será
eliminado en los botaderos aprobados por la Supervisión, tomando en consideración que en
ningún caso se podrá depositar material proveniente de la excavación de manera que ponga
en peligro la estructura en construcción, ya sea por presión directa o indirecta o por la
sobrecarga de terraplenes contiguos a las obras en construcción.
Aprobación de los Cimientos: Concluida la excavación, el residente no podrá iniciar la
construcción de obra alguna antes de que la Supervisión apruebe la profundidad y consistencia
del terreno excavado.
Método de Medición: Las excavaciones serán medidas en metros cúbicos (m3) de material
excavado, en su posición original, obtenida mediante los levantamientos topográficos previos
al inicio de la excavación, de acuerdo a método del promedio de áreas extremas y en
concordancia con los planos aprobados por la Supervisión.
No se incluirá, en la medición para el pago, el volumen de material removido por derrumbes de
taludes. Si hay necesidad de excavar mayores volúmenes para mantener la estabilidad del
terreno, estos no serán considerados en los metrados, siendo obligación de la Entidad
Ejecutora apuntalar los taludes excavados.
Bases de Pago: El volumen por pagar medido en su posición original por el método de áreas
extremas, sin importar la naturaleza del material y en la forma descrita anteriormente, será
pagado al precio unitario del contrato por m3, Dicho precio y pago constituirán compensaciones
total por el costo de los materiales, mano de obra, equipos, herramientas e imprevistos
necesarios para completar la ejecución de la partida.

49
Así mismo incluirá los apuntalamientos, entibamientos, soportes, construcción de zanjas de
drenaje y operaciones de bombeo, si fuera necesario.
El carguió y traslado de material excedente de las excavaciones hasta una distancia de 120m
se considera “transporte libre y no se pagará por dicho transporte.
1.1.2.6.1.2 NIVELACION Y COMPACTADO MANUAL (unidad de medida: m²)
Similar a 1.1.2.2.3
1.1.1.2.6.1.3 ELIMINACION DE MATERIAL EXCEDENTE CON MAQUINARIA DIST. 9.4KM
(uniad de medida:m³)
Similar a 1.1.2.2.4
1.1.2.6.1.4 RELLENO Y COMPACTACION CON MATERIAL PROPIO (unidad de medida:
m³)
Similar a 1.1.2.2.3
1.1.2.6.2 CONCRETO SIMPLE
1.1.2.6.2.1 CONCRETO F´C = 140 KG/CM2 + 30% P.G. (T.M. 6") PARA CIMIENTOS
CORRIDOS (unidad de medida: m³)
DEFINICIÓN.-
Es la estructura de concreto, plano, de superficie rugosa, que se apoya directamente sobre el
suelo natural o en relleno y sirve de base a los muros que no estén dentro de los ejes de la
planta baja, será construida con concreto simple, mezcla de cemento hormigón en una
proporción 1: 10 y de espesores variables de acuerdo al nivel donde se encuentra suelo firme,
se agregara un 30% de piedra mediana para que reemplace al volumen de concreto, colocado
a mano durante el vaciado de los cimientos corridos.
Con anterioridad a la ejecución del cimiento corrido el supervisor verificara los niveles de fondo
- Se colocarán reglas adecuadas, según la altura del cimiento (E=0.60m – 0.90), a fin de
asegurar una superficie plana y nivelada.
- El llenado del cimiento corrido se hará por paños alternados.
- La dimensión máxima del paño no excederá de 6 m.
- La separación entre las reglas del mismo paño no excederá de 4 m.
- El concreto será una mezcla de cemento hormigón en un proporción de 1:10 y deberá
cumplir lo estipulado en el ítem relacionado al concreto, se recomienda que en el colocado no
se produzca exudación del agua contenida en la mezcla, en forma tal, que no arroje agua a la
superficie.

50
- Después de su endurecimiento inicial, se humedecerá eventualmente la superficie del
cimiento corrido, sometiéndolo a un curado de 3 a 4 días mínimo.
El volumen del cimiento corrido será la correspondiente a superficie comprendida entre los
paramentos sin revestir. El área se medirá en metros cúbicos (m3).
BASES DE PAGO:
El pago se hará a los precios unitarios establecidos en el contrato para la partida, mezcla C:H
1:10, el precio unitario y pago incluye la mano de obra, costos de los materiales, transporte de
los mismos aditivos, equipos, herramientas, transporte del concreto, vaciado y curado del
mismo y cualquier imprevisto necesario para terminar la obra.
1.1.2.6.2.2 ENCOFRADO Y DESENCOFRADO EN SOBRECIMIENTOS (unidad de medida:
m²)
encofrados.
obras.

51
Costados de las vigas y losas 36 – 48 horas

52
Fondos de vigas
Losas
Sardineles
Muros
21 días
48 horas
14 días
3 días
3 días
Medición: El método de medición será el área en metros cuadrados (M2) de contacto con el
Bases de Pago: El número de metros cuadrados obtenido en la forma anteriormente descrita,
se pagará al precio unitario establecido en el contrato para las partidas correspondientes a
Encofrados y Desencofrados Normales. El precio y pago constituye compensación completa
por materiales, mano de obra, equipos, herramientas y transportes para la fabricación y
colocación de los encofrados y el retiro de los mismos.
1.1.2.6.2.3 CONCRETO F'C=175 KG/CM2 PAR SOBRECIMIENTO (unidad de medida: m³)
1.1.2.6.3 CERCO METÁLICO
1.1.2.6.3.1 POSTE METÁLICO 75x75x3mm (unidad de medida:und)
1.1.2.6.3.2 TUBO CUADRADO DE 3''X3'' (unidad de medida: m)
Similar a 1.4.2.3.
1.1.2.6.3.3 MALLA OLIMPICA METALICA CON MARCO ANGULAR (unidad de medida:
m²)
DESCRIPCIÓN:
Este trabajo consiste en la elaboración y colocación del cerco metálico en el cual dicho cerco
está compuesto de malla galvanizada y encerrado en un marco metálico y unido por un tubo

53

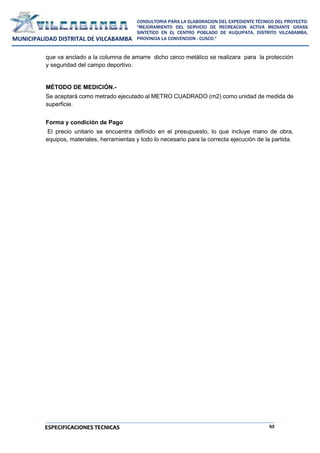

que va anclado a la columna de amarre dicho cerco metálico se realizara para la protección
y seguridad del campo deportivo.
MÉTODO DE MEDICIÓN.-
Se aceptará como metrado ejecutado al METRO CUADRADO (m2) como unidad de medida de
superficie.
Forma y condición de Pago
El precio unitario se encuentra definido en el presupuesto, lo que incluye mano de obra,
equipos, materiales, herramientas y todo lo necesario para la correcta ejecución de la partida.

4.1 ESPECIFICACIONES TECNICAS ESCTRUCTURAS.docx

Más contenido relacionado

La actualidad más candente

Similar a 4.1 ESPECIFICACIONES TECNICAS ESCTRUCTURAS.docx

Más de JuanCarlosDominguez31

4.1 ESPECIFICACIONES TECNICAS ESCTRUCTURAS.docx
