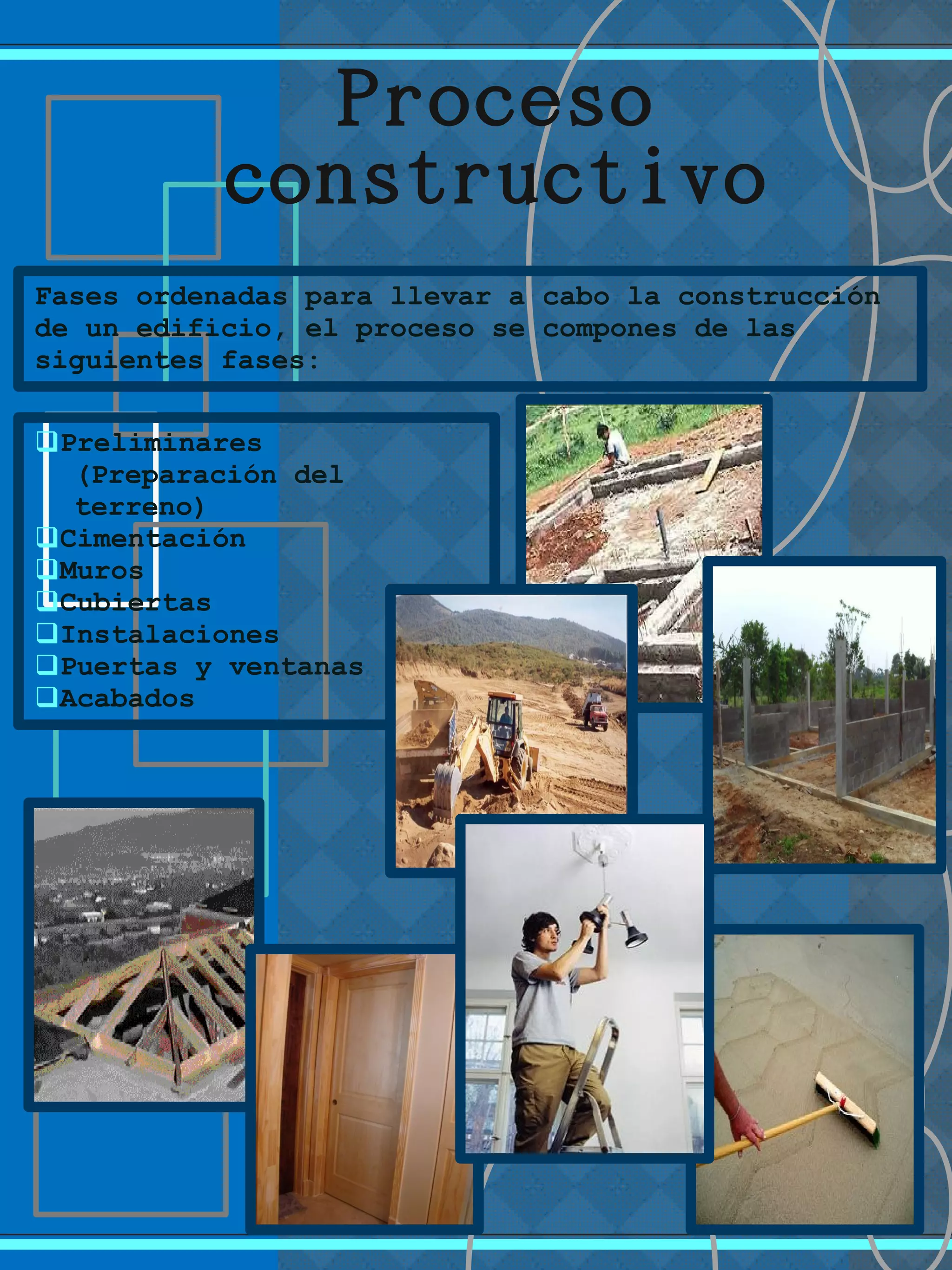

1. Proceso
constructivo
Fases ordenadas para llevar a cabo la construcción
de un edificio, el proceso se compones de las
siguientes fases:
qPreliminares
(Preparación del
terreno)
qCimentación
qMuros
qCubiertas
qInstalaciones
qPuertas y ventanas
qAcabados

2. Proceso
constructivo
Serie de pasos a seguir antes de comenzar con la
construcción de la obra, en donde se prepara el
terreno para dar inicio a la siguiente fase que es
la cimentación.
qLimpieza y nivelación de
terreno
qTrazado del terreno
qConocimiento de
resistencia del terreno
qExcavación para
cimientos
qApisonado
Preliminar
es

3. Proceso
constructivo
(Preliminare
)s
Eliminar cualquier objeto que pueda estorbar y
rellenar o rebajar bordos en el terreno para que
este quede al mismo nivel
MATERIALES:
qPala
qCarretilla
qPico
Limpieza del
terreno
PROCEDIMIENTO:
qEliminar del terreno cualquier objeto
que pueda estorbar al momento de
llevar a cabo la construcción de la
obra
qNivelar el terreno de manera uniforme
para evitar fallas en la
construcción

4. Proceso
constructivo
(Preliminare
)s
En esta parte del proceso se determinara el nivel
que se le dará al terreno
MATERIALES:
qManguera
transparente
qAgua 002
Nivelación de
terreno
PROCEDIMIENTO:
qLa nivelación se puede realizar con
el método de la manguera
transparente y lisa llena de agua;
que siempre indica en sus extremos
el mismo nivel sobre el terreno.
qEs importante realizar la nivelación
del terreno para definir sectores
donde se debe realizar cortes o
rellenos.

5. Proceso
constructivo
(Preliminare
)s
A través del material que compone el suelo, conocer
la resistencia del mismo para saber que elementos
de cimentación se utilizarán
MATERIALES:
qPala
qZapapico
Conocimiento de
la resistencia
del terreno
PROCEDIMIENTO:
qSe cava hasta llegar a la capa más
resistente del suelo

6. Proceso
constructivo
(Preliminare
)s
Son excavaciones donde se construye la cimentación
así mismo sirven para conocer la resistencia del
terreno
MATERIALES:
qPala
qZapapico
Excavación para
cimientos
PROCEDIMIENTO:
qEliminar la capa de tierra vegetal
superficial que es la menos
resistente, en el área previamente
marcada en la fase de preliminares,
se hace una excavación de máximo 50
cm de profundidad.

7. Proceso
constructivo
(Preliminare
)s
Obtener una superficie compacta y a un mismo nivel
para proceder con la cimentación
MATERIALES:
qPisón
qPedacería de
piedra braza 022
o
qArena 010
Relleno y
apisonado
PROCEDIMIENTO:
qRellenar de manera uniforme las
excavaciones hechas con padecería de
ciertos materiales
qCompactar este material con un pisón,
golpeando dentro de la zanja
excavada.

8. Proceso
constructivo
Elementos que sirven de apoyo para de ahí
desplantar la obra, para obtener una mayor
resistencia tanto de materiales como de la
construcción en general, la misma debe medir mínimo
20 cm arriba del suelo para evitar suba la humedad
a muros, columnas, pilotes, etc.
TIPOS DE CIMENTACIÓN:
Superficiales:
qCimentación ciclópea
qZapatas aisladas
qZapatas corridas
qZapatas combinadas
qLosa de cimentación
Profundas:
qPilotes
qMicro pilotes
qMuros de contención bajo
rasante
Cimentació
n

9. Proceso
constructivo
(Cimentación
)superficial
Apoyo utilizado en terrenos cohesivos, es decir, en
terrenos resistentes donde no hay desprendimiento
de tierra.
MATERIALES:
qHormigón pobre 015
qPiedra braza 022
Cimentación
cíclopea
PROCEDIMIENTO:
qVaciar dentro de la zanja piedras de diferentes
tamaños
qVaciar mezcla de concreto simple
qAlternar vaciado de piedras y de concreto
HORMIGÓN
CICLOPEO

10. Proceso
constructivo
(Cimentación
)superficial
Apoyos que recogen más de tres pilares, ubicados
en terrenos de resistencia media o alta en relación
a cargas
MATERIALES:
qHormigón armado 016
qPiedra braza 022
Zapatas
aisladas
PROCEDIMIENTO:
qSobre la capa apisonada, en la excavación que
servirá como base
qSe coloca el armado de varilla de forma vertical
qVaciado de concreto en el armado
qRellenar con piedra el espacio que queda entre las
paredes de la excavación y la zapata ya hecha
TIERRA
DE
RELLENO
HORMIGON
POBRE
ZAPATA
AISLADA

11. Proceso
constructivo
(Cimentación
)superficial
Son apoyos para elementos aislados o columnas que
sirven de apoyo en terrenos a gran desnivel, en
terrenos con resistencia media o alta en relación
con las cargas
MATERIALES:
qHormigón armado 016
qPiedra braza 022 o
qArena 010
Zapatas
corridas
PROCEDIMIENTO:
qRellenar con una capa con pedacería de piedra
preferentemente piedra braza o arena
qVaciará una capa de hormigón pobre sobre la capa
de piedra con una dosificación para empezar con
el armado de la varilla.
qArmado de varilla en forma horizontal a lo largo y
ancho del área a cimentar con este elemento
qVaciado de concreto
TIERRA
DE
RELLENO
HORMIGON
POBRE
ZAPATA
AISLADA

12. Proceso
constructivo
(Cimentación
)superficial
Apoyo que se usa cuando la distancia entre zapas
resulta pequeña y de esta manera se unen en
terrenos de resistencia media o alta en relación a
las cargas
MATERIALES:
qHormigón armado 016
qPiedra braza 022 o
qArena 010
Zapata
combinada
PROCEDIMIENTO:
qSobre la capa apisonada, en la excavación que
servirá como base
qSe coloca el armado de varilla de forma vertical
qColocar otro armado en forma horizontal de la
longitud que se tenga planeada la zapata
qVaciado de concreto en el armado
qRellenar con piedra el espacio que queda entre las
paredes de la excavación y la zapata ya hecha
HORMIGON
POBRE
ZAPATA
COMBINADA

13. Proceso
constructivo
(Cimentación
)superficial
Apoyo utilizado en terrenos poco homogéneos, en
terrenos con poca capacidad de soporte de cargas o
en sótanos, ya que impide que la humedad fluya
MATERIALES:
qHormigón armado 016
qPiedra braza 022 o
qArena 010
Losa de
cimentación
PROCEDIMIENTO:
qSobre la capa apisonada, en la excavación que
servirá como base
qSe coloca el armado de varilla de forma vertical
qColocar otro armado en forma horizontal de la
longitud que se tenga planeada la zapata
qVaciado de concreto en el armado
qRellenar con piedra el espacio que queda entre las
paredes de la excavación y la zapata ya hecha
HORMIGON
ARMADO
HORMIGON
POBRE

14. Proceso
constructivo
(Cimentación
)profunda
Elemento utilizado en cimentación que permite
trasladar cargas hasta una capa del suelo más
resistente.
Pilotes
TIPOS:
qPrefabricados
qDe desplazamiento
qCon extracción de
tierra
qVaciados in situ
qMicro pilotes

15. Proceso
constructivo
(Cimentación
)profunda
Los pilotes prefabricados también se los conoce por
el nombre de pilotes pre moldeados, estos
pertenecen a la categoría de cimentaciones
profundas.
Pueden ser:
qPilote prefabricado de concreto armado
qPilote prefabricado de concreto pretensado
Pilotes
prefabricados

16. Proceso
constructivo
(Cimentación
)profunda
Elemento de cimentación profunda utilizado para
trabajar a compresión.
MATERIALES:
qPilote
prefabricado de
concreto armado
Pilotes de
concreto armado
( )pilotes prefabricados
PROCEDIMIENTO:
qSe hinca verticalmente el pilote
qSe golpea el pilote con un martinete o una pala
metálica equipada hasta alcanzar el estrato del
suelo más resistente
PILOTE
PREFABRICADO

17. Proceso
constructivo
(Cimentación
)profunda
Elemento de cimentación profunda utilizado para
trabajar a tracción.
MATERIALES
:
qPilote
prefabricado
de concreto
pretensado
Pilotes de
concreto
pretensado
( )pilotes prefabricados
PROCEDIMIENTO:
qSe hinca verticalmente el pilote
qSe golpea el pilote con un martinete o una pala
metálica equipada hasta alcanzar el estrato del
suelo más resistente
PILOTE
PREFABRICADO

18. Proceso
constructivo
(Cimentación
)profunda
Elemento de pilotaje utilizado en poca profundidad
apoyado en roca o capas duras de terreno, después
de atravesar capas blandas.
MATERIALES:
qPilote
prefabricado
Pilotes de
desplazamiento
PROCEDIMIENTO:
qSe hace la extracción de suelo en donde se ubicará
el pilote
qSe elabora la entubación para ahí colocar el
pilote, ésta puede ser metálica o de concreto.
qSe hinca verticalmente el pilote
qSe golpea el pilote con un martinete o una pala
metálica
qSe extrae la entubación
ENTUBACIÓN
PILOTE

19. Proceso
constructivo
(Cimentación
)profunda
Elemento de pilotaje en donde primero se extrae la
tierra donde se colocará el pilote.
MATERIALES
:
qPilote
prefabricado
Pilotes con
extracción de
tierra
PROCEDIMIENTO:
qSe hace la extracción de suelo en donde se ubicará
el pilote
qSe elabora la entubación para ahí colocar el
pilote, ésta puede ser metálica o de concreto.
qSe hinca verticalmente el pilote
qSe golpea el pilote con un martinete o una pala
metálica
ENTUBACIÓN
PILOTE

20. Proceso
constructivo
(Cimentación
)profunda
Los Pilotes vaciados in situ son un tipo de pilotes
ejecutados en obra, tal como su nombre lo indica,
en el sitio, en el lugar.
MATERIALES
:
qConcreto
armado 016
qLodo
bentonítico
056
Pilotes in situ
PROCEDIMIENTO:
qSe hace la extracción de suelo en donde se ubicará
el pilote
qSuministrar lodo bentónico en las paredes de la
perforación para evitar el desmoronamiento del
pilote.
qSe hinca el tubo del pilote
qSe elabora el armado.
qSe procede al vaciado el concreto
TUBO
LODO BENTÓNICO
Y ARMADO
VACIADO DE
CONCRETO

21. Proceso
constructivo
(Cimentación
)
Elemento ubicado en la parte superior del cimiento,
sirve de apoyo para distribuir las cargas a lo
largo de la cimentación.
MATERIALES
:
qConcreto
armado 016
qMadera para
cimbra
Cadenas de
desplante
PROCEDIMIENTO:
qElaborar el armado de fierro con 4 varillas de 3/8
de pulgada y estribos de alambrón
qLos armazones se colocan a lo largo del cimiento
qCimbra, se hacen los moldes de madera en las caras
laterales de los armazones
qColado de cadenas (vaciado del concreto)
HORMIGON
POBRE
ARMADO DE
VARILLA
CIMBRA
ZAPATA

22. Proceso
constructivo
(Cimentación
-cadenas de
)desplante
Este paso permite una mayor durabilidad y
resistencia de materiales, evitando que suba la
humedad en muros, se aplica en el desplante de
muros
MATERIALES:
qImpermeabilizante
liquido 046
qFieltro o cartón
asfaltico 041
qAsfalto
emulsionado
qArena fina 010
Impermeabilizació
n de cadenas de
desplante
PROCEDIMIENTO:
qCortado del fieltro o cartón
qAplicación del impermeabilizante, pasar una capa
gruesa de asfalto o chapopote donde se va a pegar
el fieltro o cartón
qSe pega el fieltro o cartón
qSe aplica otra capa de chapopote o asfalto
qSobre el fieltro o cartón
qSe espolvorea una capa de arena fina sin polvo
FIELTRO
O CARTON
IMPERMEABILIZANTE
ARENA FINA

23. Proceso
constructivo
Elementos que generalmente cargan y distribuyen la
carga sobre la cimentación o dividen espacios
dentro de uno mayor.
Muros
TIPOS:
qDe carga
-de ladrillo
-de block
-de tabique
-de adobe
-de concreto
-de piedra
qDivisorios
-Madera
-Tabla roca
-Cristal
-Tabique
-Concreto

24. Proceso
constructivo
( )Muros
Elementos que reciben y distribuyen la carga sobre
la cimentación, los tipos de estos varían de
acuerdo a la forma de colocación
TIPOS:
qDe carga
-de ladrillo
-de block
-de tabique
-de adobe
-de concreto
-de piedra
Muros de carga

25. Proceso
constructivo
(Muros de
)carga
Usos:
qLugares húmedos
qAislamiento térmico
qAislamiento acústico
MATERIALES
:
qTabique 030
qMortero
cemento 004,
010, 002
Muros de ladrillo
PROCEDIMIENTO:
qSelección del tipo de junta (aparente o no
aparente)
qRemojar el ladrillo
qPreparar mortero
qIniciar colocación en hiladas
qTenderse hilo para verificar que esté nivelado el
muro
LADRILLO
JUNTA DE MORTERO

26. Proceso
constructivo
(Muros de
)carga
Usos:
qLugares húmedos
qAislamiento acústico
MATERIALES
:
qBlock 030
qMortero
cemento 004,
010, 002
Muros de block
PROCEDIMIENTO:
qPreparar mortero
qIniciar colocación en hiladas
qTenderse hilo para verificar que esté nivelado el
muro
LADRILLO
JUNTA DE MORTERO

27. Proceso
constructivo
(Muros de
)carga
Usos:
qLugares húmedos
qAislamiento acústico
qAislamiento térmico
MATERIALES
:
qTabique 030
qMortero
cemento 004,
010, 002
Muros de tabique
PROCEDIMIENTO:
qRemojar el tabique
qSeleccionar el tipo de junta (aparente o no
aparente)
qPreparar mortero
qIniciar colocación en hiladas
qTenderse hilo para verificar que esté nivelado el
muro
JUNTA DE MORTERO
TABIQUE

28. Proceso
constructivo
(Muros de
)carga
Usos:
qAislamiento acústico
qAislamiento térmico
MATERIALES
:
qAdobe 034
qMortero
arcilla 002,
009
Muros de adobe
PROCEDIMIENTO:
qPreparar mortero
qIniciar colocación en hiladas
qTenderse hilo para verificar que esté nivelado el
muro
JUNTA DE MORTERO
ADOBE

29. Proceso
constructivo
(Muros de
)carga
Usos:
qLugares con gran humedad
qAislamiento acústico
qAislamiento térmico
qResistencia a compresión
qResistencia a flexión
MATERIALES
:
qConcreto
armado 016
Muros de concreto
PROCEDIMIENTO:
qColocar armado de varilla de forma horizontal a lo
ancho del que será el muro
qColocar madera de cimbra a lo ancho y largo que se
desea el muro
qVaciado de concreto
qRetirar madera de cimbra
ARMADO DE VARILLA
CONCRETO
CIMBRA

30. Proceso
constructivo
(Muros de
)carga
Usos:
qLugares con gran humedad
qAislamiento acústico
qResistente a la compresión
MATERIALES
:
qPiedra (laja,
bola, sillares
, piedra para
chapeo) 050
qMortero de
cemento 004,
010, 002
Muros de piedra
PROCEDIMIENTO:
qSelección de piedra
qPreparar mortero
qIniciar colocación de piedra
qTenderse hilo para verificar que esté nivelado el
muro
PIEDRA
JUNTA DE MORTERO

31. Proceso
constructivo
( )Muros
Elementos que reciben se encargan de dividir
espacios dentro de uno de mayor extensión.
TIPOS:
qDivisorios
-Madera
-Tabla roca
-Cristal
-Tabique
Muros divisorios

32. Proceso
constructivo
(Muros de
)divisorios
Usos:
qDividir espacios
MATERIALES
:
qTablero de
madera con
armazón y
cubierta de la
misma
qDuela 034
Muros de madera
PROCEDIMIENTO:
qSelección de espacio a dividir con este muro
qColocación del tablero de madera
qArmazón de madera
qCubrir el tablero con madera
CUBIERTA
TABLERO
ARMAZON

33. Proceso
constructivo
(Muros de
)divisorios
Usos:
qDividir espacios
MATERIALES
:
qBastidor
metálico
qTablarroca
Muros de
tablarroca
PROCEDIMIENTO:
qSelección de espacio a dividir con este muro
qColocación del bastidor de metal, anclado a piso y
techo
qRecubrimiento del bastidor con tablarroca
BASTIDOR
TABLAROCA

34. Proceso
constructivo
(Muros de
)divisorios
Usos:
qDividir espacios
qEntrada luz solar
MATERIALES
:
qCristal
qEnsambles de
aluminio
Muros de
tablaroca
PROCEDIMIENTO:
qSelección de espacio a dividir con este muro
qColocación de ensambles de aluminio a lo largo que
se desea el muro, de forma horizontal en piso y
techo
qColocación del cristal
CRISTAL
ENSAMBLES

35. Proceso
constructivo
(Muros de
)divisorios
Usos:
qDividir espacios
MATERIALES
:
qTabique hueco
030
qMortero
cemento 004,
010, 002
Muros de
tabique
PROCEDIMIENTO:
qRemojar el tabique
qSeleccionar el tipo de junta (aparente o no
aparente)
qPreparar mortero
qIniciar colocación en hiladas
qTenderse hilo para verificar que esté nivelado el
muro
q
JUNTAS DE MORTERO
TABIQUE

36. Proceso
constructivo
Usos:
qAmarre entre muros
qA no más de 3 metros de distancia
qA la altura de muros
MATERIALES
:
qConcreto
armado 016
qMadera para
cimbra
Castillos
PROCEDIMIENTO:
qElaborar armazón de fierro con varillas de y
estribos de alambrón
qLos armazones se colocan previamente cuando se
elaboran las dalas de desplante
qSe coloca le madera en las caras laterales de los
armazones para cimbrar el castillo
qColado de castillos (vaciado del concreto)
ARMAZON
CIMBRA
CONCRETO

37. Proceso
constructivo
Una columna es un elemento arquitectónico vertical
y de forma alargada que normalmente tiene funciones
estructurales, aunque también pueden erigirse con
fines decorativos.
TIPOS:
qAislada o exenta
qAdosada
qEmbebida
Columnas

38. Proceso
constructivo
( )columnas
Usos:
qSeparada del muro o de cualquier elemento
vertical de la edificación.
MATERIALES
:
qConcreto
armado 016
qMadera para
cimbra
Columna
aislada o
excenta
PROCEDIMIENTO:
qElaborar armazón de fierro con varillas de y
estribos de alambrón
qLos armazones se colocan previamente cuando se
elaboran las dalas de desplante
qSe coloca le madera en las caras laterales de los
armazones para cimbrar el castillo
qColado de columnas
ARMAZON
CIMBRA
CONCRETO

39. Proceso
constructivo
( )columnas
Usos:
qLa que está yuxtapuesta a un muro u otro elemento
de la edificación.
MATERIALES
:
qConcreto
armado 016
qMadera para
cimbra
Columna
adosada
PROCEDIMIENTO:
qElaborar armazón de fierro con varillas de y
estribos de alambrón
qLos armazones se colocan previamente cuando se
elaboran las dalas de desplante
qSe coloca le madera en las caras laterales de los
armazones para cimbrar el castillo
qColado de columnas
MURO
COLUMNA

40. Proceso
constructivo
( )columnas
Usos:
qLa que aparenta estar parcialmente incrustada en
el muro u otro cuerpo de la construcción.
MATERIALES
:
qConcreto
armado 016
qMadera para
cimbra
Columna
embebida
PROCEDIMIENTO:
qElaborar armazón de fierro con varillas de y
estribos de alambrón
qLos armazones se colocan previamente cuando se
elaboran las dalas de desplante
qSe coloca le madera en las caras laterales de los
armazones para cimbrar el castillo
qColado de columnas
COLUMNA
MURO

41. Proceso
constructivo
Usos:
qUnión de muros en la parte superior
qPara dar mayor resistencia a los mismos
qSobre huecos de puertas y ventanas a una altura
mínima de 2.10 metros
MATERIALES
:
qConcreto
armado 016
qMadera para
cimbra
Cadena de
cerramiento
PROCEDIMIENTO:
qElaborar armazón de fierro con varillas de y
estribos de alambrón
qLos armazones se colocan previamente cuando se
elaboran las dalas de desplante
qSe coloca le madera en las caras laterales de los
armazones para cimbrar el castillo
qColado de columnas
CIMBRA
ARMADO
CONCRETO

42. Proceso
constructivo
Se llama cubierta al elemento constructivo que
protege a los edificios en la parte superior y, por
extensión, a la estructura sustentante de dicha
cubierta. En ciertos casos, también se llama
techumbre
Cubiertas
TIPOS:
qPlanas
-de concreto armado
-vigueta y bovedilla
qInclinadas
-de tejas
-de fibrocemento
-metálicos

43. Proceso
constructivo
(cubiertas
)planas
Usos:
qAislante térmico
qAislante acústico
MATERIALES:
qConcreto armado
016
qAlambre recocido
013
qTablas
qVigas de madera
qPolines
qClavos
Cubierta de
concreto armado
PROCEDIMIENTO:
qColocar cimbra
qHacer el armado de varilla sobre al cimbra
qVaciado del concreto
qDescimbrado
qResane de losas
CONCRETO
ARMADO
CIMBRA

44. Proceso
constructivo
(cubiertas
)planas
Usos:
qAislante térmico
qAislante acústico
MATERIALES
:
qVigueta 001
qBovedilla
qConcreto
simple 015
qMalla
electrosoldada
053
Cubierta de
vigueta y
bovedilla
PROCEDIMIENTO:
qColocar las viguetas a 75 cm de separación entre
sí
qSobre las viguetas colocar las bovedillas
qColocar malla electrosoldada sobre las bovedillas
que se amarra a la parte superior de las viguetas
y a los cerramientos.
qColado para tapar huecos y lograr la compresión de
la cubierta
MALLA
BOVEDILLA
VIGUETA
CONCRETO

45. Proceso
constructivo
(cubiertas
)inclinadas
Usos:
qAislante térmico
qAislante acústico
MATERIALES
:
qEstructura de
madera
qCartón
asfaltico 038
qMortero de
cemento 004,
010, 002
qTeja 040
q
Cubierta de teja
PROCEDIMIENTO:
qColocar la estructura de madera
qColocar sobre la anterior el cartón asfáltico que
funcionará como impermeabilizante
qColocar la teja fijándola a esta estructura con
mortero de cemento
MORTERO
CARTÓN
MADERA
TEJA

46. Proceso
constructivo
(cubiertas
)inclinadas
Usos:
qResistente a componentes químicos
qProtección contra el agua
qAislante térmico
qAislante acústico
MATERIALES
:
qEstructura de
madera
qCartón
asfaltico 038
qMortero de
cemento
qLámina de
asbesto
q
Cubierta de
lámina de
asbesto
PROCEDIMIENTO:
qColocar la estructura de madera
qColocar sobre la anterior el cartón asfáltico que
funcionará como impermeabilizante
qColocar la lámina de fibrocemento fijándola a esta
estructura con mortero de cemento
MORTERO
CARTÓN
MADERA
LAMINA

47. Proceso
constructivo
(cubiertas
)inclinadas
Usos:
qResistente a componentes químicos
qProtección contra el agua
MATERIALES
:
qViguetas 001
qCubierta de
metal
prefabricada
039
Cubierta
metálica
PROCEDIMIENTO:
qColocar las viguetas a lo ancho de la cubierta
qColocar la cubierta de metal prefabricada
qClavar esta cubierta para evitar que se mueva
VIGUETAS
CUBIERTA

48. Proceso
constructivo
Usos:
qSuperficie que formará el piso de todos los
espacios dentro y fuera de la construcción
MATERIALES
:
qPedacería de
piedra braza
022
qConcreto
simple 002,
003, 010
Firmes
PROCEDIMIENTO:
qColocación de tabique (maestras) para evitar
desniveles o inclinaciones de piso terminado
qRellenar y apisonar el interior de la construcción
para asentar los firmes
qVaciado de concreto
qApisonar concreto en cuanto tenga resistencia
qFirmes en baños (antes se hacen instalaciones y
drenajes)

49. Proceso
constructivo
Conjunto de aparatos, conductos u otros elementos
destinados a complementar las condiciones de
habitabilidad de un edificio o prestar un servicio.
Instalaciones
TIPOS:
qEléctricas
qDe gas
qHidro-sanitarias
q

50. Proceso
constructivo
(instalacion
)es
Usos:
qLa instalación eléctrica se debe conectar de
acuerdo a los planos.
qSe recomienda acuda a un maestro electricista
para que le haga todo el cableado.
MATERIALES:
qMufa ¼ ´ pulg.
qcople ¼´ pulg
qtubo galvanizado ¼ ´pulg.
qbase de medidor (pegada al muro)
qpoliducto
qcable de cobre desnudo calibre
No. 8 awg.
qconector cobre
qvarilla copperweld
qinterruptor de seguridad
Instalaciones
eléctricas
PROCEDIMIENTO:
qLa varilla copperweld se enterrara próxima al
medidor en una excavación de 20 cm. de diámetro
con una profundidad de 1 metro.
qDespués se rellenara este espacio con carbón
vegetal y sal, aplicándole agua para disminuir la
resistencia del terreno.
qGeneralmente el contacto ira a 40 cm. del piso y
el apagador a un metro de altura, en cada caja
caben hasta 3 apagadores o contactos

51. Proceso
constructivo
(instalacion
)es
Usos:
qDentro de la construcción en lugares donde se
utilizará el gas
qEspacios ventilados
MATERIALES:
qLlave de Paso General
qLlave de Paso Individual
qLlave de Paso Aparato
qRamal Interior o
Distribuidor
qMontante General
qMontantes Individuales
qDerivación
qContadores
qTuberías (generalmente de
cobre)
Instalaciones de
gas

52. Proceso
constructivo
(instalacion
)es
Usos:
qDentro de la construcción en lugares donde sea
requerido
Tipos:
qTinaco
qLavadero
qFregadero
qInodoro
qLavabo
Instalaciones
-Hidro sanitarias

53. Proceso
constructivo
(instalacion
)es
Usos:
qBajo tierra para dar salida al agua
qEn azoteas para salida de aguas pluviales
qEn patios (coladeras)
Materiales:
qConcreto armado
016
qTabique 030
Tendido de
drenaje
PROCEDIMIENTO:
qMarcar donde pasa la tubería
qUnión de tubos con concreto
qEjecución
qExcavación
qColocación de tubos (concreto simple)
qConexión con inodoro
qRegistros (cajas de tabique que sirven para
destapar el drenaje), plantilla de pedacería de
tabique, muros de tabique común, interior
aplanado y pulido con mezcla de arena y cal
qTapas para registros colocada en un armazón
metálico recubierto con concreto
qRelleno de cepa después de colocar la tubería con
pisón de mano

54. Proceso
constructivo
(instalacion
-es Hidro
)sanitarias
Usos:
qEN DRENAJE
Materiales:
qConcreto 015
qMortero de cal
014
qTabique 030
Registros
PROCEDIMIENTO:
qSe hace la plantilla en el fondo de la caja
qColocación del tubo de concreto
qHechura de muros de tabique
qAplanado y pulido interior
qCubrir registros con una tapa de concreto en una
armazon metálica

55. Proceso
constructivo
Se llama cubierta al elemento constructivo que
protege a los edificios en la parte superior y, por
extensión, a la estructura sustentante de dicha
cubierta. En ciertos casos, también se llama
techumbre
Acabados
TIPOS:
qEscaleras
qHerrería
qCarpintería
qPuertas
qVentanas
qAplanados
qPintura
qRecubrimiento de pisos
qLimpieza final de obra

56. Proceso
constructivo
( )acabados
Usos:
qDistancias grandes en cambio de niveles
MATERIALES
:
qConcreto
armado 016
qCimbra
qFierro 025
Escaleras
PROCEDIMIENTO:
qMedir altura de niveles que se desean unir con la
misma
qTrazo
qElaboración de rampas
qForjado de escalones
qRecubrimiento de escalones
qPasamanos o barandal
BARANDAL
FORJADO
ESCALON

57. Proceso
constructivo
( )acabados
Usos:
qPuertas
qVentanas de metal
MATERIALES
:
qPuertas
qVentanas
Herrería

58. Proceso
constructivo
( -acabados
)herrería
Usos:
qPuertas
MATERIALES
:
qPuertas
qBisagras
qtornillos
Puertas
PROCEDIMIENTO:
qSe colocan las puertas en los huecos dentro de los
muros destinados para esto
qSe aseguran con bisagras y estas se unen al muro
por medio de los tornillos

59. Proceso
constructivo
( -acabados
)herrería
Usos:
qventanas
MATERIALES
:
qVentanas
qCristales
Ventanas
PROCEDIMIENTO:
qSe colocan las ventanas en los huecos dentro de
los muros destinados para esto
qSe procede a la colocación de cristales

60. Proceso
constructivo
( -acabados
)carpintería
Usos:
qPuertas
MATERIALES
:
qPuertas
qBisagras
qtornillos
Puertas
PROCEDIMIENTO:
qSe colocan las puertas en los huecos dentro de los
muros destinados para esto
qSe aseguran con bisagras y estas se unen al muro
por medio de los tornillos

61. Proceso
constructivo
( -acabados
)carpintería
Usos:
qventanas
MATERIALES
:
qVentanas
qCristales
Ventanas
PROCEDIMIENTO:
qSe colocan las ventanas en los huecos dentro de
los muros destinados para esto
qSe procede a la colocación de cristales

62. Proceso
constructivo
( )acabados
Usos:
qMuros
TIPOS:
qAplanado de
yeso
qAplanado de
concreto
qAplanados de
mortero de cal
Aplanados

63. Proceso
constructivo
( -acabados
)aplanados
Usos:
qMuros
MATERIALES
:
qCemento 003
qArena 010
qAgua 002
Aplanado con
mortero de
cemento
PROCEDIMIENTO:
qAplicación de la mezcla
qEmparejado del aplanado
qPulido de aplanado

64. Proceso
constructivo
( -acabados
)aplanados
Usos:
qMuros interiores
MATERIALES
:
qYeso 011
qAgua 002
qCal en polvo
008
Aplanado con
mortero de yeso
PROCEDIMIENTO:
qAplicación de la mezcla
qEmparejado del aplanado
qPulido de aplanado

65. Proceso
constructivo
( -acabados
)aplanados
Usos:
qMuros interiores
MATERIALES
:
qCal 008
qAgua 002
qCemento 003
Aplanado con
mortero de cal
PROCEDIMIENTO:
qAplicación de la mezcla
qEmparejado del aplanado
qPulido de aplanado

66. Proceso
constructivo
( )acabados
Usos:
qPisos
TIPOS:
qCemento pulido
qLoseta
qMosaico
qAzulejo
qMadera
qAlfombra
Recubrimiento de
pisos

67. Proceso
constructivo
( -acabados
recubrimient
)o de pisos
Usos:
qPisos interiores y exteriores
MATERIALES
:
qMortero de
cemento 015
Cemento pulido
PROCEDIMIENTO:
qaplicación de mortero sobre firme
qterminación según se desee

68. Proceso
constructivo
( -acabados
recubrimient
)o de pisos
Usos:
qPisos interiores y exteriores
MATERIALES
:
qMortero de
cemento 015
qLoseta 056
Loseta
PROCEDIMIENTO:
qaplicación de mortero para lograr superficie lisa
qcolocación de loseta con mortero de cemento y
arena
qlimpieza del mosaico

69. Proceso
constructivo
( -acabados
recubrimient
)o de pisos
Usos:
qPisos interiores y exteriores
MATERIALES
:
qMortero de
cemento 002,
003, 010
qMosaico 048
qLechada de
cemento blanco
Mosaico
PROCEDIMIENTO:
qaplicación de mortero para lograr superficie lisa
qrayado de piso
qcolocación de mosaico con mortero de cemento y
arena
qjunteado de mosaico
qlimpieza del mosaico
qcolocación de zoclos
q

70. Proceso
constructivo
( -acabados
recubrimient
)o de pisos
Usos:
qPisos interiores
qEn baños
qCocinas
qalbercas
MATERIALES
:
qMortero de
cemento 002,
003, 010
qAzulejo 047
Azulejo
PROCEDIMIENTO:
qAplicación de mortero para lograr superficie lisa
qRayado de piso
qColocación de azulejo con mortero de cemento y
arena
qJunteado de mosaico
qColocación de lambrines
qLimpieza del mosaico

71. Proceso
constructivo
( -acabados
recubrimient
)o de pisos
Usos:
qPisos interiores
MATERIALES
:
qDuela o
adoquín de
madera 034
qpegamento
Madera
PROCEDIMIENTO:
qColocación de polines a lo largo y ancho del piso
a cubrir
qColocación de madera como recubrimiento final

72. Proceso
constructivo
( -acabados
recubrimient
)o de pisos
Usos:
qPisos interiores
MATERIALES
:
qMortero
cemento 002,
003, 010
qAlfombra
qPegamento
Alfombra
PROCEDIMIENTO:
qAplicación de mortero para lograr superficie lisa
qColocación de alfombra

73. Proceso
constructivo
( -acabados
recubrimient
)o de muros
Usos:
qMuros interiores
MATERIALES
:
qPintura 043
qAgua 002
Pintura vinílica
PROCEDIMIENTO:
qLimpieza de superficie a pintar
qPreparación de pintura
qAplicación

74. Proceso
constructivo
( -acabados
recubrimient
)o de muros
Usos:
qMuros interiores y exteriores
MATERIALES
:
qPintura 044
Pintura acrílica
PROCEDIMIENTO:
qLimpieza de superficie a pintar
qPreparación de pintura
qAplicación

75. Proceso
constructivo
( )acabados
Eliminar todo elemento sobrante
para dar una buena imagen de la
construcción llevada a cabo.
Limpieza final
de la obra
