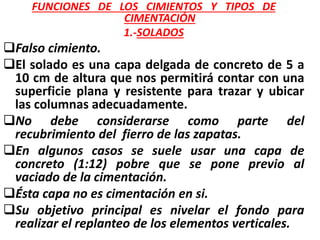

FUNCIONES DE LOS CIMIENTOS Y TIPOS DE
CIMENTACIÓN

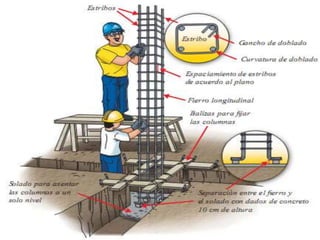

1.-SOLADOS
Falso cimiento.
El solado es una capa delgada de concreto de 5 a
10 cm de altura que nos permitirá contar con una
superficie plana y resistente para trazar y ubicar
las columnas adecuadamente.
No debe considerarse como parte del
recubrimiento del fierro de las zapatas.
En algunos casos se suele usar una capa de
concreto (1:12) pobre que se pone previo al
vaciado de la cimentación.
Ésta capa no es cimentación en si.
Su objetivo principal es nivelar el fondo para
realizar el replanteo de los elementos verticales.

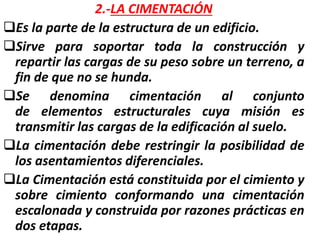

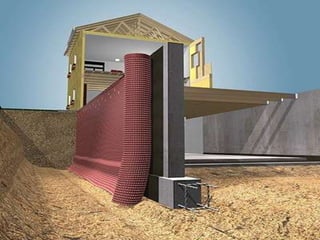

2.-LA CIMENTACIÓN
Es la parte de la estructura de un edificio.
Sirve para soportar toda la construcción y
repartir las cargas de su peso sobre un terreno, a
fin de que no se hunda.
Se denomina cimentación al conjunto
de elementos estructurales cuya misión es
transmitir las cargas de la edificación al suelo.
La cimentación debe restringir la posibilidad de
los asentamientos diferenciales.

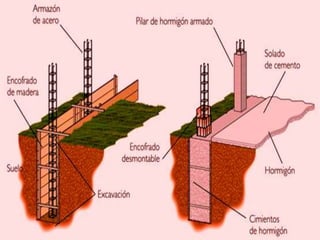

La Cimentación está constituida por el cimiento y
sobre cimiento conformando una cimentación
escalonada y construida por razones prácticas en
dos etapas.

2.1.-LOS CIMIENTOS
Son parte de la sub-estructura.
Se encarga de transmitir al terreno las cargas
de la estructura hasta su nivel de esfuerzos
admisible.
Los cimientos deben apoyarse sobre terreno
firme, uniforme y resistente, y no sobre hierba,
tierra negra fértil, rellenos o barro.

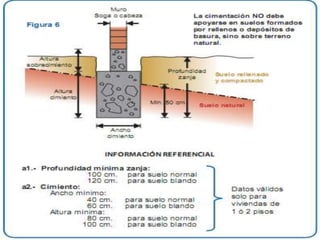

El ancho de los cimientos casi nunca es menor
a 0.40 m. por razones constructivas.
La altura del cimiento por lo general es >= a
0.50 m.
La altura de los cimiento no debe confundirse
con la profundidad de la excavación.

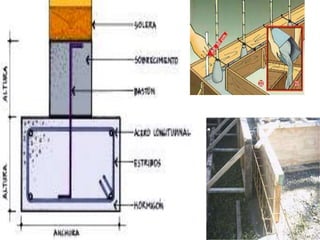

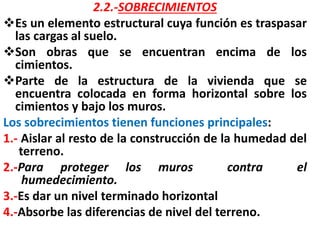

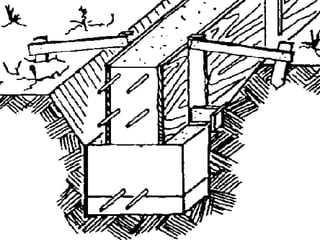

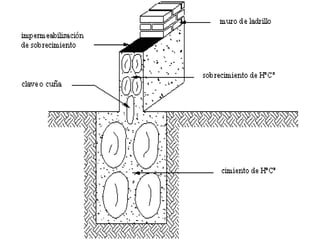

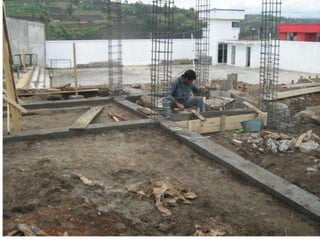

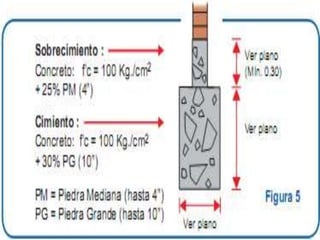

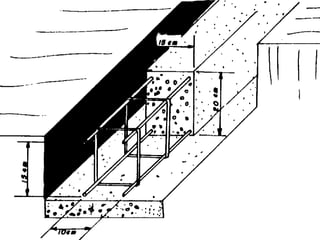

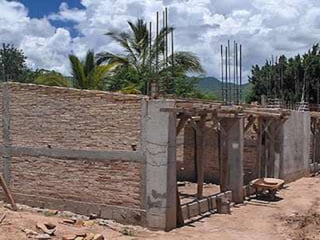

2.2.-SOBRECIMIENTOS
Es un elemento estructural cuya función es traspasar
las cargas al suelo.
Son obras que se encuentran encima de los
cimientos.
Parte de la estructura de la vivienda que se
encuentra colocada en forma horizontal sobre los
cimientos y bajo los muros.
Los sobrecimientos tienen funciones principales:
1.- Aislar al resto de la construcción de la humedad del
terreno.
2.-Para proteger los muros contra el
humedecimiento.
3.-Es dar un nivel terminado horizontal
4.-Absorbe las diferencias de nivel del terreno.

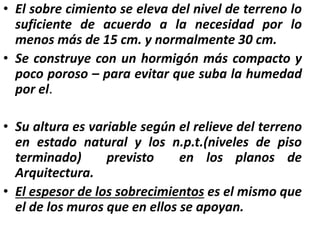

• El sobre cimiento se eleva del nivel de terreno lo
suficiente de acuerdo a la necesidad por lo
menos más de 15 cm. y normalmente 30 cm.
• Se construye con un hormigón más compacto y
poco poroso – para evitar que suba la humedad
por el.
• Su altura es variable según el relieve del terreno
en estado natural y los n.p.t.(niveles de piso
terminado) previsto en los planos de
Arquitectura.
• El espesor de los sobrecimientos es el mismo que
el de los muros que en ellos se apoyan.

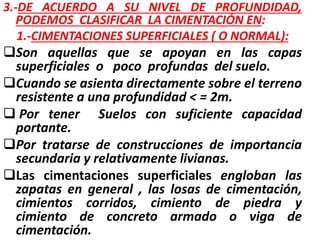

3.-DE ACUERDO A SU NIVEL DE PROFUNDIDAD,
PODEMOS CLASIFICAR LA CIMENTACIÓN EN:
1.-CIMENTACIONES SUPERFICIALES ( O NORMAL):
Son aquellas que se apoyan en las capas
superficiales o poco profundas del suelo.
Cuando se asienta directamente sobre el terreno
resistente a una profundidad < = 2m.
 Por tener Suelos con suficiente capacidad
portante.
Por tratarse de construcciones de importancia
secundaria y relativamente livianas.

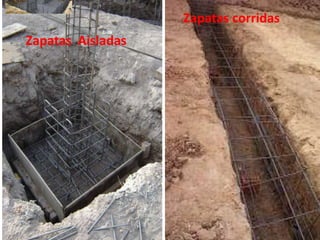

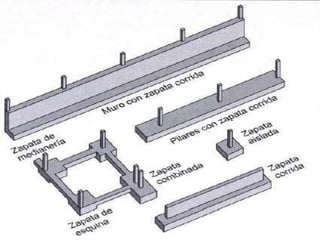

Las cimentaciones superficiales engloban las

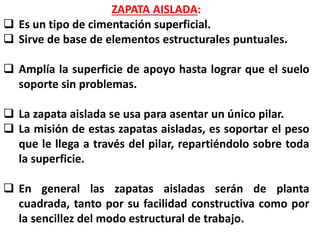

zapatas en general , las losas de cimentación,
cimientos corridos, cimiento de piedra y
cimiento de concreto armado o viga de
cimentación.

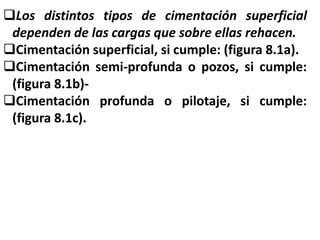

Los distintos tipos de cimentación superficial
dependen de las cargas que sobre ellas rehacen.

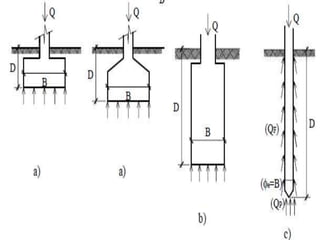

Cimentación superficial, si cumple: (figura 8.1a).
Cimentación semi-profunda o pozos, si cumple:
(figura 8.1b)-
Cimentación profunda o pilotaje, si cumple:
(figura 8.1c).

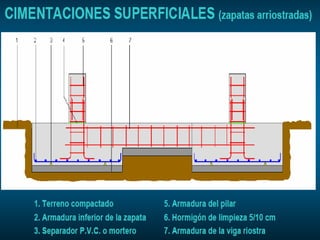

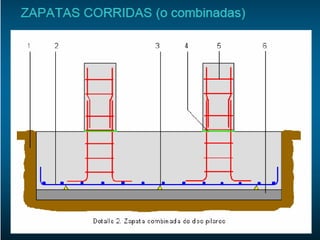

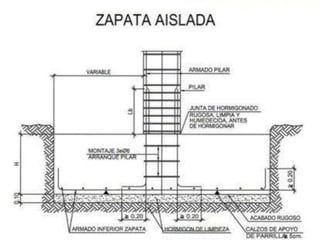

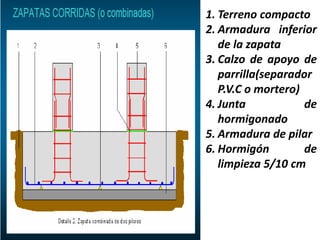

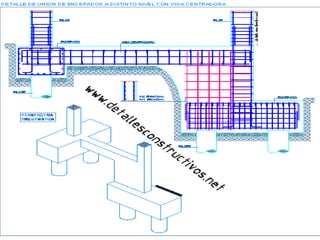

1. Terreno compacto
2. Armadura inferior de
la zapata
3. Calzo de apoyo de
parrilla(separador
P.V.C o mortero)
4. Junta de
hormigonado
5. Armadura de pilar
6. Hormigón de
limpieza 5/10 cm

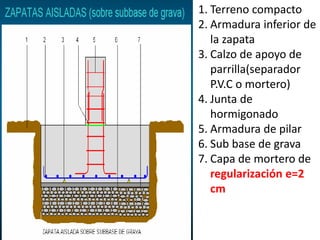

1. Terreno compacto
2. Armadura inferior de
la zapata
parrilla(separador
P.V.C o mortero)
4. Junta de
hormigonado
6. Sub base de grava
7. Capa de mortero de
regularización e=2
cm

1. Terreno compacto
2. Armadura inferior
de la zapata
parrilla(separador
P.V.C o mortero)
4. Junta de
hormigonado
6. Hormigón de
limpieza 5/10 cm

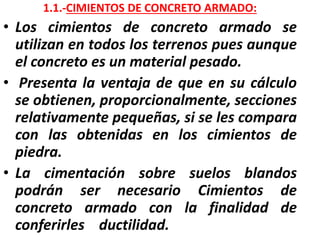

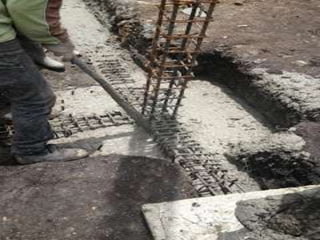

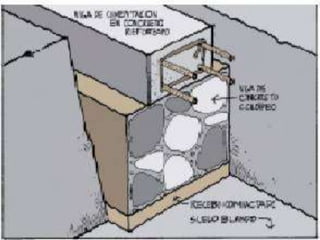

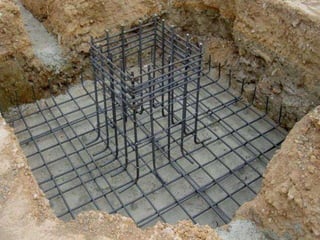

1.1.-CIMIENTOS DE CONCRETO ARMADO:
• Los cimientos de concreto armado se
utilizan en todos los terrenos pues aunque
el concreto es un material pesado.
• Presenta la ventaja de que en su cálculo
se obtienen, proporcionalmente, secciones
relativamente pequeñas, si se les compara
con las obtenidas en los cimientos de
piedra.
• La cimentación sobre suelos blandos
podrán ser necesario Cimientos de
concreto armado con la finalidad de
conferirles ductilidad.

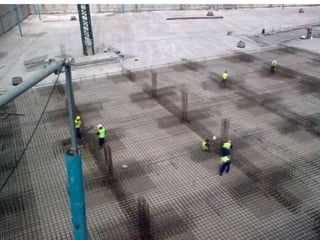

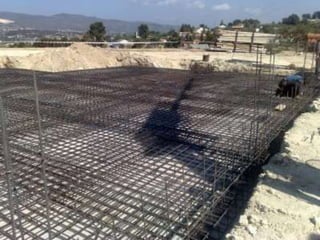

1.2.-LOSAS DE CIMENTACIÓN
• Una losa de cimentación es una placa de
hormigón armado apoyada sobre el
terreno que sirve de cimentación
• Reparte el peso y las cargas del edificio
sobre toda la superficie de apoyo.
• Consiste en soportar todo el edificio sobre
una losa de hormigón armado, extendida
sobre una superficie tal que tomando la
carga total que transmite el edificio al
suelo.

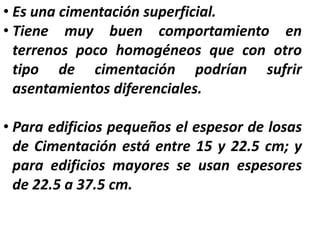

• Es una cimentación superficial.
• Tiene muy buen comportamiento en
terrenos poco homogéneos que con otro
tipo de cimentación podrían sufrir
asentamientos diferenciales.
• Para edificios pequeños el espesor de losas
de Cimentación está entre 15 y 22.5 cm; y
para edificios mayores se usan espesores
de 22.5 a 37.5 cm.

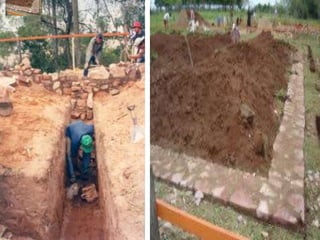

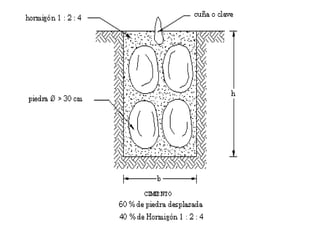

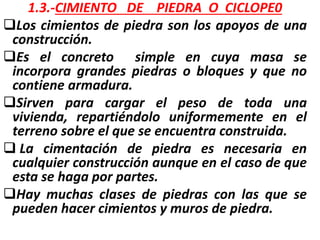

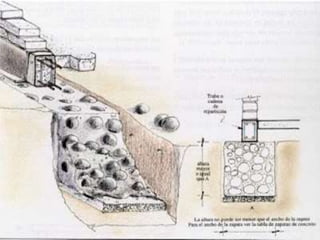

1.3.-CIMIENTO DE PIEDRA O CICLOPE0
Los cimientos de piedra son los apoyos de una
construcción.
Es el concreto simple en cuya masa se
incorpora grandes piedras o bloques y que no
contiene armadura.
Sirven para cargar el peso de toda una
vivienda, repartiéndolo uniformemente en el
terreno sobre el que se encuentra construida.
 La cimentación de piedra es necesaria en
cualquier construcción aunque en el caso de que
esta se haga por partes.
Hay muchas clases de piedras con las que se
pueden hacer cimientos y muros de piedra.

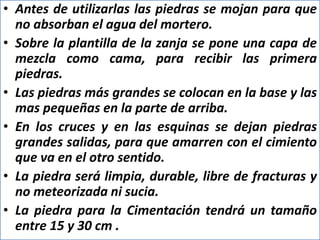

• Antes de utilizarlas las piedras se mojan para que
no absorban el agua del mortero.
• Sobre la plantilla de la zanja se pone una capa de
mezcla como cama, para recibir las primera
piedras.
• Las piedras más grandes se colocan en la base y las
mas pequeñas en la parte de arriba.
• En los cruces y en las esquinas se dejan piedras
grandes salidas, para que amarren con el cimiento
que va en el otro sentido.
• La piedra será limpia, durable, libre de fracturas y
no meteorizada ni sucia.
• La piedra para la Cimentación tendrá un tamaño
entre 15 y 30 cm .

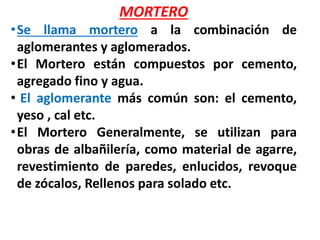

MORTERO
•Se llama mortero a la combinación de
aglomerantes y aglomerados.
•El Mortero están compuestos por cemento,
agregado fino y agua.
• El aglomerante más común son: el cemento,
yeso , cal etc.
•El Mortero Generalmente, se utilizan para
obras de albañilería, como material de agarre,
revestimiento de paredes, enlucidos, revoque
de zócalos, Rellenos para solado etc.

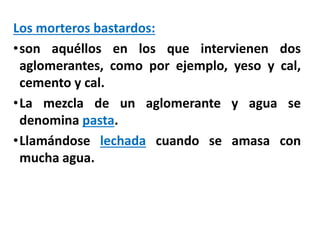

Los morteros bastardos:
•son aquéllos en los que intervienen dos
aglomerantes, como por ejemplo, yeso y cal,
cemento y cal.
•La mezcla de un aglomerante y agua se
denomina pasta.
•Llamándose lechada cuando se amasa con
mucha agua.

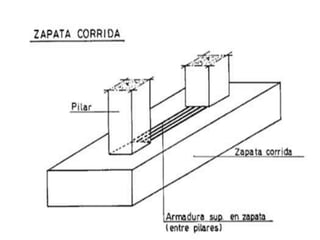

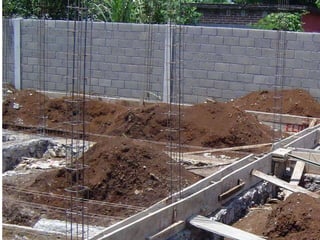

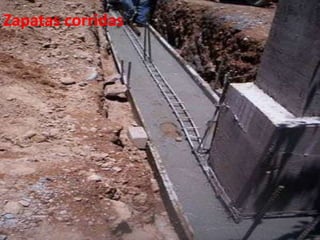

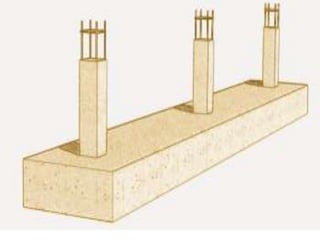

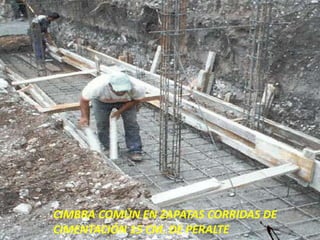

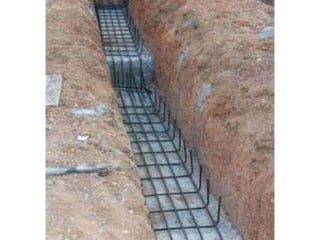

1.4.-CIMIENTOS CORRIDOS
• Llamados también cimientos para muros portantes.
• Se usa también para cimentar muros de cerca, muros de
contención por gravedad.
• Es usado en edificaciones de hasta 5 pisos estructuradas
con muros portantes.
• Es usado en suelos de tipo conglomerado o mezcla de
grava y arena, la profundidad mínima será 0,60 m.
• Es usado en suelos blandos ( arena, arcillas), la
profundidad mínima será 0,80 m. siempre que se
encuentre suelo resistente.
• Es un tipo de cimiento de hormigón o de hormigón
armado que se desarrolla linealmente a una profundidad y
con una anchura que depende del tipo de suelo.
• Se utiliza primordialmente para transmitir cargas
proporcionadas por estructuras de muros portantes.

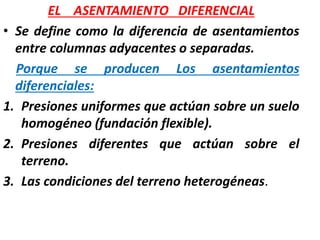

EL ASENTAMIENTO DIFERENCIAL
• Se define como la diferencia de asentamientos
entre columnas adyacentes o separadas.
Porque se producen Los asentamientos
diferenciales:
1. Presiones uniformes que actúan sobre un suelo
homogéneo (fundación flexible).
2. Presiones diferentes que actúan sobre el
terreno.
3. Las condiciones del terreno heterogéneas.

Estudio de agrietamiento y
asentamientos diferenciales del
edificio

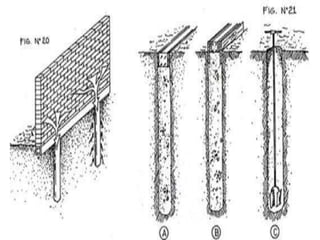

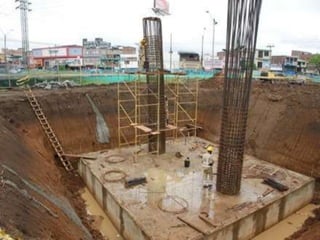

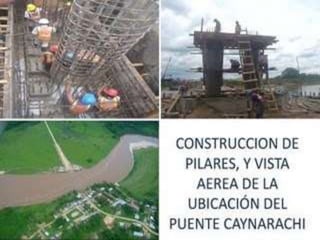

2.-Cimentación profunda ( o artificial)
•Cuando el terreno resistente está a
> =2 m (ejemplo pilotes).
•Se basan en el esfuerzo
cortante entre el terreno y la
cimentación para soportar las
cargas aplicadas.
•Se basa exactamente en la fricción
vertical entre la cimentación y el
terreno.

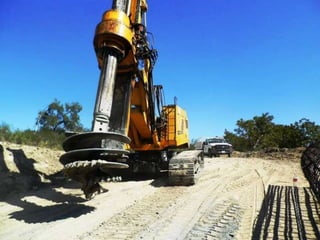

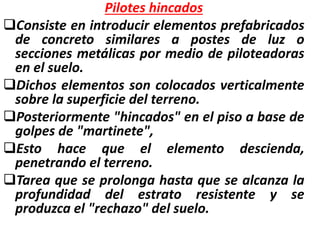

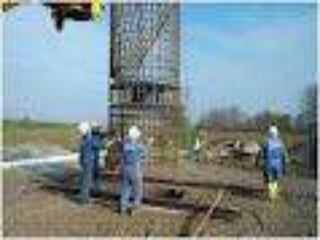

Pilotes hincados
Consiste en introducir elementos prefabricados
de concreto similares a postes de luz o
secciones metálicas por medio de piloteadoras
en el suelo.
Dichos elementos son colocados verticalmente
sobre la superficie del terreno.
Posteriormente "hincados" en el piso a base de
golpes de "martinete",
Esto hace que el elemento descienda,
penetrando el terreno.
Tarea que se prolonga hasta que se alcanza la
profundidad del estrato resistente y se
produzca el "rechazo" del suelo.

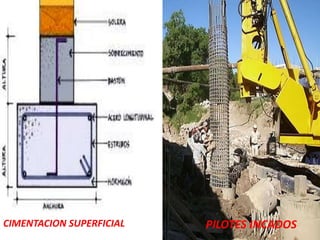

CIMENTACION SUPERFICIAL PILOTES INCADOS

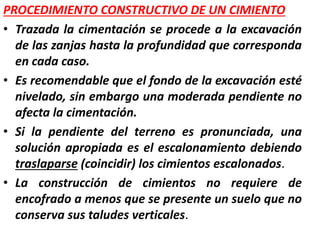

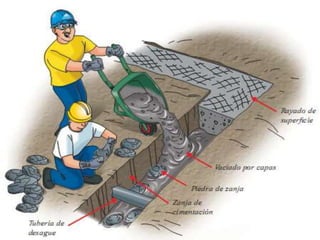

PROCEDIMIENTO CONSTRUCTIVO DE UN CIMIENTO

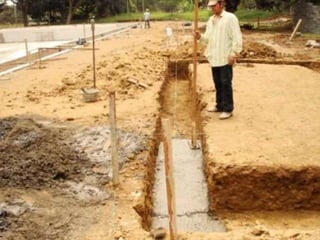

• Trazada la cimentación se procede a la excavación
de las zanjas hasta la profundidad que corresponda
en cada caso.
• Es recomendable que el fondo de la excavación esté
nivelado, sin embargo una moderada pendiente no
afecta la cimentación.
• Si la pendiente del terreno es pronunciada, una
solución apropiada es el escalonamiento debiendo
traslaparse (coincidir) los cimientos escalonados.
• La construcción de cimientos no requiere de
encofrado a menos que se presente un suelo que no
conserva sus taludes verticales.

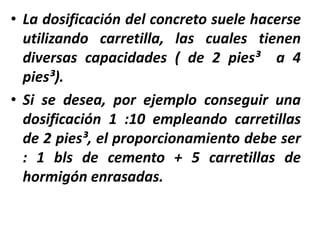

• Para el batido o amasado debe disponerse de
mezcladoras( desde trompos hasta mezcladora
con tolva).
• Es preciso iniciar el trabajo formando una capa
de concreto antes de colocar las piedras grandes,
prosiguiendo el vaciado de forma alternada,
cuidando de que cada una de las piedras quede
completamente rodeada de concreto sin
posibilidad de contacto entre ellas.
• Alcanzada la altura deseada del cimiento y antes
del endurecimiento del concreto, debe rayarse la
parte superior o colocar piedras medianas para
asegurar una efectiva adherencia entre el
cimiento y el sobrecimiento.

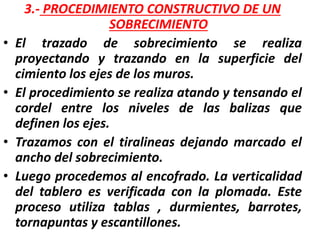

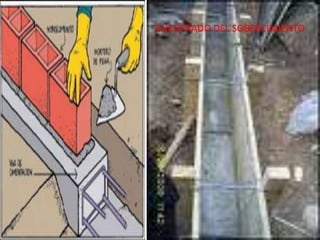

3.- PROCEDIMIENTO CONSTRUCTIVO DE UN
SOBRECIMIENTO
• El trazado de sobrecimiento se realiza
proyectando y trazando en la superficie del
cimiento los ejes de los muros.
• El procedimiento se realiza atando y tensando el
cordel entre los niveles de las balizas que
definen los ejes.
• Trazamos con el tiralineas dejando marcado el
ancho del sobrecimiento.

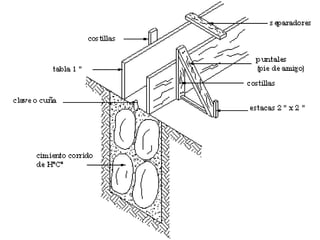

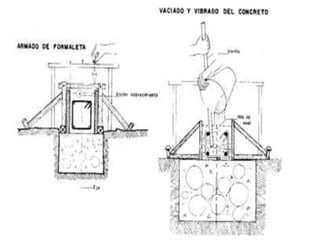

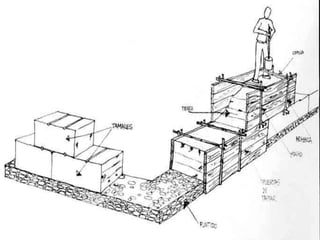

• Luego procedemos al encofrado. La verticalidad
del tablero es verificada con la plomada. Este
proceso utiliza tablas , durmientes, barrotes,
tornapuntas y escantillones.

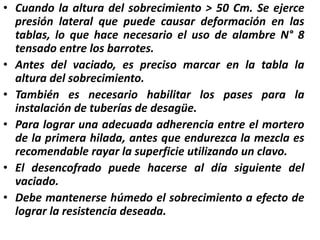

• Cuando la altura del sobrecimiento > 50 Cm. Se ejerce
presión lateral que puede causar deformación en las
tablas, lo que hace necesario el uso de alambre N° 8
tensado entre los barrotes.
• Antes del vaciado, es preciso marcar en la tabla la
altura del sobrecimiento.
• También es necesario habilitar los pases para la
instalación de tuberías de desagüe.
• Para lograr una adecuada adherencia entre el mortero
de la primera hilada, antes que endurezca la mezcla es
recomendable rayar la superficie utilizando un clavo.
• El desencofrado puede hacerse al día siguiente del
vaciado.
• Debe mantenerse húmedo el sobrecimiento a efecto de
lograr la resistencia deseada.

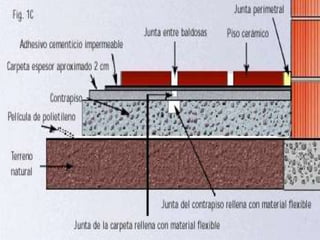

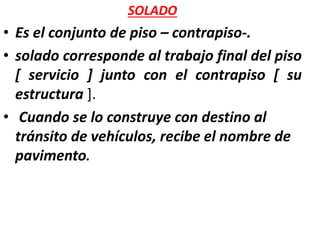

SOLADO
• Es el conjunto de piso – contrapiso-.
• solado corresponde al trabajo final del piso
[ servicio ] junto con el contrapiso [ su
estructura ].
• Cuando se lo construye con destino al
tránsito de vehículos, recibe el nombre de
pavimento.

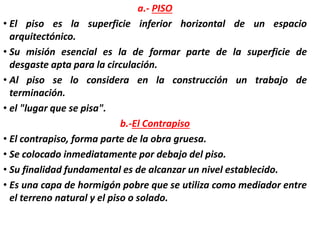

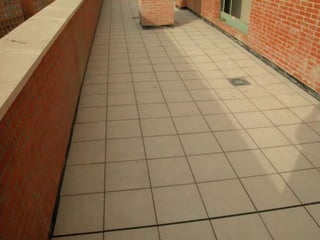

a.- PISO
• El piso es la superficie inferior horizontal de un espacio
arquitectónico.
• Su misión esencial es la de formar parte de la superficie de
desgaste apta para la circulación.
• Al piso se lo considera en la construcción un trabajo de
terminación.
• el "lugar que se pisa".
b.-El Contrapiso
• El contrapiso, forma parte de la obra gruesa.
• Se colocado inmediatamente por debajo del piso.
• Su finalidad fundamental es de alcanzar un nivel establecido.
• Es una capa de hormigón pobre que se utiliza como mediador entre
el terreno natural y el piso o solado.

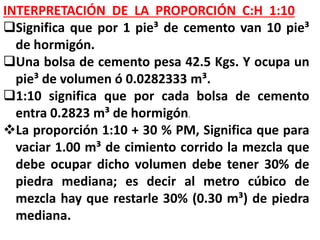

INTERPRETACIÓN DE LA PROPORCIÓN C:H 1:10
Significa que por 1 pie³ de cemento van 10 pie³
de hormigón.
Una bolsa de cemento pesa 42.5 Kgs. Y ocupa un
pie³ de volumen ó 0.0282333 m³.
1:10 significa que por cada bolsa de cemento
entra 0.2823 m³ de hormigón.
La proporción 1:10 + 30 % PM, Significa que para
vaciar 1.00 m³ de cimiento corrido la mezcla que
debe ocupar dicho volumen debe tener 30% de
piedra mediana; es decir al metro cúbico de
mezcla hay que restarle 30% (0.30 m³) de piedra
mediana.

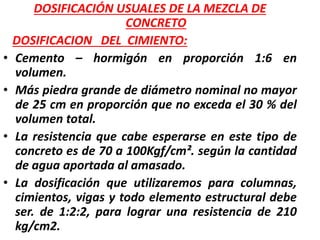

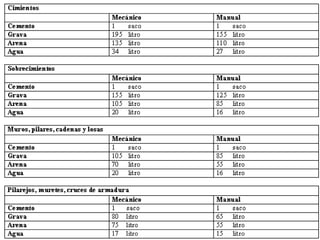

DOSIFICACIÓN USUALES DE LA MEZCLA DE
CONCRETO
DOSIFICACION DEL CIMIENTO:
• Cemento – hormigón en proporción 1:6 en
volumen.
• Más piedra grande de diámetro nominal no mayor
de 25 cm en proporción que no exceda el 30 % del
volumen total.
• La resistencia que cabe esperarse en este tipo de
concreto es de 70 a 100Kgf/cm². según la cantidad
de agua aportada al amasado.
• La dosificación que utilizaremos para columnas,
cimientos, vigas y todo elemento estructural debe
ser. de 1:2:2, para lograr una resistencia de 210
kg/cm2.

• Esta dosificación indica que por una medida de
cemento, se le agregan 2 medidas de arena y 2
de grava, adicionando el agua necesaria, no
más de 6 galones por bolsa de cemento.
• Se denomina grava a las rocas de tamaño
comprendido entre 2 y 64 mm.
CEMENTO ARENA GRAVA

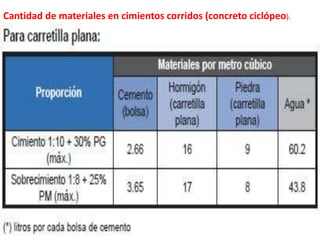

Cantidad de materiales en cimientos corridos (concreto ciclópeo).

• La dosificación del concreto suele hacerse
utilizando carretilla, las cuales tienen
diversas capacidades ( de 2 pies³ a 4
pies³).
• Si se desea, por ejemplo conseguir una
dosificación 1 :10 empleando carretillas
de 2 pies³, el proporcionamiento debe ser
: 1 bls de cemento + 5 carretillas de
hormigón enrasadas.

DOSIFICACIÓN DEL SOBRECIMIENTO:
• Cemento – hormigón en proporción 1:4 en
volumen.
• Más piedra mediana de 10 cm. max. y en
cantidad que no supere el 25 % del volumen
total.
• No olvidar dejar, antes del vaciado espacios para
los pases de las tuberías de las instalaciones
sanitarias (Redes de Agua , Desague ,Eléctricas
etc).

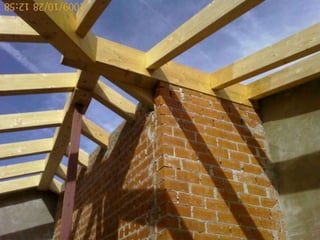

Solera
• Pieza de madera que se coloca horizontal en la
parte superior de un muro en el mismo sentido
de éste, el cual se apoya en la estructura que
soportará la techumbre.
• Esta pieza también es llamada durmiente.
• Por extensión llámese así a todo pieza de
construcción puesta en forma horizontal y sobre
la cual se asentarán otras piezas verticales.
• En la antigüedad las soleras se construían con
piedras planas puestas en el suelo a modo de
una losa. De ahí que también se extienda su uso
a las aceras y/o calzadas por donde transitan
personas o carros rodantes.

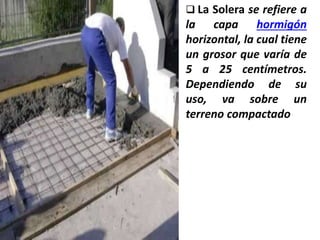

 La Solera se refiere a
la capa hormigón
horizontal, la cual tiene
un grosor que varía de
5 a 25 centímetros.
Dependiendo de su
uso, va sobre un
terreno compactado

En Chile, los bordillos son llamados solera, es
decir, aquellas piedras o bloques elaborados
a base de hormigón, que son utilizados como
delimitación de la calle en la cual transitan
los vehículos, ya sea en la vereda o en las
acerar por las que transitan los transeúntes.

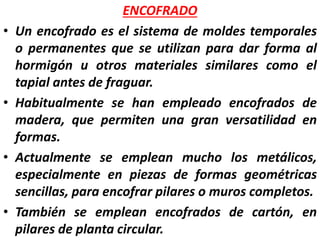

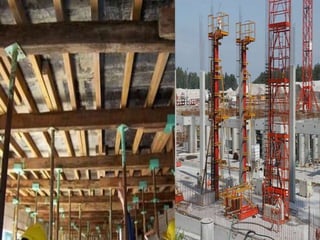

ENCOFRADO
• Un encofrado es el sistema de moldes temporales
o permanentes que se utilizan para dar forma al
hormigón u otros materiales similares como el
tapial antes de fraguar.
• Habitualmente se han empleado encofrados de
madera, que permiten una gran versatilidad en
formas.
• Actualmente se emplean mucho los metálicos,
especialmente en piezas de formas geométricas
sencillas, para encofrar pilares o muros completos.
• También se emplean encofrados de cartón, en
pilares de planta circular.

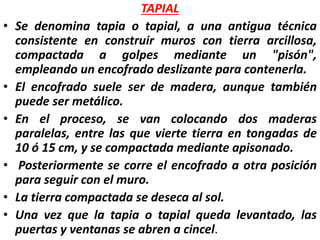

TAPIAL
• Se denomina tapia o tapial, a una antigua técnica
consistente en construir muros con tierra arcillosa,
compactada a golpes mediante un "pisón",
empleando un encofrado deslizante para contenerla.
• El encofrado suele ser de madera, aunque también
puede ser metálico.
• En el proceso, se van colocando dos maderas
paralelas, entre las que vierte tierra en tongadas de
10 ó 15 cm, y se compactada mediante apisonado.
• Posteriormente se corre el encofrado a otra posición
para seguir con el muro.
• La tierra compactada se deseca al sol.
• Una vez que la tapia o tapial queda levantado, las
puertas y ventanas se abren a cincel.

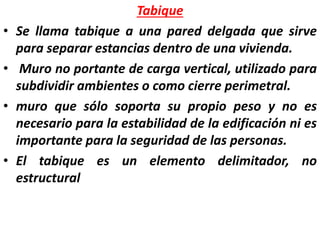

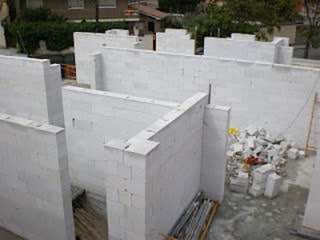

Tabique
• Se llama tabique a una pared delgada que sirve
para separar estancias dentro de una vivienda.
• Muro no portante de carga vertical, utilizado para
subdividir ambientes o como cierre perimetral.
• muro que sólo soporta su propio peso y no es
necesario para la estabilidad de la edificación ni es
importante para la seguridad de las personas.
• El tabique es un elemento delimitador, no
estructural

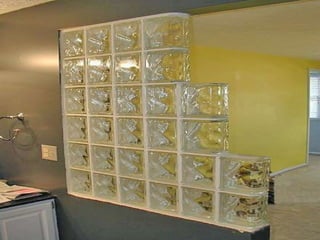

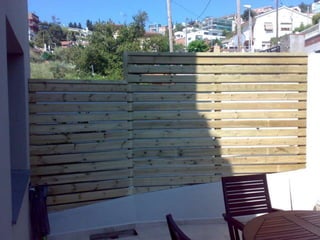

MUROS DIVISORIOS
• Son aquellos que al separar los espacios no
soportan las cargas estructurales y son
generalmente ligeros.
• La función de los muros divisorios es separar y
aislar espacios.
• Sus peculiaridades pueden ser: acústicas,
aislantes, térmicas,y resistencia a los impactos.

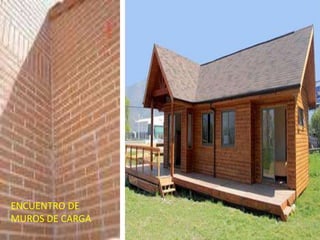

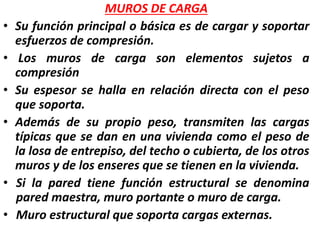

MUROS DE CARGA
• Su función principal o básica es de cargar y soportar
esfuerzos de compresión.
• Los muros de carga son elementos sujetos a
compresión
• Su espesor se halla en relación directa con el peso
que soporta.
• Además de su propio peso, transmiten las cargas
típicas que se dan en una vivienda como el peso de
la losa de entrepiso, del techo o cubierta, de los otros
muros y de los enseres que se tienen en la vivienda.
• Si la pared tiene función estructural se denomina
pared maestra, muro portante o muro de carga.
• Muro estructural que soporta cargas externas.

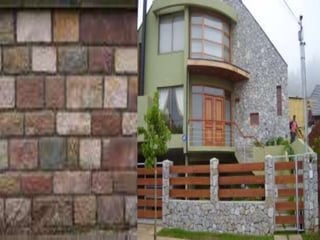

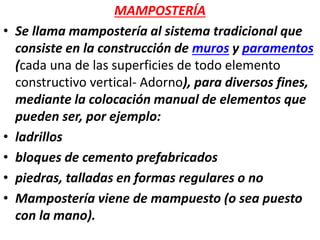

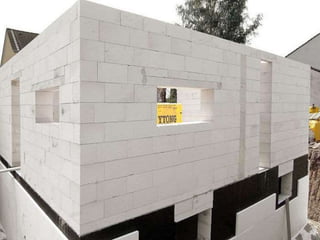

MAMPOSTERÍA
• Se llama mampostería al sistema tradicional que
consiste en la construcción de muros y paramentos
(cada una de las superficies de todo elemento
constructivo vertical- Adorno), para diversos fines,
mediante la colocación manual de elementos que
pueden ser, por ejemplo:
• ladrillos
• bloques de cemento prefabricados
• piedras, talladas en formas regulares o no
• Mampostería viene de mampuesto (o sea puesto
con la mano).

ZAPATA
• Una zapata es un
elemento
estructural que
sirve de
cimentación a un
pilar, muro u otro
elemento
superficial,
transmitiendo los
esfuerzos que
recibe de este al
terreno.

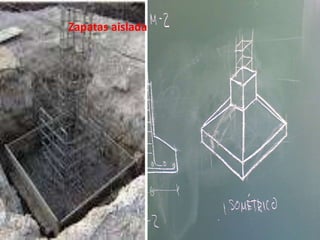

ZAPATA AISLADA:
 Es un tipo de cimentación superficial.
 Sirve de base de elementos estructurales puntuales.
 Amplía la superficie de apoyo hasta lograr que el suelo
soporte sin problemas.
 La zapata aislada se usa para asentar un único pilar.
 La misión de estas zapatas aisladas, es soportar el peso
que le llega a través del pilar, repartiéndolo sobre toda
la superficie.
 En general las zapatas aisladas serán de planta
cuadrada, tanto por su facilidad constructiva como por
la sencillez del modo estructural de trabajo.

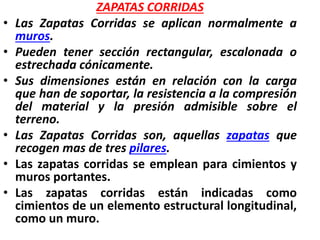

ZAPATAS CORRIDAS
• Las Zapatas Corridas se aplican normalmente a
muros.
• Pueden tener sección rectangular, escalonada o
estrechada cónicamente.
• Sus dimensiones están en relación con la carga
que han de soportar, la resistencia a la compresión
del material y la presión admisible sobre el
terreno.
• Las Zapatas Corridas son, aquellas zapatas que
recogen mas de tres pilares.
• Las zapatas corridas se emplean para cimientos y
muros portantes.
• Las zapatas corridas están indicadas como
cimientos de un elemento estructural longitudinal,
como un muro.

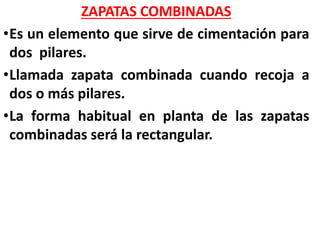

ZAPATAS COMBINADAS
•Es un elemento que sirve de cimentación para
dos pilares.
•Llamada zapata combinada cuando recoja a
dos o más pilares.
•La forma habitual en planta de las zapatas
combinadas será la rectangular.

Zapatas corridas
Zapatas Aisladas

CARGAS DE UN EDIFICIO
Las cargas que soporta un edificio se clasifican en
vivas y muertas.
1.-Las cargas vivas
Las cargas vivas comprenden:
• La fuerza del viento.
• Las originadas por movimientos sísmicos.
• Las vibraciones producidas por la maquinaria.
• Mobiliario, materiales y mercancías almacenadas .
• Por máquinas y ocupantes.
• Las fuerzas motivadas por cambios de temperatura.
• Estas cargas son temporales y pueden provocar
vibraciones y sobrecarga.

1.-LAS CARGAS MUERTAS
• Las cargas muertas incluyen el peso del mismo
edificio y de los elementos mayores del
equipamiento fijo.
• Siempre ejercen una fuerza descendente de
manera constante y acumulativa desde la parte
más alta del edificio hasta su base.
• Los edificios deben estar diseñados para
soportar toda posible carga viva o muerta y
evitar su hundimiento o derrumbe.
• Los edificios deben estar diseñados para de
prevenir cualquier distorsión permanente por
exceso de movilidad o Carga.

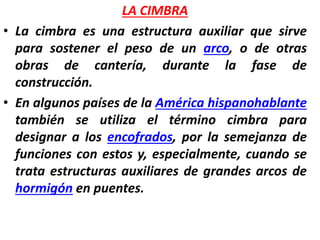

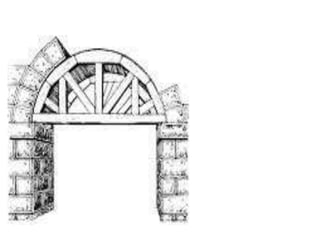

LA CIMBRA
• La cimbra es una estructura auxiliar que sirve
para sostener el peso de un arco, o de otras
obras de cantería, durante la fase de
construcción.
• En algunos países de la América hispanohablante
también se utiliza el término cimbra para
designar a los encofrados, por la semejanza de
funciones con estos y, especialmente, cuando se
trata estructuras auxiliares de grandes arcos de
hormigón en puentes.

CIMBRA PARA EVITAR CAIDOS DEL TALUD

CIMBRA COMÚN EN ZAPATAS CORRIDAS DE
CIMENTACIÓN 15 CM. DE PERALTE

Dinamica de suelos_4

Más contenido relacionado

La actualidad más candente

Similar a Dinamica de suelos_4

Más de JUAN YABAR MULLUNI

Último

Dinamica de suelos_4
