9. epis

9
EQUIPOS DE PROTECCIÓN INDIVIDUAL
Y COLECTIVA
Seguridad en las instalaciones de telecomunicación e informática

CF GS Sistemas de telecomunicación e informáticos. 1er curso
por: JCOL
Curso 2011-12

SUMARIO (I)

1. Sistemas de protección
> Principios generales de la acción preventiva
> Control en el origen
> Control sobre el medio de propagación
> Control mediante medidas organizativas
> Control por protección del receptor
2. Equipos de protección colectiva
3. Equipos de protección individual
> Definición
> Características
> Condiciones de elección

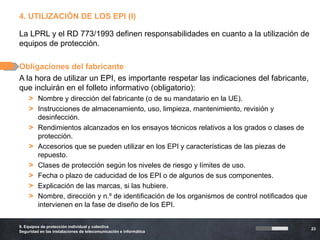

4. Utilización de los EPI
> Obligaciones del fabricante
> Obligaciones del empresario
> Obligaciones del trabajador
5. Normalización de los EPI
> Niveles de seguridad de los EPI
> Marcado de conformidad

9. Equipos de protección individual y colectiva
2

SUMARIO (Y II)

1. Tipos de equipos de protección individual
> Protección de la cabeza
> Protección de los oídos
> Protección de la cara y de la vista
> Protección del aparato respiratorio
> Protección de las extremidades superiores
> Protección de las extremidades inferiores
> Ropa de protección
> Protección contra caídas
9. Implantación de los equipos de protección

3

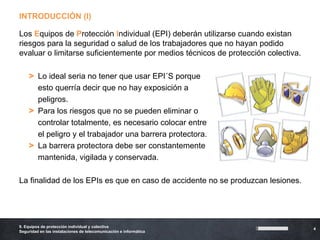

INTRODUCCIÓN (I)

Los Equipos de Protección Individual (EPI) deberán utilizarse cuando existan
riesgos para la seguridad o salud de los trabajadores que no hayan podido
evaluar o limitarse suficientemente por medios técnicos de protección colectiva.

> Lo ideal seria no tener que usar EPI´S porque
> esto querría decir que no hay exposición a
> peligros.
> Para los riesgos que no se pueden eliminar o
> controlar totalmente, es necesario colocar entre
> el peligro y el trabajador una barrera protectora.
> La barrera protectora debe ser constantemente
> mantenida, vigilada y conservada.

La finalidad de los EPIs es que en caso de accidente no se produzcan lesiones.

4

INTRODUCCIÓN (Y II)

Actividad Inicial
2.Enumera distintos dispositivos que se utilizan para proteger al trabajador,
la parte del cuerpo a la que van destinados y ejemplo de aplicación.

•Guantes, botas, orejeras, protectores oídos internos, gafas, pantallas de
soldadura, …

11.¿En qué ocasiones se considera necesaria la utilización de equipos de
protección individual?
12.Cuando no se pueden eliminar o controlar los riesgos, y para evitar en
caso de accidente reducir la posibilidad de sufrir lesiones.

5

1. SISTEMAS DE PROTECCIÓN (I)

Principios generales de la acción preventiva
La adopción de las medidas de protección de los trabajadores han de cumplir
con los principios generales de la acción preventiva que establece la LPRL:
1. Evitar los riesgos.
2. Evaluar los riesgos inevitables.
3. Combatir los riesgos en su origen.
4. Adaptar el trabajo a la persona. EXA
5. Tener en cuenta la evolución de la técnica.
MEN
6. Sustituir lo peligroso por lo que entrañe poco o ningún peligro.
7. Planificar la prevención integrada.
8. Adoptar medidas que antepongan la protección colectiva a la individual.
9. Dar las debidas instrucciones a los trabajadores.

Será preferible adoptar medidas de control del riesgo en el origen a medidas
de control en el medio de transmisión.

6

1. SISTEMAS DE PROTECCIÓN (II)

Control en el origen
> Selección de equipos diseñados adecuados: desde la fase del proyecto es
necesario tender al concepto de seguridad integral en todas las fases del proceso
productivo.
> Sustitución de productos peligrosos por otros que entrañen menor peligro: siempre
que sea posible es preferible eliminar el riesgo que adoptar medidas para reducirlo
o evitarlo.
> Aislamiento del proceso: cuando no se puede evitar la emisión de un agente que
genere un determinado riesgo conviene minimizar su expansión acotando y
cerrando el espacio donde se produce, para que así afecte al mínimo número de
trabajadores posible.
> Métodos húmedos: se utilizarán para eliminar o disminuir la emisión de polvo,
debido al peligro que supone su inhalación, mediante la pulverización de agua
sobre al foco de dispersión, evitando así que pase a formar parte del ambiente de
trabajo.
> Extracción localizada: se aplica sobre el foco emisor donde se genera la
contaminación antes de que ésta pase al ambiente de trabajo. Es la mejor solución
contra gases, vapores, humos y polvos peligroso.

7

1. SISTEMAS DE PROTECCIÓN (III)

Control sobre el medio de propagación
Hay que actuar sobre el medio de propagación cuando sea imposible actuar
sobre el foco donde se genera el riesgo, o bien cuando esta actuación sea
insuficiente.
> Orden y limpieza. Es uno de los pilares de la PRL. Las zonas de paso, circulación
y evacuación deberán permanecer libres de obstáculos. Los lugares de trabajo se
limpiarán periódicamente y siempre que sea necesario.
> Ventilación general. Consiste en diluir el aire contaminado con aire puro con el fin
de mantener bajo unos limites aceptables las concentraciones de los
contaminantes presentes en el ambiente.
> Separación entre emisor y el receptor. Al separar el foco emisor donde se
encuentra el contaminante del receptor se consigue atenuar en gran medida el
daño.
> Sistemas de alarma. Se trata de sistemas automáticos de alarmas cuando el
contaminante supera el límite establecido, alertando a los trabajadores de la
situación de peligro y permitiendo por tanto la adopción de medidas de control.

8

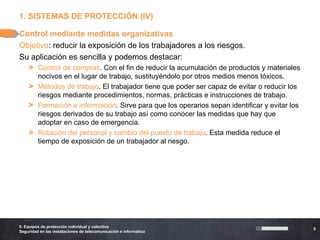

1. SISTEMAS DE PROTECCIÓN (IV)

Control mediante medidas organizativas
Objetivo: reducir la exposición de los trabajadores a los riesgos.
Su aplicación es sencilla y podemos destacar:
> Control de compras. Con el fin de reducir la acumulación de productos y materiales
nocivos en el lugar de trabajo, sustituyéndolo por otros medios menos tóxicos.
> Métodos de trabajo. El trabajador tiene que poder ser capaz de evitar o reducir los
riesgos mediante procedimientos, normas, prácticas e instrucciones de trabajo.
> Formación e información. Sirve para que los operarios sepan identificar y evitar los
riesgos derivados de su trabajo así como conocer las medidas que hay que
adoptar en caso de emergencia.
> Rotación del personal y cambio del puesto de trabajo. Esta medida reduce el
tiempo de exposición de un trabajador al riesgo.

9

1. SISTEMAS DE PROTECCIÓN (V)

Control por protección del receptor
Cuando no se haya podido evitar la exposición al riesgo de los trabajadores
realizando las actividades descritas anteriores actuar controlando el origen,
control sobre el medio o medidas organizativas se deberá tomar medidas
sobre el trabajador.
Estas medidas sobre el trabajador pueden ser:
> Protección colectiva ← utilizando siempre en primer lugar la protección colectiva y
si ésta no fuera suficiente la protección individual.
 Protegen a más de 1 persona.
 Suelen ser más eficaces que los sistemas de protección individual.
 No supone una molestia física para el trabajador.
> Protección individual
 Inconveniente: no reducen el peligro.
 A veces pueden ocasionar molestias al trabajador durante su utilización.

protección colectiva protección individual

10

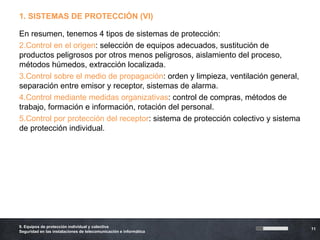

1. SISTEMAS DE PROTECCIÓN (VI)

En resumen, tenemos 4 tipos de sistemas de protección:
2.Control en el origen: selección de equipos adecuados, sustitución de
productos peligrosos por otros menos peligrosos, aislamiento del proceso,
métodos húmedos, extracción localizada.
3.Control sobre el medio de propagación: orden y limpieza, ventilación general,
separación entre emisor y receptor, sistemas de alarma.
4.Control mediante medidas organizativas: control de compras, métodos de
trabajo, formación e información, rotación del personal.
5.Control por protección del receptor: sistema de protección colectivo y sistema
de protección individual.

11

1. SISTEMAS DE PROTECCIÓN (Y VII)

Actividad 1 (a contestar a través de Moodle)
Pon un ejemplo de cada uno de los principios generales de la acción
preventiva:
1. Evitar los riesgos.
2. Evaluar los riesgos inevitables.
3. Combatir los riesgos en su origen.
4. Adaptar el trabajo a la persona.
5. Tener en cuenta la evolución de la técnica.
6. Sustituir lo peligroso por lo que entrañe poco o ningún peligro.
7. Planificar la prevención integrada.
8. Adoptar medidas que antepongan la protección colectiva a la individual.
9. Dar las debidas instrucciones a los trabajadores.

12

2. EQUIPOS DE PROTECCIÓN COLECTIVA (I)

Son equipos que, sin actuar sobre las causas de los accidentes, contribuyen a
neutralizar o aislar el riesgo en su origen.

Protegen simultáneamente a más de una persona, además no suponen
molestias físicas a los trabajadores ni requieren la participación activa de éstos.

Ejemplos de equipos de protección colectiva:
> Resguardos
> Barandillas
> Viseras
> Plataformas
> Andamios
> Redes de seguridad
> Interruptores diferenciales
> Señalización y elementos de balizamiento de riesgos
> Equipos para la puesta a tierra y cortocircuito

13

2. EQUIPOS DE PROTECCIÓN COLECTIVA (II)

Resguardos
> Son componentes o dispositivos que se añaden a una máquina para que el punto
o zona de peligro sea seguro y esté provisto de protección, impidiendo que los
usuarios alcancen las partes peligrosas evitando golpes, atrapamientos, cortes,
etc. Y de esta manera, eliminar o reducir el riesgo actuando el resguardo como
barrera material.
> Ejemplos: carcasas, cubiertas y pantallas que se instalan en máquinas para
proteger al operario contra sus cuchillas, prensas, etc.; o bien contra los efectos
derivados de su funcionamiento como puedes ver atrapamientos, enganches,
proyección de partículas, etc.

Resguardo fijo envolvente Resguardo fijo distanciador
Protector que una vez cerrado, No encierra completamente la zona peligrosa,
impide el acceso a la zona peligrosa pero impide o limita el acceso gracias a sus
por medio de un confinamiento. dimensiones y a su alejamiento del riesgo.

14

2. EQUIPOS DE PROTECCIÓN COLECTIVA (III)

Barandillas
> Son elementos que tienen por objeto proteger contra los riesgos de caída fortuita al
vacío de personas que se encuentren trabajando o circulando junto al mismo, o de
impedir el acceso a una zona peligrosa.
> Deben ser de materiales resistentes (capaces de resistir una carga de 150 kg por
metro lineal).
> Su altura será de 90 cm como mínimo, la barandilla estará protegida por una barra
horizontal o listón intermedio.
> En la parte inferior deberá tener un reborde que impida la caída de objetos a pisos
inferiores.

15

2. EQUIPOS DE PROTECCIÓN COLECTIVA (IV)

Viseras
> Protegen del riesgo de caída de objetos y materiales, son de material resistente.
> Se suelen utilizar en la primera planta de las obras para proteger a los viandantes
y trabajadores que se encuentren en sus inmediaciones.

Plataformas
> Se utilizan para tapar huecos horizontales en los forjados impidiendo la caída de
trabajadores a través de ellos.

Señalización y elementos de balizamiento de riesgos
> La señalización no debe considerarse una medida sustitutoria de las medidas
técnicas y organizativas de protección colectiva y deberá utilizarse sólo cuando,
mediante estas últimas, no haya sido posible eliminar los riesgos o haberlos
reducidos suficientemente.

16

2. EQUIPOS DE PROTECCIÓN COLECTIVA (V)

Redes de seguridad
> Tienen como objeto impedir o limitar la caída de personas u objetos.
> 3 tipos:
 Redes tipo tenis.
 Redes verticales, con o sin horcas.
 Redes horizontales.
> La red debe estar circundada, enmarcada o sujeta a un elemento denominado
soporte.
> Siempre hay que comprobar el tipo y calidad de la red, el estado de la red, el de
los soportes y el de los accesos.

17

2. EQUIPOS DE PROTECCIÓN COLECTIVA (VI)

Andamios
> Disponen de un sistema de conexión rápida que no necesita tornillos para su
montaje. Está compuesto por los laterales, una plataforma y barras para dar
firmeza al conjunto montado.

18

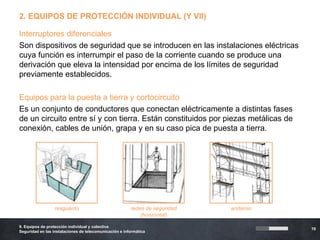

2. EQUIPOS DE PROTECCIÓN INDIVIDUAL (Y VII)

Interruptores diferenciales
Son dispositivos de seguridad que se introducen en las instalaciones eléctricas
cuya función es interrumpir el paso de la corriente cuando se produce una
derivación que eleva la intensidad por encima de los límites de seguridad
previamente establecidos.

Equipos para la puesta a tierra y cortocircuito
Es un conjunto de conductores que conectan eléctricamente a distintas fases
de un circuito entre sí y con tierra. Están constituidos por piezas metálicas de
conexión, cables de unión, grapa y en su caso pica de puesta a tierra.

resguardo redes de seguridad andamio
(horizontal)

19

3. EQUIPOS DE PROTECCIÓN INDIVIDUAL (I)

Definición
EPI
“Cualquier dispositivo o medio que vaya a llevar o del que vaya a disponer
una persona, con el objetivo de protegerla contra uno o varios riesgos que
puedan amenazar su salud y su seguridad” (RD 1407/1992)

Quedan excluidos de esta definición:
> Equipos propios de las fuerzas armadas y del orden: cascos, escudos,…
> Equipos de los servicios de socorro y salvamento. TEST
> Equipos de autodefensa contra agresiones.
> Equipos de protección individual de los medios de transporte por carretera: cascos
y viseras.
> Equipos de protección individual utilizados en el deporte.

Los EPIs nunca sustituyen a otras medidas de protección, únicamente las
complementan.

20

3. EQUIPOS DE PROTECCIÓN INDIVIDUAL (II)

Características
> Buena protección y eficacia → debe ser útil y adecuado al riesgo.
> Inocuidad → concebidos y fabricados de manera que no causen nuevos riesgos.
> Robustez y comodidad → no debe impedir al operario realizar su actividad.
> Deben ser facilitados a los trabajadores → de forma gratuita por el empresario.
> Deben estar homologados → marcado .

Condiciones de elección
> Responder a las condiciones existentes en el lugar de trabajo.
> Tener en cuenta las condiciones anatómicas y fisiológicas y el estado de salud del
trabajador ⇒ Analizar:
 Las condiciones del trabajo.
 La parte del cuerpo a proteger.
 Las condiciones propias del trabajador y su estado de salud.
> Adecuarse al portador, tras los ajustes necesarios. ← lo más difícil de conseguir.
> Control.

21

3. EQUIPOS DE PROTECCIÓN INDIVIDUAL (Y III)

Condiciones de elección de los EPIs:
En condiciones normales, el
trabajador debe poder realizar
normalmente su actividad y a la
vez debe obtener un grado
Es preferible una protección
óptimo de protección.
parcial eficaz y aceptable, a una
protección completa que de ROB
antemano se sabe que será US TO
rechazada por el personal.
Z IL O
FICA FÁC IENT
E DE NIM
TE
M AN
PR
ÁC
TIC
O

Los equipos deben ser limpiados,
reparados o renovados cuando
sea necesario y constantemente,
manteniéndolos en buen estado
El equipo no debe ser de uso.
un estorbo para el
trabajo, ni incomodo en
trabajos continuados.

22

4. UTILIZACIÓN DE LOS EPI (I)

La LPRL y el RD 773/1993 definen responsabilidades en cuanto a la utilización de
equipos de protección.

Obligaciones del fabricante
A la hora de utilizar un EPI, es importante respetar las indicaciones del fabricante,
que incluirán en el folleto informativo (obligatorio):
> Nombre y dirección del fabricante (o de su mandatario en la UE).
> Instrucciones de almacenamiento, uso, limpieza, mantenimiento, revisión y
desinfección.
> Rendimientos alcanzados en los ensayos técnicos relativos a los grados o clases de
protección.
> Accesorios que se pueden utilizar en los EPI y características de las piezas de
repuesto.
> Clases de protección según los niveles de riesgo y límites de uso.
> Fecha o plazo de caducidad de los EPI o de algunos de sus componentes.
> Explicación de las marcas, si las hubiere.
> Nombre, dirección y n.º de identificación de los organismos de control notificados que
intervienen en la fase de diseño de los EPI.

23

4. UTILIZACIÓN DE LOS EPI (Y II)

Los equipos de protección personal deben cumplir:
> Su diseño y fabricación deben garantizar que el usuario pueda realizar normalmente
la actividad laboral y contar con una protección adecuada de máxima seguridad.
> Sus materiales que no tendrán efectos nocivos para la salud o higiene del usuario.
> Las partes de estos equipos que se hallen en contacto con el usuario deben estar
libres de asperezas, aristas vivas, puntas salientes, etc., que puedan causar
irritación o lesiones.
> Deben diseñarse adaptándose al máximo a la morfología del usuario, para que
puedan utilizarse de una forma sencilla y mantener una postura cómoda durante el
tiempo en que se estén utilizando.
> Deben ser lo más ligeros posible, sin que esto perjudique a su solidez.

Obligaciones del empresario y del trabajador
OBLIGACIONES DEL EMPRESARIO OBLIGACIONES DEL TRABAJADOR
• Determinar los EPI necesarios. • Utilizar correctamente los EPI.
• Entrega gratuita a los trabajadores. • Informar de cualquier anomalía
• Información y formación sobre el uso. detectada.
• Velar por el mantenimiento y la • Cuidar y guardar los EPI cuando no
utilización de los equipos. se usen.

24

5. NORMALIZACIÓN DE LOS EPI (I)

Para comercializar EPI en la UE, éstos deben satisfacer una serie de requisitos
(“exigencias de salud y seguridad”) que garanticen la seguridad y salud del
usuario.

Niveles de seguridad de los EPI
Los EPI se clasifican en 3 categorías:
> CATEGORÍA I. El usuario puede juzgar por sí mismo su eficacia contra riesgos
mínimos, cuyos efectos puedan ser percibidos a tiempo y no entrañen peligro.
 Agresiones mecánicas de efectos superficiales: guantes de jardinería, dedales,…
 Productos de mantenimiento poco nocivos cuyos efectos sean fácilmente reversibles:
guantes de protección contra detergentes,…
 Manipulación de piezas calientes que no superen los 50ºC: guantes de uso profesional,
delantales,…
 Agentes atmosféricos no excepcionales ni extremos: gorros, zapatos y botas,…
 Pequeños choques y vibraciones que no afecten partes vitales del cuerpo y que no
provoquen lesiones irreversibles: cascos ligeros, guantes, calzado ligero,…
 Radiación solar: gafas de sol.
> CATEGORÍA II. Equipos destinados a proteger contra riesgos de grado medio o
elevado, pero no de consecuencias mortales o irreversibles.

25

5. NORMALIZACIÓN DE LOS EPI (II)

> CATEGORÍA III. Protegen al usuario de todo peligro mortal o que pueda dañar de
forma grave e irreversible la salud, sin que se pueda descubrir a tiempo su efecto
inmediato.
 Equipos de protección respiratoria filtrantes que protejan contra aerosoles sólidos y
líquidos o contra gases irritantes, peligrosos y tóxicos.
 Equipos de protección respiratoria completamente aislantes de la atmósfera incluidos los
destinados a la inmersión.
 EPIs que sólo brindan una protección limitada en el tiempo contra las agresiones
químicas o contra las radiaciones ionizantes.
 EPIs de intervención en ambientes cálidos, cuyos efectos sean comparables a los de una
temperatura ambiental igual o superior a 100ºC, con o sin radiación de infrarrojos, llamas
o grandes proyecciones de materiales en fusión.
 EPIs de intervención en ambientes fríos, cuyos efectos sean comparables a los de una
temperatura ambiental igual o superior a –50ºC.
 Los destinados a proteger contra riesgos eléctricos para los trabajos, realizados bajo
tensiones peligrosas o los aislantes de alta tensión.

26

5. NORMALIZACIÓN DE LOS EPI (III)

Marcado de conformidad
Se exige para comercializar EPIs en la UE → símbolo .
Para que un EPI lleve este símbolo debe cumplir unos requisitos esenciales de
seguridad (Directiva 89/686/CEE y RD 1407/1992) ⇒ debe ser sometido al
examen CE de tipo:
> Según sea su categoría de certificación: I, II o III.
> Lo puede realizar una tercera entidad (organismo notificador) ← obligatorio si EPI
de categoría III.
> El fabricante se compromete a fabricar todos los EPI de forma idéntica al modelo
certificado mediante la declaración de conformidad.

Marcado de conformidad:
> AA: Año de colocación del marcado.
> YYYY: n.º distintivo del certificador.

CATEGORÍA I
CATEGORÍA II – AA
CATEGORÍA III – AA – YYYY

27

5. NORMALIZACIÓN DE LOS EPI (Y IV)

Requisitos que debe reunir el marcado CE de conformidad:
> Se colocará y permanecerá colocado en cada uno de los EPI de manera visible,
legible e indeleble, durante el período de duración previsible o de vida útil del EPI.
Si ello no fuera posible, se colocará en el embalaje.
> Queda prohibido colocar en los EPI marcados que pueda inducir a error o
confusión a terceros en relación con el significado o el logotipo del marcado CE.
Podrá colocarse cualquier otro marcado con la condición de que no se reduzca la
visibilidad ni la legibilidad del marcado CE.
> En caso de reducirse o aumentarse el tamaño del marcado CE, deberán
conservarse las proporciones del logotipo.
> Los diferentes elementos del marcado CE deberán tener una dimensión vertical
apreciablemente igual, que no sea inferior a 5 mm. Se admitirán excepciones en
el caso de los EPI de pequeño tamaño.

Nombre del fabricante o distribuidor - 0159 n.º de organismo de control
n.º Lote/Serie Lote n.º: AASSNN – EN358 Norma a cumplir
Tipo de EPI Tipo: E. DE AMARRE DE SUJECIÓN
Marca: Modelo: Marca y modelo
Composición
Fibras: poliamida
(materiales)
Fecha de fabricación: AA/MM Año/Mes

28

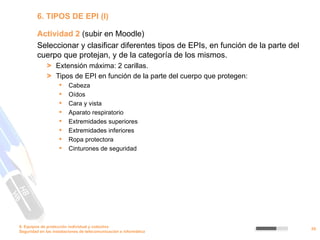

6. TIPOS DE EPI (I)

Actividad 2 (subir en Moodle)
Seleccionar y clasificar diferentes tipos de EPIs, en función de la parte del
cuerpo que protejan, y de la categoría de los mismos.
> Extensión máxima: 2 carillas.
> Tipos de EPI en función de la parte del cuerpo que protegen:
 Cabeza
 Oídos
 Cara y vista
 Aparato respiratorio
 Extremidades superiores
 Extremidades inferiores
 Ropa protectora
 Cinturones de seguridad

29

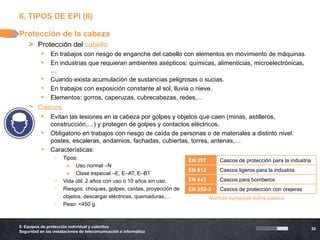

6. TIPOS DE EPI (II)

Protección de la cabeza
> Protección del cabello
 En trabajos con riesgo de enganche del cabello con elementos en movimiento de máquinas.
 En industrias que requieran ambientes asépticos: químicas, alimenticias, microelectrónicas,
…
 Cuando exista acumulación de sustancias peligrosas o sucias.
 En trabajos con exposición constante al sol, lluvia o nieve.
 Elementos: gorros, caperuzas, cubrecabezas, redes,…
> Cascos
 Evitan las lesiones en la cabeza por golpes y objetos que caen (minas, astilleros,
construcción,…) y protegen de golpes y contactos eléctricos.
 Obligatorio en trabajos con riesgo de caída de personas o de materiales a distinto nivel:
postes, escaleras, andamios, fachadas, cubiertas, torres, antenas,…
 Características:
o Tipos: EN 397 Cascos de protección para la industria
» Uso normal –N
EN 812 Cascos ligeros para la industria
» Clase especial –E, E–AT, E–BT
o Vida útil: 2 años con uso o 10 años sin uso. EN 443 Cascos para bomberos
o Riesgos: choques, golpes, caídas, proyección de EN 352-3 Cascos de protección con orejeras
o objetos, descargar eléctricas, quemaduras,… Normas europeas sobre cascos
o Peso: <450 g.

30

6. TIPOS DE EPI (III)

Protección de los oídos
Reducen los efectos del ruido en la audición con el objeto de evitar daños en el
aparato auditivo.
> La protección es:
 Recomendable a partir de 80 dB(A).
 Obligatoria a partir de 90 dB(A) ← el empresario está obligado a suministrar protección
auditiva a partir de 85 dB(A).
> Tipos:
 Protectores internos: ← sólo si ruido < 95 dB(A)
o Tapones de goma, plástico, cera y algodón.
o Clasificación: desechables, reutilizables y con banda.
 Protectores externos:
o Auriculares con filtro (orejeras) y cascos antirruido.
> Deberán indicar:
 Grado de atenuación acústica.
 Valor del índice de comodidad.
EN 458 Recomendaciones de uso y selección
EN 352-1 Orejeras
EN 352-2 Tapones
EN 352-3 Cascos de protección con orejeras
Normas europeas sobre protección auditiva

31

6. TIPOS DE EPI (IV)

Protección de la cara y de la vista
Evitan impactos por proyección mecánica de partículas, acción de polvos, humos
y gases, salpicadura de líquidos fríos, calientes, corrosivos, deslumbramientos,
radiaciones,…
> Pantallas faciales → protegen contra:
 La proyección de cuerpos físicos en trabajos con
esmeriladoras o máquinas abrasivas:
o Tejido aluminizado contra el calor.
o Cristal resistente a la temperatura.
 Radiación visible en trabajos de soldadura
eléctrica:
o Pantallas con mirilla de cristal oscuro recubierta de
otro cristal transparente contra impactos. EN 166 Especificaciones
o Serán de material resistente. EN 167 Métodos de ensayos ópticos
o Tendrán filtro cuando haya escasa ventilación. EN 168 Otros métodos de ensayos ópticos
o 2 tipos: pantallas de mano y de cabeza.
EN 169 Filtros para soldaduras
EN 170 Filtros para rayos ultravioletas
EN 171 Filtros para rayos infrarrojos
EN 172 Protección deslumbramiento solar
EN 173 Protecciones tipo malla
Pantalla con visor Pantalla con visor Pantalla de Pantalla acoplada
de acetato de malla metálica soldador al casco Normas europeas sobre protección facial y ocular

32

6. TIPOS DE EPI (V)

> Gafas de protección (protección ocular)
 Constituidas por: oculares, montura, sistema de sujeción y elemento de protección adicional.
 Deberán especificar las normas que cumplen y la resistencia al impacto:

RESISTENCIA AL IMPACTO RESISTENCIA MECÁNICA

Resistencia mecánica 3 Uso de líquidos
S 12 m/s Virutas
incrementada 4 Partículas grandes de polvo
F Baja energía 45 m/s Esmerilado 5 Partículas finas de polvo
B Media energía 120 m/s Chorro de arena 8 Arco eléctrico
Impacto de
A Alta energía 190 m/s 9 Metales fundidos
arena
Especificaciones de las protecciones faciales y oculares

Gafa panorámica Gafa universal Gafa antipolvo Gafa soldadura

33

6. TIPOS DE EPI (VI)

Protección del aparato respiratorio
>Respiradores con filtro:
 Dispositivo que cubre boca y nariz y lleva un filtro para retener el contaminante:
o Filtro mecánico: retiene partículas en el ambiente: hollines,…
o Filtro químico: retiene elementos gaseosos: vapores, nieblas,…
 Sólo si el contenido en oxígeno >17%.
 Clasificación:
o Respiradores de retención mecánica.
o Respiradores de retención química.
o Respiradores de retención mixta.

Respirador para Respirador desechable Filtro para vapores Mascarilla con
partículas para humos orgánicos y partículas filtro químico

>Respiradores con suministro de aire.
 Cubren, al menos, nariz y boca haciéndoles llegar aire inyectado limpio.
 Para trabajos en atmósferas peligrosas.
 Clasificación: autónomos y semiautónomos.

Equipo respiratorio con suministro de aire

34

6. TIPOS DE EPI (VII)

Protección de las extremidades superiores
Zona donde se producen el mayor número de accidentes.
>Guantes (protección de manos)
 Tipos:
o Categoría 1: de diseño simple, protegen contra riesgos menores o de leve entidad.
o Categoría 2: de diseño intermedio, protegen contra riesgos de todo tipo, siempre que no
sean mortales o que pudieran causar lesiones muy graves.
o Categoría 3: de diseño complejo, protegen contra riesgos mortales o que puedan causar
lesiones muy graves o permanentes.
 Clasificación: según el riesgo que combaten (normativa europea):
EN 388 EN 659 EN 407 EN 388 EN 511 EN 388

Riesgos Calor y fuego Corte por Riesgos por
Calor y fuego Electricidad
mecánicos (bomberos) impacto frío

EN 374 EN 421 EN 381 EN 60903

Riesgos químicos y por Radiaciones ionizantes y Sierras de Aislantes de
microorganismos contaminación radioactiva cadena electricidad

35

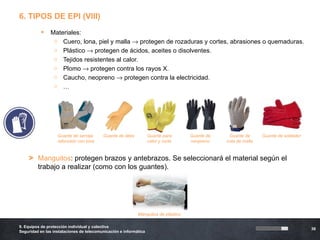

6. TIPOS DE EPI (VIII)
 Materiales:
o Cuero, lona, piel y malla → protegen de rozaduras y cortes, abrasiones o quemaduras.
o Plástico → protegen de ácidos, aceites o disolventes.
o Tejidos resistentes al calor.
o Plomo → protegen contra los rayos X.
o Caucho, neopreno → protegen contra la electricidad.
o …

Guante de serraje Guante de látex Guante para Guante de Guante de Guante de soldador
reforzado con lona calor y corte neopreno cota de malla

> Manguitos: protegen brazos y antebrazos. Se seleccionará el material según el
trabajo a realizar (como con los guantes).

Manguitos de plástico

36

6. TIPOS DE EPI (IX)

Protección de las extremidades inferiores
>Calzado de seguridad → protegen los pies:

37

6. TIPOS DE EPI (X)
 Disponen de una puntera metálica que puede aguantar sin deformarse hasta 1000 kg y la
caída de un objeto de 25 kg desde 1 m de altura.
 En zonas de riesgo de heridas en planta por objeto punzante, el calzado se dotará de
plantilla metálica.
 También se utilizará cuando se manipulen líquidos corrosivos.
 En trabajos eléctricos se utilizará calzado aislante sin elementos metálicos.
 En trabajos con riesgo de explosión, el calzado no contendrá clavos que pudieran producir
chispas.
 Donde exista riesgo de caída por resbalamiento, tendrán suelas antideslizantes.

Calzado de seguridad

>Polainas → protegen las piernas:
 Protegen de salpicaduras de materiales alientes o cáusticos y quemaduras
 por chispas,…
 De desprendimiento rápido para facilitar su retirada.
 Necesarias en trabajos de soldadura y fundiciones. Polainas de seguridad

38

6. TIPOS DE EPI (XI)

Ropa de protección
Ropa protectora (≠ ropa común, la ropa en general no es un EPI).
>Materiales:
 Tejidos aluminizados o similares (resistentes al fuego)
 Tela de algodón tratado (resistente al fuego)
 Tela de lana (resistente al calor y las llamas)
 Hule (resistente a los disolventes)
 Caucho y neopreno (resistente a los disolventes)
>Prendas:
 Delantales
 Vestuario especializado: buzos, cazadoras, pantalones, batas, chalecos,…
 Trajes de agua
 Vestuario reflectante de alta visibilidad
 Productos ergonómicos: rodilleras, muñequeras, tobilleras, cinturones antilumbagos,…
>Características:
 Las prendas estarán realizadas de un tejido ligero y flexible.
 Se ajustará bien al cuerpo del trabajador.
 Siempre que sea posible, las mangas serán cortas, y cuando sean largas, deberán ajustar
perfectamente por medio de terminaciones elásticas.
 Se eliminarán o reducirán los elementos adicionales: bolsillos, botones, cordones,…

39

6. TIPOS DE EPI (XII)

Protección contra caídas
>Cinturones anticaídas → protegen de caídas a distinto nivel. Sostienen al usuario a un
punto de anclaje ⇒ trabajos con desplazamientos limitados.
 Constituidos por:
o Faja. Rodea la cintura. Puede estar formada
por más de una banda de igual o diferente
anchura y espesor.
EN 341 Dispositivos de descenso (evacuadores)
o Hebilla. Broche que sirve para ajustar
convenientemente la faja, bandas, etc. EN 353 Anticaídas deslizantes

o Mosquetón. Elemento metálico de cierre EN 354 Elementos de amarre
seguro, mediante el que generalmente se EN 355 Absorbedores de energía
une el extremo libre del elemento de amarre EN 358 Sistemas de sujeción (cinturones)
a un punto de anclaje, o a otra zona de EN 360 Dispositivos anticaídas retráctiles
conexión de los cinturones de sujeción con (enrollables)
más de una zona de conexión.
EN 361 Arneses anticaídas
o Sistema de regulación del elemento de
EN 362 Conectores
amarre. Elemento o dispositivo mediante el
EN 363 Sistemas anticaídas
cual en algunos cinturones se puede variar
la longitud útil del elemento de amarre o EN 364 Métodos de ensayo
salvavidas. EN 365 Requisitos generales para instrucciones y
o Zona de conexión. Parte del cinturón por la uso de marcado

que se une el elemento de amarre a la faja. EN 794 Puntos de anclaje (tornos de evacuación)
El tipo más común es el de anilla D. Normas europeas sobre sistemas anticaídas

40

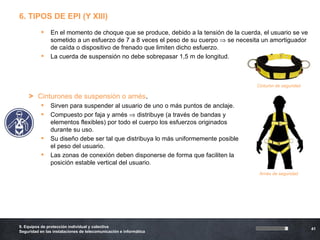

6. TIPOS DE EPI (Y XIII)
 En el momento de choque que se produce, debido a la tensión de la cuerda, el usuario se ve
sometido a un esfuerzo de 7 a 8 veces el peso de su cuerpo ⇒ se necesita un amortiguador
de caída o dispositivo de frenado que limiten dicho esfuerzo.
 La cuerda de suspensión no debe sobrepasar 1,5 m de longitud.

Cinturón de seguridad

> Cinturones de suspensión o arnés.
 Sirven para suspender al usuario de uno o más puntos de anclaje.
 Compuesto por faja y arnés ⇒ distribuye (a través de bandas y
elementos flexibles) por todo el cuerpo los esfuerzos originados
durante su uso.
 Su diseño debe ser tal que distribuya lo más uniformemente posible
el peso del usuario.
 Las zonas de conexión deben disponerse de forma que faciliten la
posición estable vertical del usuario.
Arnés de seguridad

41

7. IMPLANTACIÓN DE LOS EQUIPOS DE PROTECCIÓN (I)

En el momento de implantar un EPI pueden surgir quejas, incomodidades,
molestias, etc. ¿Cómo evitarlo?
PROTECCIONES PERSONALES
ESTAPAS PARA LA IMPLANTACIÓN DE SU USO

NECESIDADES SUPERVISIÓN

SELECCIÓN DISTRIBUCIÓN

NORMALIZACIÓN
CONVENCIMIENTO
INTERNA

Causas de las quejas de los trabajadores sobre los EPI:
> Selección inadecuada ← prima el valor económico.
> Desconocimiento de la forma correcta de seleccionar EPI adecuados para cada caso.
> No tener en cuenta en la fase de selección a las personas que los van a usar ⇒
rechazo instintivo.
> No haber tenido en cuenta cualquier defecto físico del futuro usuario que condicione
la buena utilización del EPI ← reconocimiento médico previo.
> Partir de unas características de fabricación incorrectas
42

7. IMPLANTACIÓN DE LOS EQUIPOS DE PROTECCIÓN (Y II)

Método que resuelve estos problemas:
> Estudio de los puestos de trabajo.
 Observación in-situ del puesto ⇒ determinar los riesgos del puesto y los procedentes
de los puestos cercanos.
 Pedir la opinión y colaboración de los trabajadores ⇒ disminuye rechazo posterior.
 Implantar protección colectiva siempre que se pueda.
> Control médico: detectar posibles defectos físicos que hagan necesaria la
utilización de EPI especiales.
> Selección del tipo de EPI. Será el usuario, quien conociendo los riesgos a los
que está expuesto, seleccione 3 o 4 modelos que cumplan los requisitos.
> Elección del modelo: por parte de los trabajadores (punto de vista práctico y
estético) ⇒ si los eligen ellos, no los rechazarán.
> Reunión con los trabajadores afectados. El trabajador debe:
 Considerar el EPI como una condición de su puesto de trabajo y adoptar el hábito de
su utilización.
 Tomar conciencia de la existencia del problema, de las causas que lo provocan y
asumir el compromiso de utilizar estos equipos.

43

RESUMEN
RIESGOS

NO EVITABLES EVITABLES

Proteger a la Proteger del
Eliminar el peligro
persona peligro

NECESIDAD DE PRINCIPIOS
EQUIPOS DE GENERALES DE
PROTECCIÓN PREVENCIÓN

EQUIPOS DE Actúan sobre:
SELECCIÓN PROTECCIÓN •El foco
COLECTIVA •El medio de transmisión
medida insuficiente
EQUIPOS DE protegen • Cabeza
Actúan sobre:
PROTECCIÓN • Oído
•El trabajador
INDIVIDUAL • Ojos y cara
• Vías respiratorias
• Extremidades inferiores
IMPLANTACIÓN • Extremidades superiores
• Tronco y abdomen
• Todo el cuerpo
SELECCIÓN IMPLANTACIÓN NORMALIZACIÓN

44

¡No olvides
utilizar los
EPIs!

FIN DEL TEMA 9
EQUIPOS DE PROTECCIÓN
INDIVIDUAL Y COLECTIVA

9. epis

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 9. epis

Último

9. epis
