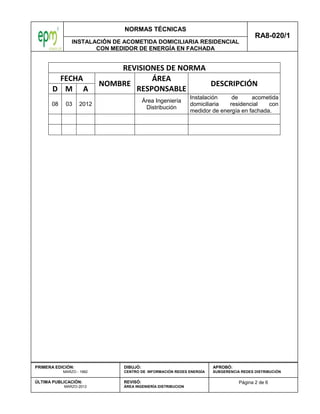

REVISIONES DE NORMA
FECHA
NOMBRE
ÁREA
RESPONSABLE
DESCRIPCIÓN
D M A
08 03 2012
Área Ingeniería
Distribución
Instalación de acometida
domiciliaria residencial con
medidor de energía en fachada.
NORMAS TÉCNICAS
INSTALACIÓN DE ACOMETIDA DOMICILIARIA RESIDENCIAL
CON MEDIDOR DE ENERGÍA EN FACHADA
RA8-020/1
Página 3 de 6
PRIMERA EDICIÓN:
MARZO - 1982
ÚLTIMA PUBLICACIÓN:
MARZO-2012
DIBUJÓ:
CENTRO DE INFORMACIÓN REDES ENERGÍA
REVISÓ:
ÁREA INGENIERÍA DISTRIBUCION
APROBÓ:
SUBGERENCIA REDES DISTRIBUCIÓN

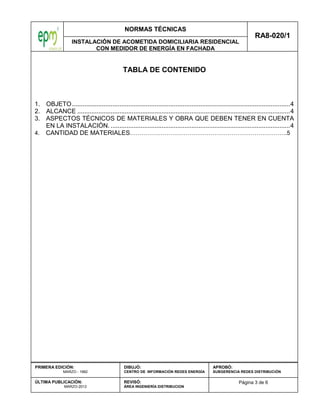

TABLA DE CONTENIDO
1. OBJETO............................................................................................................................4
2. ALCANCE .........................................................................................................................4
3. ASPECTOS TÉCNICOS DE MATERIALES Y OBRA QUE DEBEN TENER EN CUENTA
EN LA INSTALACIÓN. ......................................................................................................4
4. CANTIDAD DE MATERIALES……………………………………………………………………….5
NORMAS TÉCNICAS
INSTALACIÓN DE ACOMETIDA DOMICILIARIA RESIDENCIAL
CON MEDIDOR DE ENERGÍA EN FACHADA
RA8-020/1
Página 4 de 6
PRIMERA EDICIÓN:
MARZO - 1982
ÚLTIMA PUBLICACIÓN:
MARZO-2012
DIBUJÓ:
CENTRO DE INFORMACIÓN REDES ENERGÍA
REVISÓ:
ÁREA INGENIERÍA DISTRIBUCION
APROBÓ:
SUBGERENCIA REDES DISTRIBUCIÓN

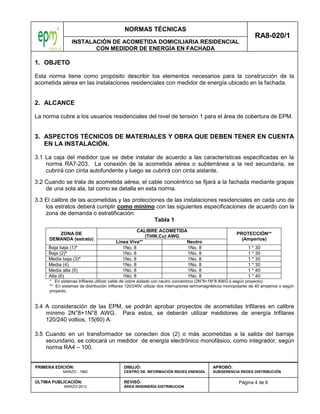

1. OBJETO
Esta norma tiene como propósito describir los elementos necesarios para la construcción de la
acometida aérea en las instalaciones residenciales con medidor de energía ubicado en la fachada.
2. ALCANCE
La norma cubre a los usuarios residenciales del nivel de tensión 1 para el área de cobertura de EPM.
3. ASPECTOS TÉCNICOS DE MATERIALES Y OBRA QUE DEBEN TENER EN CUENTA
EN LA INSTALACIÓN.
3.1 La caja del medidor que se debe instalar de acuerdo a las características especificadas en la
norma RA7-203. La conexión de la acometida aérea o subterránea a la red secundaria, se
cubrirá con cinta autofundente y luego se cubrirá con cinta aislante.
3.2 Cuando se trata de acometida aérea, el cable concéntrico se fijará a la fachada mediante grapas
de una sola ala, tal como se detalla en esta norma.
3.3 El calibre de las acometidas y las protecciones de las instalaciones residenciales en cada uno de
los estratos deberá cumplir como mínimo con las siguientes especificaciones de acuerdo con la
zona de demanda o estratificación:
Tabla 1
ZONA DE
DEMANDA (estrato)
CALIBRE ACOMETIDA
(THW,Cu) AWG
PROTECCIÓN**
(Amperios)
Línea Viva** Neutro
Baja baja (1)* 1No. 8 1No. 8 1 * 30
Baja (2)* 1No. 8 1No. 8 1 * 30
Media baja (3)* 1No. 8 1No. 8 1 * 30
Media (4) 1No. 8 1No. 8 1 * 30
Media alta (5) 1No. 8 1No. 8 1 * 40
Alta (6) 1No. 8 1No. 8 1 * 40
* En sistemas trifilares utilizar cable de cobre aislado con neutro concéntrico (2N°8+1N°8 AWG ó según proyecto)
** En sistemas de distribución trifilares 120/240V utilizar dos interruptores termomagnéticos monopolares de 40 amperios o según
proyecto.
3.4 A consideración de las EPM, se podrán aprobar proyectos de acometidas trifilares en calibre
mínimo 2N°8+1N°8 AWG. Para estos, se deberán utilizar medidores de energía trifilares
120/240 voltios, 15(60) A.
3.5 Cuando en un transformador se conecten dos (2) o más acometidas a la salida del barraje
secundario, se colocará un medidor de energía electrónico monofásico, como integrador, según
norma RA4 – 100.
NORMAS TÉCNICAS
INSTALACIÓN DE ACOMETIDA DOMICILIARIA RESIDENCIAL
CON MEDIDOR DE ENERGÍA EN FACHADA
RA8-020/1
Página 5 de 6
PRIMERA EDICIÓN:
MARZO - 1982
ÚLTIMA PUBLICACIÓN:
MARZO-2012
DIBUJÓ:
CENTRO DE INFORMACIÓN REDES ENERGÍA
REVISÓ:
ÁREA INGENIERÍA DISTRIBUCION
APROBÓ:
SUBGERENCIA REDES DISTRIBUCIÓN

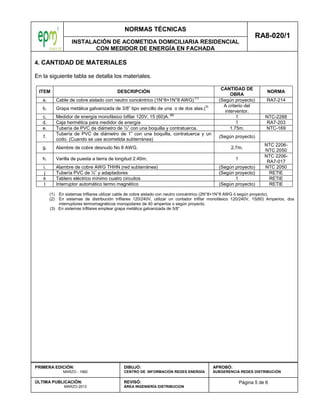

4. CANTIDAD DE MATERIALES
En la siguiente tabla se detalla los materiales.
ITEM DESCRIPCIÓN
CANTIDAD DE
OBRA
NORMA
a. Cable de cobre aislado con neutro concéntrico (1N°8+1N°8 AWG)
(1)
(Según proyecto) RA7-214
b. Grapa metálica galvanizada de 3/8” tipo sencillo de una o de dos alas.(
3) A criterio del
interventor.
c. Medidor de energía monofásico bifilar 120V, 15 (60)A.
(2)
1 NTC-2288
d. Caja hermética para medidor de energía 1 RA7-203
e. Tubería de PVC de diámetro de ½” con una boquilla y contratuerca. 1.75m. NTC-169
f.
Tubería de PVC de diámetro de 1” con una boquilla, contratuerca y un
codo. (Cuando se use acometida subterránea)
(Según proyecto)
g. Alambre de cobre desnudo No 8 AWG. 2.7m.
NTC 2206-
NTC 2050
h. Varilla de puesta a tierra de longitud 2.40m. 1
NTC 2206-
RA7-017
i. Alambre de cobre AWG THHN (red subterránea) (Según proyecto) NTC 2050
j Tubería PVC de ½” y adaptadores (Según proyecto) RETIE
k Tablero eléctrico mínimo cuatro circuitos 1 RETIE
l Interruptor automático termo magnético (Según proyecto) RETIE
(1) En sistemas trifilares utilizar cable de cobre aislado con neutro concéntrico (2N°8+1N°8 AWG ó según proyecto).
(2) En sistemas de distribución trifilares 120/240V, utilizar un contador trifilar monofásico 120/240V, 15(60) Amperios, dos
interruptores termomagnéticos monopolares de 40 amperios o según proyecto.
(3) En sistemas trifilares emplear grapa metálica galvanizada de 5/8”
NORMAS TÉCNICAS
INSTALACIÓN DE ACOMETIDA DOMICILIARIA RESIDENCIAL
CON MEDIDOR DE ENERGÍA EN FACHADA
RA8-020/1
Página 6 de 6
PRIMERA EDICIÓN:
MARZO - 1982
ÚLTIMA PUBLICACIÓN:
MARZO-2012
DIBUJÓ:
CENTRO DE INFORMACIÓN REDES ENERGÍA
REVISÓ:
ÁREA INGENIERÍA DISTRIBUCION
APROBÓ:
SUBGERENCIA REDES DISTRIBUCIÓN

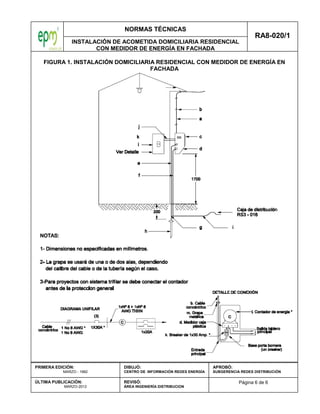

FIGURA 1. INSTALACIÓN DOMICILIARIA RESIDENCIAL CON MEDIDOR DE ENERGÍA EN
FACHADA
