Este documento resume las partes principales de una fuente de alimentación, incluyendo la transformación, rectificación, filtro y regulación. Explica que las fuentes de alimentación convierten la tensión de entrada alterna en una o más tensiones de salida y pueden ser lineales o conmutadas. También destaca que todos los equipos eléctricos y electrónicos utilizan una fuente de alimentación para proporcionar energía y que es importante que la fuente mantenga estable el voltaje de salida.

1.  Fuentes de Alimentación:
 Docente: A. de Fgta. Walter VELAZCO Vera tudela
ELECTRÓNICA DE POTENCIA

2.  Electrónica de Potencia
 Fuente de Alimentación
 Partes de una fuente de alimentación
 Conceptos básicos de una fuente de alimentación
 Usos e importancia de la fuente de alimentación
Sumario

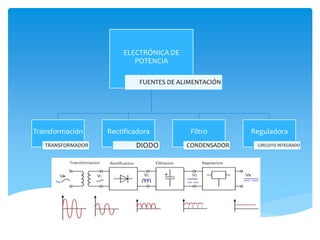

3. ELECTRÓNICA DE
POTENCIA
FUENTES DE ALIMENTACIÓN
Transformación
TRANSFORMADOR
Rectificadora
DIODO
Filtro
CONDENSADOR
Reguladora
CIRCUITO INTEGRADO

4. Fuente de
Alimentación
Dispositivo que
convierte
la tensión
alterna, en una
o varias
tensiones
Pueden
clasificarse
básicamente
como fuentes de
alimentación
lineales y
conmutadas
Todo equipo
eléctrico,
electrónico
utiliza una
fuente de
alimentación
Sus partes son:
Transformación
Rectificación
Filtro
Regulador
La fuente
debe
mantener la
tensión de
salida al
voltaje
solicitado

5. FUENTE DE
ALIMENTACION
FILTRO
POTENCIA
CORRIENTE
DIODO
VOLTAJE DE
ENTRADA
VOLTAJE DE
SALIDA
CIRCUITOS
INTEGRADO
S
ENERGIZA
CONDENSA
DORES

6. Resumen
Las fuentes de poder pueden ser lineales o conmutativas. Las
fuentes lineales siguen el esquema de transformador (reductor de
tensión), rectificador (conversión de voltaje alterno a onda
completa), filtro (conversión de onda completa a continua) y
regulación (mantenimiento del voltaje de salida ante variaciones
en la carga). Las fuentes conmutativas, en cambio, convierten la
energía eléctrica por medio de conmutación de alta frecuencia
sobre transistores de potencia. Las fuentes lineales son
típicamente de regulación ineficiente, comparadas con fuentes
conmutativas de similar potencia. Estas últimas son las más
utilizadas cuando se requiere un diseño compacto y de bajo
costo.

7. Fin de la exposición
