El documento describe el conjunto de batería de alta tensión (HV) y la unidad de control de batería del Toyota Prius. La batería HV está formada por 168 celdas de níquel/metal hidruro conectadas en serie para una tensión total de 201,6 V. Está montada en un contenedor metálico en el maletero junto con la unidad de control electrónico que monitorea la corriente, tensión y temperatura de las celdas a través de sensores.

1. TOYOTA PRIUS
CONJUNTO DE BATERÍA DE HV y
UNIDAD ELECTRÓNICA DE CONTROL
DE LA BATERÍA

2. TOYOTA PRIUS
CONJUNTO BATERÍA DE HV y UNIDAD DE CONTROL DE LA BATERÍA
Es un conjunto compacto montado en un contenedor metálico situado en el interior del
maletero, detrás del asiento trasero.

3. TOYOTA PRIUS
CONJUNTO BATERÍA DE HV y UNIDAD DE CONTROL DE LA BATERÍA

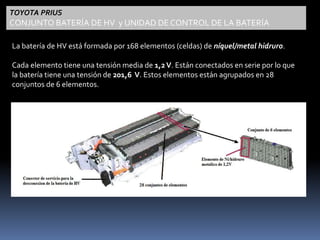

La batería de HV está formada por 168 elementos (celdas) de níquel/metal hidruro.
Cada elemento tiene una tensión media de 1,2 V. Están conectados en serie por lo que
la batería tiene una tensión de 201,6 V. Estos elementos están agrupados en 28
conjuntos de 6 elementos.

4. TOYOTA PRIUS
CONJUNTO BATERÍA DE HV y UNIDAD DE CONTROL DE LA BATERÍA

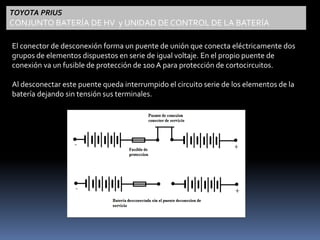

El conector de desconexión forma un puente de unión que conecta eléctricamente dos
grupos de elementos dispuestos en serie de igual voltaje. En el propio puente de
conexión va un fusible de protección de 100 A para protección de cortocircuitos.
Al desconectar este puente queda interrumpido el circuito serie de los elementos de la
batería dejando sin tensión sus terminales.

5. TOYOTA PRIUS
CONJUNTO BATERÍA DE HV y UNIDAD DE CONTROL DE LA BATERÍA
En el interior del contenedor metálico están los elementos de control de la batería y los
dispositivos de conexión.
Los elementos de conexión de la batería de HV son:
 Tres relés contactores: N1, N2 y N3
 La resistencia de protección
Los elementos de control son:
 UCE de batería
 Sensores de medición de la corriente eléctrica, sensores de temperatura de
las celdas de la batería y sensores de medición de la tensión de celdas.
La señales de estos sensores son procesadas en la UCE de la batería de HV.

6. TOYOTA PRIUS
