El acueducto de Segovia fue construido en los siglos I-II d.C. para transportar agua desde el manantial de Fuenfría, ubicado a 17 km de la ciudad, hasta la población romana en Segovia. Consiste en 166 arcos de sillería de granito distribuidos en 4 secciones, y alcanza una altura máxima de 29 metros. Su función era abastecer de agua a la ciudad, aunque hoy en día su uso es principalmente turístico.

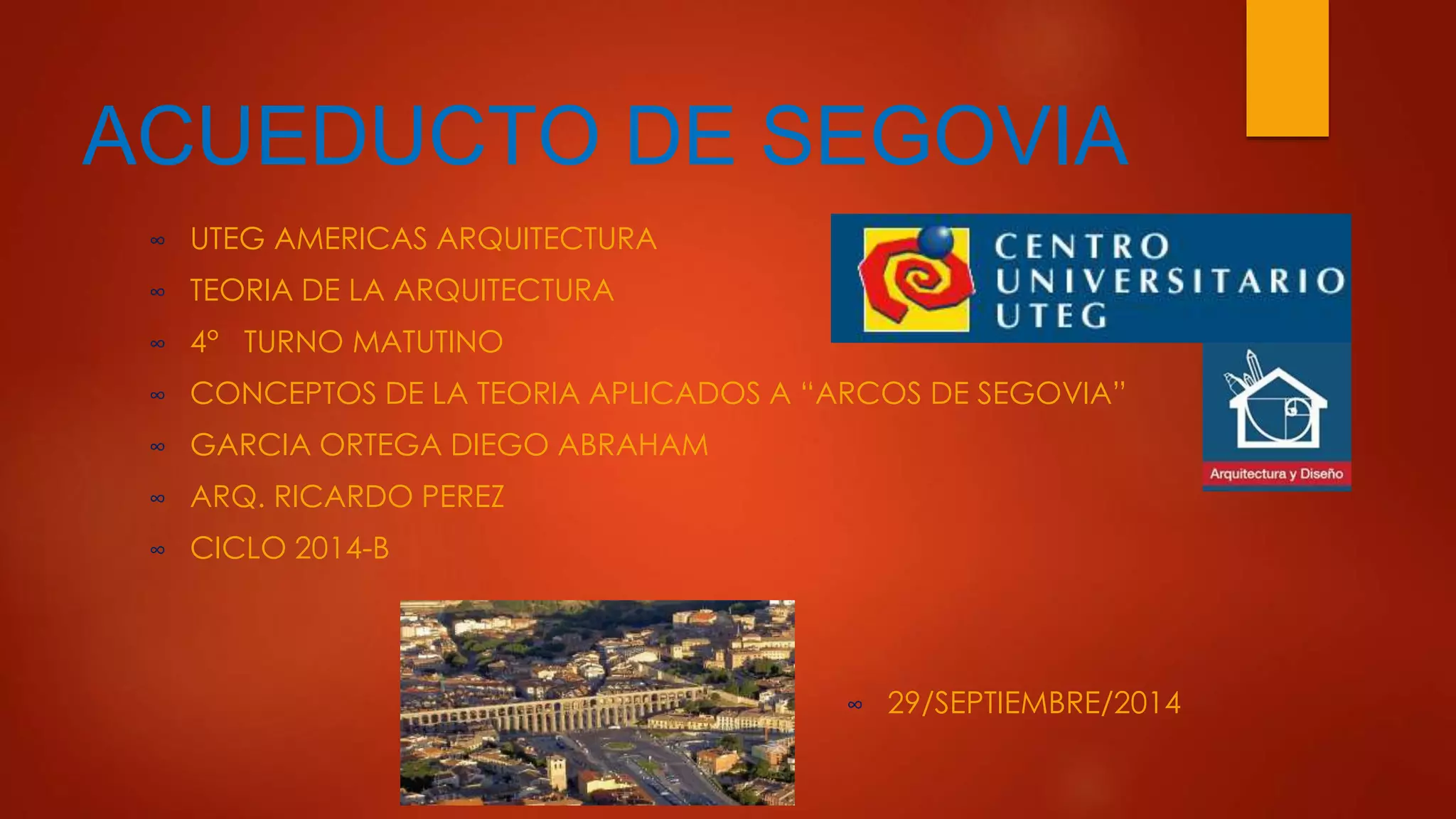

1. ACUEDUCTO DE SEGOVIA
∞ UTEG AMERICAS ARQUITECTURA
∞ TEORIA DE LA ARQUITECTURA
∞ 4° TURNO MATUTINO
∞ CONCEPTOS DE LA TEORIA APLICADOS A “ARCOS DE SEGOVIA”
∞ GARCIA ORTEGA DIEGO ABRAHAM
∞ ARQ. RICARDO PEREZ
∞ CICLO 2014-B
∞ 29/SEPTIEMBRE/2014

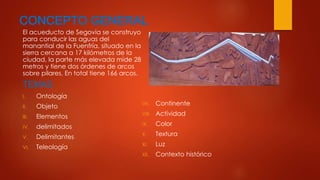

2. CONCEPTO GENERAL
El acueducto de Segovia se construyo
para conducir las aguas del
manantial de la Fuenfría, situado en la
sierra cercana a 17 kilómetros de la
ciudad, la parte más elevada mide 28
metros y tiene dos órdenes de arcos
sobre pilares, En total tiene 166 arcos.
TEMAS
I. Ontología
II. Objeto
III. Elementos
IV. delimitados
V. Delimitantes
VI. Teleología
VII. Continente
VIII. Actividad
IX. Color
X. Textura
XI. Luz
XII. Contexto histórico

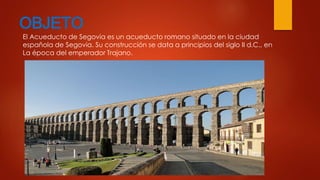

3. OBJETO
El Acueducto de Segovia es un acueducto romano situado en la ciudad
española de Segovia. Su construcción se data a principios del siglo II d.C., en
La época del emperador Trajano.

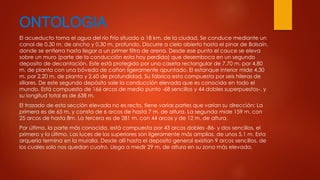

4. ONTOLOGIA
El acueducto toma el agua del río Frío situado a 18 km. de la ciudad, Se conduce mediante un
canal de 0,30 m. de ancho y 0,30 m. profundo. Discurre a cielo abierto hasta el pinar de Balsaín,
donde se entierra hasta llegar a un primer filtro de arena. Desde ese punto el cauce se eleva
sobre un muro (parte de la conducción esta hoy perdida) que desemboca en un segundo
deposito de decantación. Este está protegido por una caseta rectangular de 7,70 m. por 4,80
m. de planta con una bóveda de cañon ligeramente apuntado. El estanque interior mide 4,30
m. por 2,20 m. de planta y 2,60 de profundidad. Su fábrica esta compuesta por seis hileras de
sillares. De este segundo depósito sale la conducción elevada que es conocida en todo el
mundo. Está compuesta de 166 arcos de medio punto -68 sencillos y 44 dobles superpuestos-, y
su longitud total es de 638 m.

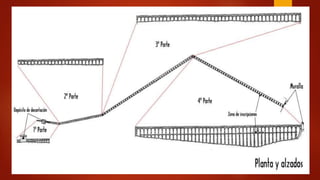

El trazado de esta sección elevada no es recto, tiene varias partes que varían su dirección: La
primera es de 65 m. y consta de 6 arcos de hasta 7 m. de altura. La segunda mide 159 m. con
25 arcos de hasta 8m. La tercera es de 281 m. con 44 arcos y de 12 m. de altura.
Por último, la parte más conocida, está compuesta por 43 arcos dobles -86- y dos sencillos, el
primero y la último. Las luces de los superiores son ligeramente más amplias, de unos 5,1 m. Esta
arquería termina en la muralla. Desde allí hasta el deposito general existían 9 arcos sencillos, de
los cuales solo nos quedan cuatro. Llega a medir 29 m. de altura en su zona más elevada.

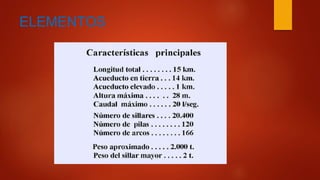

6. ELEMENTOS

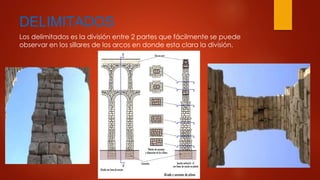

7. DELIMITADOS
Los delimitados es la división entre 2 partes que fácilmente se puede
observar en los sillares de los arcos en donde esta clara la división.

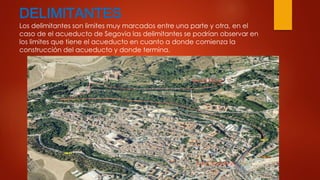

8. DELIMITANTES
Los delimitantes son limites muy marcados entre una parte y otra, en el
caso de el acueducto de Segovia las delimitantes se podrían observar en
los limites que tiene el acueducto en cuanto a donde comienza la
construcción del acueducto y donde termina.

9. TELEOLOGIA
El acueducto de Segovia se diseñó para transportar y abastecer de agua
a la población romana asentada en Segovia. Su función era transportar el
agua desde el manantial de la Fuenfría, situado en la sierra de
Guadarrama a 17km de la ciudad. Por lo que su finalidad era la de traer
agua desde la sierra hasta la población además de servir como
propaganda política ya que las obras públicas eran a menudo
subvencionadas por personajes de la política central o municipal. Si el
acueducto inicialmente abastecía de agua a la población, al crecer ésta
de una forma desmesurada, cuadruplicando actualmente a la población
del año 1900, su uso ha pasado a ser testimonial, abasteciendo
únicamente a una fuente situada en la terraza de Santa Columba sobre
el Azogue

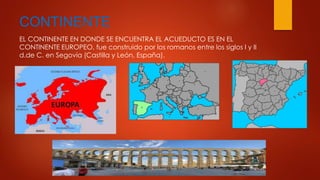

10. CONTINENTE
EL CONTINENTE EN DONDE SE ENCUENTRA EL ACUEDUCTO ES EN EL
CONTINENTE EUROPEO, fue construido por los romanos entre los siglos I y II
d.de C. en Segovia (Castilla y León, España).

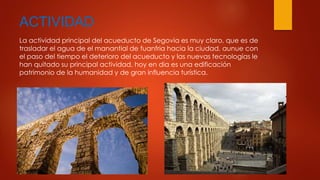

11. ACTIVIDAD
La actividad principal del acueducto de Segovia es muy claro, que es de
trasladar el agua de el manantial de fuanfria hacia la ciudad, aunue con
el paso del tiempo el deterioro del acueducto y las nuevas tecnologías le
han quitado su principal actividad, hoy en dia es una edificación
patrimonio de la humanidad y de gran influencia turística.

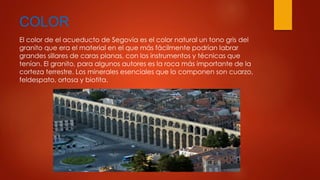

12. COLOR
El color de el acueducto de Segovia es el color natural un tono gris del
granito que era el material en el que más fácilmente podrían labrar
grandes sillares de caras planas, con los instrumentos y técnicas que
tenían. El granito, para algunos autores es la roca más importante de la
corteza terrestre. Los minerales esenciales que lo componen son cuarzo,
feldespato, ortosa y biotita.

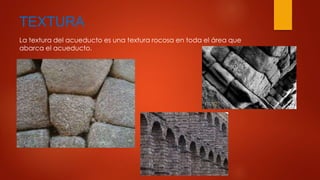

13. TEXTURA
La textura del acueducto es una textura rocosa en toda el área que
abarca el acueducto.

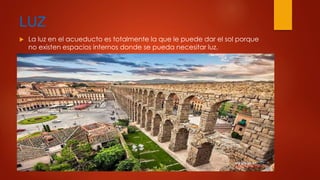

14. LUZ
 La luz en el acueducto es totalmente la que le puede dar el sol porque
no existen espacios internos donde se pueda necesitar luz.

15. MORFOLOGIA
El acueducto de Segovia tiene una forma muy singular ya que son una
constante repetición de arcos que en total son 166, los cuales están
distribuidos en 4 etapas y están elaborados con sillares de granito.

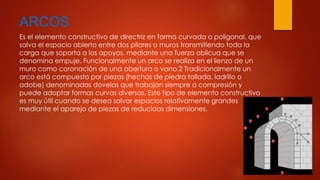

16. ARCOS
Es el elemento constructivo de directriz en forma curvada o poligonal, que
salva el espacio abierto entre dos pilares o muros transmitiendo toda la
carga que soporta a los apoyos, mediante una fuerza oblicua que se
denomina empuje. Funcionalmente un arco se realiza en el lienzo de un
muro como coronación de una abertura o vano.2 Tradicionalmente un
arco está compuesto por piezas (hechas de piedra tallada, ladrillo o
adobe) denominadas dovelas que trabajan siempre a compresión y
puede adoptar formas curvas diversas. Este tipo de elemento constructivo
es muy útil cuando se desea salvar espacios relativamente grandes
mediante el aparejo de piezas de reducidas dimensiones.
