1. CUBIERTAS ABOVEDADAS III/ BÓVEDAS de ARISTA y de CRUCERÍA BÓVEDAS y CÚPULAS NERVADAS

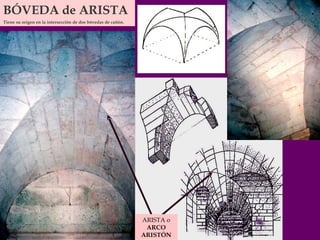

2. BÓVEDA de ARISTA Tiene su origen en la intersección de dos bóvedas de cañón. ARISTA o ARCO ARISTÓN

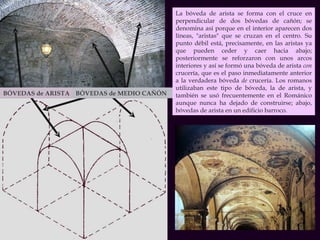

3. BÓVEDAS de ARISTA BÓVEDAS de MEDIO CAÑÓN La bóveda de arista se forma con el cruce en perpendicular de dos bóvedas de cañón; se denomina así porque en el interior aparecen dos líneas, "aristas" que se cruzan en el centro. Su punto débil está, precisamente, en las aristas ya que pueden ceder y caer hacia abajo; posteriormente se reforzaron con unos arcos interiores y así se formó una bóveda de arista con crucería, que es el paso inmediatamente anterior a la verdadera bóveda de crucería. Los romanos utilizaban este tipo de bóveda, la de arista, y también se usó frecuentemente en el Románico aunque nunca ha dejado de construirse; abajo, bóvedas de arista en un edificio barroco.

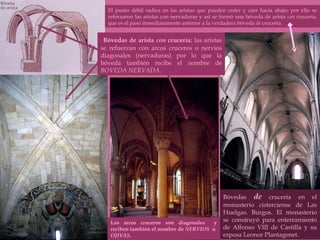

4. Bóvedas de crucería en el monasterio cisterciense de Las Huelgas. Burgos. El monasterio se construyó para enterramiento de Alfonso VIII de Castilla y su esposa Leonor Plantagenet. Los arcos cruceros son diagonales y reciben también el nombre de NERVIOS u OJIVAS . El punto débil radica en las aristas que pueden ceder y caer hacia abajo; por ello se reforzaron las aristas con nervaduras y así se formó una bóveda de arista con crucería, que es el paso inmediatamente anterior a la verdadera bóveda de crucería. Bóvedas de arista con crucería ; las aristas se refuerzan con arcos cruceros o nervios diagonales (nervaduras) por lo que la bóveda también recibe el nombre de BOVEDA NERVADA .

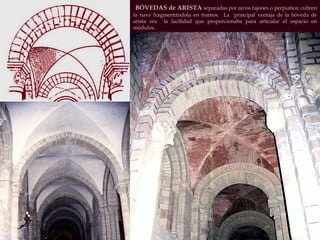

5. BÓVEDAS de ARISTA separadas por arcos fajones o perpiaños; cubren la nave fragmentándola en tramos. La principal ventaja de la bóveda de arista era la facilidad que proporcionaba para articular el espacio en módulos.

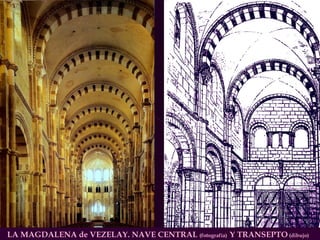

6. LA MAGDALENA de VEZELAY. NAVE CENTRAL (fotografía) Y TRANSEPTO (dibujo)

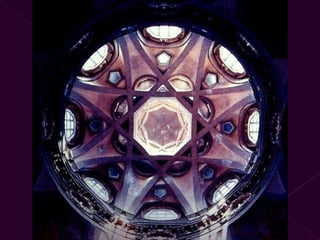

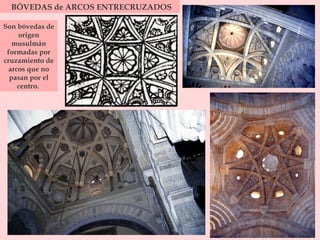

7. Son bóvedas de origen musulmán formadas por cruzamiento de arcos que no pasan por el centro. BÓVEDAS de ARCOS ENTRECRUZADOS

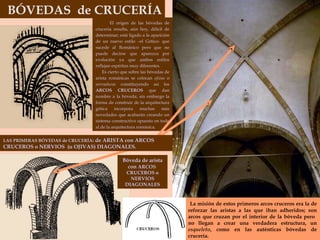

9. BÓVEDAS de CRUCERÍA El origen de las bóvedas de crucería resulta, aún hoy, difícil de determinar; está ligado a la aparición de un nuevo estilo –el Gótico- que sucede al Románico pero que no puede decirse que aparezca por evolución ya que ambos estilos reflejan espíritus muy diferentes. Es cierto que sobre las bóvedas de arista románicas se colocan ojivas o nervaduras constituyendo así los ARCOS CRUCEROS que dan nombre a la bóveda; sin embargo la forma de construir de la arquitectura gótica incorpora muchas más novedades que acabarán creando un sistema constructivo opuesto en todo al de la arquitectura románica. LAS PRIMERAS BÓVEDAS de CRUCERÍA : de ARISTA con ARCOS CRUCEROS o NERVIOS (u OJIVAS) DIAGONALES. La misión de estos primeros arcos cruceros era la de reforzar las aristas a las que iban adheridos; son arcos que cruzan por el interior de la bóveda pero no llegan a crear una verdadera estructura, un esqueleto , como en las auténticas bóvedas de crucería. Bóveda de arista con ARCOS CRUCEROS o NERVIOS DIAGONALES

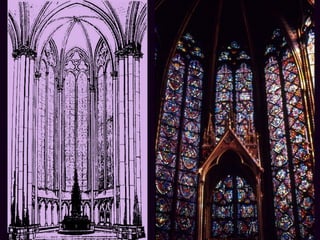

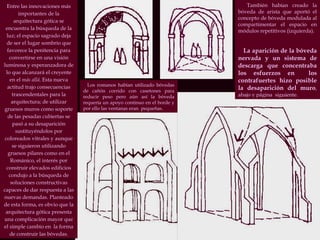

10. Entre las innovaciones más importantes de la arquitectura gótica se encuentra la búsqueda de la luz; el espacio sagrado deja de ser el lugar sombrío que favorece la penitencia para convertirse en una visión luminosa y esperanzadora de lo que alcanzará el creyente en el más allá . Esta nueva actitud trajo consecuencias trascendentales para la arquitectura; de utilizar gruesos muros como soporte de las pesadas cubiertas se pasó a su desaparición sustituyéndolos por coloreados vitrales y aunque se siguieron utilizando gruesos pilares como en el Románico, el interés por construir elevados edificios condujo a la búsqueda de soluciones constructivas capaces de dar respuesta a las nuevas demandas. Planteado de esta forma, es obvio que la arquitectura gótica presenta una complicación mayor que el simple cambio en la forma de construir las bóvedas. Los romanos habían utilizado bóvedas de cañón corrido con casetones para reducir peso pero aún así la bóveda requería un apoyo continuo en el borde y por ello las ventanas eran pequeñas. También habían creado la bóveda de arista que aportó el concepto de bóveda modulada al compartimentar el espacio en módulos repetitivos (izquierda). La aparición de la bóveda nervada y un sistema de descarga que concentraba los esfuerzos en los contrafuertes hizo posible la desaparición del muro , abajo y página siguiente.

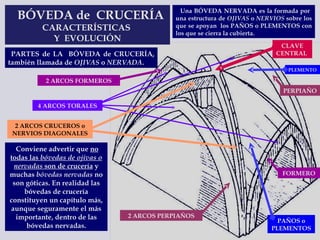

12. BÓVEDA de CRUCERÍA CARACTERÍSTICAS Y EVOLUCIÓN Conviene advertir que no todas las bóvedas de ojivas o nervadas son de crucería y muchas bóvedas nervadas no son góticas. En realidad las bóvedas de crucería constituyen un capítulo más, aunque seguramente el más importante, dentro de las bóvedas nervadas. Una BÓVEDA NERVADA es la formada por una estructura de OJIVAS o NERVIOS sobre los que se apoyan los PAÑOS o PLEMENTOS con los que se cierra la cubierta. 2 ARCOS PERPIAÑOS PAÑOS o PLEMENTOS CLAVE CENTRAL 4 ARCOS TORALES 2 ARCOS CRUCEROS o NERVIOS DIAGONALES PARTES de LA BÓVEDA de CRUCERÍA, también llamada de OJIVAS o NERVADA . PLEMENTO PERPIAÑO FORMERO 2 ARCOS FORMEROS

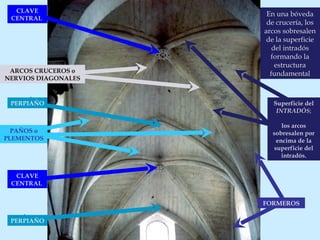

13. En una bóveda de crucería, los arcos sobresalen de la superficie del intradós formando la estructura fundamental Superficie del INTRADÓS ; los arcos sobresalen por encima de la superficie del intradós. ARCOS CRUCEROS o NERVIOS DIAGONALES CLAVE CENTRAL CLAVE CENTRAL PERPIAÑO PERPIAÑO FORMEROS PAÑOS o PLEMENTOS

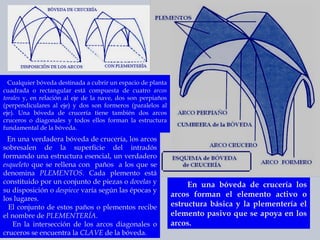

14. Cualquier bóveda destinada a cubrir un espacio de planta cuadrada o rectangular está compuesta de cuatro arcos torales y, en relación al eje de la nave, dos son perpiaños (perpendiculares al eje) y dos son formeros (paralelos al eje). Una bóveda de crucería tiene también dos arcos cruceros o diagonales y todos ellos forman la estructura fundamental de la bóveda. En una verdadera bóveda de crucería, los arcos sobresalen de la superficie del intradós formando una estructura esencial, un verdadero esqueleto que se rellena con paños a los que se denomina PLEMENTOS . Cada plemento está constituido por un conjunto de piezas o dovelas y su disposición o despiece varía según las épocas y los lugares. El conjunto de estos paños o plementos recibe el nombre de PLEMENTERÍA . En la intersección de los arcos diagonales o cruceros se encuentra la CLAVE de la bóveda. En una bóveda de crucería los arcos forman el elemento activo o estructura básica y la plementería el elemento pasivo que se apoya en los arcos.

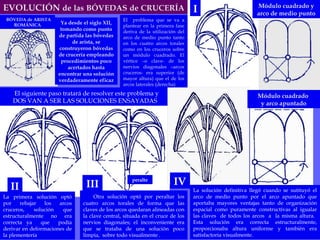

15. BÓVEDA de ARISTA ROMÁNICA El problema que se va a plantear en la primera fase deriva de la utilización del arco de medio punto tanto en los cuatro arcos torales como en los cruceros sobre un módulo cuadrado. El vértice –o clave- de los nervios diagonales –arcos cruceros- era superior (de mayor altura) que el de los arcos laterales (derecha) Ya desde el siglo XII, tomando como punto de partida las bóvedas de arista, se construyeron bóvedas de crucería empleando procedimientos poco acertados hasta encontrar una solución verdaderamente eficaz I II La primera solución optó por rebajar los arcos cruceros, solución que estructuralmente no era correcta ya que podía derivar en deformaciones de la plementería III peralte El siguiente paso tratará de resolver este problema y DOS VAN A SER LAS SOLUCIONES ENSAYADAS IV La solución definitiva llegó cuando se sutituyó el arco de medio punto por el arco apuntado que aportaba mayores ventajas tanto de organización espacial como puramente constructivas al igualar las claves de todos los arcos a la misma altura. Esta solución era correcta estructuralmente, proporcionaba altura uniforme y también era satisfactoria visualmente. Otra solución optó por peraltar los cuatro arcos torales de forma que las claves de los arcos quedaran alineadas con la clave central, situada en el cruce de los nervios diagonales; el inconveniente era que se trataba de una solución poco limpia, sobre todo visualmente . EVOLUCIÓN de las BÓVEDAS de CRUCERÍA Módulo cuadrado y arco apuntado Módulo cuadrado y arco de medio punto

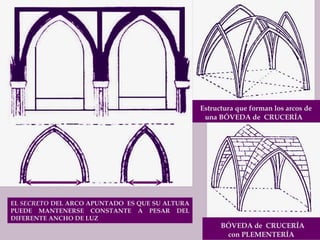

16. BÓVEDA de CRUCERÍA con PLEMENTERÍA Estructura que forman los arcos de una BÓVEDA de CRUCERÍA EL SECRETO DEL ARCO APUNTADO ES QUE SU ALTURA PUEDE MANTENERSE CONSTANTE A PESAR DEL DIFERENTE ANCHO DE LUZ

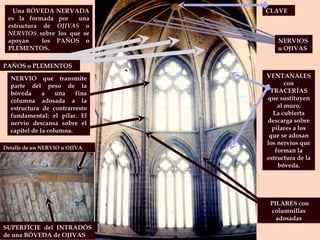

17. Una BÓVEDA NERVADA es la formada por una estructura de OJIVAS o NERVIOS sobre los que se apoyan los PAÑOS o PLEMENTOS. PAÑOS o PLEMENTOS NERVIOS u OJIVAS CLAVE VENTANALES con TRACERÍAS que sustituyen al muro. La cubierta descarga sobre pilares a los que se adosan los nervios que forman la estructura de la bóveda. PILARES con columnillas adosadas NERVIO que transmite parte del peso de la bóveda a una fina columna adosada a la estructura de contrarresto fundamental: el pilar. El nervio descansa sobre el capitel de la columna. Detalle de un NERVIO u OJIVA SUPERFICIE del INTRADÓS de una BÓVEDA de OJIVAS

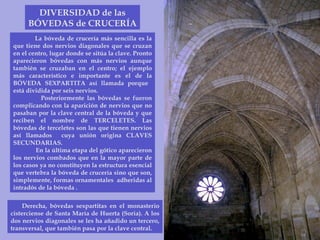

18. DIVERSIDAD de las BÓVEDAS de CRUCERÍA La bóveda de crucería más sencilla es la que tiene dos nervios diagonales que se cruzan en el centro, lugar donde se sitúa la clave. Pronto aparecieron bóvedas con más nervios aunque también se cruzaban en el centro; el ejemplo más característico e importante es el de la BÓVEDA SEXPARTITA así llamada porque está dividida por seis nervios. Posteriormente las bóvedas se fueron complicando con la aparición de nervios que no pasaban por la clave central de la bóveda y que reciben el nombre de TERCELETES. Las bóvedas de terceletes son las que tienen nervios así llamados cuya unión origina CLAVES SECUNDARIAS. En la última etapa del gótico aparecieron los nervios combados que en la mayor parte de los casos ya no constituyen la estructura esencial que vertebra la bóveda de crucería sino que son, simplemente, formas ornamentales adheridas al intradós de la bóveda . Derecha, bóvedas sexpartitas en el monasterio cisterciense de Santa María de Huerta (Soria). A los dos nervios diagonales se les ha añadido un tercero, transversal, que también pasa por la clave central.

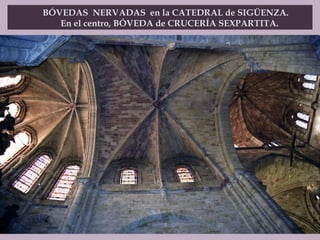

19. BÓVEDAS NERVADAS en la CATEDRAL de SIGÜENZA. En el centro, BÓVEDA de CRUCERÍA SEXPARTITA.

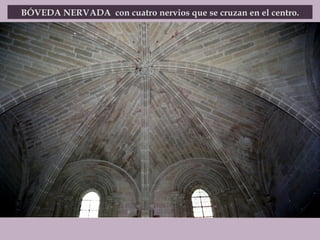

20. BÓVEDA NERVADA con cuatro nervios que se cruzan en el centro.

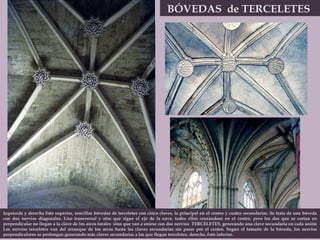

21. BÓVEDAS de TERCELETES Izquierda y derecha foto superior, sencillas bóvedas de terceletes con cinco claves, la principal en el centro y cuatro secundarias. Se trata de una bóveda con dos nervios diagonales. Uno transversal y otro que sigue el eje de la nave, todos ellos cruzándose en el centro, pero los dos que se cortan en perpendicular no llegan a la clave de los arcos torales sino que van a unirse con dos nervios TERCELETES, generando una clave secundaria en cada unión Los nervios terceletes van del arranque de los arcos hasta las claves secundarias sin pasar por el centro. Según el tamaño de la bóveda, los nervios perpendiculares se prolongan generando más claves secundarias a las que llegan terceletes, derecha, foto inferior.

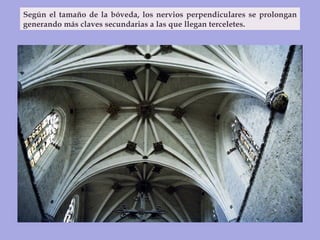

22. Según el tamaño de la bóveda, los nervios perpendiculares se prolongan generando más claves secundarias a las que llegan terceletes.

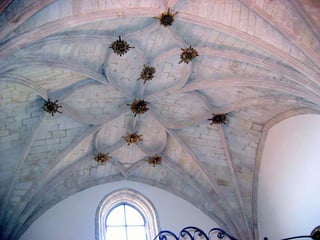

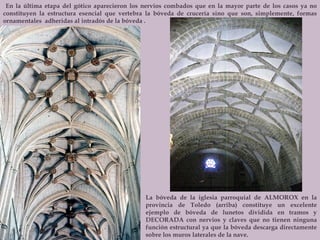

24. En la última etapa del gótico aparecieron los nervios combados que en la mayor parte de los casos ya no constituyen la estructura esencial que vertebra la bóveda de crucería sino que son, simplemente, formas ornamentales adheridas al intradós de la bóveda . La bóveda de la iglesia parroquial de ALMOROX en la provincia de Toledo (arriba) constituye un excelente ejemplo de bóveda de lunetos dividida en tramos y DECORADA con nervios y claves que no tienen ninguna función estructural ya que la bóveda descarga directamente sobre los muros laterales de la nave.

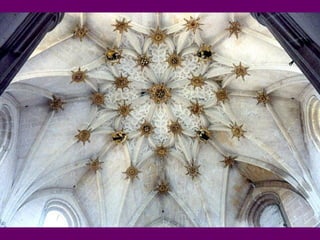

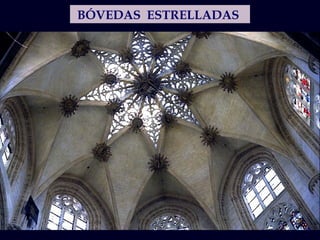

25. BÓVEDAS ESTRELLADAS

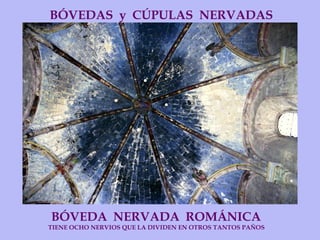

27. BÓVEDAS y CÚPULAS NERVADAS BÓVEDA NERVADA ROMÁNICA TIENE OCHO NERVIOS QUE LA DIVIDEN EN OTROS TANTOS PAÑOS

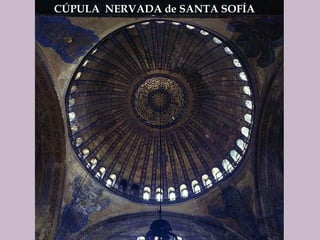

28. CÚPULA NERVADA de SANTA SOFÍA

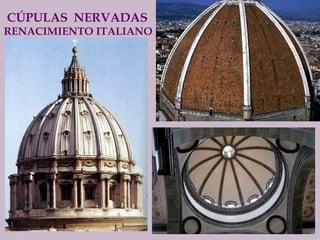

29. CÚPULAS NERVADAS RENACIMIENTO ITALIANO
