1. ACÚSTICA

2.  El sonido, en física, es cualquier
fenómeno que involucre la
PROPAGACIÓN EN FORMA DE
ONDAS ELÁSTICAS
 generalmente a través de un fluido que
esté generando el movimiento
vibratorio de un cuerpo.
ACÚSTICA
¿QUÉ ES EL SONIDO?

3.  El sonido que perciben los humanos consiste en ondas sonoras que
producen oscilaciones de la presión del aire
 que son convertidas en ondas mecánicas en el oído humano y percibidas
por el cerebro
 La propagación del sonido es similar en los fluidos, donde el sonido
toma la forma de fluctuaciones de presión.
ACÚSTICA

4. ACÚSTICA
AIRE - AGUA - SÓLIDOS
 Se llama MEDIO DE TRANSMISIÓN de sonido al medio físico donde se
puede producir la transmisión sónica

5. ACÚSTICA
• El sonido viaja por el espacio como onda sonora gracias al
movimiento en cadena que genera entre partículas.
PARTÍCULAS ONDAS SONORAS MEDIO

6. ACÚSTICA
Es la POTENCIA con la que se transmite la
onda sonora que viaja por el espacio.
• Esta cualidad la medimos con el
sonómetro y los resultados se expresan
en decibelios (dB) en honor al científico e
inventor Alexander Graham Bell
• La velocidad del sonido es de 340 m/s
CUALIDADES del sonido:
ACÚSTICA + CUALIDADES DEL SONIDO
* INTENSIDAD
- MICRÓFONO - UNIDAD DE LECTURA
- CIRCUITO QUE PROCESA LA SEÑAL

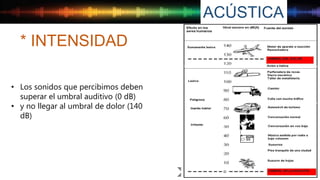

7. ACÚSTICA
• Los sonidos que percibimos deben
superar el umbral auditivo (0 dB)
• y no llegar al umbral de dolor (140
dB)
ACÚSTICA + CUALIDADES DEL SONIDO
* INTENSIDAD

8. ACÚSTICA
ACÚSTICA + CUALIDADES DEL SONIDO
* TONO Y FRECUENCIA
EL TONO es la propiedad del sonido que
caracteriza al mismo en graves y agudos
LA FRECUENCIA es la cantidad de
veces que se repiten las
ondulaciones sonoras
Se mide en Hercios ( HZ)

9. ACÚSTICA
ACÚSTICA + CUALIDADES DEL SONIDO
* TONO Y FRECUENCIA

10. ACÚSTICA
ACÚSTICA + CUALIDADES DEL SONIDO
* TIMBRE
es la cualidad del sonido que
permite diferenciar una misma nota
en diferentes instrumentos
• es la cualidad que nos indica QUÉ
o QUIÉN produce el sonido
• El timbre de voz de cada persona
es tan único como sus huellas
dactilares

11. ACÚSTICA
CUALIDADES del sonido:
* INTENSIDAD
* TONO Y FRECUENCIA
* TIMBRE
POTENCIA / VELOCIDAD
PROPIEDAD: GRAVE/AGUDO
CANTIDAD DE VECES
ACÚSTICA + CUALIDADES DEL SONIDO
DIFERENCIA LA FUENTE

12. ACÚSTICA
FENÓMENOS del sonido:
ACÚSTICA + FENÓMENOS DEL SONIDO
* ABSORCIÓN
La onda sonora es absorbida CUANDO NO
SE REFLEJA
• ES la RELACIÓN entre la energía
absorbida por el material y la reflejada
por el mismo
• Ningún material ni medio es
completamente OPACO

13. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO
* ABSORCIÓN Original
Teatro sin materiales
absorbentes
Teatro con materiales
absorbentes

14. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO
* REFLEXIÓN
CAMBIO DE DIRECCIÓN de una onda de
sonido cuando encuentra un obstáculo
• se da cuando las ondas sonoras chocan
contra una pared rígida

15. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO
se produce cuando el sonido PASA
DE UN MEDIO A OTRO y como
consecuencia CAMBIA DE
DIRECCIÓN Y VELOCIDAD
* REFRACCIÓN o DIFRACCIÓN

16. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO

17. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO
* REVERBERACIÓN
Es un FENÓMENO DERIVADO DE LA
REFLEXIÓN DEL SONIDO
• Consiste en una ligera PROLONGACIÓN
DEL SONIDO
• Estas ondas reflejadas sufrirán un retardo
no superior a 0,1 s

18. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO
* REVERBERACIÓN
Original
Reverberación

19. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO
* ECO
Es un FENÓMENO DERIVADO DE LA REFLEXIÓN DEL
SONIDO
• La sensación del sonido PERDURA 1/10 segundos
• La onda sonora choca contra un objeto, el sonido real y el
reflejado se oyen superpuestos ( REVERBERANCIA)
• Si en cambio el observador está a 20 METROS del objeto
se producirá ECO ya que sólo se percibirá el SONIDO
REFLEJADO
• PARA QUE SE PRODUZCA DEBE HABER DISTANCIA
ENTRE EL OBSERVADOR Y LA SUPERFICIE
• 340 m/s , 1/10 s = 34m ( 17 m de ida 17 m de vuelta)

20. ACÚSTICA
ACÚSTICA + FENÓMENOS DEL SONIDO
* INTERFERENCIA
 Se produce cuando MÚLTIPLES
ONDAS se propagan en el MISMO
MEDIO ¨y se “destruyen”
 La palabra destrucción, en este caso,
debe entenderse en el sentido de que
las ondas cambian de forma al unirse
con otras
 después de la interferencia
normalmente vuelven a ser las mismas
ondas con la misma frecuencia

21. ACÚSTICA
* INTERFERENCIA
Original
Interferencias
ACÚSTICA + FENÓMENOS DEL SONIDO

22. ACÚSTICA
ACÚSTICA + RUIDO
¿qué es el RUIDO?
 Es el CONTAMINANTE AMBIENTAL
que se presenta de manera persistente
en el ambiente humano
 Puede ser MOLESTO y PERJUDICAR a la
SALUD ocasionando PERTURBACIONES

23. ACÚSTICA
ACÚSTICA + RUIDO
• Se mide en DECIBELES
(Db)
• El umbral de dolor es a
los 140 decibeles

24. ACÚSTICA
ACÚSTICA + RUIDO
CONTAMINACIÓN AUDITIVA
Contaminación auditiva es el exceso de ruido que
altera las condiciones normales de una zona
• No se ACUMULA, TRASLADA O MANTIENE EN
EL TIEMPO

25. ACÚSTICA + RUIDO
ACÚSTICA
PRINCIPALES CAUSAS:
• TRANSPORTE/TRÁNSITO
• CONSTRUCCIÓN
• INDUSTRIAS
• MÚSICA CONCIERTOS /FIESTAS

26. ACÚSTICA
ACÚSTICA + RUIDO
TRASTORNOS QUE PRODUCE LA CONTAMINACIÓN ACÚSTICA
PSICOLÓGICOS
FISIOLÓGICOS
• INSOMNIO
• ESTRÉS
• TRASTORNO DE LA
PERSONALIDAD
• FALTA DE DESEO
SEXUAL
• AISLAMIENTO SOCIAL

27. ACÚSTICA
¿CÓMO SE ELIMINA LA CONTAMINACION AUDITIVA??
ACÚSTICA + RUIDO
• Mapas acústicos
• Protección personalizada
• Materiales absorbentes
• Barreras acústicas
• Aislamientos
• Casillas sonoamortiguadoras

28. ACÚSTICA
ACÚSTICA + RUIDO
ACUSTIZAR AL EXTREMO:
AISLAR TOTAL Y COMPLETAMENTE UN RECINTO DE SONIDOS EXTERNOS
ESTUDIOS DE GRABACIÓN ESTUDIOS DE RADIO

29. ACÚSTICA
ACÚSTICA + RUIDO
SALAS DE CINE Y AUDITORIOS ESTUDIOS DE TELEVISIÓN

30. ACÚSTICA
ACÚSTICA + MATERIALES
MATERIALES ACÚSTICOS
¿ CÓMO TRABAJAN?
• REFLEXIÓN
• TRANSMISIÓN
• ABSORCIÓN

31. ACÚSTICA
Se denominan materiales acústicos a los que tienen
PROPIEDADES ESPECÍFICAS por las que se les utiliza
habitualmente en las soluciones constructivas de la acústica
LA ABSORCIÓN ACÚSTICA es la característica de un producto o
sistema, por la cual se mide la capacidad de absorber la energía
acústica incidente sobre el mismo, permitiendo que se refleje
solo una parte de ella
MATERIALES ACÚSTICOS
ACÚSTICA + MATERIALES

32. ACÚSTICA
MATERIALES ACÚSTICOS
ACÚSTICA + MATERIALES
LANA DE VIDRIO PANELES ACÚSTICOS
FONOABSORBENTES
PANELES ACÚSTICOS
ACUSTIKELL

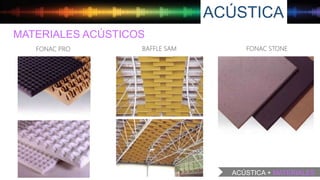

33. MATERIALES ACÚSTICOS
ACÚSTICA
ACÚSTICA + MATERIALES
FONAC PRO FONAC STONEBAFFLE SAM

34. ACÚSTICA
ACÚSTICA + MATERIALES
MATERIALES ACÚSTICOS
PANELES ENTELADOS PANELES DE MADERA PANELES METÁLICOS

35. ACÚSTICA
ACÚSTICA + MATERIALES
PANELES DECORATIVOS
DE ALTA ABSORCIÓN
MATERIALES ACÚSTICOS
PANELES FONOABSORBENTES
TOPACUSTIK
