Este documento describe cómo agregar un nuevo componente personalizado a la librería de EAGLE. Explica los pasos para crear el símbolo y el empaquetado del componente, como dibujar formas, agregar pines y pads, y conectar el símbolo con el empaquetado. Una vez creado, el nuevo componente estará disponible para ser agregado a esquemáticos y placas.

1. Agregando un Componente
con EAGLE
meneses-2013

2. Agregando un Componente con
EAGLE
 Con click derecho sobre las librerías en el
panel de control de EAGLE
 Se selecciona EDIT
 En el editor que es lanzado iniciamos
creando el SYMBOL

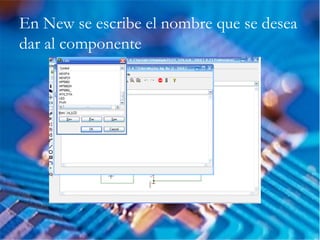

3. En New se escribe el nombre que se desea
dar al componente

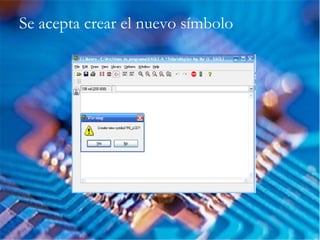

4. Se acepta crear el nuevo símbolo

5. Vamos a crear un LCD de 2 líneas, comenzamos con
un rectángulo con “Wire"

6. Con “pin” agrego los pines

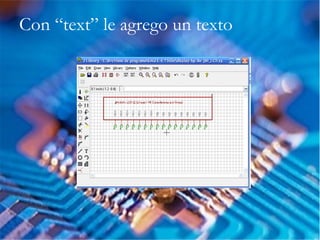

7. Con “text” le agrego un texto

8. Ahora procedo a crear el “package”, es
decir, lo que saldrá en el board

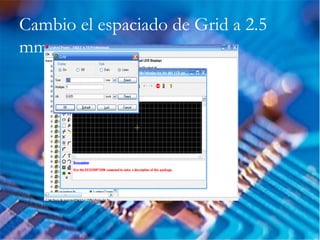

9. Cambio el espaciado de Grid a 2.5
mm

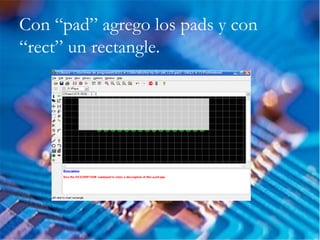

10. Con “pad” agrego los pads y con
“rect” un rectangle.

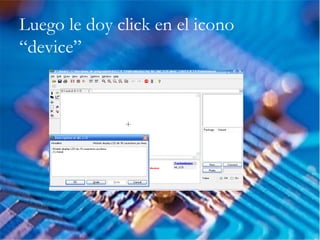

11. Luego le doy click en el icono
“device”

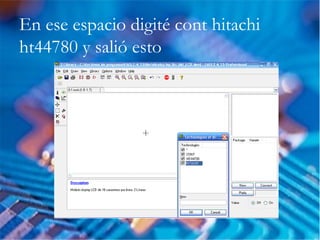

12. En ese espacio digité cont hitachi
ht44780 y salió esto

13. Con New me sale la lista de los
packages

14. Con “add”, saco el símbolo para el
package

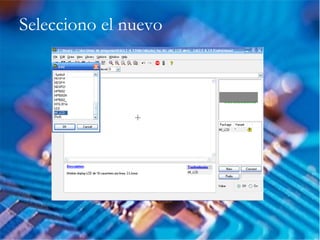

15. Selecciono el nuevo

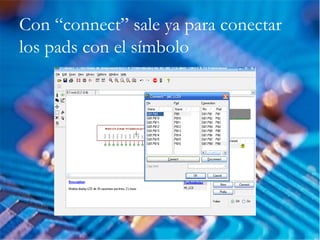

16. Con “connect” sale ya para conectar
los pads con el símbolo

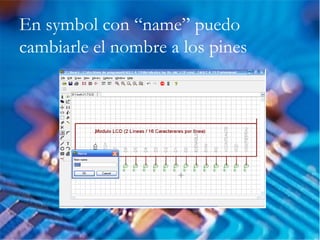

17. En symbol con “name” puedo
cambiarle el nombre a los pines

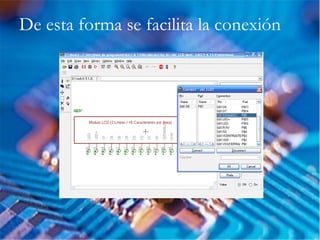

18. De esta forma se facilita la conexión

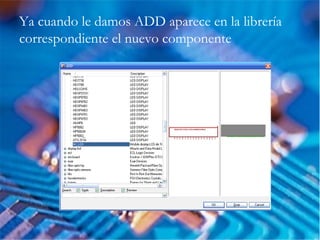

19. Ya cuando le damos ADD aparece en la librería
correspondiente el nuevo componente

20. Y se pueden agregar al esquemático
normalmente

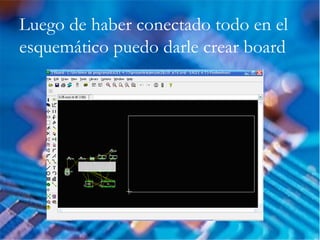

21. Luego de haber conectado todo en el
esquemático puedo darle crear board

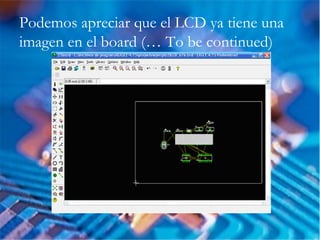

22. Podemos apreciar que el LCD ya tiene una
imagen en el board (… To be continued)
