1. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
Plataforma móvil para
monitoreo remoto con
transmisión de video
Tavo Meneses
Hugo Zuluaga
Colombianos

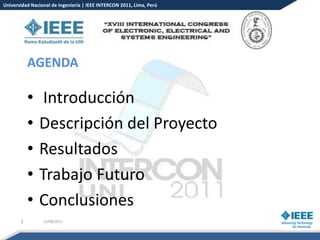

2. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
AGENDA
• Introducción
• Descripción del Proyecto
• Resultados
• Trabajo Futuro
• Conclusiones
2 15/08/2012

3. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
INTRODUCCIÓN
Las plataformas móviles para
aplicaciones de robótica, a nivel
recreativo o experimental, utilizadas
para el monitoreo de entornos que
revistan cierto interés por propósitos
de exploración, han ganado mucha
popularidad en las últimas décadas.
3 15/08/2012

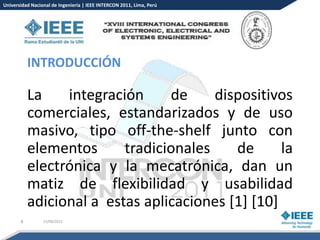

4. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
INTRODUCCIÓN
La integración de dispositivos
comerciales, estandarizados y de uso
masivo, tipo off-the-shelf junto con
elementos tradicionales de la
electrónica y la mecatrónica, dan un
matiz de flexibilidad y usabilidad
adicional a estas aplicaciones [1] [10]
4 15/08/2012

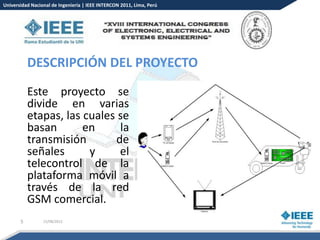

5. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
DESCRIPCIÓN DEL PROYECTO
Este proyecto se
divide en varias
etapas, las cuales se
basan en la
transmisión de
señales y el
telecontrol de la
plataforma móvil a
través de la red
GSM comercial.
5 15/08/2012

6. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
DESCRIPCIÓN DEL PROYECTO
La plataforma móvil posee una rueda “loca”
ubicada en la parte delantera. La tracción se logra
mediante dos motores de corriente continua
acoplados a cajas reductoras para lograr mayor
torque. Alternando el apagado de estos motores se
realizan los giros a la derecha e izquierda.
Adicionalmente se adecuado un puente H para
lograr la inversión de giro y los desplazamientos
adelante y atrás.
6 15/08/2012

7. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

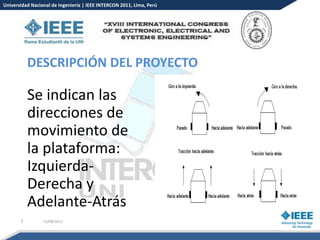

DESCRIPCIÓN DEL PROYECTO
Se indican las
direcciones de
movimiento de
la plataforma:
Izquierda-
Derecha y
Adelante-Atrás
7 15/08/2012

8. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
DESCRIPCIÓN DEL PROYECTO

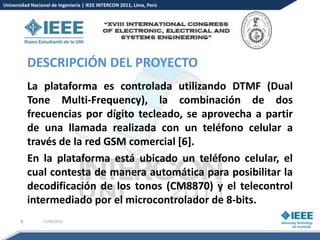

La plataforma es controlada utilizando DTMF (Dual
Tone Multi-Frequency), la combinación de dos
frecuencias por dígito tecleado, se aprovecha a partir
de una llamada realizada con un teléfono celular a
través de la red GSM comercial [6].
En la plataforma está ubicado un teléfono celular, el
cual contesta de manera automática para posibilitar la
decodificación de los tonos (CM8870) y el telecontrol
intermediado por el microcontrolador de 8-bits.
8 15/08/2012

9. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
DESCRIPCIÓN DEL PROYECTO

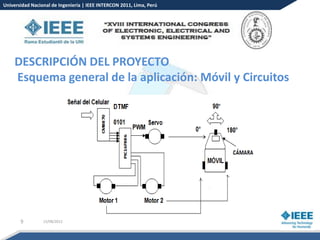

Esquema general de la aplicación: Móvil y Circuitos
9 15/08/2012

10. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

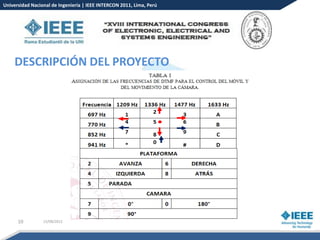

DESCRIPCIÓN DEL PROYECTO
10 15/08/2012

11. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

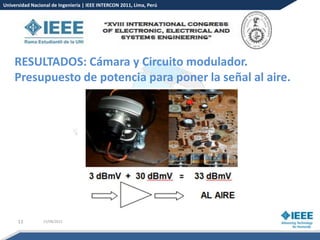

RESULTADOS: Cámara y Circuito modulador.
Presupuesto de potencia para poner la señal al aire.
11 15/08/2012

12. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

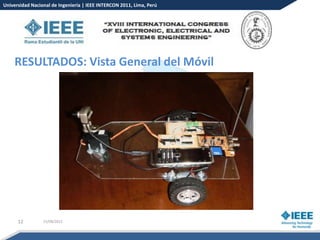

RESULTADOS: Vista General del Móvil
12 15/08/2012

13. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

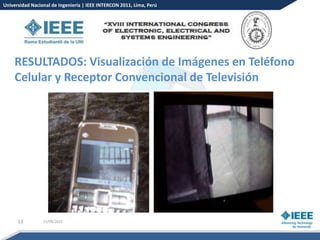

RESULTADOS: Visualización de Imágenes en Teléfono
Celular y Receptor Convencional de Televisión
13 15/08/2012

14. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
TRABAJO FUTURO
Se está
trabajando en la
puesta a punto
de la función de
detección de
metales ubicados
a nivel superficial
14 15/08/2012

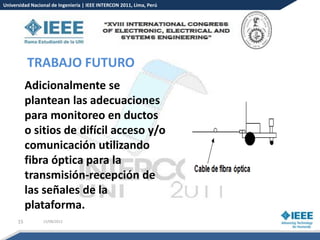

15. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú
TRABAJO FUTURO
Adicionalmente se
plantean las adecuaciones
para monitoreo en ductos
o sitios de difícil acceso y/o
comunicación utilizando
fibra óptica para la
transmisión-recepción de
las señales de la
plataforma.
15 15/08/2012

16. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

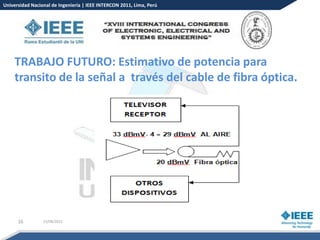

TRABAJO FUTURO: Estimativo de potencia para
transito de la señal a través del cable de fibra óptica.
16 15/08/2012

17. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

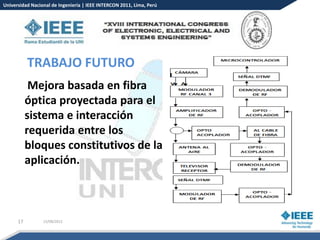

TRABAJO FUTURO
Mejora basada en fibra
óptica proyectada para el
sistema e interacción
requerida entre los
bloques constitutivos de la
aplicación.
17 15/08/2012

18. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

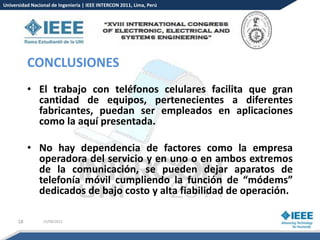

CONCLUSIONES
• El trabajo con teléfonos celulares facilita que gran
cantidad de equipos, pertenecientes a diferentes
fabricantes, puedan ser empleados en aplicaciones
como la aquí presentada.
• No hay dependencia de factores como la empresa
operadora del servicio y en uno o en ambos extremos
de la comunicación, se pueden dejar aparatos de
telefonía móvil cumpliendo la función de “módems”
dedicados de bajo costo y alta fiabilidad de operación.
18 15/08/2012

19. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

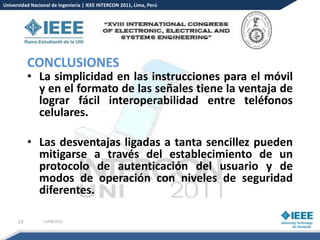

CONCLUSIONES
• La simplicidad en las instrucciones para el móvil
y en el formato de las señales tiene la ventaja de
lograr fácil interoperabilidad entre teléfonos
celulares.
• Las desventajas ligadas a tanta sencillez pueden
mitigarse a través del establecimiento de un
protocolo de autenticación del usuario y de
modos de operación con niveles de seguridad
diferentes.
19 15/08/2012

20. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

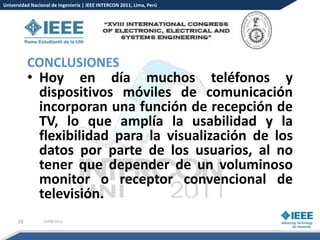

CONCLUSIONES
• Hoy en día muchos teléfonos y
dispositivos móviles de comunicación
incorporan una función de recepción de
TV, lo que amplía la usabilidad y la
flexibilidad para la visualización de los
datos por parte de los usuarios, al no
tener que depender de un voluminoso
monitor o receptor convencional de
televisión.
20 15/08/2012

21. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

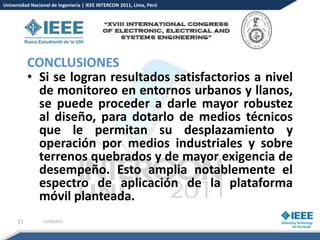

CONCLUSIONES
• Si se logran resultados satisfactorios a nivel
de monitoreo en entornos urbanos y llanos,
se puede proceder a darle mayor robustez
al diseño, para dotarlo de medios técnicos
que le permitan su desplazamiento y
operación por medios industriales y sobre
terrenos quebrados y de mayor exigencia de
desempeño. Esto amplia notablemente el
espectro de aplicación de la plataforma
móvil planteada.
21 15/08/2012

22. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

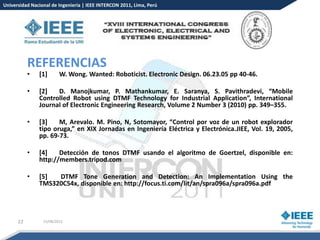

REFERENCIAS
• [1] W. Wong. Wanted: Roboticist. Electronic Design. 06.23.05 pp 40-46.
• [2] D. Manojkumar, P. Mathankumar, E. Saranya, S. Pavithradevi, “Mobile
Controlled Robot using DTMF Technology for Industrial Application”, International
Journal of Electronic Engineering Research, Volume 2 Number 3 (2010) pp. 349–355.
• [3] M, Arevalo. M. Pino, N, Sotomayor, “Control por voz de un robot explorador
tipo oruga,” en XIX Jornadas en Ingeniería Eléctrica y Electrónica.JIEE, Vol. 19, 2005,
pp. 69-73.
• [4] Detección de tonos DTMF usando el algoritmo de Goertzel, disponible en:
http://members.tripod.com
• [5] DTMF Tone Generation and Detection: An Implementation Using the
TMS320C54x, disponible en: http://focus.ti.com/lit/an/spra096a/spra096a.pdf
22 15/08/2012

23. Universidad Nacional de Ingeniería | IEEE INTERCON 2011, Lima, Perú

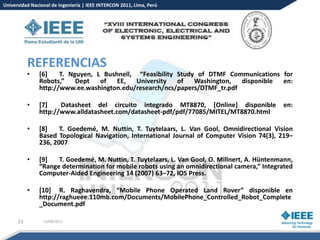

REFERENCIAS
• [6] T. Nguyen, L Bushnell, “Feasibility Study of DTMF Communications for
Robots,” Dept of EE, University of Washington, disponible en:
http://www.ee.washington.edu/research/ncs/papers/DTMF_tr.pdf
• [7] Datasheet del circuito integrado MT8870, [Online] disponible en:
http://www.alldatasheet.com/datasheet-pdf/pdf/77085/MITEL/MT8870.html
• [8] T. Goedemé, M. Nuttin, T. Tuytelaars, L. Van Gool, Omnidirectional Vision
Based Topological Navigation, International Journal of Computer Vision 74(3), 219–
236, 2007
• [9] T. Goedemé, M. Nuttin, T. Tuytelaars, L. Van Gool, O. Millnert, A. Hüntenmann,
“Range determination for mobile robots using an omnidirectional camera,” Integrated
Computer-Aided Engineering 14 (2007) 63–72, IOS Press.
• [10] R. Raghavendra, “Mobile Phone Operated Land Rover” disponible en
http://raghueee.110mb.com/Documents/MobilePhone_Controlled_Robot_Complete
_Document.pdf
23 15/08/2012
