1. IMPLEMENTACIÓN DE ROAMMING EN LA RED DE
SISE
Descripción de la implementación
1. Se usaran 3 dispositivos multifuncionales en cada piso de
nuestra sede siendo un total de 15 multifuncionales
2. Los equipos multifuncionales estarán conectado a los switch de
las aulas que estén más cercanos a la ubicación del
multifuncional.
3. Los multifuncionales recibirán la configuración ip del servidor
DHCP de la red sise en el puerto wan.
4. Cada célula se solapara con la siguiente para así asegurar el
roamming en todo el local y que el cliente esté conectado a la red
aunque este en movimiento.
5. Por la parte LAN se usara una ip de clase C 192.168.1.0 /24 para
si no afectar la organización ip que ya está implementada en la
red de sise.
6. Se usara la encriptación WPA2 para garantizar la seguridad en la
red.

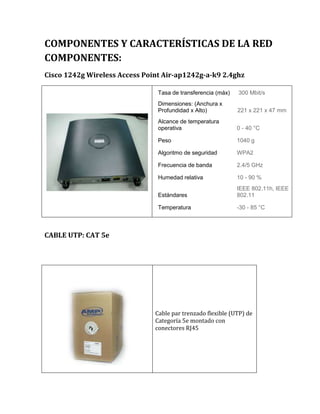

2. COMPONENTES Y CARACTERÍSTICAS DE LA RED
COMPONENTES:
Cisco 1242g Wireless Access Point Air-ap1242g-a-k9 2.4ghz
Tasa de transferencia (máx) 300 Mbit/s
Dimensiones: (Anchura x
Profundidad x Alto) 221 x 221 x 47 mm
Alcance de temperatura
operativa 0 - 40 °C
Peso 1040 g
Algoritmo de seguridad WPA2
Frecuencia de banda 2.4/5 GHz
Humedad relativa 10 - 90 %
Estándares
IEEE 802.11h, IEEE
802.11
Temperatura -30 - 85 °C
CABLE UTP: CAT 5e
Cable par trenzado flexible (UTP) de
Categoría 5e montado con
conectores RJ45

3. CANTIDAD Y COSTOS
Cisco 1242g 2.4ghz 15unidades $3,775.00
CABLE UTP: CAT 5 1 rollo S/.150.00

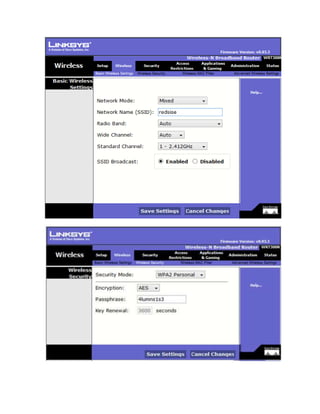

CONFIGURACIÓN

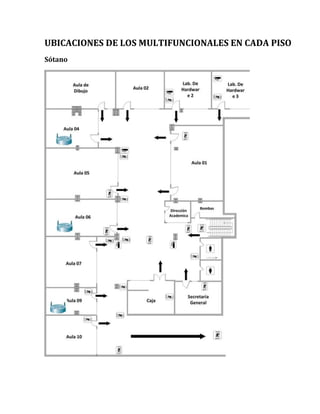

6. UBICACIONES DE LOS MULTIFUNCIONALES EN CADA PISO
Sótano

7. Primer piso

8. Segundo piso

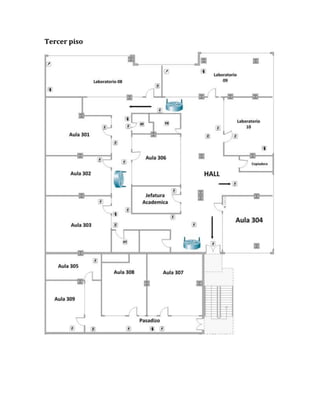

9. Tercer piso

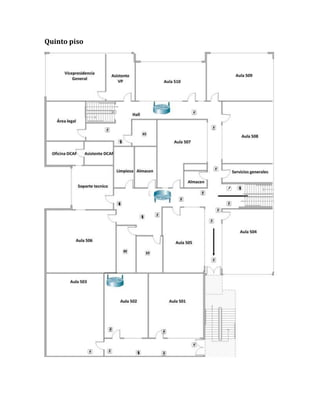

10. Quinto piso
