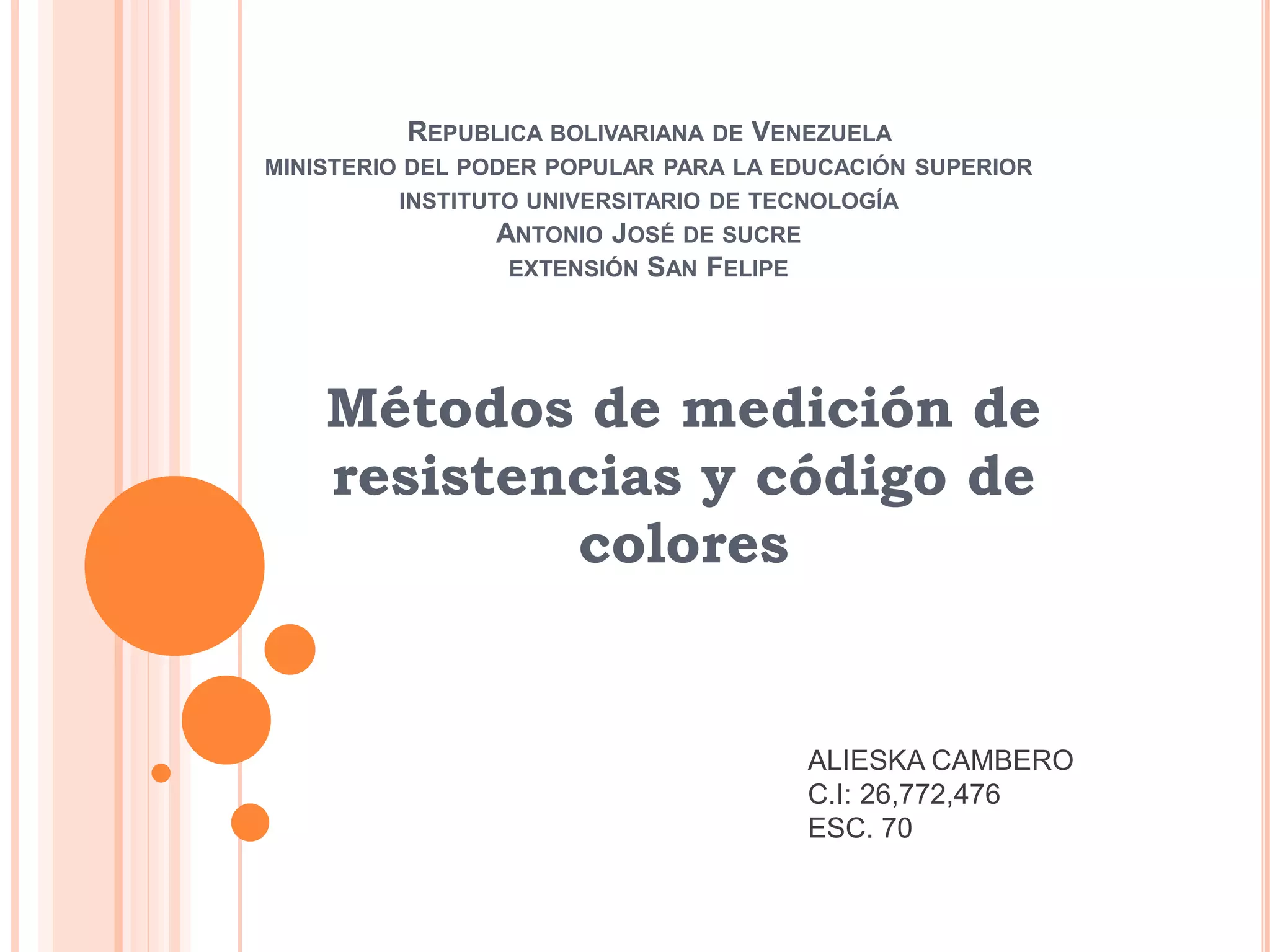

Métodos de medición de
resistencias y código de
colores
ALIESKA CAMBERO
C.I: 26,772,476
ESC. 70

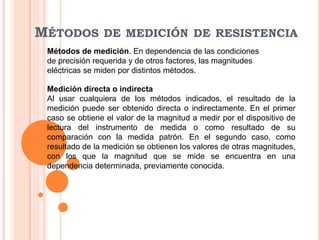

2. MÉTODOS DE MEDICIÓN DE RESISTENCIA
Métodos de medición. En dependencia de las condiciones
de precisión requerida y de otros factores, las magnitudes
eléctricas se miden por distintos métodos.
Medición directa o indirecta
Al usar cualquiera de los métodos indicados, el resultado de la
medición puede ser obtenido directa o indirectamente. En el primer
caso se obtiene el valor de la magnitud a medir por el dispositivo de
lectura del instrumento de medida o como resultado de su
comparación con la medida patrón. En el segundo caso, como
resultado de la medición se obtienen los valores de otras magnitudes,
con los que la magnitud que se mide se encuentra en una
dependencia determinada, previamente conocida.

3.  Medición de resistencia
 De acuerdo a las posibilidades técnicas y a los métodos
de su medición, las resistencias eléctricas se pueden
dividir convencionalmente en tres grupos: de bajas
resistencias, hasta 1 Ω, medias, de 1 a 100 kΩ y altas,
mayores de 100 kΩ.
 Según la magnitud de la resistencia y la precisión
necesaria del resultado, se utilizan distintos métodos de
medición.
 1) Medición indirecta mediante amperímetro y
voltímetro.(Ley de Ohm)
2) Medición en puentes y con potenciómetros.
3) Medición directa con ohmímetro

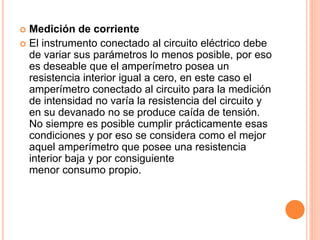

4.  Medición de corriente
 El instrumento conectado al circuito eléctrico debe
de variar sus parámetros lo menos posible, por eso
es deseable que el amperímetro posea un
resistencia interior igual a cero, en este caso el
amperímetro conectado al circuito para la medición
de intensidad no varía la resistencia del circuito y
en su devanado no se produce caída de tensión.
No siempre es posible cumplir prácticamente esas
condiciones y por eso se considera como el mejor
aquel amperímetro que posee una resistencia
interior baja y por consiguiente
menor consumo propio.

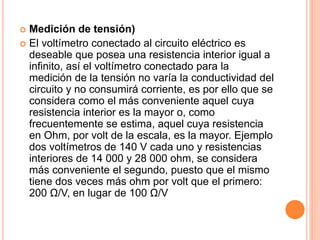

5.  Medición de tensión)
 El voltímetro conectado al circuito eléctrico es
deseable que posea una resistencia interior igual a
infinito, así el voltímetro conectado para la
medición de la tensión no varía la conductividad del
circuito y no consumirá corriente, es por ello que se
considera como el más conveniente aquel cuya
resistencia interior es la mayor o, como
frecuentemente se estima, aquel cuya resistencia
en Ohm, por volt de la escala, es la mayor. Ejemplo
dos voltímetros de 140 V cada uno y resistencias
interiores de 14 000 y 28 000 ohm, se considera
más conveniente el segundo, puesto que el mismo
tiene dos veces más ohm por volt que el primero:
200 Ω/V, en lugar de 100 Ω/V

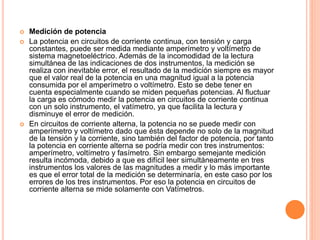

6.  Medición de potencia
 La potencia en circuitos de corriente continua, con tensión y carga
constantes, puede ser medida mediante amperímetro y voltímetro de
sistema magnetoeléctrico. Además de la incomodidad de la lectura
simultánea de las indicaciones de dos instrumentos, la medición se
realiza con inevitable error, el resultado de la medición siempre es mayor
que el valor real de la potencia en una magnitud igual a la potencia
consumida por el amperímetro o voltímetro. Esto se debe tener en
cuenta especialmente cuando se miden pequeñas potencias. Al fluctuar
la carga es cómodo medir la potencia en circuitos de corriente continua
con un solo instrumento, el vatímetro, ya que facilita la lectura y
disminuye el error de medición.
 En circuitos de corriente alterna, la potencia no se puede medir con
amperímetro y voltímetro dado que ésta depende no solo de la magnitud
de la tensión y la corriente, sino también del factor de potencia, por tanto
la potencia en corriente alterna se podría medir con tres instrumentos:
amperímetro, voltímetro y fasímetro. Sin embargo semejante medición
resulta incómoda, debido a que es difícil leer simultáneamente en tres
instrumentos los valores de las magnitudes a medir y lo más importante
es que el error total de la medición se determinaría, en este caso por los
errores de los tres instrumentos. Por eso la potencia en circuitos de
corriente alterna se mide solamente con Vatímetros.

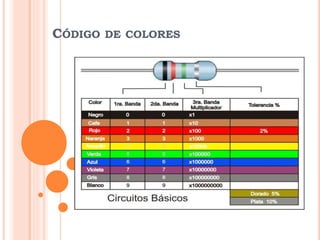

7. CÓDIGO DE COLORES
