2. ¿QUE ES LA ELECTRICIDAD?
Es un fenómeno físico cuyo origen son las cargas
eléctricas y cuya energía se manifiesta en
fenómenos mecánicos, térmicos, luminosos y
químicos, entre otros.
Se puede observar de forma natural en
fenómenos atmosféricos, por ejemplo los rayos.

3. El Amperímetro:
Es el instrumento que
mide la intensidad de la
Corriente Eléctrica. Su
unidad de medida es el
Amperio y sus
Submúltiplos, el
miliamperio y el micro-
amperio.

4. El Voltímetro:
Es el instrumento que mide el
valor de la tensión. Su unidad
básica de medición es el Voltio
(V) con sus múltiplos: el Mega
voltio (MV) y el Kilovoltio (KV) y
sub.-múltiplos como el milivoltio
(mV) y el micro voltio.

5. El Ohmímetro:
Es el instrumento que mide el valor de
la resistencia eléctrica. Su unidad
básica de medición es el Ohmio (Ω)

6.  VOLTIO( V):
Medida de diferencia de tensión entre
un punto y otro, lo cual hace que la
corriente eléctrica se mueva del sitio de
más tensión al de menos.

7. AMPERIO (A):
Mide la intensidad o dicho de otra forma la cantidad
de corriente por segundo que pasa por un punto de un
circuito eléctrico.

8. VATIO (W): Unidad de potencia. Indica
el consumo de los aparatos.
KILOVATIO/HORA (Kw):
Unidad que mide la energía consumida.
A mayor consumo tenga un aparato
indicará mayor cantidad
de Kw.

9. ¿Cómo medir corriente
directa en el multímetro?
 Para medir corriente directa se selecciona, en el multímetro
que estemos utilizando, la unidad (amperios) en DC (c.d.).
 Se revisa que los cables rojo y negro estén conectados
correctamente.

10.  Se selecciona la escala adecuada, si tiene selector
de escala (si no tenemos idea de que magnitud de la
corriente que vamos a medir, escoger la escala mas
grande).
 Si no tiene selector de escala seguramente el
multímetro escoge la escala automáticamente.
 Para medir una corriente con el multímetro, éste
tiene que ubicarse en el paso de la corriente que se
desea medir.

11.  Para esto se abre el circuito en el lugar donde pasa la
corriente a medir y conectamos el multímetro (lo ponemos
en "serie").
 Si la lectura es negativa significa que la corriente en el
componente, circula en sentido opuesto al que se había
supuesto, (normalmente se supone que por el cable rojo
entra la corriente al multímetro y por el cable negro sale).
 En algunas ocasiones no es posible abrir el circuito para
colocar el amperímetro. En estos casos, si se desea
averiguar la corriente que pasa por un elemento, se utiliza la
Ley de Ohm.

12. ¿Como medir Voltaje y Corriente
alternos en el multímetro?
 Se selecciona, en el multímetro que estemos
utilizando, la unidad (voltios) en AC (c.a.).
 Como se está midiendo en corriente alterna, es
indiferente la posición del cable negro y el rojo.
 Se selecciona la escala adecuada, si tiene selector
de escala, (si no se sabe que magnitud de voltaje
se va a medir, escoger la escala más grande). Si
no tiene selector de escala seguramente el
multímetro (VOM) escoge la escala para medir
automáticamente.

13.  Se conecta el multímetro a los extremos del
componente (se pone en paralelo). y se obtiene la
lectura en la pantalla.
 En el diagrama V1 es el voltaje en el resistor R1, V2 es
el voltaje en el resistor R2. Vs es la fuente de voltaje
AC.
 La lectura obtenida es el valor RMS o efectivo del
voltaje.

14. ¿Cómo medir corriente alterna
en el multímetro?
 Se selecciona, en el multímetro que estemos utilizando, la unidad
(amperios) en AC (c.a.). Como se está midiendo en corriente
alterna (C.A.), es indiferente la posición del cable negro y el rojo.
 Se selecciona la escala adecuada, si tiene selector de escala (si no
se sabe que magnitud de corriente se va a medir, escoger la
escala mas grande).
 Si no tiene selector de escala seguramente el multímetro / VOM
escoge la escala automáticamente.

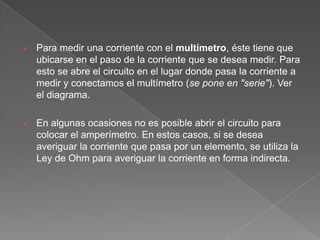

15.  Para medir una corriente con el multímetro, éste tiene que
ubicarse en el paso de la corriente que se desea medir. Para
esto se abre el circuito en el lugar donde pasa la corriente a
medir y conectamos el multímetro (se pone en "serie"). Ver
el diagrama.
 En algunas ocasiones no es posible abrir el circuito para
colocar el amperímetro. En estos casos, si se desea
averiguar la corriente que pasa por un elemento, se utiliza la
Ley de Ohm para averiguar la corriente en forma indirecta.

16.  Se mide el voltaje que hay entre los terminales del elemento
por el cual pasa la corriente que se desea averiguar y
después, con la ayuda de la Ley de Ohm (V = I x R), se
obtiene la corriente (I = V / R).
 Para obtener una buena medición, se debe tener los valores
exactos tanto del voltaje (en AC) como del resistor.
 Otra opción es utilizar un amperímetro de gancho, que
permite obtener la corriente que pasa por un circuito sin
abrirlo.

17.  Este dispositivo, como su nombre lo indica, tiene un gancho que se
coloca alrededor del conductor por donde pasa la corriente y mide
el campo magnético alrededor de él.
 Esta medición es directamente proporcional a la corriente que
circula por el conductor y que se muestra con ayuda de una aguja
o pantalla.
 El valor obtenido por este tipo de medición es RMS o efectivo de la
corriente.

18. APLICABILIDAD DE LA ELECTRICIDAD
La electricidad tiene muchos usos en las fábricas: se
utiliza para mover motores, para obtener calor y frío,
para procesos de tratamiento de superficies mediante
electrólisis, etc. Una circunstancia reciente es que la
industria no sólo es una gran consumidora de
electricidad, sino que, gracias a la cogeneración,
también empieza a ser productora.
También se puede aplicar la electricidad en los
hogares para usos térmicos (calefacción, aire
acondicionado, agua caliente y cocina, iluminación,
aparatos).
