Un multímetro es un instrumento que mide parámetros eléctricos como voltaje, corriente e intensidad. Puede medir tanto corriente continua como alterna y ofrece resultados numéricos. Midiendo diferentes parámetros requiere configurar el multímetro correctamente y conectar sus bornas a los puntos de medición apropiados.

2.  Un multimetro es un instrumento de medicion que ofrece la
posibilidad de medir distintos parametros electricos y magnitudes
en el mismo dispositivo.
 Las mediciones electicas se realizan con aparatos especialmente
diseñados según la naturaleza de la corriente; es decir;si es
alterna continua o pulsante. Los instrumentos se clasifican por
los parametros de voltaje, tension e intensidad.
 El multimetro digital es el instrumento que puede medir el
amperaje, voltaje y el ohmiaje obteniendo resultados numercos-digitale
 s. El hombre que quiere conocer la vida es estudiante hasta que
se muere (Pérez de Ayala, en Belarmino y Apolonio)

3.  Midiento tensiones: colocar las bornas en las clavijas, y
no tendremos mas que colocar ambs puntas entre los puntos de
lectura qque queramos medir.si lo que queremos es medir voltaje
absoluto, colocaremos la borna negra en cualquier masa (un
cable negro de molex o en el chasis del ordenador) y la otra
borna en el punto a medir si lo que queremos es medir diferencia
de voltaje entre dos puntos, no tendremos mas que colocar una
borna en cada lugar.
 Midiendo resistencias: colocar la ruleta en la posicion de ohmios
y en la escala apropiada al tamaño de la resistencia que vamos a
medir. Si no sabemos cuantos ohmios tiene la resistencia a medir,
empezaremos con colocar la ruleta en la escala mas grande, e
iremos reduciendo la escala hasta que encontremos la que mas
precisión nos da sin salirnos de rango.
 Midiendo intensidades:

4.  Midiendo intensidades:El proceso para medir
intensidades es algo más complicado, puesto que en lugar de
medirse en paralelo, se mide en serie con el circuito en cuestión.
Por esto, para medir intensidades tendremos que abrir el circuito,
es decir, desconectar algún cable para intercalar el tester en
medio, con el propósito de que la intensidad circule por dentro
del tester. Precisamente por esto, hemos comentado antes que un
tester con las bornas puestas para medir intensidades tiene
resistencia interna casi nula, para no provocar cambios en el
circuito que queramos medir. para medir una intensidad,
abriremos el circuito en cualquiera de sus puntos, y
configuraremos el tester adecuadamente (borna roja en clavija de
amperios de más capacidad, 10A en el caso del tester del
ejemplo, borna negra en clavija común COM).una vez tengamos el
circuito abierto y el tester bien configurado, procederemos a
cerrar el circuito usando para ello el tester, es decir, colocaremos
cada borna del tester en cada uno de los dos extremos del circuito
abierto que tenemos. Con ello se cerrará el circuito y la
intensidad circulará por el interior del multímetro para ser leída.

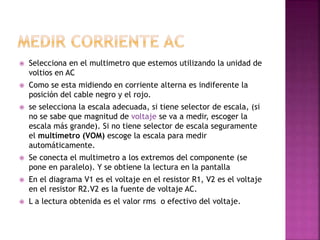

5.  Selecciona en el multimetro que estemos utilizando la unidad de
voltios en AC
 Como se esta midiendo en corriente alterna es indiferente la
posición del cable negro y el rojo.
 se selecciona la escala adecuada, si tiene selector de escala, (si
no se sabe que magnitud de voltaje se va a medir, escoger la
escala más grande). Si no tiene selector de escala seguramente
el multímetro (VOM) escoge la escala para medir
automáticamente.
 Se conecta el multimetro a los extremos del componente (se
pone en paralelo). Y se obtiene la lectura en la pantalla
 En el diagrama V1 es el voltaje en el resistor R1, V2 es el voltaje
en el resistor R2.V2 es la fuente de voltaje AC.
 L a lectura obtenida es el valor rms o efectivo del voltaje.

6.  Para medir una corriente con el multímetro, éste tiene que
ubicarse en el paso de la corriente que se desea medir. Para esto
se abre el circuito en el lugar donde pasa la corriente a medir y
conectamos el multímetro (se pone en "serie"). Ver el diagrama.
 En algunas ocasiones no es posible abrir el circuito para colocar
el amperímetro. En estos casos, si se desea averiguar la corriente
que pasa por un elemento, se utiliza la ley de ohm para averiguar
la corriente en forma indirecta.
 Se mide el voltaje que hay entre los terminales del elemento por
el cual pasa la corriente que se desea averiguar y después, con la
ayuda de la Ley de Ohm (V = I x R), se obtiene la corriente (I = V
/ R).
 Para obtener una buena medición, se debe tener los valores
exactos tanto del voltaje (en AC) como del resistor.
 Otra opción es utilizar un amperímetro de gancho, que permite
obtener la corriente que pasa por un circuito sin abrirlo.
 Este dispositivo, como su nombre lo indica, tiene un gancho que
se coloca alrededor del conductor por donde pasa la corriente y
mide el campo magnético alrededor de él.
 Esta medición es directamente proporcional a la corriente que
circula por el conductor y que se muestra con ayuda de una aguja
o pantalla.
 El valor obtenido por este tipo de medición es RMS o efectivo de
la corriente.

8.  Las tres posiciones del mando sirven para medir intensidad en corriente
continua , de izquierda a derecha, los valores maximos que podemos medir
son:500 pa, 10ma y 250ma(μA se lee microamperio y corresponde a 10 −
6A=0,000001A y mA se lee miliamperio y corresponde a 10 − 3 =0,001A).
 Vemos 5 posiciones, para medir tensión en corriente continua (D.C.= Direct
Current), correspondientes a 2.5V, 10V, 50V, 250V y 500V, en donde V:voltios.
 Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo usaremos
apenas, pues observando detalladamente en la escala milimetrada que está
debajo del número 6 (con la que se mide la resistencia), verás que no es
lineal, es decir, no hay la misma distancia entre el 2 y el 3 que entre el 4 y el
5; además, los valores decrecen hacia la derecha y la escala en lugar de
empezar en 0, empieza en (un valor de resistencia igual a significa que el
circuito está abierto). A veces usamos estas posiciones para ver si
un cable está roto y no conduce la corriente.
 Como en el apartado 2, pero en este caso para medir corriente
alterna(A.C.:=Alternating Current).
 Sirve para comprobar el estado de carga de pilas de 1.5V y 9V.
 Escala para medir resistencia.
 Escalas para el resto de mediciones. Desde abajo hacia arriba vemos una de 0 a 10,
otra de 0 a 50 y una última de 0 a 250.

9.  La utilidad de un voltímetro analógico es muy amplia, aunque en la actualidad
predominan los instrumentos de medición digitales y a este respecto, en una
entrega siguiente veremos las ventajas y desventajas de los instrumentos
digitales sobre los analógicos.
 Para diseñar un voltímetro analógico lo primero que debe conseguirse es un
galvanómetro, ya que éste es el medio por el que se representarán los
valores de voltaje que se están midiendo.
 El galvanómetro, es un dispositivo formado a partir de un inductor, el cual
genera un campo magnético cuando una cierta magnitud de corriente circula
a través de él. El inductor o bobina se encuentra instalado dentro de un imán
fijo y al combinarse los campos magnéticos de ambos, es cuando se produce
el movimiento de una carcasa metálica, que a su vez lleva sobre sí la aguja
indicadora que de acuerdo a su movimiento, es el valor de voltaje al que
estará apuntando. La combinación de los campos magnéticos tiene que
vencer la fuerza de un resorte. El resorte es el encargado de reposicionar a
la aguja a su punto de inicio o también llamado de referencia. El resorte
actúa cuando ninguna corriente circula por la bobina del galvanómetro,
sucediendo esto último cuando el voltaje que se mide es igual a 0V.

10. Vemos 5 posiciones, para medir tensión
en corriente continua (D.C.= Direct
Current), correspondientes a 2.5V, 10V,
50V, 250V y 500V, en donde V=voltios.

11.  Las tres posiciones del mando sirven para
medir intensidad en corriente continua
(d.c),de izquierda a derecha,los valores
maximos que pódemos medir son: 500μA,
10mA y 250mA (μA se lee microamperio y
corresponde a 10 − 6A=0,000001A y mA se lee
miliamperio y corresponde a 10 − 3 =0,001A).

12.  Para medir resistencia (x10Ω y x1k Ω); Ω se
lee ohmio. Esto no lo usaremos apenas, pues
observando detalladamente en la escala
milimetrada que está debajo del número 6 (con
la que se mide la resistencia), verás que no es
lineal, es decir, no hay la misma distancia entre
el 2 y el 3 que entre el 4 y el 5; además, los
valores decrecen hacia la derecha y la escala en
lugar de empezar en 0, empieza en (un valor de
resistencia igual a significa que el circuito está
abierto). A veces usamos estas posiciones para
ver si un cable está roto y no conduce la
corriente.

13.  los voltajes de salida de una fuente son varios:
De rojo a negro (tierra) son + 5 voltios CC
De amarillo a negro + 12 voltios CC
de naranja a negro + 3,3 voltios CC
de blanco a tierra - 5 voltios CC (5 voltios
negativos)
de azul a tierra - 12 voltios CC
depúrpura a negro + 5 voltios CC SB
cable verde es PS ON (encendido)
cable gris Power OK
CC = corriente continua.
Demás está decir que la entrada a la fuente es
de 110 o 220 voltios de CA (corriente alterna)

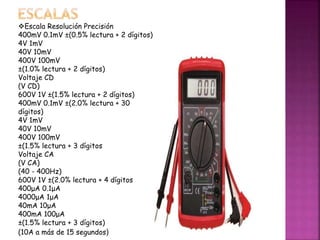

14. Escala Resolución Precisión
400mV 0.1mV ±(0.5% lectura + 2 dígitos)
4V 1mV
40V 10mV
400V 100mV
±(1.0% lectura + 2 dígitos)
Voltaje CD
(V CD)
600V 1V ±(1.5% lectura + 2 dígitos)
400mV 0.1mV ±(2.0% lectura + 30
dígitos)
4V 1mV
40V 10mV
400V 100mV
±(1.5% lectura + 3 dígitos
Voltaje CA
(V CA)
(40 - 400Hz)
600V 1V ±(2.0% lectura + 4 dígitos
400μA 0.1μA
4000μA 1μA
40mA 10μA
400mA 100μA
±(1.5% lectura + 3 dígitos)
(10A a más de 15 segundos)

15.  Después de comentar estas fases de la fuente de alimentación, procederemos a diferenciar los dos tipos
que existen actualmente.
Las dos fuentes que podremos encontrarnos cuando abramos un ordenador pueden ser: AT o ATX
Las fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium MMX, es en ese momento
cuando ya se empezarían a utilizar fuentes de alimentación ATX.
Las características de las fuentes AT, son que sus conectores a placa base varían de los utilizados en las
fuentes ATX, y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un
interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el PC.
También destacar que comparadas tecnológicamente con las fuentes ATX, las AT son un tanto
rudimentarias electrónicamente hablando.
En ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque
el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para
mantenerla en espera.
Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente,
si no que se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente,
esto conlleva pues el poder realizar conexiones/desconexiones por software.
Existe una tabla, para clasificar las fuentes según su potencia y caja.
Sobremesa AT => 150-200 W
Semitorre => 200-300 W
Torre => 230-250 W
Slim => 75-100 W
Sobremesa ATX => 200-250 W
No obstante, comentar, que estos datos son muy variables, y unicamente son orientativos, ya que varía
segun el numero de dispositivos conectados al PC.
