TALLER DE DISEÑO ARQUITECTONICO III

3. E X P L I C A C I Ó N

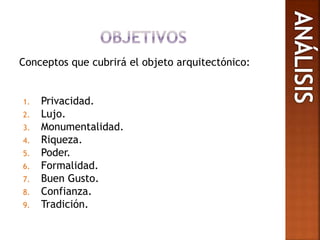

4. Conceptos que cubrirá el objeto arquitectónico:
1. Privacidad.
2. Lujo.
3. Monumentalidad.
4. Riqueza.
5. Poder.
6. Formalidad.
7. Buen Gusto.
8. Confianza.
9. Tradición.

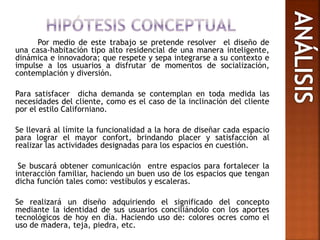

5. Por medio de este trabajo se pretende resolver el diseño de
una casa-habitación tipo alto residencial de una manera inteligente,
dinámica e innovadora; que respete y sepa integrarse a su contexto e
impulse a los usuarios a disfrutar de momentos de socialización,
contemplación y diversión.
Para satisfacer dicha demanda se contemplan en toda medida las
necesidades del cliente, como es el caso de la inclinación del cliente
por el estilo Californiano.
Se llevará al límite la funcionalidad a la hora de diseñar cada espacio
para lograr el mayor confort, brindando placer y satisfacción al
realizar las actividades designadas para los espacios en cuestión.
Se buscará obtener comunicación entre espacios para fortalecer la
interacción familiar, haciendo un buen uso de los espacios que tengan
dicha función tales como: vestíbulos y escaleras.
Se realizará un diseño adquiriendo el significado del concepto
mediante la identidad de sus usuarios conciliándolo con los aportes
tecnológicos de hoy en día. Haciendo uso de: colores ocres como el
uso de madera, teja, piedra, etc.

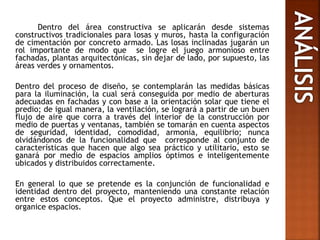

6. Dentro del área constructiva se aplicarán desde sistemas
constructivos tradicionales para losas y muros, hasta la configuración
de cimentación por concreto armado. Las losas inclinadas jugarán un
rol importante de modo que se logre el juego armonioso entre
fachadas, plantas arquitectónicas, sin dejar de lado, por supuesto, las
áreas verdes y ornamentos.
Dentro del proceso de diseño, se contemplarán las medidas básicas
para la iluminación, la cual será conseguida por medio de aberturas
adecuadas en fachadas y con base a la orientación solar que tiene el
predio; de igual manera, la ventilación, se logrará a partir de un buen
flujo de aire que corra a través del interior de la construcción por
medio de puertas y ventanas, también se tomarán en cuenta aspectos
de seguridad, identidad, comodidad, armonía, equilibrio; nunca
olvidándonos de la funcionalidad que corresponde al conjunto de
características que hacen que algo sea práctico y utilitario, esto se
ganará por medio de espacios amplios óptimos e inteligentemente
ubicados y distribuidos correctamente.
En general lo que se pretende es la conjunción de funcionalidad e
identidad dentro del proyecto, manteniendo una constante relación
entre estos conceptos. Que el proyecto administre, distribuya y
organice espacios.

7. A P I C A C I Ó N

8. P R O G R A M A B Á S I C O
 El proyecto se desarrollara
siguiendo las peticiones del
cliente.
 Necesidades y espacios solicitados:
-Recibidor
-Cuarto de Lavado
-Sala de proyecciones (10 plazas)
-Palapa
-Sala -doble nivel- (12 plazas)
-Estudio
-Bar
-Jardín
-Comedor (12 plazas)
-Despacho
-2 Recámaras c/baño y vestidor
-Bodega General
-Cocina – Alacena
-Gimnasio
-2 Recámaras p/huéspedes c/baño
-Patio de servicio
-Desayunador (6 plazas)
-Salón de Juegos (carambola, mesa
pin pon y 2 mesas de juego)
-1 Recámara principal c/baño
(jacuzzi y vapor) y vestidor
-Cochera p/4 vehículos a cubierto
c/ bodega
-Sanitario
-Sala familiar (10 plazas)
-2 Recámaras p/servicio c/baño
Se utilizara a petición del cliente
el estilo californiano, además que,
se cuenta con recursos económicos
ilimitados.
 A continuación se muestra un
croquis con la localización del
terreno:
Con la dirección:
Privada Mina Valencia #35, Zona
Plateada. Pachuca de Soto, HG.

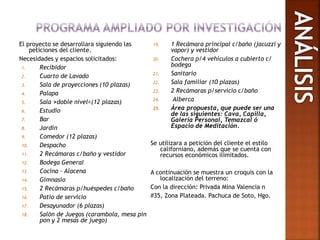

9. El proyecto se desarrollara siguiendo las
peticiones del cliente.
Necesidades y espacios solicitados:
1. Recibidor
2. Cuarto de Lavado
3. Sala de proyecciones (10 plazas)
4. Palapa
5. Sala >doble nivel<(12 plazas)
6. Estudio
7. Bar
8. Jardín
9. Comedor (12 plazas)
10. Despacho
11. 2 Recámaras c/baño y vestidor
12. Bodega General
13. Cocina – Alacena
14. Gimnasio
15. 2 Recámaras p/huéspedes c/baño
16. Patio de servicio
17. Desayunador (6 plazas)
18. Salón de Juegos (carambola, mesa pin
pon y 2 mesas de juego)
19. 1 Recámara principal c/baño (jacuzzi y
vapor) y vestidor
20. Cochera p/4 vehículos a cubierto c/
bodega
21. Sanitario
22. Sala familiar (10 plazas)
23. 2 Recámaras p/servicio c/baño
24. Alberca
25. Área propuesta, que puede ser una
de las siguientes: Cava, Capilla,
Galería Personal, Temazcal ó
Espacio de Meditación.
Se utilizara a petición del cliente el estilo
californiano, además que se cuenta con
recursos económicos ilimitados.
A continuación se muestra un croquis con la
localización del terreno:
Con la dirección: Privada Mina Valencia n
#35, Zona Plateada. Pachuca de Soto, Hgo.

10. El proyecto se desarrollara siguiendo las
peticiones del cliente.
Necesidades y espacios solicitados:
1. Recibidor
2. Cuarto de Lavado
3. Sala de proyecciones (10 plazas)
4. Palapa
5. Sala >doble nivel<(12 plazas)
6. Estudio
7. Bar
8. Jardín
9. Comedor (12 plazas)
10. Despacho
11. 2 Recámaras c/baño y vestidor
12. Bodega General
13. Cocina – Alacena
14. Gimnasio
15. 2 Recámaras p/huéspedes c/baño
16. Patio de servicio
17. Desayunador (6 plazas)
18. Salón de Juegos (carambola, mesa pin
pon y 2 mesas de juego)
19. 1 Recámara principal c/baño (jacuzzi y
vapor) y vestidor
20. Cochera p/4 vehículos a cubierto c/
bodega
21. Sanitario
22. Sala familiar (10 plazas)
23. 2 Recámaras p/servicio c/baño
24. Alberca
25. Cava
26. Capilla
27. Galería Personal
28. Temazcal
29. Espacio de Meditación.
Se utilizara a petición del cliente el estilo
californiano, además que se cuenta con
recursos económicos ilimitados.

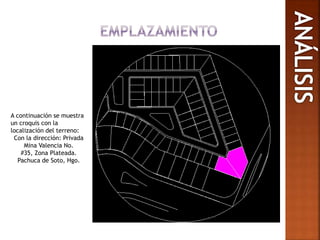

11. A continuación se muestra
un croquis con la
localización del terreno:
Con la dirección: Privada
Mina Valencia No.
#35, Zona Plateada.
Pachuca de Soto, Hgo.

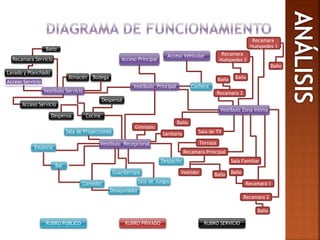

12. CocheraVestíbulo Principal
Acceso Principal
Acceso Vehicular
Acceso Servicio
Vestíbulo Servicio
Acceso Servicio
Almacén
Lavado y Planchado
Vestíbulo Recepcional
Guardarropa
Cocina
Comedor
Vestíbulo Zona Intima
Estancia
Bar
Despacho
Sanitario
Desayunador
Despensa
Despensa
RUBRO PUBLICO RUBRO PRIVADO RUBRO SERVICIO
Baño
Sala de TV
Recamara Principal
Vestidor Baño
Recamara 2
Sala Familiar
Bodega
Recamara Servicio
Baño
Sala de Proyecciones
Gimnasio
Sala de Juegos
Recamara 3
Recamara
Huéspedes 2
Recamara 1
Baño
Baño
Baño Baño
Recamara
Huéspedes 1
Baño
Terraza

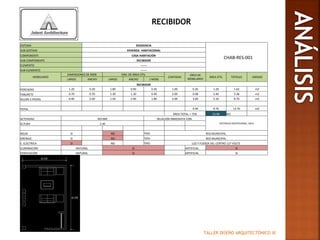

15. TALLER DISEÑO ARQUITECTÓNICO III
RECIBIDOR
SISTEMA RESIDENCIA
CHAB-RES-001
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE RECIBIDOR
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
RECIBIDOR
PERCHERO 1.20 0.30 1.80 0.90 0.36 1.00 0.36 1.26 1.62 m2
TABURETE 0.70 0.70 1.30 1.30 0.49 2.00 0.98 2.40 3.38 m2
SILLON 2 PIEZAS 0.90 2.00 1.50 2.90 1.80 2.00 3.60 5.10 8.70 m2
TOTAL 4.94 8.76 13.70 m2
ÁREA TOTAL + 75% 23.98 M2
ACTIVIDAD RECIBIR RELACIÓN INMEDIATA CON:
VESTIBULO RECEPCIONAL, SALAALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

16. TALLER DISEÑO ARQUITECTÓNICO III

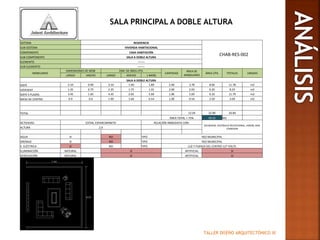

SALA PRINCIPAL A DOBLE ALTURA
SISTEMA RESIDENCIA
CHAB-RES-002
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE SALA A DOBLE ALTURA
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
SALA A DOBLE ALTURA
SOFÁ 2.10 0.90 3.10 1.90 1.89 2.00 3.78 8.00 11.78 m2
LOVESEAT 1.35 0.75 2.35 1.75 1.01 2.00 2.03 6.20 8.23 m2
SOFÁ 5 PLAZAS 3.45 1.65 4.45 2.65 5.69 1.00 5.69 6.10 11.79 m2
MESA DE CENTRO 0.9 0.6 1.90 1.60 0.54 1.00 0.54 2.50 3.04 m2
TOTAL 12.04 22.80 34.84
ÁREA TOTAL + 75% 59.22 M2
ACTIVIDAD ESTAR, ESPARCIMINETO RELACIÓN INMEDIATA CON:
RECIBIDOR, VESTÍBULO RECEPCIONAL, JARDÍN, BAR,
COMEDORALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

17. TALLER DISEÑO ARQUITECTÓNICO III

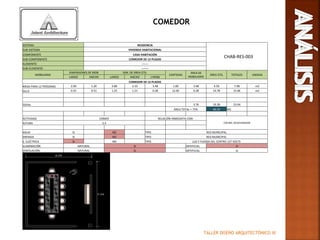

COMEDOR
SISTEMA RESIDENCIA
CHAB-RES-003
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE COMEDOR DE 12 PLAZAS
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
COMEDOR DE 12 PLAZAS
MESA PARA 12 PERSONAS 2.90 1.20 3.80 2.10 3.48 1.00 3.48 4.50 7.98 m2
SILLA 0.55 0.51 1.25 1.21 0.28 12.00 0.28 14.78 15.06 m2
TOTAL 3.76 19.28 23.04
ÁREA TOTAL + 75% 40.33 M2
ACTIVIDAD COMER RELACIÓN INMEDIATA CON:
COCINA, DESAYUNADORALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

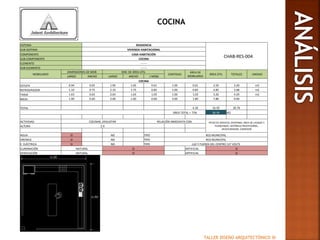

18. TALLER DISEÑO ARQUITECTÓNICO III
COCINA
SISTEMA RESIDENCIA
CHAB-RES-004
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE COCINA
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
COCINA
ESTUFA 0.94 0.65 1.94 1.65 0.61 1.00 0.61 2.59 3.20 m2
REFRIGERADOR 1.10 0.75 2.10 1.75 0.83 1.00 0.83 2.85 3.68 m2
TARJA 1.63 0.63 2.63 1.63 1.03 1.00 1.03 3.26 4.29 m2
MESA 1.00 0.60 2.00 1.60 0.60 3.00 1.80 7.80 9.60
TOTAL 4.26 16.50 20.76
ÁREA TOTAL + 75% 36.34 M2
ACTIVIDAD COCINAR, DEGUSTAR RELACIÓN INMEDIATA CON: PATIO DE SERVICIO, DESPENSA, ÁREA DE LAVADO Y
PLANCHADO, VESTÍBULO RECEPCIONAL,
DESAYUNADOR, COMEDOR
ALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

19. TALLER DISEÑO ARQUITECTÓNICO III

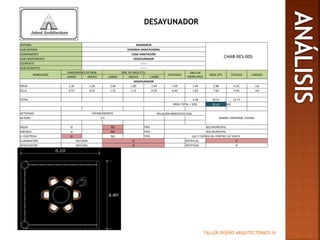

DESAYUNADOR
SISTEMA RESIDENCIA
CHAB-RES-005
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE DESAYUNADOR
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
DESAYUNADOR
MESA 1.20 1.20 2.40 1.80 1.44 1.00 1.44 2.88 4.32 m2
SILLA 0.55 0.55 1.15 1.15 0.30 6.00 1.82 7.63 9.45 m2
TOTAL 3.26 10.51 13.77
ÁREA TOTAL + 50% 20.65 M2
ACTIVIDAD ESPARCIMIENTO RELACIÓN INMEDIATA CON:
JARDÍN, COMEDOR, COCINAALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

20. TALLER DISEÑO ARQUITECTÓNICO III

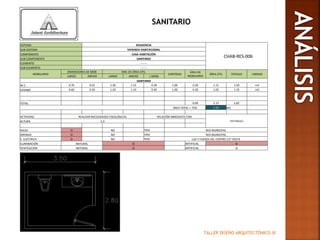

SANITARIO
SISTEMA RESIDENCIA
CHAB-RES-006
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE SANITARIO
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
SANITARIO
W.C. 0.70 0.55 1.30 1.15 0.39 1.00 0.39 1.11 1.50 m2
LAVABO 0.60 0.50 1.20 1.10 0.30 1.00 0.30 1.02 1.32 m2
TOTAL 0.69 2.13 2.82
ÁREA TOTAL + 75% 7.74 M2
ACTIVIDAD REALIZAR NECESIDADES FISIOLÓGICAS RELACIÓN INMEDIATA CON:
VESTÚBULOALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

21. TALLER DISEÑO ARQUITECTÓNICO III
CUARTO DE LAVADO Y PLANCHADO
SISTEMA RESIDENCIA
CHAB-RES-007
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE CUARTO DE LAVADO Y PLANCHADO
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
CUARTO DE LAVADO Y PLANCHADO
LAVADORA 0.90 0.90 1.80 1.80 0.81 2.00 1.62 4.86 6.48 m2
SECADORA 0.90 0.90 1.80 1.80 0.81 1.00 0.81 2.43 3.24 m2
MUEBLE DE PLANCHADO 1.70 0.42 2.90 1.02 0.71 1.00 0.71 2.24 2.96 m2
LAVADERO 0.80 0.75 1.50 1.45 0.60 1.00 0.60 1.58 2.18 m2
TOTAL 3.74 11.11 14.85
ÁREA TOTAL + 50% 22.28 M2
ACTIVIDAD LAVAR Y PLANCHAR RELACIÓN INMEDIATA CON:
VESTIBULO SERVICIO, COCINA, PATIO DE
SERVICIO, BODEGA
ALTURA 2.40 M.
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

22. TALLER DISEÑO ARQUITECTÓNICO III

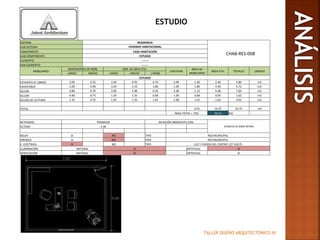

ESTUDIO
SISTEMA RESIDENCIA
CHAB-RES-008
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE ESTUDIO
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
ESTUDIO
ESTANTES P/ LIBROS 2.00 0.35 2.00 0.95 0.70 2.00 1.40 2.40 3.80 m2
ESCRITORIO 2.00 0.90 3.20 2.10 1.80 1.00 1.80 4.92 6.72 m2
SILLON 0.80 0.70 2.00 1.90 0.56 2.00 1.12 6.48 7.60 m2
SILLON 0.90 0.75 1.20 1.35 0.68 1.00 0.68 0.95 1.62 m2
SILLON DE LECTURA 1.35 0.75 1.95 1.35 1.01 1.00 1.01 1.62 2.63 m2
TOTAL 6.01 16.37 22.37 m2
ÁREA TOTAL + 75% 39.15 M2
ACTIVIDAD TRABAJAR RELACIÓN INMEDIATA CON:
VESÍBULO DE ZONA ÍNTIMAALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

23. TALLER DISEÑO ARQUITECTÓNICO III

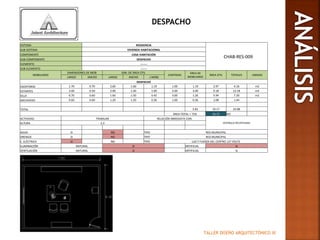

DESPACHO
SISTEMA RESIDENCIA
CHAB-RES-009
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE DESPACHO
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
DESPACHO
ESCRITORIO 1.70 0.70 2.60 1.60 1.19 1.00 1.19 2.97 4.16 m2
ESTANTES 2.00 0.50 2.90 1.40 1.00 3.00 3.00 9.18 12.18 m2
SILLA 0.70 0.60 1.60 1.50 0.42 3.00 1.26 5.94 7.20 m2
ARCHIVERO 0.60 0.60 1.20 1.20 0.36 1.00 0.36 1.08 1.44
TOTAL 5.81 19.17 24.98
ÁREA TOTAL + 75% 43.72 M2
ACTIVIDAD TRABAJAR RELACIÓN INMEDIATA CON:
VESTÍBULO RECEPCIONALALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

24. TALLER DISEÑO ARQUITECTÓNICO III

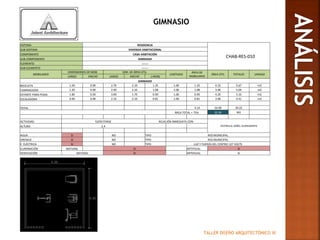

GIMNASIO
SISTEMA RESIDENCIA
CHAB-RES-010
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE GIMNASIO
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
GIMNASIO
BICICLETA 1.50 0.90 2.70 2.10 1.35 1.00 1.35 4.32 5.67 m2
CAMINADORA 1.20 0.90 2.40 2.10 1.08 1.00 1.08 3.96 5.04 m2
ESTANTE PARA PESAS 1.80 0.50 3.00 1.70 0.90 1.00 0.90 4.20 5.10 m2
ESCALADORA 0.90 0.90 2.10 2.10 0.81 1.00 0.81 3.60 4.41 m2
TOTAL 4.14 16.08 20.22
ÁREA TOTAL + 75% 35.39 M2
ACTIVIDAD EJERCITARSE RELACIÓN INMEDIATA CON:
VESTÍBULO, BAÑO, GUARDAROPAALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

25. TALLER DISEÑO ARQUITECTÓNICO III
SALON DE JUEGOS
SISTEMA RESIDENCIA
CHAB-RES-011
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE SALÓN DE JUEGOS
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
SALÓN DE JUEGOS
CARAMBOLA 2.62 1.46 3.82 2.66 3.83 1.00 3.83 6.34 10.16 m2
MESA DE PING PONG 2.62 1.46 3.82 2.66 3.83 1.00 3.83 6.34 10.16 m2
MESA DE JUEGOS 1.00 0.60 2.20 1.80 0.60 2.00 1.20 6.72 7.92 m2
SILLA 0.55 0.55 0.85 0.85 0.30 8.00 2.42 3.36 5.78 m2
SUBTOTAL 11.27 22.75 34.02
ÁREA TOTAL + 50% 51.03 M2
ACTIVIDAD JUGAR, ESPARCIRSE RELACIÓN INMEDIATA CON:
SALA,SALA FAMILIAR, BAR, RECIBIDOR.ALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

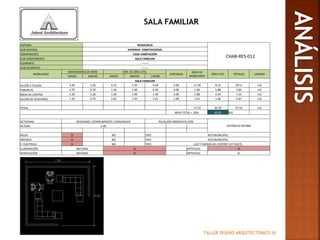

26. TALLER DISEÑO ARQUITECTÓNICO III

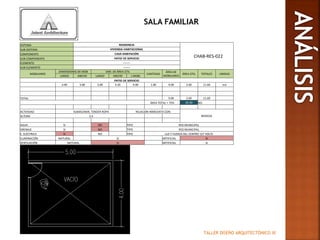

SALA FAMILIAR
SISTEMA RESIDENCIA
CHAB-RES-012
SUB-SISTEMA VIVIENDA HABITAICIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE SALA FAMILIAR
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
SALA FAMILIAR
SILLÓN 5 PLAZAS 3.45 1.65 4.15 2.35 5.69 2.00 11.39 8.12 19.51 m2
TABURETE 0.70 0.70 1.40 1.40 0.49 4.00 1.96 5.88 7.84 m2
MESA DE CENTRO 1.20 1.20 1.90 1.90 1.44 2.00 2.88 4.34 7.22 m2
SILLON DE DESCANSO 1.35 0.75 2.05 1.45 1.01 1.00 1.01 1.96 2.97 m2
TOTAL 17.24 20.30 37.54 m2
ÁREA TOTAL + 20% 45.05 M2
ACTIVIDAD DESCANSO, ESPARCIMIENTO, COMUNICAR RELACIÓN INMEDIATA CON:
VESTÍBULO ÍNTIMOALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

27. TALLER DISEÑO ARQUITECTÓNICO III

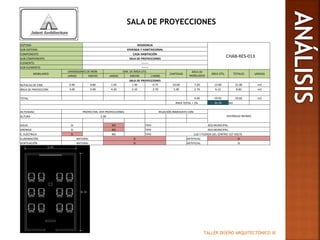

SALA DE PROYECCIONES
SISTEMA RESIDENCIA
CHAB-RES-013
SUB-SISTEMA VIVIENDA Y HABITAICIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE SALA DE PROYECCIONES
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
SALA DE PROYECCIONES
BUTACAS DE CINE 0.90 0.80 1.50 1.40 0.72 10.00 7.20 13.80 21.00 m2
ÁREA DE PROYECCIÓN 3.00 0.90 4.20 2.10 2.70 1.00 2.70 6.12 8.82 m2
TOTAL 9.90 19.92 29.82 m2
ÁREA TOTAL + 2% 35.78 M2
ACTIVIDAD PROYECTAR, VER PROYECCIONES RELACIÓN INMEDIATA CON:
VESTÍBULO ÍNTIMOALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

28. TALLER DISEÑO ARQUITECTÓNICO III

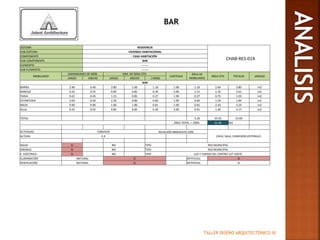

BAR
SISTEMA RESIDENCIA
CHAB-RES-014
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE BAR
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
BAR
BARRA 2.90 0.40 3.80 1.00 1.16 1.00 1.16 2.64 3.80 m2
BANCOS 0.55 0.55 0.85 0.85 0.30 5.00 1.51 2.10 3.61 m2
TARJA 0.61 0.45 1.21 0.85 0.27 1.00 0.27 0.75 1.03 m2
ESTANTERIA 2.00 0.30 2.30 0.80 0.60 1.00 0.60 1.24 1.84 m2
MESA 0.90 0.90 1.80 1.80 0.81 1.00 0.81 2.43 3.24 m2
SILLA 0.55 0.55 0.85 0.85 0.30 3.00 0.91 1.26 2.17 m2
TOTAL 5.26 10.42 15.69
ÁREA TOTAL + 100% 31.38 M2
ACTIVIDAD CONVIVIR RELACIÓN INMEDIATA CON:
CAVA, SALA, COMEDOR,VESTIBULO.ALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

29. TALLER DISEÑO ARQUITECTÓNICO III

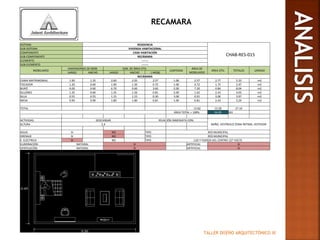

RECAMARA
SISTEMA RESIDENCIA
CHAB-RES-015
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE RECÁMARA
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
RECÁMARA
CAMA MATRIMONIAL 1.90 1.35 2.60 2.05 2.57 1.00 2.57 2.77 5.33 m2
TOCADOR 1.20 0.60 1.90 1.30 0.72 1.00 0.72 1.75 2.47 m2
BURÓ 6.00 0.60 6.70 0.60 3.60 2.00 7.20 0.84 8.04 m2
SILLONES 1.35 0.60 1.35 1.50 0.81 2.00 1.62 2.43 4.05 m2
SILLA 0.55 0.55 1.15 1.15 0.30 3.00 0.91 3.06 3.97 m2
MESA 0.90 0.90 1.80 1.80 0.81 1.00 0.81 2.43 3.24 m2
TOTAL 13.82 13.28 27.10
ÁREA TOTAL + 100% 54.20 M2
ACTIVIDAS DESCANSAR RELACIÓN INMEDIATA CON:
BAÑO, VESTÍBULO ZONA ÍNTIMA, VESTIDORALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

30. TALLER DISEÑO ARQUITECTÓNICO III

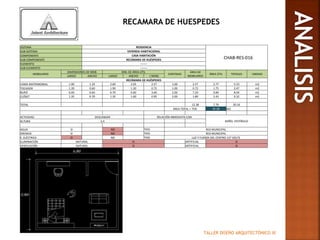

RECAMARA DE HUESPEDES
SISTEMA RESIDENCIA
CHAB-RES-016
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE RECÁMARA DE HUÉSPEDES
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
RECÁMARA DE HUÉSPEDES
CAMA MATRIMONIAL 1.90 1.35 2.60 2.05 2.57 1.00 2.57 2.77 5.33 m2
TOCADOR 1.20 0.60 1.90 1.30 0.72 1.00 0.72 1.75 2.47 m2
BURÓ 6.00 0.60 6.70 0.60 3.60 2.00 7.20 0.84 8.04 m2
CLÓSET 1.35 0.70 1.35 1.60 0.95 2.00 1.89 2.43 4.32 m2
TOTAL 12.38 7.79 20.16
ÁREA TOTAL + 75% 35.28 M2
ACTIVIDAD DESCANSAR RELACIÓN INMEDIATA CON:
BAÑO, VESTÍBULOALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

31. TALLER DISEÑO ARQUITECTÓNICO III

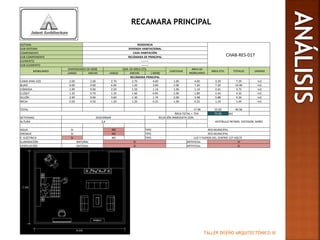

RECAMARA PRINCIPAL
SISTEMA RESIDENCIA
CHAB-RES-017
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE RECÁMARA DE PRINCIPAL
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
RECÁMARA PRINCIPAL
CAMA KING SIZE 2.00 2.00 2.70 2.70 4.00 1.00 4.00 3.29 7.29 m2
BURÓ 6.00 0.60 6.00 1.20 3.60 2.00 7.20 7.20 14.40 m2
CÓMODA 1.90 0.60 2.50 1.50 1.14 1.00 1.14 2.61 3.75 m2
CLÓSET 1.35 0.70 1.35 1.60 0.95 2.00 1.89 2.43 4.32 m2
SILLÓN 2.90 0.60 3.60 1.30 1.74 2.00 3.48 5.88 9.36 m2
MESA 0.50 0.50 1.20 1.20 0.25 1.00 0.25 1.19 1.44 m2
TOTAL 17.96 22.60 40.56
ÁREA TOTAL + 75% 70.98 M2
ACTIVIDAD DESCANSAR RELACIÓN INMEDIATA CON:
VESTÍBULO ÍNTIMO, VESTIDOR, BAÑOALTURA 2,4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

32. TALLER DISEÑO ARQUITECTÓNICO III
RECAMARA DE SERVICIO
SISTEMA RESIDENCIA
CHAB-RES-018
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE RECÁMARA DE SERVICIO
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
RECÁMARA DE SERVICIO
CAMA INDIVIDUAL 1.90 0.90 3.70 1.80 1.71 1.00 1.71 9.68 11.39 m2
TOCADOR 1.20 0.60 1.80 1.50 0.72 1.00 0.72 1.22 1.94 m2
BURÓ 0.60 0.60 0.90 0.90 0.36 2.00 0.72 -0.43 0.29 m2
CLOSET 1.35 0.60 2.25 1.50 0.81 1.00 0.81 1.92 2.73 m2
TOTAL 3.96 12.40 16.36
ÁREA TOTAL + 50% 24.54 M2
ACTIVIDAD DESCANSAR RELACIÓN INMEDIATA CON:
VESTÍBULO DE SERVICIO, BAÑOALTURA 2.40 M.
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

33. TALLER DISEÑO ARQUITECTÓNICO III
PALAPA
SISTEMA RESIDENCIA
CHAB-RES-019
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE PALAPA
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
PALAPA
ASADOR 2.00 0.85 2.60 2.05 1.70 2.00 3.40 8.96 12.36 m2
MESAS 1.00 0.60 1.90 1.80 0.60 3.00 1.80 9.66 11.46 m2
SILLAS 0.55 0.55 1.45 1.75 0.30 12.00 3.63 30.15 33.78 m2
TOTAL 8.83 48.77 57.60
ÁREA TOTAL + 15% 66.24 M2
ACTIVIDAD ESPARCIMIENTO RELACIÓN INMEDIATA CON:
JARDÍN, COCINAALTURA INDEFINIDA
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI
NOTA: Este espacio será cubierta por una
pérgola.

34. TALLER DISEÑO ARQUITECTÓNICO III
JARDÍN
SISTEMA RESIDENCIA
CHAB-RES-020
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE JARDÍN
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
JARDÍN
MESAS 1.00 1.00 16.00 1.90 1.00 5.00 1.00 29.40 152.00 m2
SILLAS 0.50 0.50 1.40 1.40 0.25 10.00 0.25 1.71 19.60 m2
TOTAL 1.25 31.11 32.36
ÁREA TOTAL + 100%% 64.72 M2
ACTIVIDAD ESPARCIMIENRO RELACIÓN INMEDIATA CON:
COCINA, ACCESOALTURA
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI
NOTA: Este espacio cuenta, además, con
una amplitud mayor solo que se
contemplará hasta obtener
completamente las distribuciones
correspondientes.

35. TALLER DISEÑO ARQUITECTÓNICO III
BODEGA GENERAL
SISTEMA RESIDENCIA
CHAB-RES-021
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE BODEGA GENERAL
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
BODEGA GENERAL
3.00 3.00 3.00 4.20 9.00 1.00 9.00 2.60 11.60 m2
TOTAL 9.00 2.60 11.60
ÁREA TOTAL + 75% 20.30 M2
ACTIVIDAD ALMACENAR RELACIÓN INMEDIATA CON:
PATIO DE SERVICIOALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

36. TALLER DISEÑO ARQUITECTÓNICO III
SALA FAMILIAR
SISTEMA RESIDENCIA
CHAB-RES-022
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE PATIO DE SERVICIO
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
PATIO DE SERVICIO
3.00 3.00 3.00 4.20 9.00 1.00 9.00 2.60 11.60 m2
TOTAL 9.00 2.60 11.60
ÁREA TOTAL + 75% 20.30 M2
ACTIVIDAD ALMACENAR, TENDER ROPA RELACIÓN INMEDIATA CON:
BODEGAALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

37. TALLER DISEÑO ARQUITECTÓNICO III

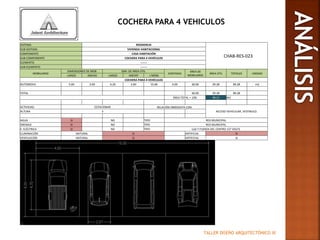

COCHERA PARA 4 VEHICULOS
SISTEMA RESIDENCIA
CHAB-RES-023
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE COCHERA PARA 4 VEHÍCULOS
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
COCHERA PARA 4 VEHÍCULOS
AUTOMOVIL 5.00 3.00 6.20 3.60 15.00 4.00 60.00 29.28 89.28 m2
TOTAL 60.00 29.28 89.28
ÁREA TOTAL + 10% 98.21 M2
ACTIVIDAD ESTACIONAR RELACIÓN INMEDIATA CON:
ACCESO VEHICULAR, VESTIBULO.ALTURA 3
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

38. TALLER DISEÑO ARQUITECTÓNICO III
CAPILLA
SISTEMA RESIDENCIA
CHAB-RES-024
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE CAPILLA
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
CAPILLA
PULPITO 1.50 0.90 2.70 2.10 1.35 1.00 1.35 4.32 5.67 m2
ATRIL PARA LECTURA 0.50 0.50 1.70 1.70 0.25 1.00 0.25 2.64 2.89 m2
MESA DE OFICIO 1.50 0.80 2.70 1.40 1.20 1.00 1.20 2.58 3.78 m2
RECLINATORIOS 0.50 0.50 1.10 1.10 0.25 5.00 1.25 4.80 6.05 m2
SILLAS 0.55 0.55 0.85 0.85 0.30 5.00 1.51 2.10 3.61 m2
TOTAL 5.56 16.44 22.00 m2
ÁREA TOTAL + 75% 38.50 M2
ACTIVIDAD ADORAR RELACIÓN INMEDIATA CON:
VESTÍBULO ÍNTIMOALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

39. TALLER DISEÑO ARQUITECTÓNICO III
CAVA
SISTEMA RESIDENCIA
CHAB-RES-025
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE CAVA
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
CAVA
ESTANTE P/ BOT. DE VINO 0.60 0.30 1.50 0.90 0.18 10.00 1.80 11.70 13.50 m2
TOTAL 1.80 11.70 13.50 m2
ÁREA TOTAL + 75% 23.63 M2
ACTIVIDAD DEGUSTAR, ALMACENAR RELACIÓN INMEDIATA CON:
VESTÍBULOALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

40. TALLER DISEÑO ARQUITECTÓNICO III
ESPACIO DE MEDITACIÓN
SISTEMA RESIDENCIA
CHAB-RES-026
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE ESPACIO DE MEDITACIÓN
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
ESPACIO DE MEDITACIÓN
ESPACIO PARA MEDITAR 3.00 3.00 4.20 4.20 9.00 1.00 9.00 8.64 17.64 m2
TOTAL 9.00 8.64 17.64 m2
ÁREA TOTAL + 75% 30.87 M2
ACTIVIDAD MEDITAR RELACIÓN INMEDIATA CON:
VESTÍBULO ÍNTIMOALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

41. TALLER DISEÑO ARQUITECTÓNICO III

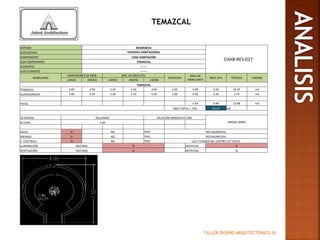

TEMAZCAL
SISTEMA RESIDENCIA
CHAB-RES-027
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE TEMAZCAL
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
TEMAZCAL
TEMAZCAL 2.00 2.00 3.20 3.20 4.00 1.00 4.00 6.24 10.24 m2
GUARDARROPA 1.00 0.50 2.20 1.70 0.50 1.00 0.50 3.24 3.74 m2
TOTAL 4.50 9.48 13.98 m2
ÁREA TOTAL + 75% 24.47 M2
ACTIVIDAD RELAJARSE RELACIÓN INMEDIATA CON:
JARDÍN, BAÑOALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

42. TALLER DISEÑO ARQUITECTÓNICO III

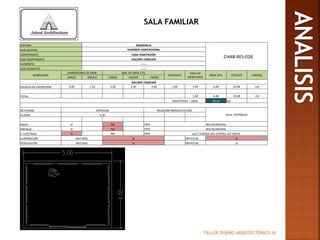

SALA FAMILIAR
SISTEMA RESIDENCIA
CHAB-RES-028
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE GALERIA FAMILIAR
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
GALERIA FAMILIAR
ESPACIO DE EXPOSICIÓN 3.00 1.20 4.20 2.40 3.60 1.00 3.60 6.48 10.08 m2
TOTAL 3.60 6.48 10.08 m2
ÁREA TOTAL + 100% 20.16 M2
ACTIVIDAD APRECIAR RELACIÓN INMEDIATA CON:
SALA, VESTÍBULOALTURA 2.40
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

43. TALLER DISEÑO ARQUITECTÓNICO III

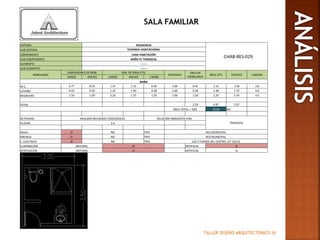

SALA FAMILIAR
SISTEMA RESIDENCIA
CHAB-RES-029
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE BAÑO P/ TEMAZCAL
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
BAÑO
W.C. 0.77 0.55 1.37 1.15 0.42 1.00 0.42 1.15 1.58 m2
LAVABO 0.55 0.50 1.25 1.40 0.28 1.00 0.28 1.48 1.75 m2
REGADERA 1.50 1.00 2.20 1.70 1.50 1.00 1.50 2.24 3.74 m2
TOTAL 2.20 4.87 7.07
ÁREA TOTAL + 50% 10.60 M2
ACTIVIDAD REALIZAR NECISADES FISIOLÓGICAS RELACIÓN INMEDIATA CON:
TEMASCALALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

44. TALLER DISEÑO ARQUITECTÓNICO III
SALA FAMILIAR
SISTEMA RESIDENCIA
CHAB-RES-030
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE BAÑO PARA HUESPEDES
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL TOTALES UNIDAD
LARGO ANCHO LARGO ANCHO (-MOB)
BAÑO PARA HUESPEDES
W.C. 0.77 0.55 1.37 1.15 0.42 1.00 0.42 1.15 1.58 m2
LAVABO 0.55 0.50 1.25 1.40 0.28 1.00 0.28 1.48 1.75 m2
REGADERA 1.50 1.00 2.20 1.70 1.50 1.00 1.50 2.24 3.74 m2
TOTAL 2.20 4.87 7.07
ÁREA TOTAL + 75% 12.36 M2
ACTIVIDAD REALIZAR NECESIDADES FISIOLÓGICAS RELACIÓN INMEDIATA CON:
RECÁMARAALTURA 2.4
AGUA SI NO TIPO RED MUNICIPAL
DRENAJE SI NO TIPO RED MUNICIPAL
E. ELÉCTRICA SI NO TIPO LUZ Y FUERZA DEL CENTRO 127 VOLTS
ILUMINACIÓN NATURAL SI ARTIFICIAL SI
VENTILACIÓN NATURAL SI ARTIFICIAL SI

45. TALLER DISEÑO ARQUITECTÓNICO III
BAÑO RECÁMARA SENCILLA
LARGO ANCHO LARGO ANCHO (-MOB)
INODORO 0.77 0.55 1.37 1.15 0.42 1.00 0.42 1.15 1.58 m2
LAVABO 0.55 0.50 1.25 1.40 0.28 1.00 0.28 1.48 1.75 m2
REGADERA 1.50 1.00 2.20 1.70 1.50 1.00 1.50 2.24 3.74 m2
TOTAL 2.20 4.87 7.07
14.13 M2
ACTIVIDAD
ALTURA
AGUA SI NO TIPO
DRENAJE SI NO TIPO
E. ELÉCTRICA SI NO TIPO
ILUMINACIÓN ARTIFICIAL
VENTILACIÓN ARTIFICIAL
NATURAL SI SI
NATURAL SI SI
REALIZAR NECESIDADES FISIOLÓGICAS RELACIÓN INMEDIATA CON:
RECÁMARA
RED MUNICIPAL
RED MUNICIPAL
LUZ Y FUERZA DEL CENTRO 127 VOLTS
ÁREA ÚTIL TOTALES UNIDAD
BAÑO DE RECAMARA SENCILLA
ÁREA TOTAL + 100%
ELEMENTO -------
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE BAÑO DE RECAMARA SENCILLA
SISTEMA RESIDENCIA
CHAB-RES-031
2.4

46. TALLER DISEÑO ARQUITECTÓNICO III
BAÑO DE RECÁMARA PRINCIPAL
LARGO ANCHO LARGO ANCHO (-MOB)
W.C. 0.77 0.55 1.37 1.15 0.42 1.00 0.42 1.15 1.58 m2
LAVABO 0.55 0.50 1.25 1.40 0.28 1.00 0.28 1.48 1.75 m2
REGADERA 1.50 1.00 2.20 1.70 1.50 1.00 1.50 2.24 3.74 m2
JACUZZI 1.80 1.00 3.00 2.20 1.80 1.00 1.80 4.80 6.60 m2
TOTAL 4.00 9.67 13.67
23.91 M2
ACTIVIDAD
ALTURA
AGUA SI NO TIPO
DRENAJE SI NO TIPO
E. ELÉCTRICA SI NO TIPO
ILUMINACIÓN ARTIFICIAL
VENTILACIÓN ARTIFICIALNATURAL SI SI
RED MUNICIPAL
RED MUNICIPAL
LUZ Y FUERZA DEL CENTRO 127 VOLTS
NATURAL SI SI
TOTALES UNIDAD
BAÑO DE RECAMARA PRINCIPAL
ÁREA TOTAL + 75%
REALIZAR NECESIDADES FISIOLÓGICAS RELACIÓN INMEDIATA CON:
RECÁMARA
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL
SUB-COMPONENTE BAÑO DE RECAMARA PRINCIPAL
ELEMENTO -------
SUB-ELEMENTO -------
SISTEMA RESIDENCIA
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
CHAB-RES-032
2.4

47. TALLER DISEÑO ARQUITECTÓNICO III
VESTIDOR ÉL Y ELLA EN RECÁMARA
PRINCIPAL
LARGO ANCHO LARGO ANCHO (-MOB)
ESTANTES P/ ROPA 4.00 0.55 4.60 1.15 2.20 1.00 2.20 3.09 5.29 m2
TOTAL 2.20 3.09 5.29
9.26 M2
ACTIVIDAD
ALTURA
AGUA SI NO TIPO
DRENAJE SI NO TIPO
E. ELÉCTRICA SI NO TIPO
ILUMINACIÓN ARTIFICIAL
VENTILACIÓN ARTIFICIALNATURAL SI SI
RED MUNICIPAL
RED MUNICIPAL
LUZ Y FUERZA DEL CENTRO 127 VOLTS
NATURAL SI SI
TOTALES UNIDAD
VESTIDOR P/ EL Y ELLA EN RECAMARA PRINCIPAL
ÁREA TOTAL + 75%
VESTIRSE RELACIÓN INMEDIATA CON:
RECÁMARA2.4
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL
SUB-COMPONENTE VESTIDOR P/ EL Y ELLA EN RECAMARA PRINCIPAL
ELEMENTO -------
SUB-ELEMENTO -------
SISTEMA RESIDENCIA
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
CHAB-RES-033

48. TALLER DISEÑO ARQUITECTÓNICO III

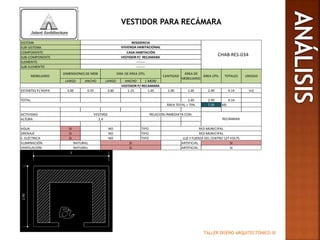

VESTIDOR PARA RECÁMARA
LARGO ANCHO LARGO ANCHO (-MOB)
ESTANTES P/ ROPA 3.00 0.55 3.60 1.15 1.65 1.00 1.65 2.49 4.14 m2
TOTAL 1.65 2.49 4.14
7.25 M2
ACTIVIDAD
ALTURA
AGUA SI NO TIPO
DRENAJE SI NO TIPO
E. ELÉCTRICA SI NO TIPO
ILUMINACIÓN ARTIFICIAL
VENTILACIÓN ARTIFICIAL
LUZ Y FUERZA DEL CENTRO 127 VOLTS
NATURAL SI SI
NATURAL SI SI
VESTIRSE RELACIÓN INMEDIATA CON:
RECÁMARA2.4
RED MUNICIPAL
RED MUNICIPAL
ÁREA ÚTIL TOTALES UNIDAD
VESTIDOR P/ RECAMARA
ÁREA TOTAL + 75%
SUB-ELEMENTO -------
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
COMPONENTE CASA HABITACIÓN
SUB-COMPONENTE VESTIDOR P/ RECAMARA
ELEMENTO -------
SISTEMA RESIDENCIA
SUB-SISTEMA VIVIENDA HABITACIONAL
CHAB-RES-034

49. TALLER DISEÑO ARQUITECTÓNICO III

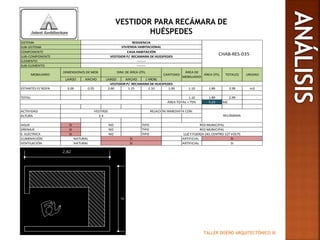

VESTIDOR PARA RECÁMARA DE
HUÉSPEDES
LARGO ANCHO LARGO ANCHO (-MOB)
ESTANTES P/ ROPA 2.00 0.55 2.60 1.15 1.10 1.00 1.10 1.89 2.99 m2
TOTAL 1.10 1.89 2.99
5.23 M2
ACTIVIDAD
ALTURA
AGUA SI NO TIPO
DRENAJE SI NO TIPO
E. ELÉCTRICA SI NO TIPO
ILUMINACIÓN ARTIFICIAL
VENTILACIÓN ARTIFICIALNATURAL SI SI
RED MUNICIPAL
RED MUNICIPAL
LUZ Y FUERZA DEL CENTRO 127 VOLTS
NATURAL SI SI
TOTALES UNIDAD
VESTIDOR P/ RECAMARA DE HUESPEDES
ÁREA TOTAL + 75%
VESTIRSE RELACIÓN INMEDIATA CON:
RECÁMARA2.4
MOBILIARIO
DIMENSIONES DE MOB DIM. DE ÁREA ÚTIL
CANTIDAD
ÁREA DE
MOBILIARIO
ÁREA ÚTIL
SUB-COMPONENTE VESTIDOR P/ RECAMARA DE HUESPEDES
ELEMENTO -------
SUB-ELEMENTO -------
SISTEMA RESIDENCIA
SUB-SISTEMA VIVIENDA HABITACIONAL
COMPONENTE CASA HABITACIÓN
CHAB-RES-035
