2. El medio de transmisión
constituye el canal que
permite la transmisión de
información entre dos
terminales en un sistema de
transmisión. Las transmisiones
se realizan habitualmente
empleando ondas
electromagnéticas que se
propagan a través del canal.
A veces el canal es un medio
físico y otras veces no, ya que
las ondas electromagnéticas
son susceptibles de ser
transmitidas por el vacío.

3. Dependiendo de la forma de conducir la señal a través del medio, los
medios de transmisión se pueden clasificar en dos grandes grupos:
1. Medios de Transmisión Guiados
1.1 El Par Trenzado
1.2 El Cable Coaxial
1.3 La Fibra Óptica
2. Medios de Transmisión No Guiados
2.1 Radiotransmisión
2.2 Microondas
2.3 Ondas Infrarrojas y Milimétricas
2.4 Ondas de luz (rayo láser)
2.5 Satélite
2.6 Telefonía celular

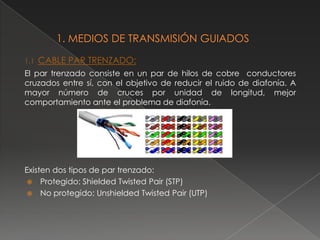

4. 1.1 CABLE PAR TRENZADO:
El par trenzado consiste en un par de hilos de cobre conductores
cruzados entre sí, con el objetivo de reducir el ruido de diafonía. A
mayor número de cruces por unidad de longitud, mejor
comportamiento ante el problema de diafonía.
Existen dos tipos de par trenzado:
 Protegido: Shielded Twisted Pair (STP)
 No protegido: Unshielded Twisted Pair (UTP)

5. Protegido: Shielded No protegido:
Twisted Pair (STP) Unshielded Twisted Pair
El cable STP tiene una funda (UTP)
de metal o un recubrimiento El cable UTP es el tipo más
de malla entrelazada que frecuente de medio de
rodea cada par de comunicación que se usa
conductores aislados. El STP actualmente. Aunque es el
tiene las mismas más familiar por su uso en los
consideraciones de calidad sistemas telefónicos, su
y usa los mismos conectores rango de frecuencia es
que el UTP, pero es necesario adecuado para transmitir
conectar el blindaje a tierra. tanto datos como voz, el
cual va de 100Hz a 5MHz.

6.  VENTAJAS:
 Bajo costo en su contratación.
 Alto número de estaciones de trabajo por segmento.
 Facilidad para el rendimiento y la solución de problemas.
 Puede estar previamente cableado en un lugar o en cualquier
parte.
 DESVENTAJAS:
 Altas tasas de error a altas velocidades.
 Ancho de banda limitado.
 Baja inmunidad al ruido.
 Baja inmunidad al efecto crosstalk.
 Alto coste de los equipos.
 Distancia limitada (100 metros por segmento).

7.  Bucle de abonado: Es el último tramo de cable existente
entre el teléfono de un abonado y la central a la que se
encuentra conectado. Este cable suele ser UTP Cat.3 y en
la actualidad es uno de los medios más utilizados para
transporte de banda ancha, debido a que es una
infraestructura que está implantada en el 100% de las
ciudades.
 Redes LAN: En este caso se emplea UTP Cat.5 o Cat.6 para
transmisión de datos. Consiguiendo velocidades de varios
centenares de Mbps. Un ejemplo de este uso lo
constituyen las redes 10/100/1000BASE-T.
Para conectar el cable UTP a los distintos dispositivos
de red se usan unos conectores especiales, denominados RJ-
45.

8. 1.2 EL CABLE COAXIAL:
El cable coaxial se compone de un hilo conductor, llamado
núcleo, y una malla externa separados por un dieléctrico o
aislante.
El cable coaxial es quizá el medio de transmisión más
versátil, por lo que está siendo cada vez más utilizado en una
gran variedad de aplicaciones. Las aplicaciones más
importantes son:
 Distribución de televisión
 Telefonía a larga distancia
 Conexión con periféricos a corta distancia
 Redes de área local

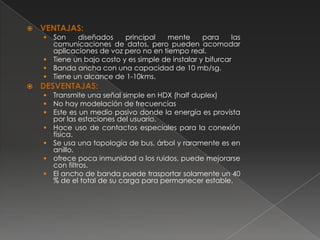

9.  VENTAJAS:
 Son diseñados principal mente para las
comunicaciones de datos, pero pueden acomodar
aplicaciones de voz pero no en tiempo real.
 Tiene un bajo costo y es simple de instalar y bifurcar
 Banda ancha con una capacidad de 10 mb/sg.
 Tiene un alcance de 1-10kms.
 DESVENTAJAS:
 Transmite una señal simple en HDX (half duplex)
 No hay modelación de frecuencias
 Este es un medio pasivo donde la energía es provista
por las estaciones del usuario.
 Hace uso de contactos especiales para la conexión
física.
 Se usa una topología de bus, árbol y raramente es en
anillo.
 ofrece poca inmunidad a los ruidos, puede mejorarse
con filtros.
 El ancho de banda puede trasportar solamente un 40
% de el total de su carga para permanecer estable.

10. 1.3 LA FIBRA ÓPTICA:
La fibra óptica es un medio de transmisión
empleado habitualmente en redes de datos;
un hilo muy fino de material
transparente, vidrio o materiales plásticos, por
el que se envían pulsos de luz que representan
los datos a transmitir.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran
cantidad de datos a una gran distancia, con velocidades similares a las de radio o
cable. Son el medio de transmisión por excelencia al ser inmune a las interferencias
electromagnéticas.

11. Las características más destacables de la fibra
óptica en la actualidad son:
› Cobertura más resistente: La cubierta contiene un
25% más material que las cubiertas convencionales.
› Uso dual (interior y exterior): La resistencia al agua y
emisiones ultravioleta, la cubierta resistente y el
funcionamiento ambiental extendido de la fibra
óptica contribuyen a una mayor confiabilidad
durante el tiempo de vida de la fibra.
› Mayor protección en lugares húmedos: Se combate
la intrusión de la humedad en el interior de la fibra
con múltiples capas de protección alrededor de
ésta, lo que proporciona a la fibra, una mayor vida
útil y confiabilidad en lugares húmedos.
› Empaquetado de alta densidad: Con el máximo
número de fibras en el menor diámetro posible se
consigue una más rápida y más fácil
instalación, donde el cable debe enfrentar dobleces
agudos y espacios estrechos. Se ha llegado a
conseguir un cable con 72 fibras de construcción
súper densa cuyo diámetro es un 50% menor al de los
cables convencionales.

12.  VENTAJAS:
 Inmunidad al ruido. Debido a que las
transmisiones usan una luz en lugar de
electricidad, el ruido no es importante. La luz
externa, la única interferencia posible, es
bloqueada por el recubrimiento opaco del
canal.
 Menor atenuación de la señal. La distancia de
transmisión de la fibra óptica es
significativamente mayor que la que se
consigue en otros medios guiados. Una señal
puede transmitirse a lo largo de kilómetros sin
necesidad de regeneración.
 Ancho de banda mayor. El cable de fibra
óptica puede proporcionar anchos de banda
(y por tanto tasas de datos) sustancialmente
mayores que cualquier cable de par trenzado
o coaxial. Actualmente, las tasas de datos y el
uso del ancho de banda en cables de fibra
óptica no están limitados por el medio, sino la
tecnología disponible de generación y de
recepción de la señal.

13.  DESVENTAJAS:
 Coste. El cable de fibra óptica es caro. Debido
a que cualquier impureza o imperfección del
núcleo puede interrumpir la señal, la
fabricación debe ser laboriosamente precisa.
Igualmente conseguir una fuente de luz láser
puede costar miles de dólares, comparado a
los cientos de dólares necesarios para los
generadores de señales eléctricas. Necesidad
de usar transmisores y receptores más caros.
 Los empalmes entre fibras son difíciles de
realizar, especialmente en el campo, lo que
dificulta las reparaciones en caso de ruptura
del cable.
 La necesidad de efectuar, en muchos
casos, procesos de conversión eléctrica-óptica.

14. Las diferentes trayectorias que puede seguir un
haz de luz en el interior de una fibra se
denominan modos de propagación. Y según el
modo de propagación tendremos dos tipos de
fibra óptica: multimodo y monomodo.

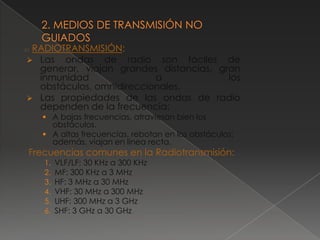

15. RADIOTRANSMISIÓN:
2.1
 Las ondas de radio son fáciles de
generar, viajan grandes distancias, gran
inmunidad a los
obstáculos, omnidireccionales.
 Las propiedades de las ondas de radio
dependen de la frecuencia:
 A bajas frecuencias, atraviesan bien los
obstáculos.
 A altas frecuencias, rebotan en los obstáculos;
además, viajan en línea recta.
Frecuencias comunes en la Radiotransmisión:
1. VLF/LF: 30 KHz a 300 KHz
2. MF: 300 KHz a 3 MHz
3. HF: 3 MHz a 30 MHz
4. VHF: 30 MHz a 300 MHz
5. UHF: 300 MHz a 3 GHz
6. SHF: 3 GHz a 30 GHz

16. La radio es una tecnología que
posibilita la transmisión de señales
mediante la modulación de ondas
electromagnéticas. Estas ondas no
requieren un medio físico de
transporte, por lo que pueden
propagarse tanto a través del aire
como del espacio vacío. Una onda
de radio se origina cuando una
partícula cargada (por ejemplo, un
electrón) se excita a una
frecuencia situada en la zona de
radiofrecuencia (RF) del espectro
electromagnético. Otros tipos de
emisiones que caen fuera de la
gama de RF son los rayos
gamma, los rayos X, los rayos
cósmicos, los rayos infrarrojos, los
rayos ultravioleta y la luz visible.

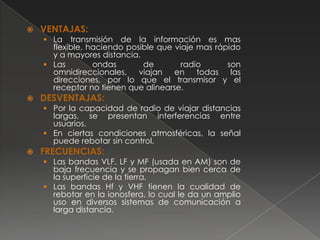

17.  VENTAJAS:
 La transmisión de la información es mas
flexible, haciendo posible que viaje mas rápido
y a mayores distancia.
 Las ondas de radio son
omnidireccionales, viajan en todas las
direcciones, por lo que el transmisor y el
receptor no tienen que alinearse.
 DESVENTAJAS:
 Por la capacidad de radio de viajar distancias
largas, se presentan interferencias entre
usuarios.
 En ciertas condiciones atmosféricas, la señal
puede rebotar sin control.
 FRECUENCIAS:
 Las bandas VLF, LF y MF (usada en AM) son de
baja frecuencia y se propagan bien cerca de
la superficie de la tierra.
 Las bandas Hf y VHF tienen la cualidad de
rebotar en la ionosfera, lo cual le da un amplio
uso en diversos sistemas de comunicación a
larga distancia.

18. 2.2 MICROONDAS:
Debido a que las ondas por encima de los 100
MHz pueden viajan en línea recta, tienen la
cualidad de ser enfocadas puntualmente.
Los enlaces de microondas constan de
antenas bien alineadas para transmitir cierto
grupo de ondas en línea recta, comúnmente
dentro del rango de 0.8 a 4 GHz.
o Son usadas para la comunicación telefónica,
televisión, etc.
o No requieren derecho de paso, aunque
internacionalmente existen licencias para usar
diversos anchos de banda (aunque existe una
excepción).
o Los enlaces de este tipo son relativamente
fáciles y económicos.
o Comúnmente se manejan velocidades de
transmisión entre 12 y 274 Mbps.

19. Se describe como microondas a aquellas ondas
electromagnéticas cuyas frecuencias van desde los
500 MHz hasta los 300 GHz o aún más.
Por consiguiente, las señales de microondas, a
causa de sus altas frecuencias, tienen longitudes de
onda relativamente pequeñas, de ahí el nombre de
“micro” ondas. Así por ejemplo la longitud de onda
de una señal de microondas de 100 GHz es de 0.3
cm., mientras que la señal de 100 MHz, como las de
banda comercial de FM, tiene una longitud de 3
metros. Las longitudes de las frecuencias de
microondas van de 1 a 60 cm., un poco mayores a
la energía infrarroja.

20.  VENTAJAS:
 Más baratos
 Instalación más rápida y sencilla.
 Conservación generalmente más económica y
de actuación rápida.
 Puede superarse las irregularidades del terreno.
 La regulación solo debe aplicarse al
equipo, puesto que las características del
medio de transmisión son esencialmente
constantes en el ancho de banda de trabajo.
 Puede aumentarse la separación entre
repetidores, incrementando la altura de las
torres.
 Mundialmente, las frecuencias entre los 2400
GHz y los 2484 GHz son de uso libre.
 En EU y Canadá, existen adicionalmente las
frecuencias entre los 902 MHz y los 928 MHz, y el
rango entre los 5725 GHz y 5850 GHz.
 Estas se usan para la telefonía inalámbrica.

21.  DESVENTAJAS:
 Explotación restringida a tramos con visibilidad
directa para los enlaces( necesita visibilidad
directa)
 Necesidad de acceso adecuado a las
estaciones repetidoras en las que hay que
disponer.
 Las condiciones atmosféricas pueden
ocasionar desvanecimientos intensos y
desviaciones del haz, lo que implica utilizar
sistemas de diversidad y equipo auxiliar
requerida, supone un importante problema en
diseño.

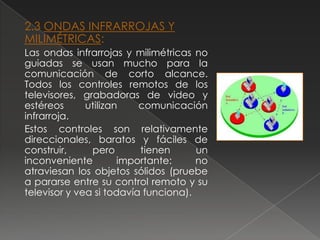

22. 2.3 ONDAS INFRARROJAS Y
MILIMÉTRICAS:
Las ondas infrarrojas y milimétricas no
guiadas se usan mucho para la
comunicación de corto alcance.
Todos los controles remotos de los
televisores, grabadoras de video y
estéreos utilizan comunicación
infrarroja.
Estos controles son relativamente
direccionales, baratos y fáciles de
construir, pero tienen un
inconveniente importante: no
atraviesan los objetos sólidos (pruebe
a pararse entre su control remoto y su
televisor y vea si todavía funciona).

23.  VENTAJAS:
 La tecnología infrarrojo cuenta con
muchas características sumamente
atractivas para utilizarse en WLANs); el
infrarrojo ofrece una amplio ancho de
banda que transmite señales a
velocidades muy altas (alcanza los 10
Mbps),
 Utiliza un protocolo simple y componentes
sumamente económicos y de bajo
consumo de potencia.
 DESVENTAJAS:
 Esta tecnología se pueden señalar las
siguientes: es sumamente sensible a
objetos móviles que interfieren y perturban
la comunicación entre emisor y receptor.
 Las velocidades de transmisión de datos
no son suficientemente elevadas y solo se
han conseguido en enlaces punto a
punto.

24. 2.4 ONDAS DE LUZ (RAYO LÁSER):
La señalización óptica sin guías se ha usado durante
siglos. Paul Reveré utilizó señalización óptica binaria
desde la vieja iglesia del Norte justo antes de su
famoso viaje. Una aplicación más modernas es
conectar las LAN de dos edificios por medio de
láseres montados en sus azoteas.
Este esquema ofrece un ancho de banda muy alto y
un costo muy bajo. También es relativamente fácil de
instalar y, a diferencia de las microondas no requiere
una licencia de la FCC (Federal communications
Comisión, Comisión Federal de Comunicaciones).

25.  VENTAJAS:
 La ventaja del láser, un haz muy estrecho,
es aquí también una debilidad. A puntar
un rayo láser de 1mm de anchura a un
blanco de 1mm a 500 metros de distancia
requiere la puntería de una Annier Oakley
moderna. Por lo general, se añaden lentes
al sistema para desenfocar ligeramente el
rayo.
 DESVENTAJAS:
 Una desventaja es que los rayos láser no
pueden penetrar la lluvia ni la niebla
densa, pero normalmente funciona bien
en días soleados.
Por medio de un haz de luz de alta frecuencia (láser), se pueden
enviar datos de un sitio a otro, con un buen ancho de banda.
El costo del equipo es relativamente barato.
Sin embargo, este sistema es muy propenso a las interferencias.
Además, requiere de una perfecta alineación.

26. 2.5 SATÉLITE:
Las transmisiones vía satélites se parecen
mucho más a las transmisiones con
microondas por visión directa en la que las
estaciones son satélites que están orbitando la
tierra. El principio es el mismo que con las
microondas terrestres, excepto que hay un
satélite actuando como una antena súper alta
y como repetidor. Aunque las señales que se
transmiten vía satélite siguen teniendo que
viajar en línea recta, las limitaciones impuestas
sobre la distancia por la curvatura de la tierra
son muy reducidas.
Comunicación vía satélite.

27.  VENTAJAS:
 Cobertura inmediata y total de grandes
zonas geográficas, al contario de los
sistemas terrestres clásicos, de lenta
implantación.
 Posibilidad de independizarse de las
distancia y de los obstáculos naturales
como las montañas etc.
 DESVENTAJAS:
 Elevadísimo costo inicial, el cual solo
podría ser afrontado mediante la gestión
de un crédito internacional.
 Las demoras de propagación.
 La interferencia de radio y microondas. El
debilitamiento de las señales debido a
fenómenos meteorológicos como lluvias
intensas, nieve, y manchas solares.

28. 2.6 TELEFONÍA CELULAR:
La telefonía celular se
diseñó para proporcionar
conexiones de
comunicaciones estables
entre dos dispositivos
móviles o entre una unidad
móvil y una unidad
estacionaria (tierra). Un
proveedor de servidores
debe ser capaz de localizar
y seguir al que
llama, asignando un canal a
la llamada y transfiriendo la
señal de un canal a otro a
medida que el dispositivo se
mueve fuera del rango de
un canal y dentro del rango
de otro.

29.  VENTAJAS:
 La función de la comunicación inalámbrica es
la mejor ventaja que ofrece un teléfono móvil.
La capacidad de comunicarse por voz, texto e
incluso correo electrónico ha hecho posible la
interacción en cualquier momento y de
humano a humano a través de vastas áreas.
 DESVENTAJAS:
 No hay señal no puedes llamar, que no en
todos los lugares se permite el uso de celular, el
precio de un buen teléfono ya es de
pensarse, Las desventajas incluyen la
capacidad de atención limitada para otras
actividades y tareas durante la conversación
sin cesar en los teléfonos móviles, conducción
peligrosa, mientras se conversa y ser un esclavo
de las muletas de este dispositivo de
comunicación inalámbrica.

31. 1. http://serbal.pntic.mec.es/srug0007/archivos/radiocomu
nicaciones/5%20MEDIOS%20DE%20TRANSMISION/APUNTE
S%20MEDIOS%20DE%20TRANSMISI%D3N.pdf
2. http://www.cs.buap.mx/~iolmos/redes/6_Medios_Guiado
s_NoGuiados.pdf
3. Modulo del curso de Redes Locales Básico de la
UNAD, Ingeniera Lorena Patricia Suarez Sierra, Especialista
Leonardo Bernal Zamora, 2009.
